入门(一)PLUTOSDR开箱

入门(一)PLUTOSDR开箱

因为之前手里的板卡限制太多,上手虽然简单但是功能有限,所以听从老板教诲,开始手搓无线电,如果有志同道合的朋友,欢迎交流。

开箱硬件

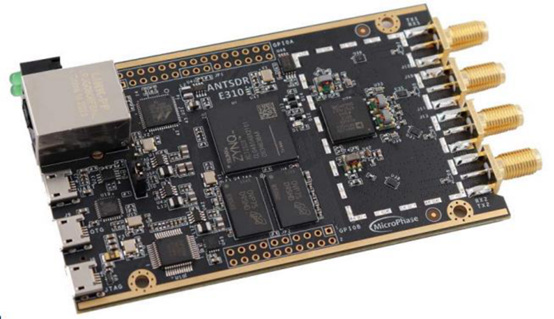

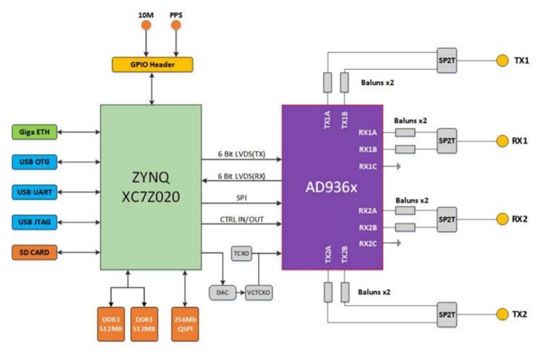

实验使用ANTSDR公司推出的基于AD936x系列芯片的一个开源SDR平台

image-20240104170819534

image-20240104170856051

到手的硬件有

名称个数
PlutoSDR开发板1
type_c数据线1
千兆网线1
TF存储卡1
读卡器1
胶棒天线4
弹簧天线2
GPS天线1
IPEX转SMA线2

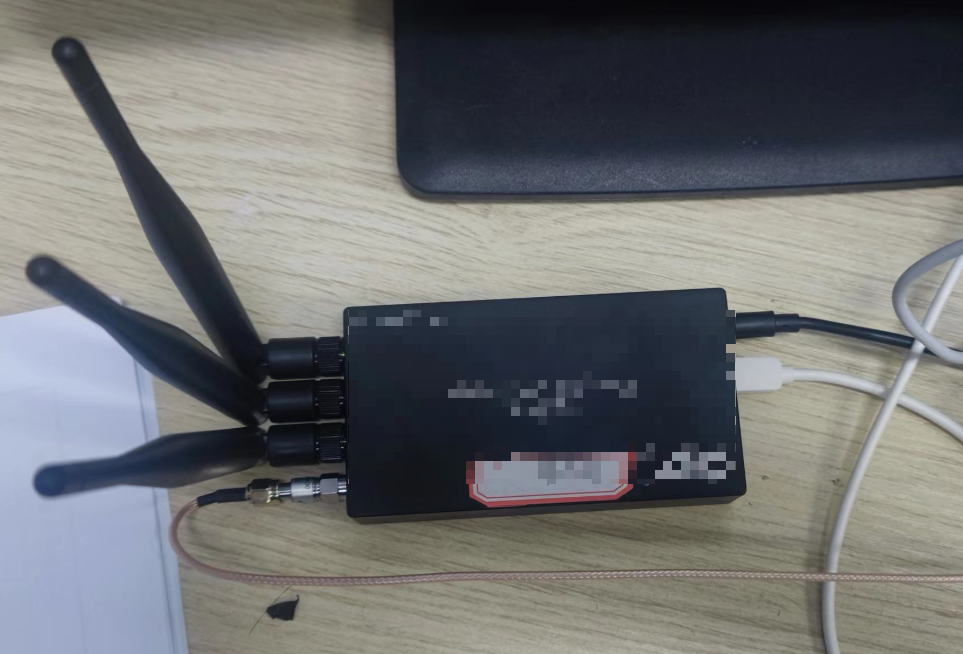

image-20240104171235832

安装固件

ANTSDR 的固件源码,可以到 MicroPhase 的 Github 当中获取,GitHub - MicroPhase/antsdr-fw:ANTSDR 固件地址

编译环境

安装以下安装包

sudo apt-get install git build-essential fakeroot libncurses5-dev libssl-dev ccache
sudo apt-get install dfu-util u-boot-tools device-tree-compiler mtools
sudo apt-get install bc python cpio zip unzip rsync file wget
sudo apt-get install libtinfo5 device-tree-compiler bison flex u-boot-tools
sudo apt-get purge gcc-arm-linux-gnueabihf
sudo apt-get remove libfdt-de

获取源码设置 bash

git clone --recursive https://github.com/MicroPhase/antsdr-fw.git
export CROSS_COMPILE=arm-linux-gnueabihf-
export PATH=$PATH:/opt/Xilinx/SDK/2019.1/gnu/aarch32/lin/gcc-arm-linux-gnueabi/bin
export VIVADO_SETTINGS=/opt/Xilinx/Vivado/2019.1/settings64.sh
export PERL_MM_OPT=

# you should export the right deivce to build the firmware,
# by default the TARGET is ant, you should export the right deivces
# for example:
# export TARGET=antsdre200
# export TARGET=ant
# export TARGET=e310v2
export TARGET=ant

构建固件

cd antsdr-fw
make

制作SD卡启动镜像

固件构建完成后,构建 SD 卡启动映像。

make sdimg

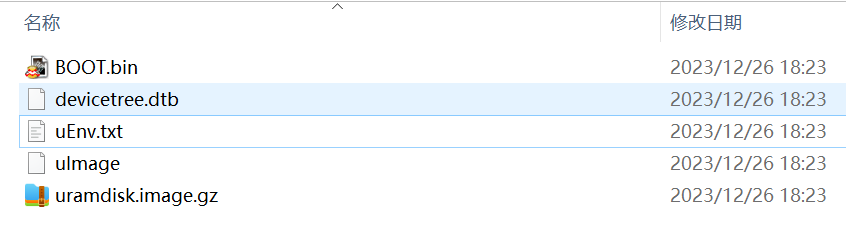

将build_sdimg 文件夹中生成的SD镜像,生成文件如下

image-20240104173652503

将所有文件复制到 SD 卡中,并将SD卡插入开发板

安装驱动

windows下使用PLutoSDR设备需要使用驱动才可以获得硬件设备

对应驱动官方教程链接(科学上网

[Windows Drivers Analog Devices Wiki]

image-20240104173941740

点击安装,一路确定就可以了

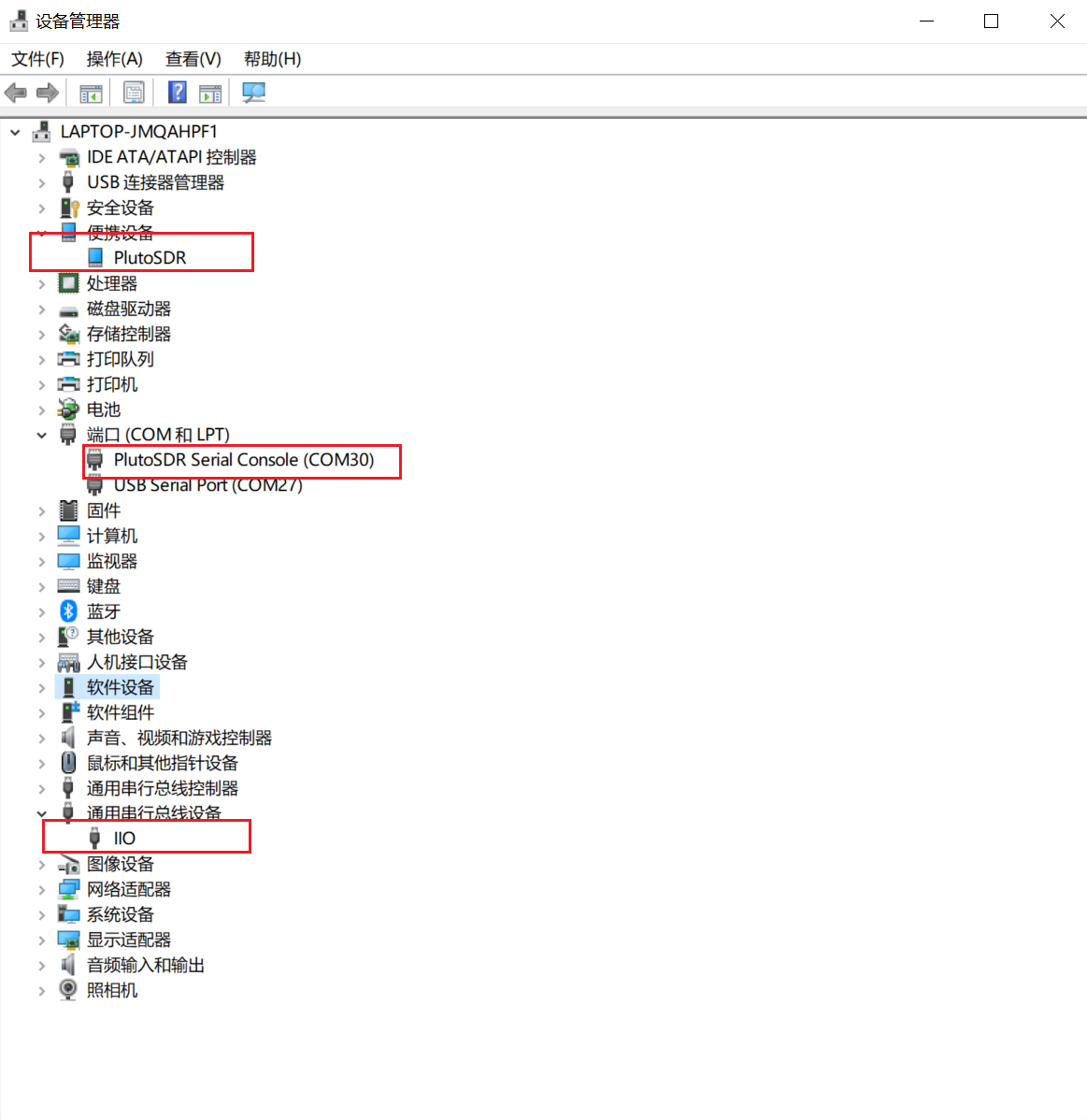

安装后可以,插电连接typec可以在设备管理器中看到设备

image-20240104174715055

看到这里基本上说明硬件已经连上了

测试

串口测试

打开串口测试工具,输入给定得用户名和密码就可以完成登录

image-20240104175127907

IIO Oscilloscope

IIO Oscilloscope 是ADI公司(Analog Devices,亚德诺半导体)推出的频谱分析软件

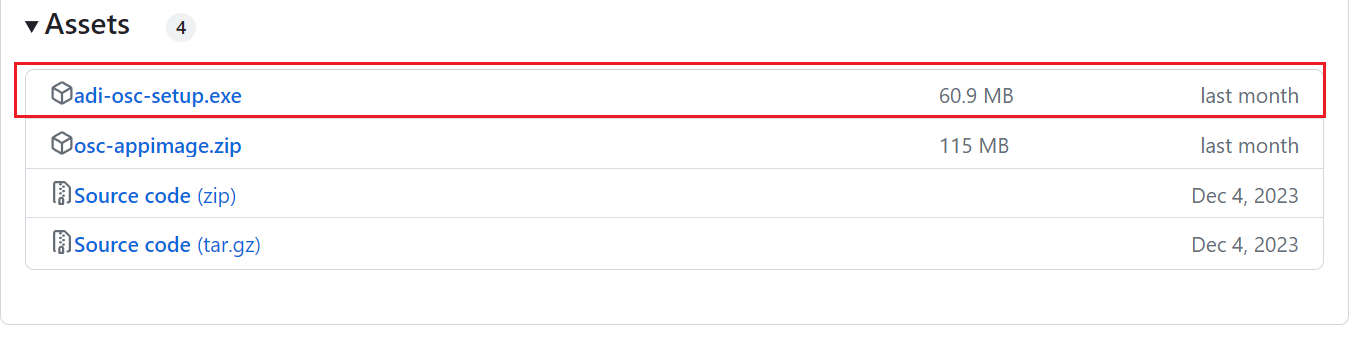

官方链接:https://github.com/analogdevicesinc/iio-oscilloscope/releases

下载exe直接安装即可

image-20240104175915384

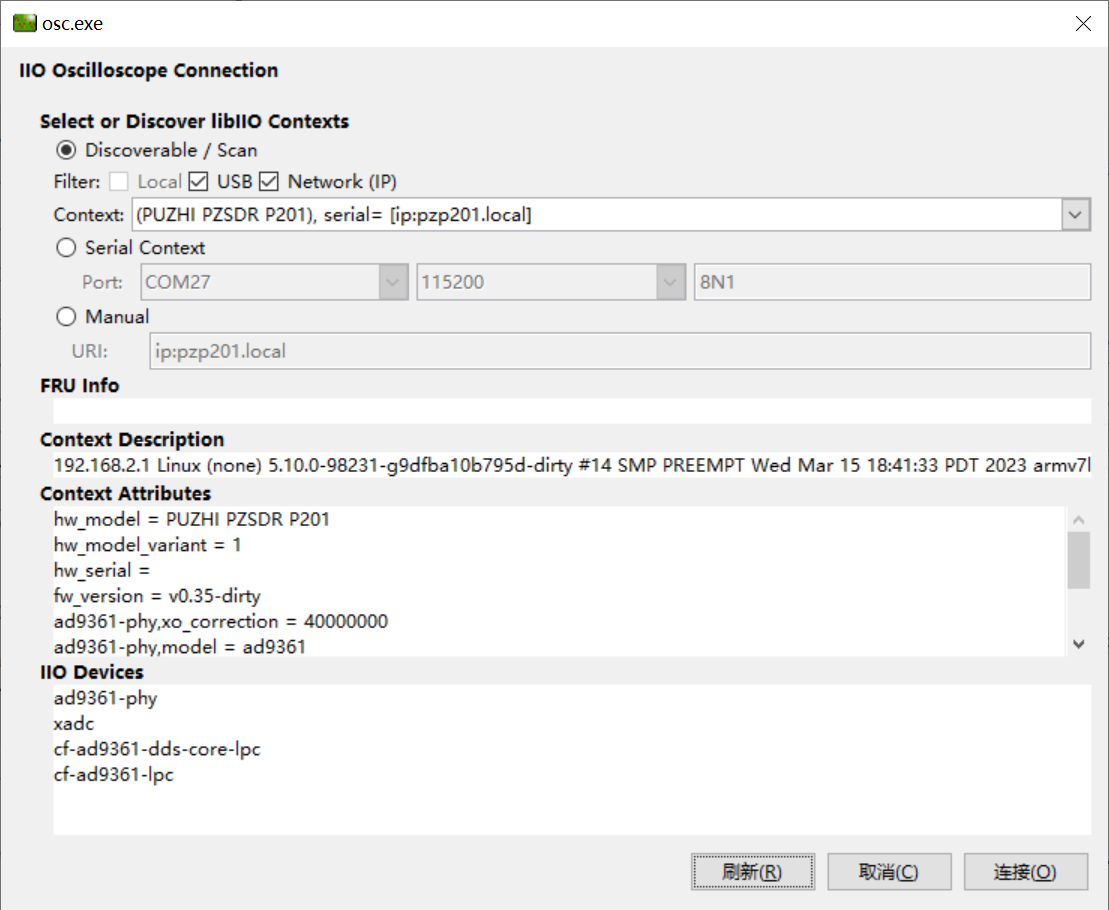

打开软件image-20240104180032101界面,点击刷新可以读取到设备,点击链接

image-20240104180155413

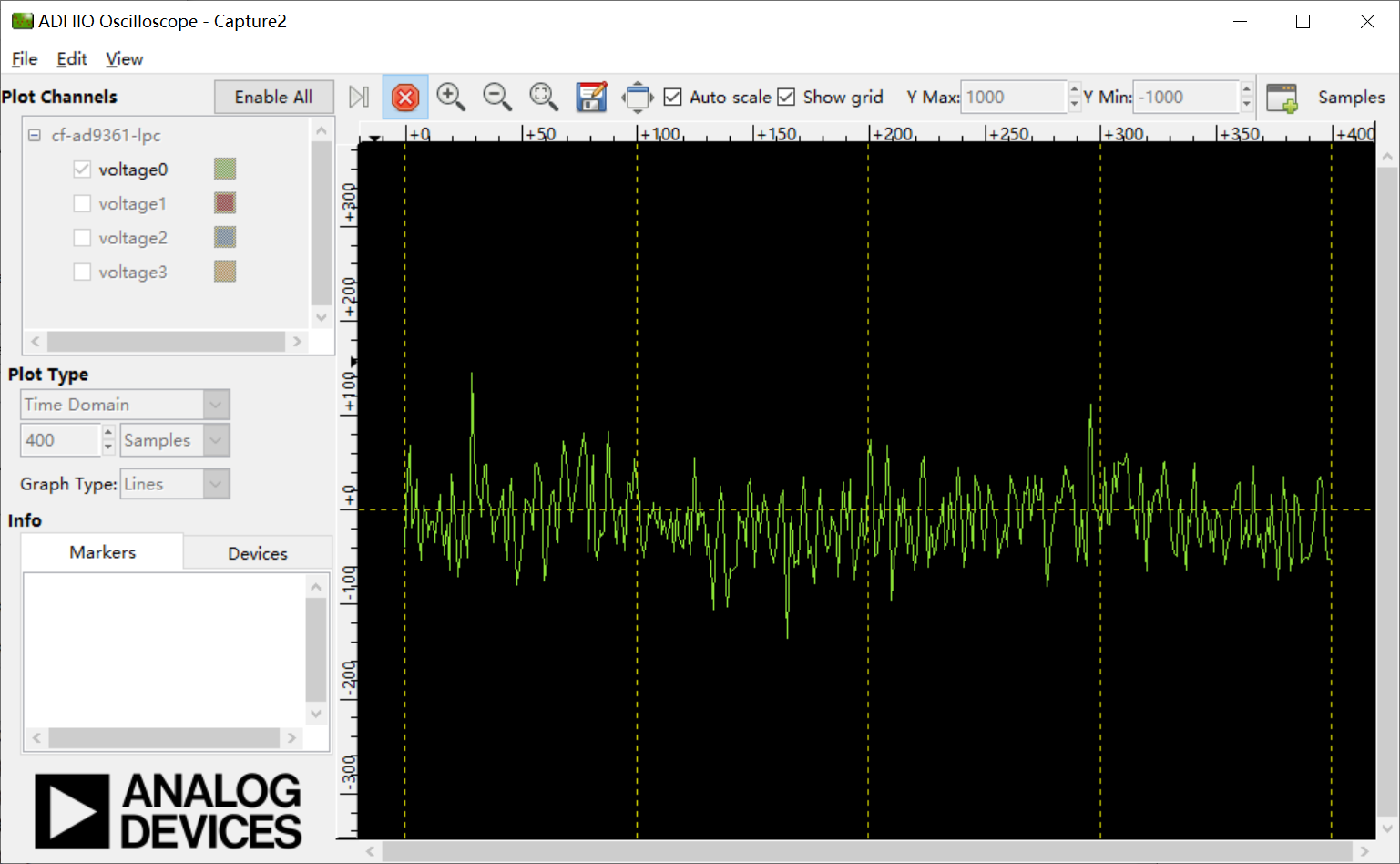

勾选感兴趣的voltage,点击开始运行,就可以看到设备输出的频谱

image-20240104180310335

接收到对应的频谱说明开箱工作正常完成。
