【CAD全套教程】第1阶段 CAD软件教程 002+003基础界面设置

002基础界面设置

1.切换界面至AutoCAD经典界面

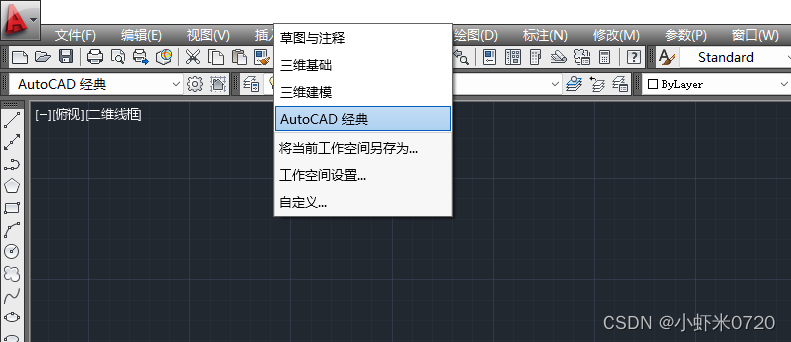

• 方式一：任务栏点击后直接选择

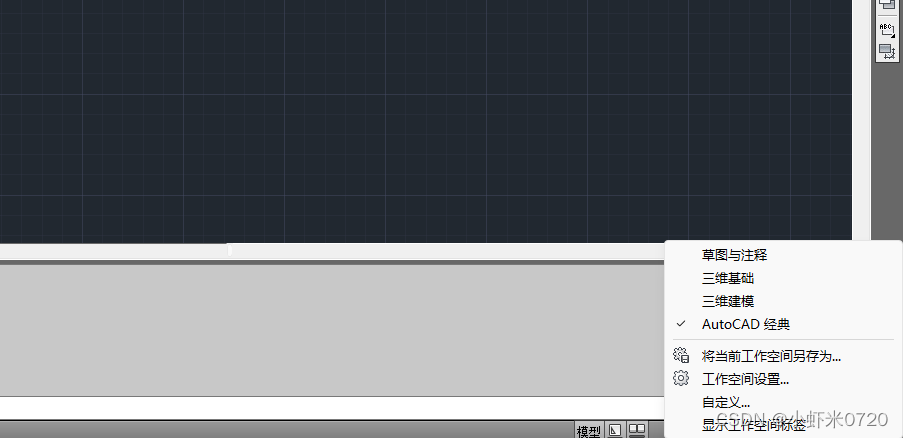

• 方式二：右下角点击齿轮图标（切换工作空间）后直接选择

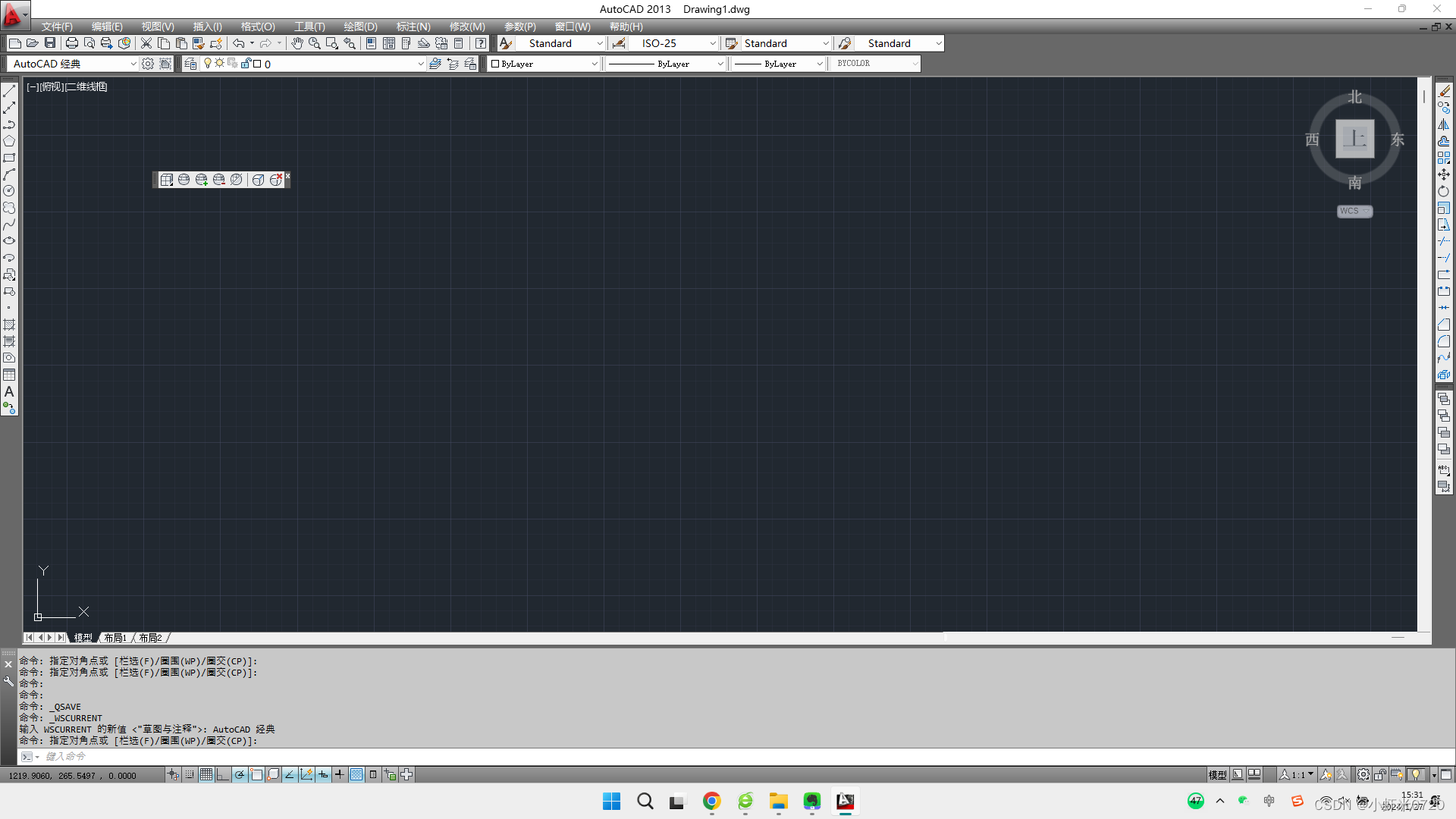

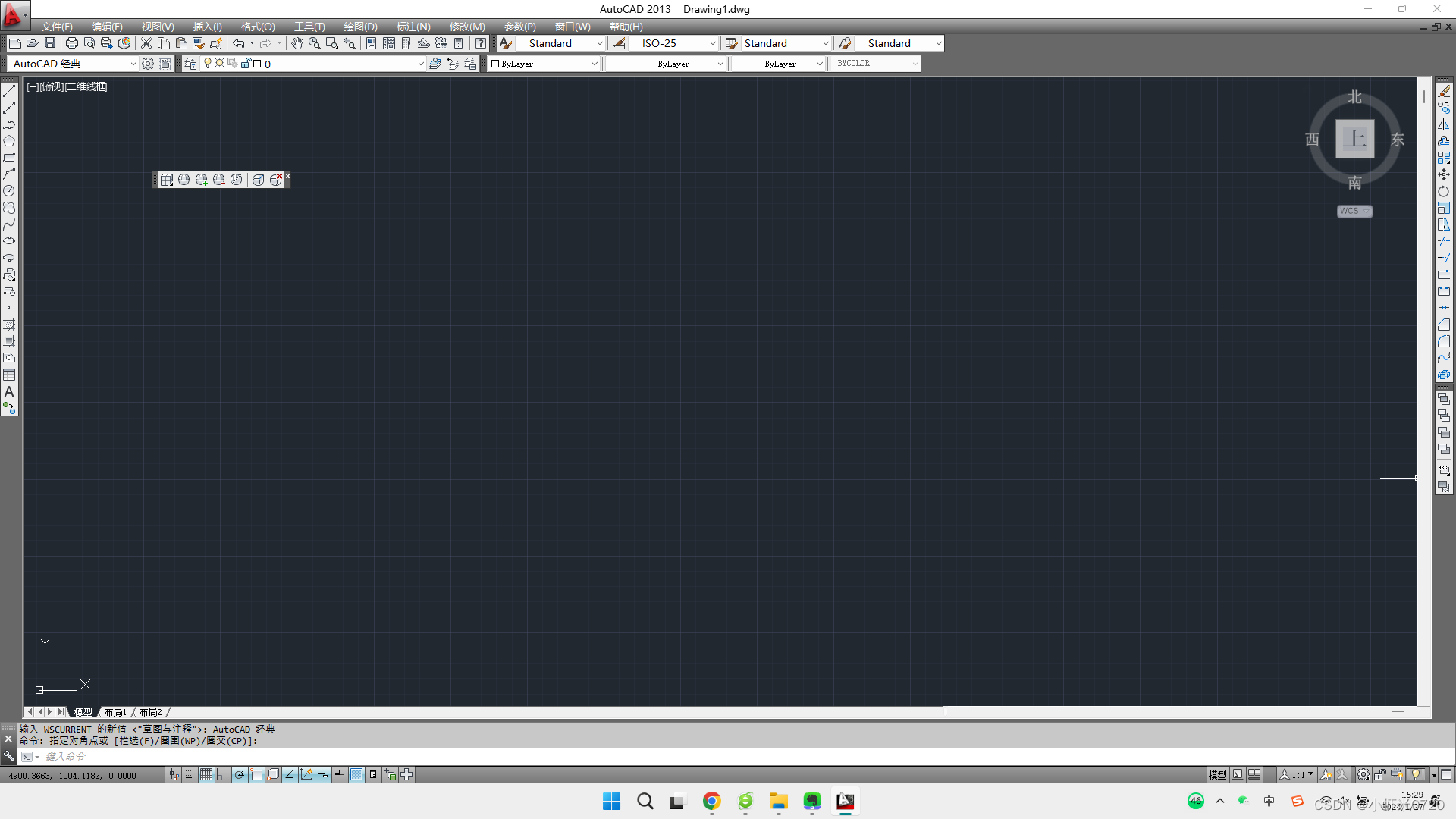

• 界面图

2.AutoCAD常用命令

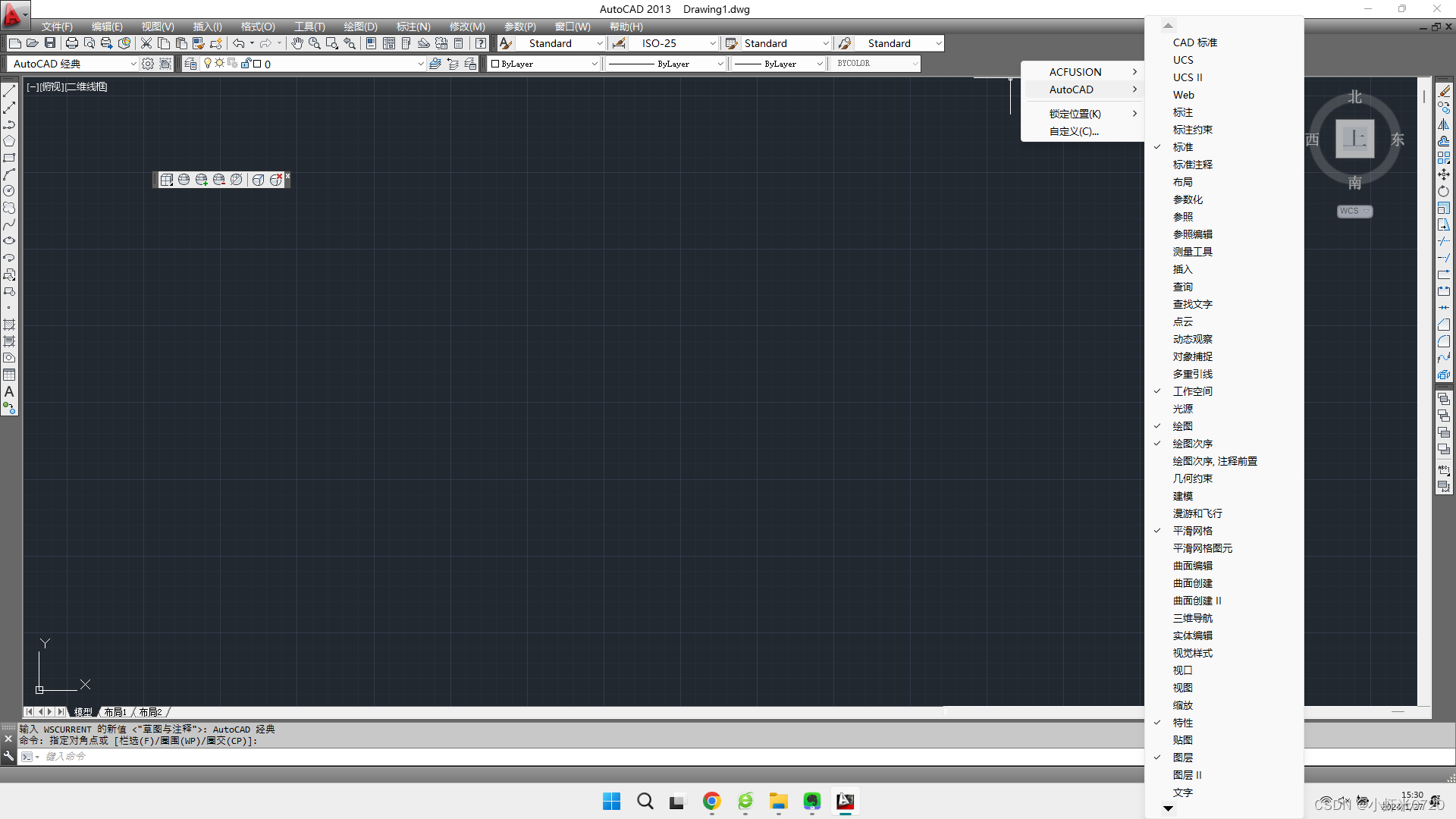

• 工具栏右键单击，选择AutoCAD

3.命令提示行

• 最下方，提示已经完成的操作及下一步操作

4.其他准备工作

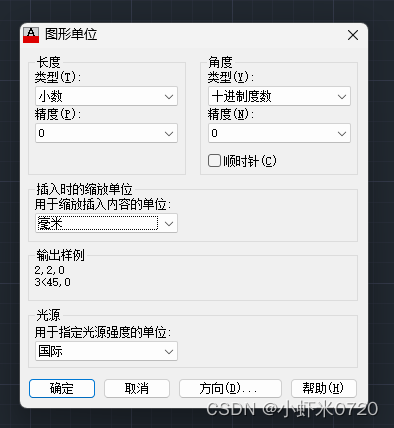

• 设置图形单位：类型（小数），精度（0），缩放单位（毫米）

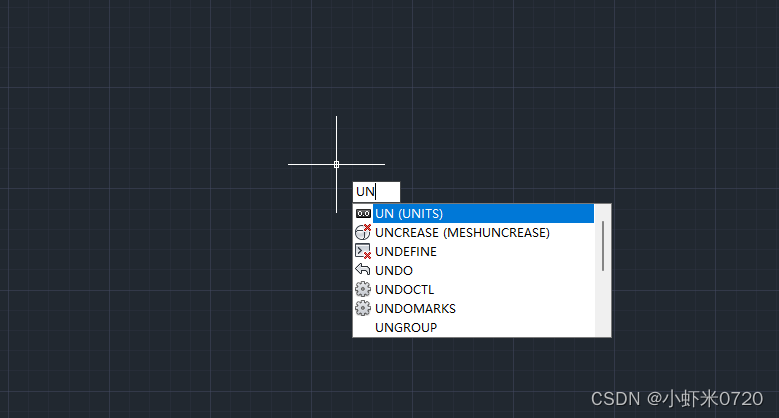

• 快捷键un

• 锁定坐标原点：使用鼠标滚轮拖动时，不改变坐标原点。
• 方式一：视图-显示-UCS图标-原点。
• 方式二：视图-显示-UCS图标-开。

003基础界面设置

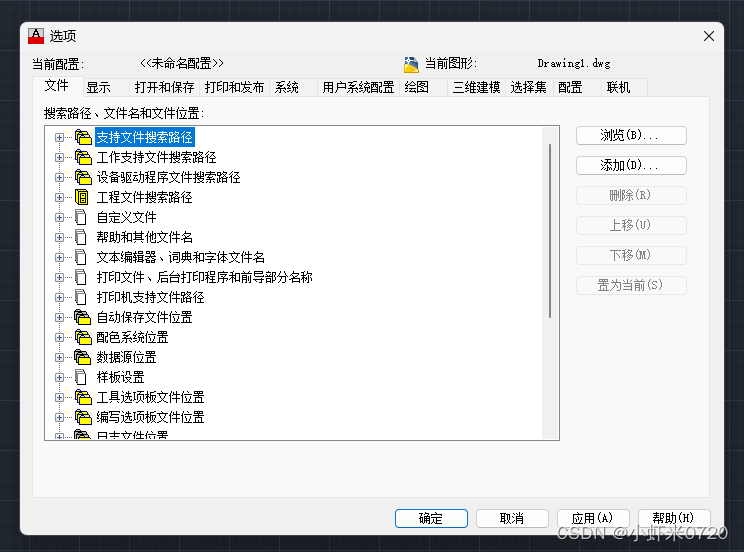

1.选项

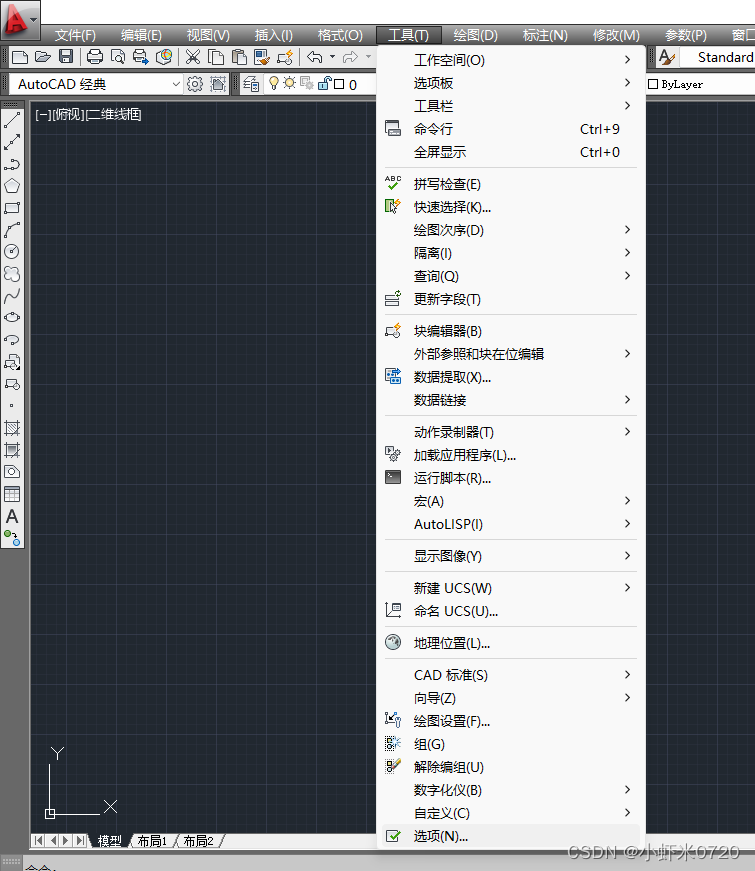

• 方式一：工具-选项

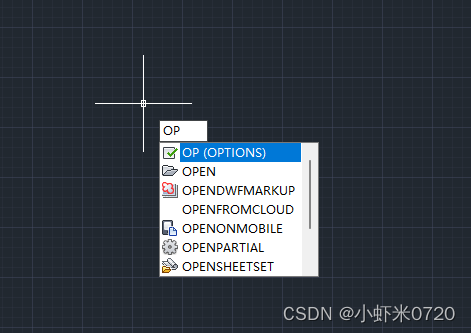

• 方式二：快捷键op

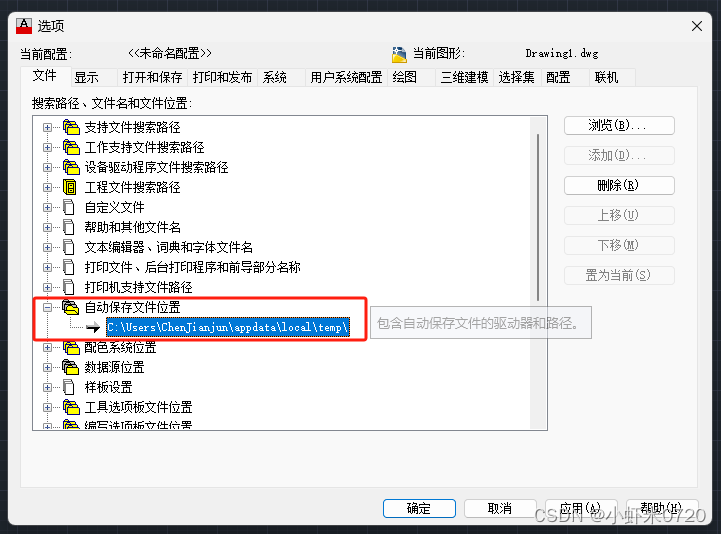

• 自动保存文件：可找回最近自动保存的文件

• 显示

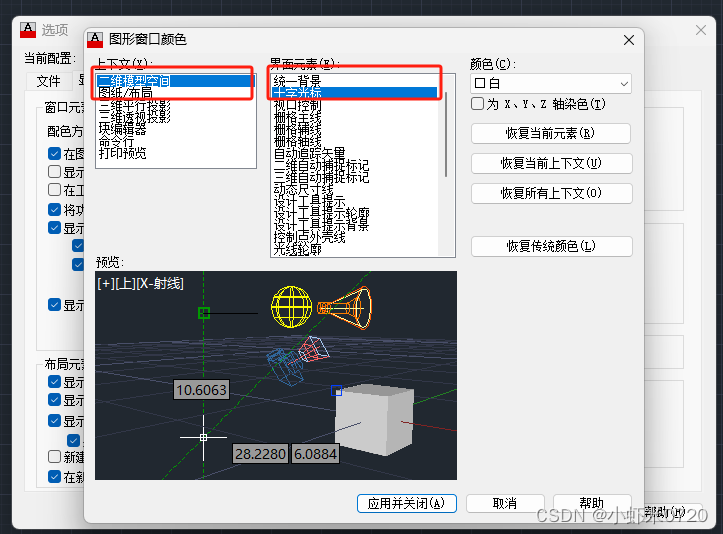

• 显示鼠标悬停工具提示：统一背景调整为黑色，十字光标自动调整为白色

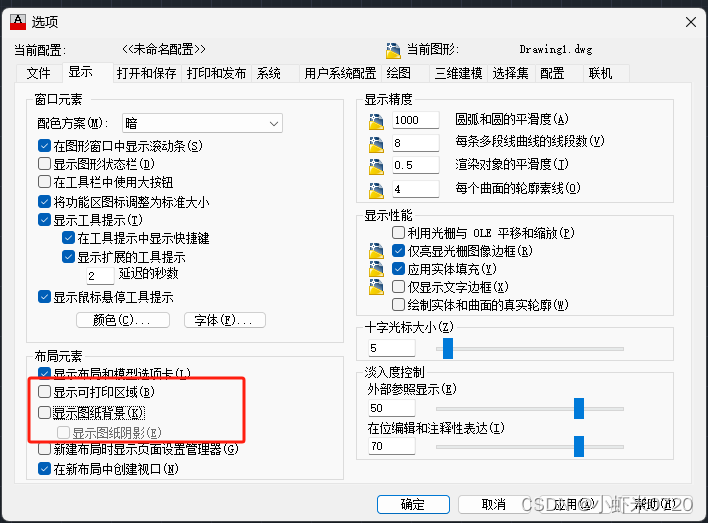

• 布局元素：红色框内不勾选

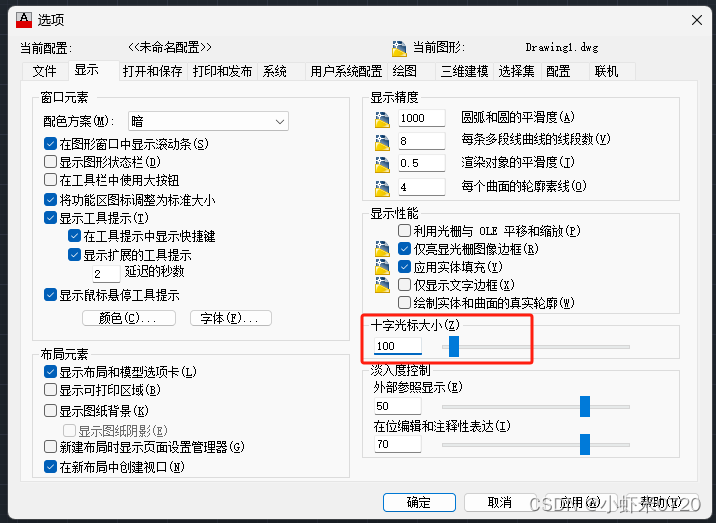

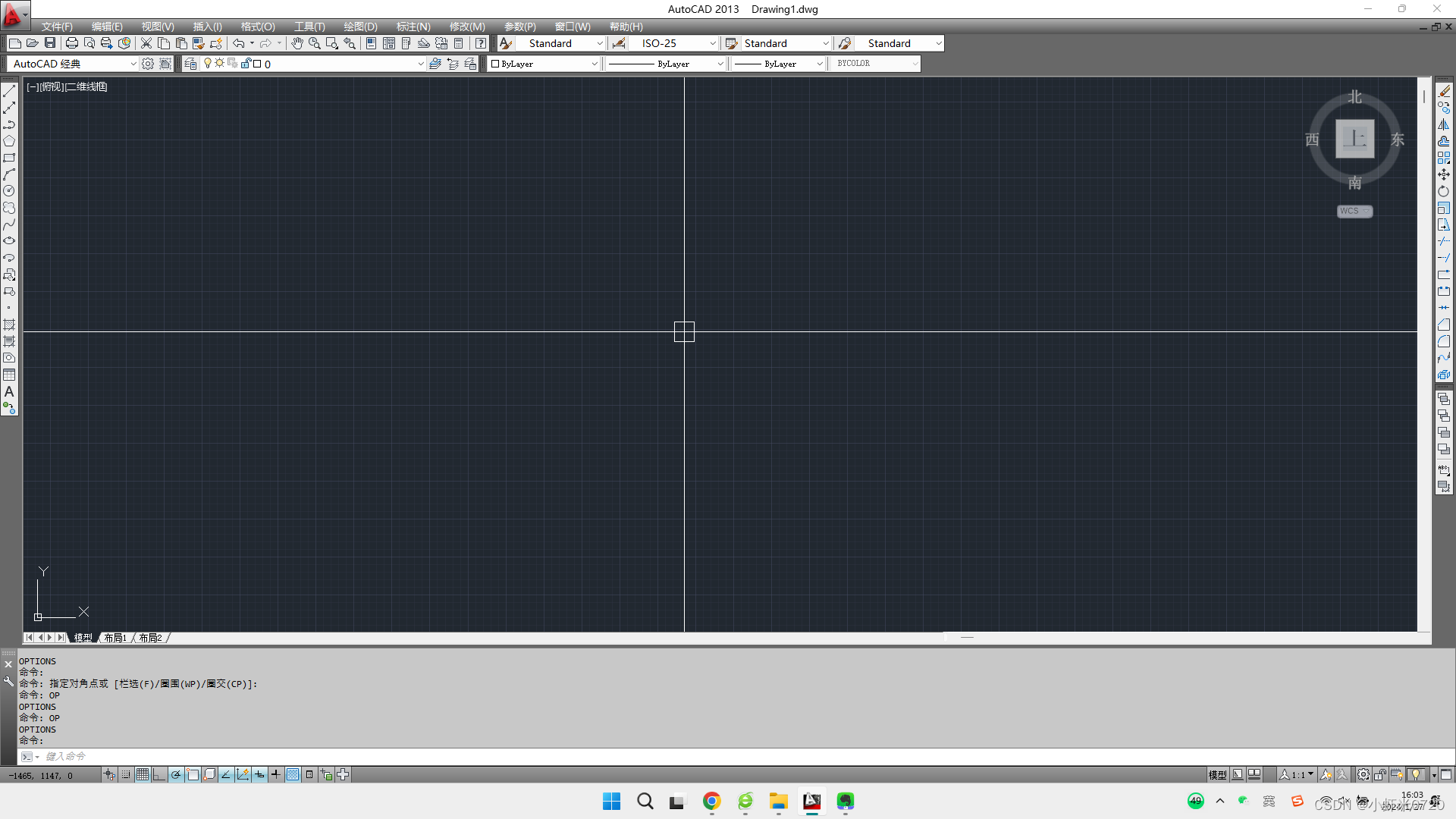

• 十字光标大小：100（横纵线无限延长）；25（横纵线部分）

100

25

• 打开和保存

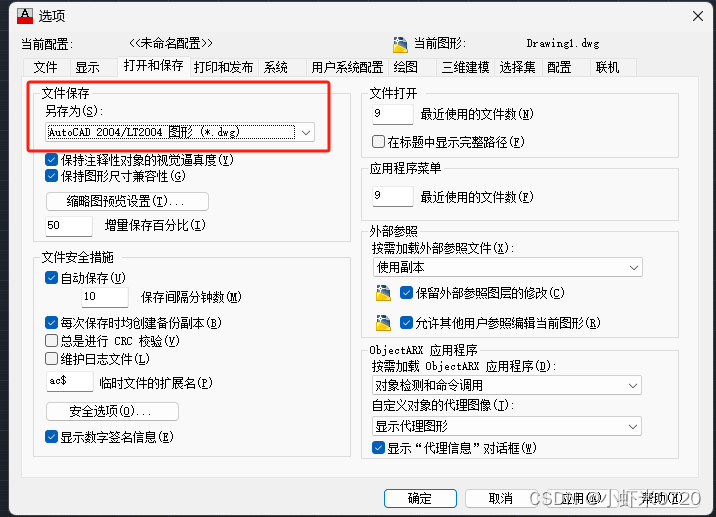

• 文件保存：另存为2004版本（软件向下兼容）
• 自动保存：10分钟

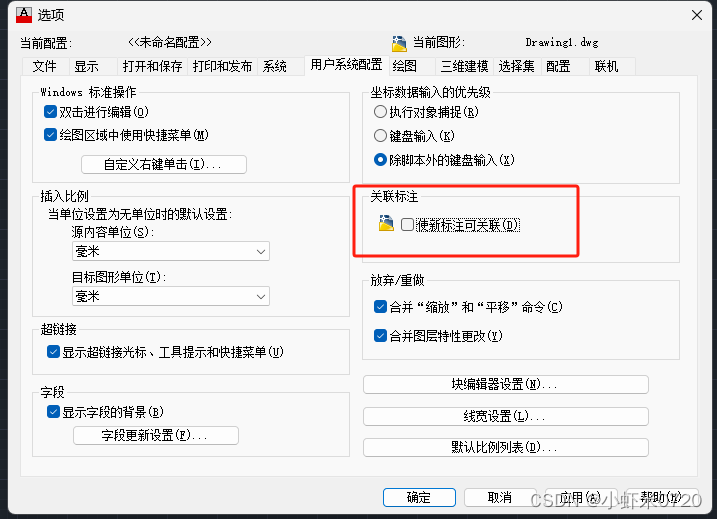

• 用户系统配置：不勾选关联标注

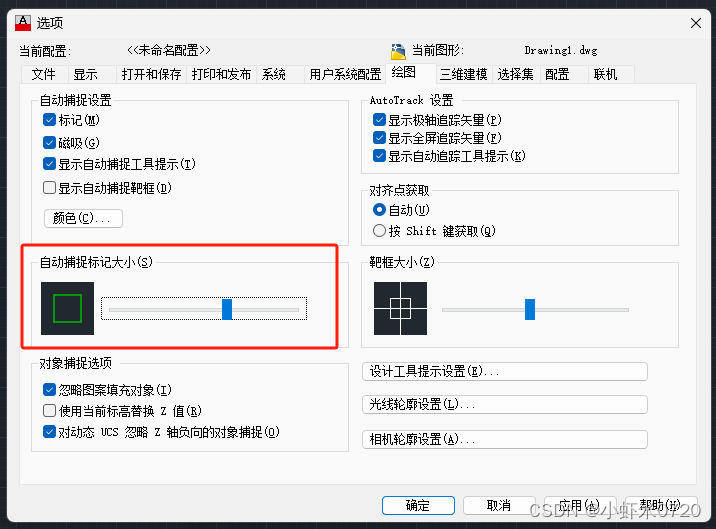

• 绘图：调大自动捕捉标记大小

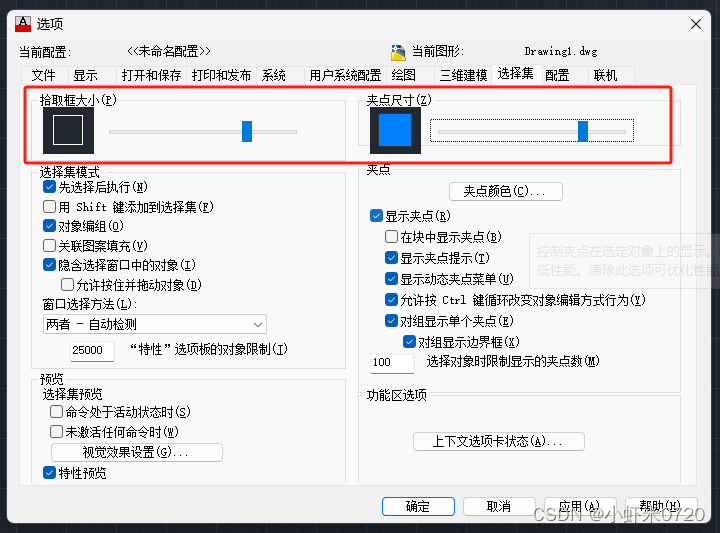

• 选择集：调大拾取框大小和夹点尺寸
