双平面支持向量机(TSVM)对偶问题的推导

TSVM相关介绍

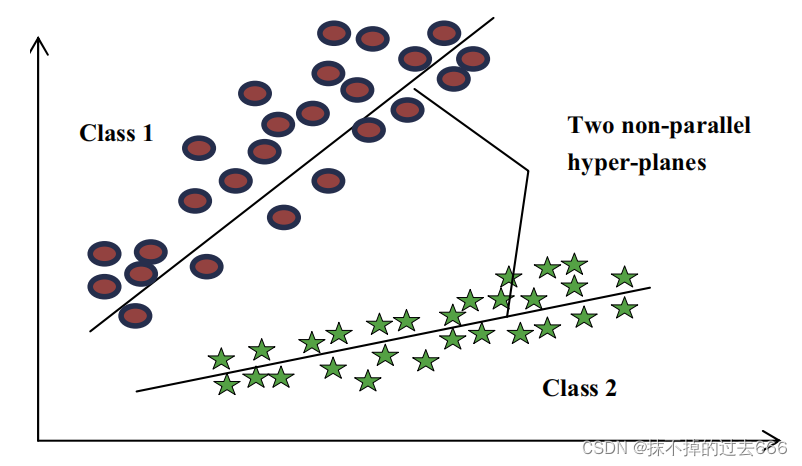

在双平面支持向量机中，我们希望找到两个非平行的超平面，使得其中的一个平面距离某一类比较近而离另外一类尽可能的远，其结构如下图所示，其中圆是一类样本，三角形的是另外一类样本

第一个平面对偶问题的推导

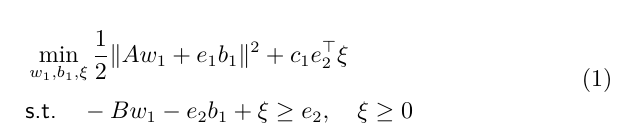

对于class1对应的平面，其描述可以表示为：

其中$A$是正类样本组成的样本矩阵，$B$是负类样本组成的样本矩阵，$w_1,w_2$分别是要找到的两个平面的法向量，$b_1,b_2$是对应的偏置，$\xi$是松弛变量, $c_1$是需要调整的超参数, $e_1,e_2$是分别与正负样本数量对应的数值全1的列向量

引入拉格朗日乘子，得到方程(1)对应的拉格朗日函数为：

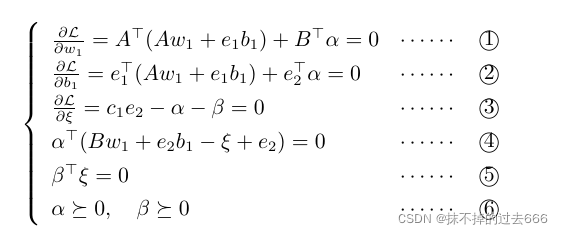

其中$\alpha ,\beta$是拉格朗日乘子, 根据KKT条件，我们有：

为了表示方便，我们令：$G=[A{e}_1],H=[B{e}_2],u_1=[w_1{b}_1],u_2=[w_2{b}_2]$

由$①+②$得:

由$③$得：

由$④$得

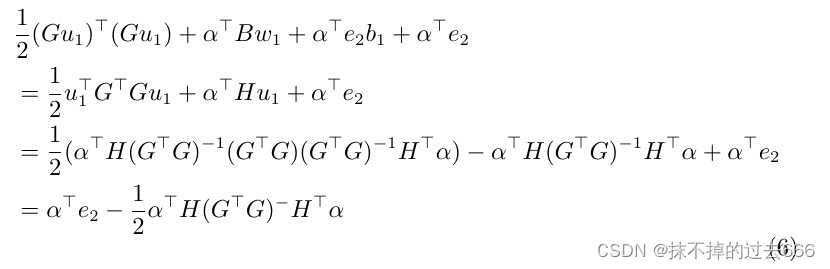

在方程(4)和方程(5)中，我们都得到了${\alpha }^{\top }\xi$的表达式，使用${\alpha }^{\top }B{w}_1+{\alpha }^{\top }{e}_2{b}_1+{\alpha }^{\top }{e}_2$来代替$c_1{e}_2^{\top }\xi$并将其带入到方程(1)中，我们有：

则我们可以得到方程（1）对应的对偶式为：

而上述式子是一个标准的二次规划问题，我们可以通过二次规划的工具包来对$\alpha$进行求解，在求解出$\alpha$后，可对$u_1$进行更新：

但是$G^{\top }G$有可能不是满秩的，即其逆无法直接求解出来，所以我们一般可以给其再添加上一个比较小的数再求解其逆，如：

其中$\delta$是一个比较小的数，$I$是单位阵

第二个平面对偶问题的推导

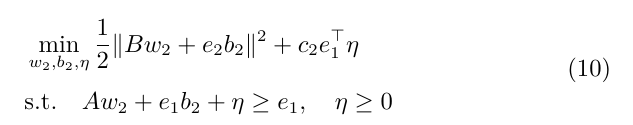

同理，我们的第二个平面也是使用类似的推导过程来进行获取，有：

引入拉格朗日乘子，方程（10）对应的拉格朗日函数为：

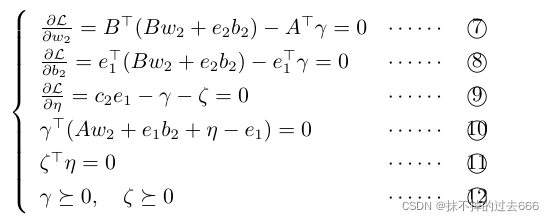

其中$\gamma ,\zeta$是拉格朗日乘子，根据KKT条件，我们有：

由$⑦+⑧$得：

由$⑨$得：

由$⑩$得

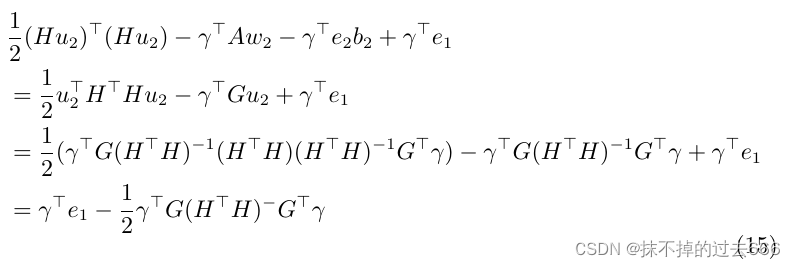

即我们可以使用${\gamma }^{\top }A{w}_2+{\gamma }^{\top }{e}_1{b}_2+{\gamma }^{\top }{e}_1$来代替$c_2{e}_1^{\top }\eta$，将其带入到方程（10）中，我们有

得到方程（10）对应的对偶式为：

方程（15）同样是一个标准的二次规划问题，可以使用工具包来求解得到拉格朗日乘子向量$\gamma$，在求解出$\gamma$后，可对$u_2$进行更新：

同理，为避免$(H^{\top }H)$不满秩的情况，我们给其对角位置添加上一个比较小的数有：

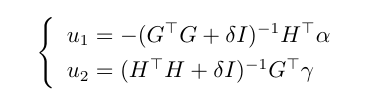

其中$\delta$是一个比较小的实数，$I$是单位阵，于是我们可以得到$u_1,u_2$的更新式

当在训练集上训练完毕，当测试集数据$x\in {\mathcal{R}}^d$来到的时候，我们有：

当$f(x)>0$时，将其分配到“-1”类，当$f(x)<0$时，将其分配到“+1”类

双平面支持向量机的Matlab代码实现二分类

主函数代码，其中需要传入三个参数，TestX是测试数据，DataTrain是训练数据，其有$A,B$两个成员，分别是正负样本，FunPara传入需要的参数，$c_1,c_2$以及$\delta$

function Predict_Y = TWSVM(TestX,DataTrain,FunPara)

    Xpos = DataTrain.A;
    Xneg = DataTrain.B;
    cpos = FunPara.c1;
    cneg = FunPara.c2;
    eps1 = FunPara.c3;
    eps2 = FunPara.c4;
    kerfPara = FunPara.kerfPara;
    m1=size(Xpos,1);
    m2=size(Xneg,1);
    e1=-ones(m1,1);
    e2=-ones(m2,1);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Compute Kernel
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    if strcmp(kerfPara.type,'lin')
        H=[Xpos,-e1];
        G=[Xneg,-e2];
    else
        X=[DataTrain.A;DataTrain.B];
        H=[kernelfun(Xpos,kerfPara,X),-e1];
        G=[kernelfun(Xneg,kerfPara,X),-e2];
    end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%Compute (w1,b1) and (w2,b2)
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%DTWSVM1
    HH=H'*H;
    HH = HH + eps1*eye(size(HH));%regularization
    HHG = HH\G';
    kerH1=G*HHG;
    kerH1=(kerH1+kerH1')/2;
    alpha=qpSOR(kerH1,0.5,cpos,0.05); %SOR
    vpos=-HHG*alpha;
%%%%DTWSVM2 equ(29)
    QQ=G'*G;
    QQ=QQ + eps2*eye(size(QQ));%regularization
    QQP=QQ\H';
    kerH1=H*QQP;
    kerH1=(kerH1+kerH1')/2;
    gamma=qpSOR(kerH1,0.5,cneg,0.05);
    vneg=QQP*gamma;
    clear kerH1 H G HH HHG QQ QQP;

    w1=vpos(1:(length(vpos)-1));
    b1=vpos(length(vpos));
    w2=vneg(1:(length(vneg)-1));
    b2=vneg(length(vneg));
%toc;
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Predict and output
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    m=size(TestX,1);
    if strcmp(kerfPara.type,'lin')
        H=TestX;
        w11=sqrt(w1'*w1);
        w22=sqrt(w2'*w2);
        y1=H*w1+b1*ones(m,1);
        y2=H*w2+b2*ones(m,1);
    else
        C=[DataTrain.A;DataTrain.B];
        H=kernelfun(TestX,kerfPara,C);
        w11=sqrt(w1'*kernelfun(X,kerfPara,C)*w1);
        w22=sqrt(w2'*kernelfun(X,kerfPara,C)*w2);
        y1=H*w1+b1*ones(m,1);
        y2=H*w2+b2*ones(m,1);
    end
    wp=sqrt(2+2*w1'*w2/(w11*w22));
    wm=sqrt(2-2*w1'*w2/(w11*w22));
    clear H; clear C;

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    m1=y1/w11;
    m2=y2/w22;
    MP=(m1+m2)/wp;
    MN=(m1-m2)/wm;
    mind=min(abs(MP),abs(MN));
    maxd=max(abs(MP),abs(MN));
    Predict_Y = sign(abs(m2)-abs(m1));
end

function bestalpha=qpSOR(Q,t,C,smallvalue)
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% NSVM: Nonparallel support vector machine
%
%       bestalpha=qpSOR(Q,t,C,smallvalue)
%
%       Input:
%               Q     - Hessian matrix(Require positive definite).
%
%               t     - (0,2) Paramter to control training.
%
%               C     - Upper bound
%
%               smallvalue - Termination condition
%
%       Output:
%               bestalpha - Solutions of QPPs.
%
%Reference:
%   Yuan-Hai Shao, Wei-Jie Chen and Nai-Yang Deng, "Nonparallel support
%   vector machine" Submitted 2013
%
%   version 1.0 --Apr/2013
%
%   Written by Wei-Jie Chen (wjcper2008@126.com)
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Initailization
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
[m,n]=size(Q);
alpha0=zeros(m,1);
L=tril(Q);
E=diag(Q);
twinalpha=alpha0;

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Compute alpha
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
for j=1:n
%     i=i+1;
    twinalpha(j,1)=alpha0(j,1)-(t/E(j,1))*(Q(j,:)*twinalpha(:,1)-1+L(j,:)*(twinalpha(:,1)-alpha0));
    if twinalpha(j,1)<0
        twinalpha(j,1)=0;
    elseif twinalpha(j,1)>C
        twinalpha(j,1)=C;
    else
        ;
    end
end

alpha=[alpha0,twinalpha];
while norm(alpha(:,2)-alpha(:,1))>smallvalue
    for j=1:n
        twinalpha(j,1)=alpha(j,2)-(t/E(j,1))*(Q(j,:)*twinalpha(:,1)-1+L(j,:)*(twinalpha(:,1)-alpha(:,2)));
        if twinalpha(j,1)<0
            twinalpha(j,1)=0;
        elseif twinalpha(j,1)>C
            twinalpha(j,1)=C;
        else
            ;
        end
    end
    alpha(:,1)=[];
    alpha=[alpha,twinalpha];
end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Output
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
bestalpha=alpha(:,2);

计算核矩阵

function omega = kernelfun(Xtrain,kerfPara,Xt)
% Construct the positive (semi-) definite and symmetric kernel matrix
%
% >> Omega = kernelfun(X, kernel_fct, sig2)
%
% This matrix should be positive definite if the kernel function
% satisfies the Mercer condition. Construct the kernel values for
% all test data points in the rows of Xt, relative to the points of X.
%
% >> Omega_Xt = kernelfun(X, kernel_fct, sig2, Xt)
%
%
% Full syntax
%
% >> Omega = kernelfun(X, kernel_fct, sig2)
% >> Omega = kernelfun(X, kernel_fct, sig2, Xt)
%
% Outputs
%   Omega  : N x N (N x Nt) kernel matrix
% Inputs
%   X      : N x d matrix with the inputs of the training data
%   kernel : Kernel type (by default 'RBF_kernel')
%   sig2   : Kernel parameter (bandwidth in the case of the 'RBF_kernel')
%   Xt(*)  : Nt x d matrix with the inputs of the test data
kernel_type = kerfPara.type;
kernel_pars = kerfPara.pars;

nb_data = size(Xtrain,1);


if strcmp(kernel_type,'rbf'),
    if nargin<3,
        XXh = sum(Xtrain.^2,2)*ones(1,nb_data);
        omega = XXh+XXh'-2*(Xtrain*Xtrain');
        omega = exp(-omega./(2*kernel_pars(1)));
    else
        omega = - 2*Xtrain*Xt';
        Xtrain = sum(Xtrain.^2,2)*ones(1,size(Xt,1));
        Xt = sum(Xt.^2,2)*ones(1,nb_data);
        omega = omega + Xtrain+Xt';
        omega = exp(-omega./(2*kernel_pars(1)));
    end

elseif strcmp(kernel_type,'lin')
    if nargin<3,
        omega = Xtrain*Xtrain';
    else
        omega = Xtrain*Xt';
    end

elseif strcmp(kernel_type,'poly')
    if nargin<3,
        omega = (Xtrain*Xtrain'+kernel_pars(1)).^kernel_pars(2);
    else
        omega = (Xtrain*Xt'+kernel_pars(1)).^kernel_pars(2);
    end
end
