简述IPSEC

一、IPSec协议簇

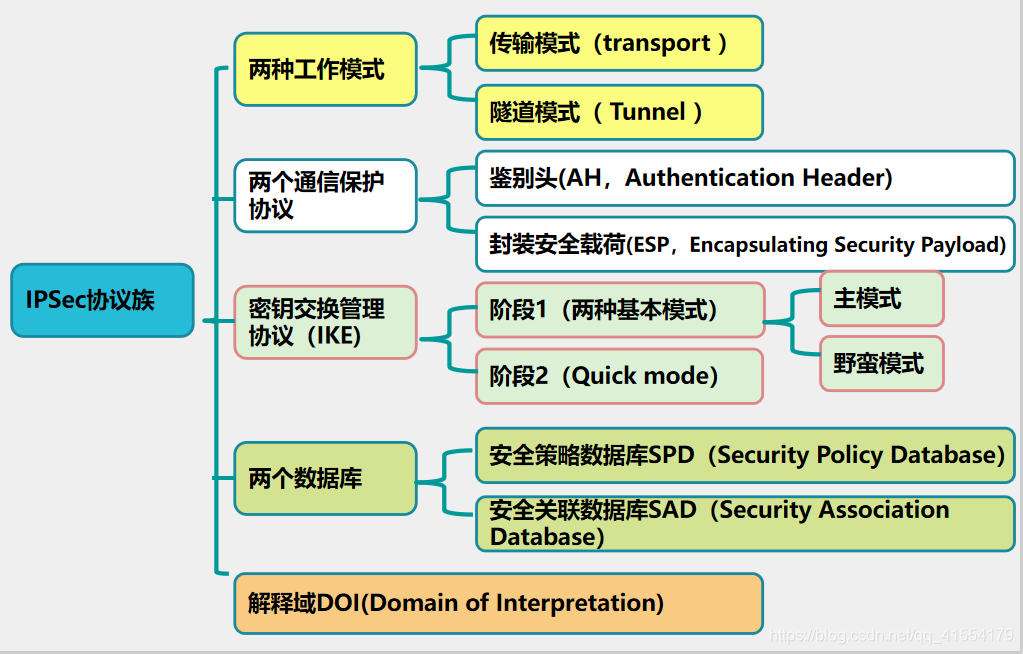

是一组基于网络层的，应用密码学的安全通信协议族。IPSec不是具体指哪个协议，而是一个开放的协议族。（协议簇如下图）

提供的安全服务

机密性、完整性、不可否认性、重传攻击保护、数据源鉴别

   注：

 - 防重放攻击：产生一个随机数附在加密信息里面，由于原始数据是加密的，黑客获取数据时不能知道随机数，当重放攻击时，接收端发现随机数用过则丢弃

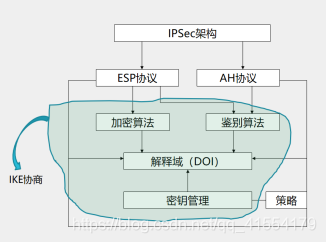

IPSEC协议簇框架

二、工作模式和通信保护协议

传输模式

• 用于主机与主机之间、端到端通信或已有协议提供了隧道

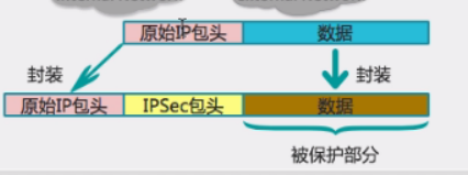

• 封装：在原始数据包的IP包头后面插入一个IPSEC包头并对数据进行加密（如下图）


隧道模式

• 用于私网和私网之间进行通信；

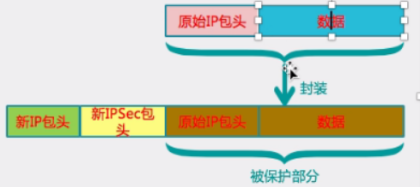

• 封装：将原数据包整体加密并在前面加上IPSEC包头和一个新的IP包头（如下图）


通信保护协议AH

• 协议号：51
• 功能：无连接数据完整性、数据源认证、抗重放服务

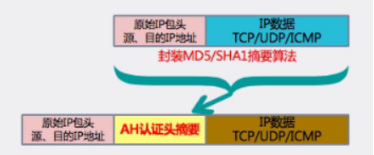

• 在传输模式下封装：将原有数据包整体进行HASH摘要，将值放入插入的包头（如下图）

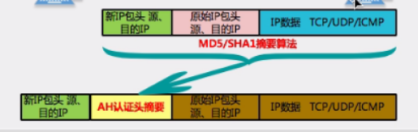

• 在隧道模式下封装：将原有数据包整体和新的IP包头进行HASH摘要，将值放入插入的包头（如下图）


封装安全载荷ESP

• 协议号：50
• 功能：无连接数据完整性、数据源认证、抗重放服务、数据保密、有限的数据流保护
• 传输模式下封装：将数据进行加密算法，并将ESP包头和加密后的数据及填充进行HASH运算后做摘要（如下图）

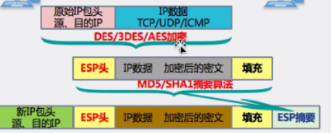

• 隧道模式下封装：将数据和原IP包头进行加密算法，并将ESP包头和加密后的数据及填充进行HASH运算后做摘要，并添加新的IP包头（如下图）

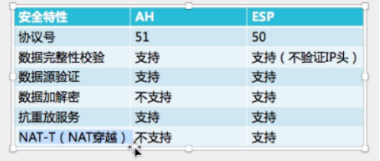

AH和ESP对比

三、IKE协商

安全联盟SA

• 对等体之间做一些约定，若符合就可以建立SA；
• 在用IPSEC之前必须建立安全联盟唯一标识：安全参数索引、目的IP、安全协议号
• SA可以通过手工建立和动态建立

注：

 - 安全参数：加密算法、哈希算法、DH强度、认证的方式、密钥交换的周期
 - 将安全参数做哈希得到的就是安全参数索引

IKE的产生背景

• 用IPSec保护一个IP包之前，必须先建立安全联盟（SA）
• IPSec的安全联盟可以通过手工配置的方式建立。但是当网络中节点较多时，手工配置将非常困难，而且难以保证安全性。这时就可以使用IKE（Internet Key Exchange）自动进行安全联盟建立与密钥交换的过程。Internet密钥交换（IKE）就用于动态建立SA，代表IPSec对SA进行协商。

IKE用途

• IKE为IPSec协商生成密钥，供AH/ESP加解密和验证使用。
• 在IPSec通信双方之间，动态地建立安全关联（SA：SecurityAssociation），对SA进行管理和维护。

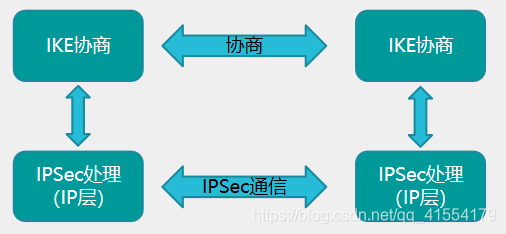

IKE与AH/ESP之间的关系

• 先IKE进行密钥协商，然后进行密钥的传输，最后进行数据的加密传输

IKE工作过程

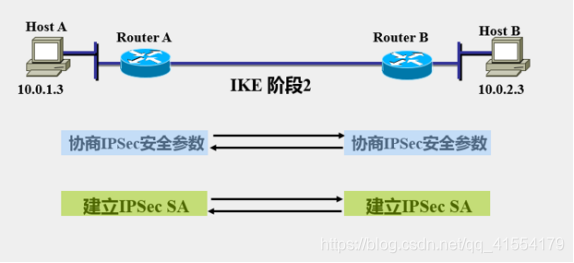

IKE经过两个阶段为IPSec进行密钥协商并建立安全联盟

第一阶段（IKE SA）

• 功能：构建安全环境、在安全环境下做认证、为第二阶段的数据加密提供密钥传递；

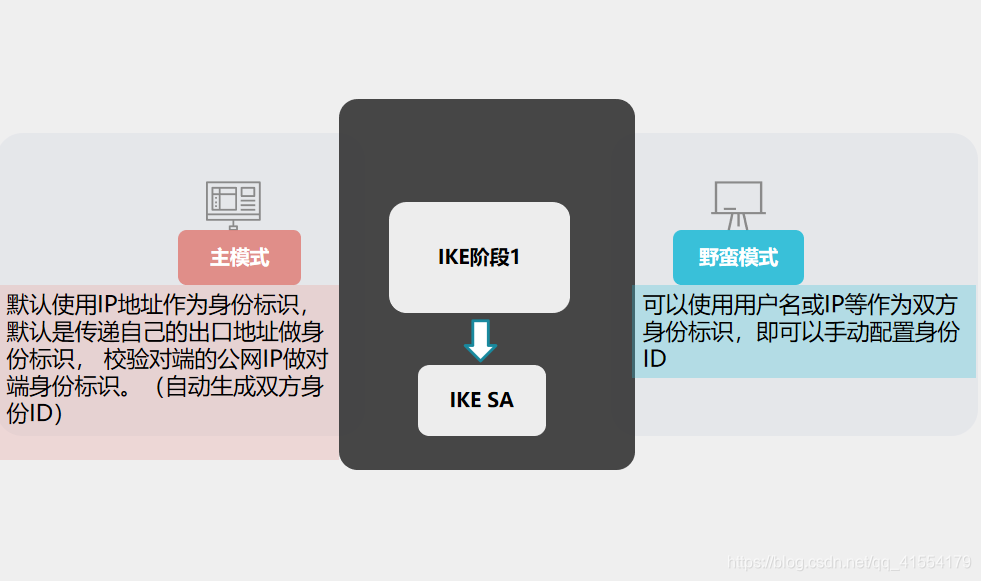

• 两种模式：建议同一厂商用主模式，不同厂商用野蛮模式

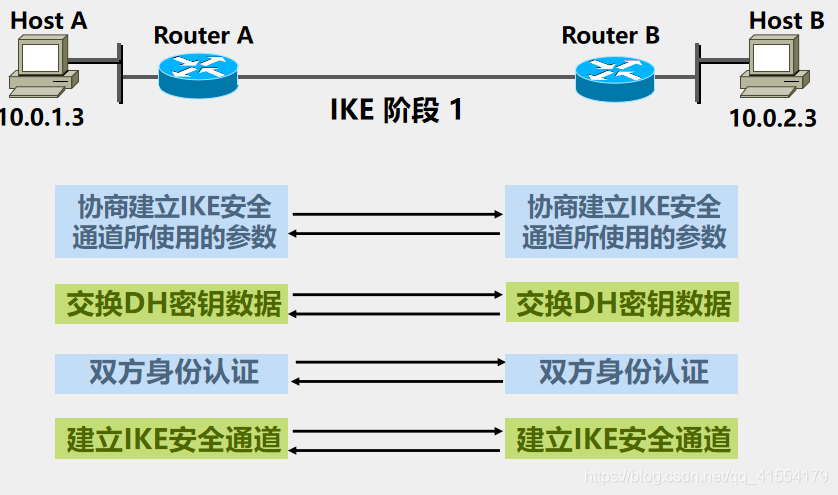

• 第一阶段协商过程：

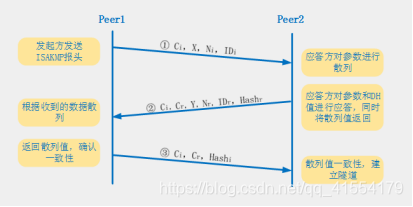

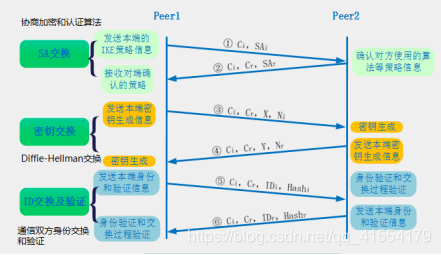

  1.主模式协商过程：安全、速度慢（有局限性）；前两个包为明文后面为加密后的包

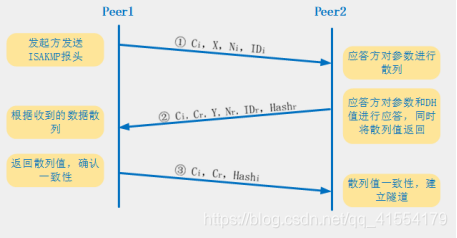

  2.野蛮模式协商过程：不太安全、速度快（跨厂商时建议野蛮模式）；前两个包为明文后面为密文


第二阶段（IPSEC SA）

• 功能：用第一阶段协商的结果，对数据剔红安全服务
• 协商过程

• 快速模式：1.协商安全参数来保护数据；2.周期性的对数据连接更新密钥信息


注：

 - 第一阶段所做的协商为了做认证
 - 第二阶段所做的协商为了数据的安全传输

四、IPSEC的配置

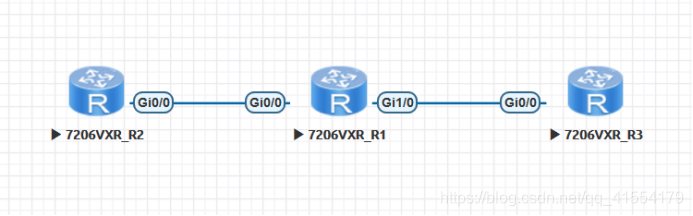

拓扑图

R1为ISP之配置IP地址需要为R2和R3配置到对端环回的路由以及定义access-list抓取地址

配置

R2：

路由及抓取流量

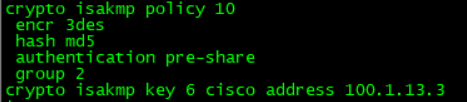

IKE第一阶段

IKE第二阶段

定义MAP匹配参数

外网接口调用

R3：

路由及抓取流量

IKE第一阶段

IKE第二阶段

定义MAP匹配参数

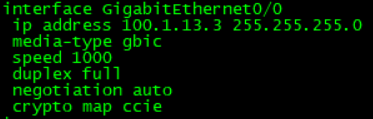

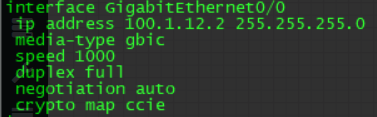

外网接口调用

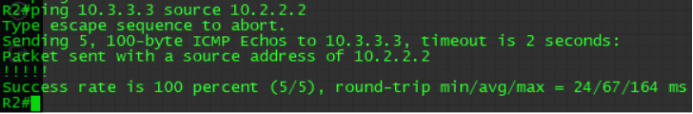

测试
