第五课：eNSP DHCP拓扑配置教程

已于 2024-07-30 10:52:28 修改
阅读量4.5k 收藏 66
点赞数 26
分类专栏： ENSP 文章标签： 智能路由器 网络
于 2023-12-05 21:49:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41555586/article/details/134803051
版权

系列文章目录

第一课：eNSP第一个网络拓扑配置教程

第二课：eNSP vlan网络拓扑图配置教程

第三课：eNSP WIFI网络拓扑配置教程

第四课：eNSP 路由器路由配置拓扑教程

目录

一、DHCP概念和实现原理

二、基于全局地址池的DHCP服务器

1、绘制拓扑图

2、AR5路由器作为DHCP服务器

3、PC配置

 4、查看PC分配的IP地址/掩码/网关/DNS

5、PC1和PC2的连通性验证

三、基于接口的DHCP服务器

1、拓扑图

2、A5路由器作为DHCP服务器

3、 查看g0/0/0动态I地址配置信息

 4、验证g0/0/0和AR5 g0/0/0的联通性

四、基于中继器的DHCP

2、配置AR5

3、配置AR6

4、配置AR5

5、配置AR6中继器

6、PC客户端配置

7.IP和联通性验证

五、3种DHCP配置命令差异对比

一、DHCP概念和实现原理

        DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）是一种网络协议，用于自动分配 IP 地址和其他网络配置信息给计算机和设备。

        DHCP 的主要功能是简化网络管理，减轻管理员手动配置每个设备的负担。下面是 DHCP 的工作原理：

  1. DHCP 服务器：网络中至少有一个 DHCP 服务器，它负责管理 IP 地址池和分配 IP 地址给客户端设备。
  2. DHCP 发现：当设备连接到网络时，它会发送一个 DHCP 发现消息广播，以寻找 DHCP 服务器。
  3. DHCP 提供：DHCP 服务器收到发现消息后，会发送一个 DHCP 提供消息给设备，其中包含可用的 IP 地址和其他网络配置信息。
  4. DHCP 请求：设备收到 DHCP 提供消息后，选择一个 IP 地址，并向 DHCP 服务器发送 DHCP 请求消息，请求分配该 IP 地址。
  5. DHCP 确认：DHCP 服务器收到请求消息后，确认分配给设备的 IP 地址，并发送一个 DHCP 确认消息。
  6. DHCP 配置：设备接收到 DHCP 确认消息后，将配置其网络接口，包括分配的 IP 地址、子网掩码、默认网关、DNS 服务器等。

        DHCP 还支持地址租约的机制，即分配给设备的 IP 地址并非永久性的，而是有限期的。设备在租约到期之前可以继续使用分配的 IP 地址，然后续约或重新获得租约。

        通过使用 DHCP，网络管理员可以更轻松地管理大量设备的 IP 配置，并确保网络中的设备拥有正确的网络配置信息，减少了手动配置的工作量和潜在的配置错误。

二、基于全局地址池的DHCP服务器

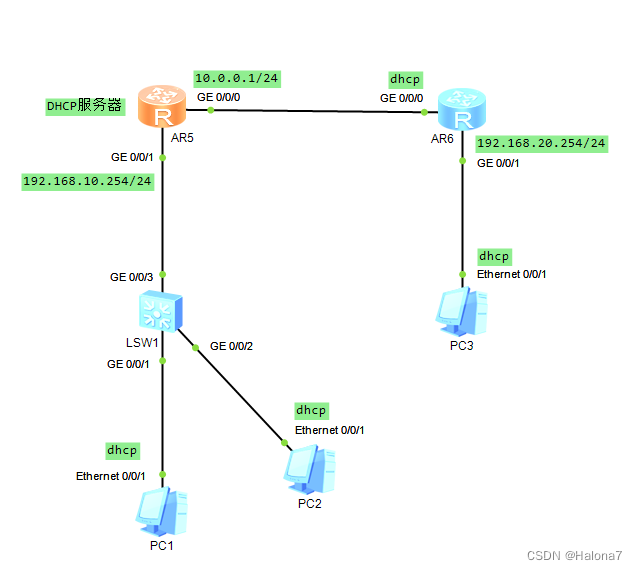

1、绘制拓扑图

2、AR5路由器作为DHCP服务器

1.接口g0/0/1设置ip地址

2.设置IP地址池

3.启用DHCP服务

4.g0/0/1接口作为DHCP服务器选择全局配置模式

<Huawei>sys
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.10.254 24
[Huawei-GigabitEthernet0/0/1]q
[Huawei]ip pool hcia-pool    //设置ip地址池的名称为hcia-pool
[Huawei-ip-pool-hcia-pool]network 192.168.10.0    //    设置地址池的网段
[Huawei-ip-pool-hcia-pool]excluded-ip-address 192.168.10.11 192.168.10.253    //    设置IP地址池中不参与自动分配的IP地址范围
[Huawei-ip-pool-hcia-pool]gateway-list 192.168.10.254    //    设置网关
[Huawei-ip-pool-hcia-pool]lease day 2 hour 0 minute 0    //    设置租期2天
[Huawei-ip-pool-hcia-pool]dns-list 8.8.8.8    //设置dns
[Huawei-ip-pool-hcia-pool]q
[Huawei]dhcp enable
[Huawei]int GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]dhcp select global
[Huawei-GigabitEthernet0/0/1]q

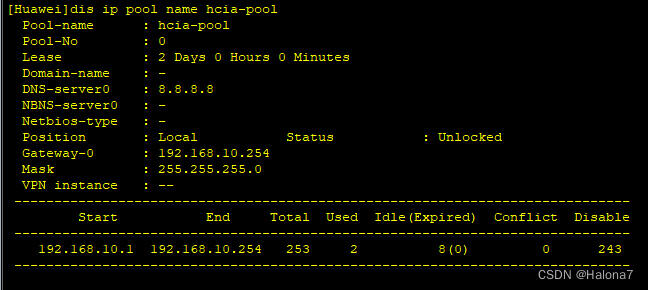

dis ip pool name hcia-pool命令查看地址池hcia-pool配置信息：

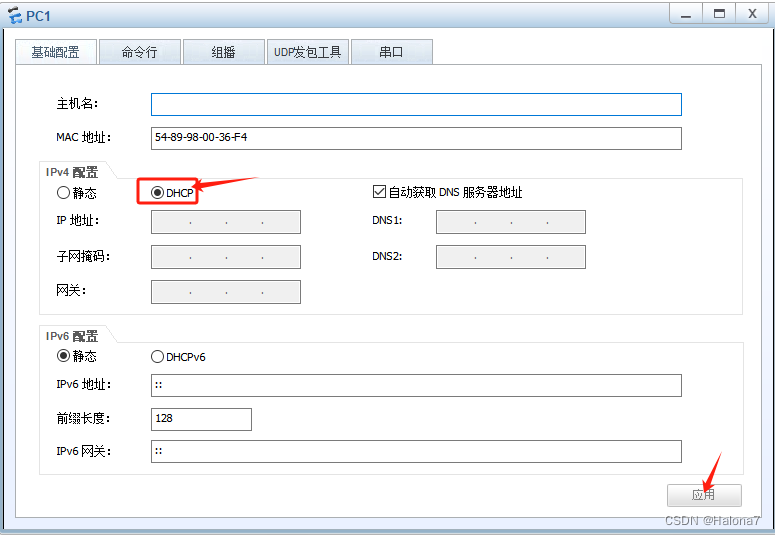

3、PC配置

启用HCP，自动获取DNS服务器地址。

 4、查看PC分配的IP地址/掩码/网关/DNS

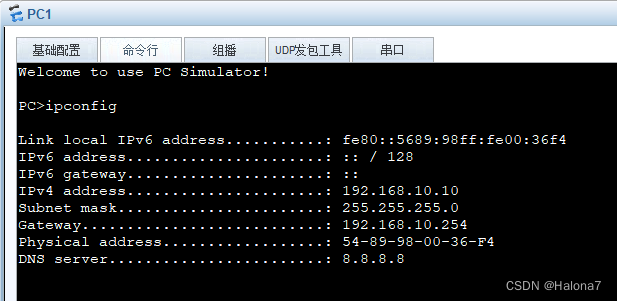

PC1 IP等配置信息：

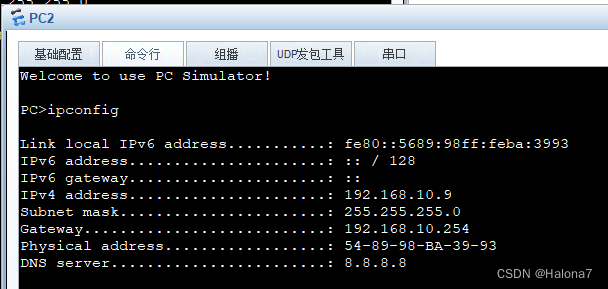

PC2 IP配置信息：

5、PC1和PC2的连通性验证

三、基于接口的DHCP服务器

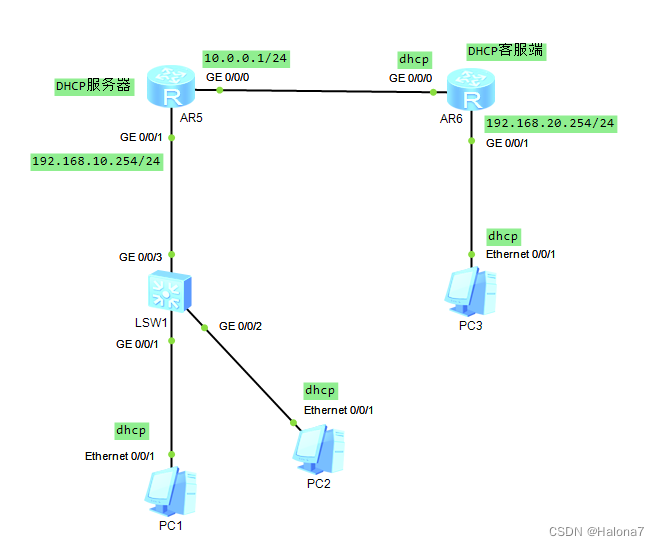

1、拓扑图

沿用章节二的拓扑图，并在上一章节的基础上继续操作。

2、A5路由器作为DHCP服务器

1.启用dhcp服务

4.g0/0/0接口作为DHCP客户端，并向DHCP服务器请求分配一个可用的IP地址。

<Huawei>sys
[Huawei]dhcp enable
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address dhcp-alloc

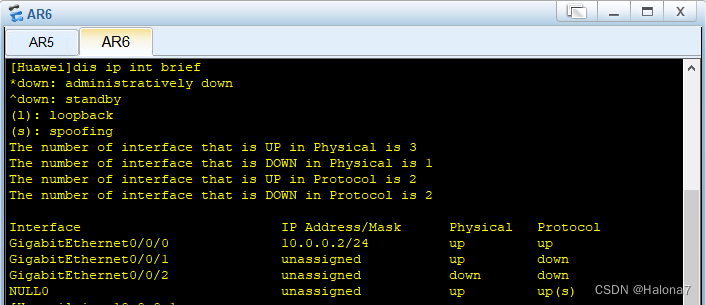

3、 查看g0/0/0动态I地址配置信息

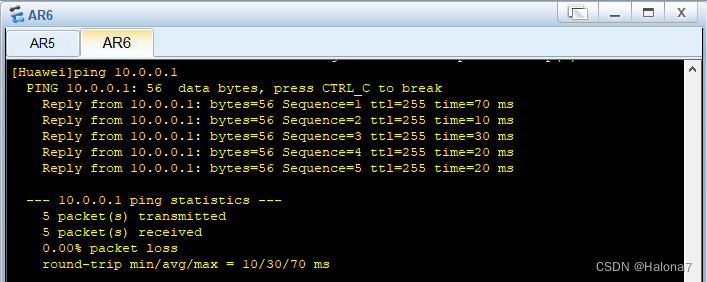

 4、验证g0/0/0和AR5 g0/0/0的联通性

四、基于中继器的DHCP

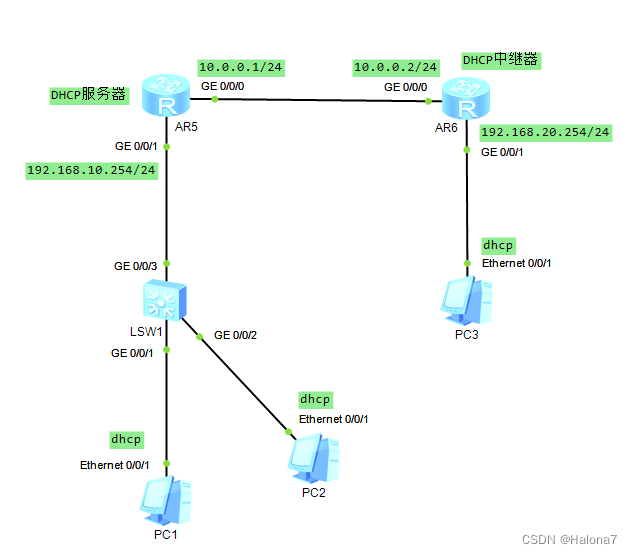

1、修改拓扑图

1.AR6的g/0/0改成人工设置ip地址10.0.0.2/24

2.AR6作为DHCP中继器

3.AR6的g/0/1人工设置ip地址192/168.20.254/24

2、配置AR5

取消基于g0/0/0接口的dhcp配置

[Huawei]int g 0/0/0
[Huawei-GigabitEthernet0/0/0]undo dhcp select interface

3、配置AR6

AR6 g0/0/0和g/0/1手动配置ip地址

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 10.0.0.2 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 192.168.20.254 24

4、配置AR5

设置下一跳路由

[huawei]ip route-static 192.168.20.0 24 10.0.0.2

 设置IP地址池

[Huawei]ip pool pc3-pool
[Huawei-ip-pool-pc3-pool]net 192.168.20.0 mask 24
[Huawei-ip-pool-pc3-pool]excluded-ip-address 192.168.20.11 192.168.20.253
[Huawei-ip-pool-pc3-pool]gateway-list 192.168.20.254
[Huawei-ip-pool-pc3-pool]lease day 2
[Huawei-ip-pool-pc3-pool]dns-list 8.8.8.8

 g0/0/0接口作为DHCP服务器选择全局配置模式

[Huawei]dhcp enable
[Huawei]int GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]dhcp select global

5、配置AR6中继器

1.启动DHCP服务

2.设置g0/0/1作为中继器，并设置DHCP服务器地址

[Huawei]dhcp enable
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]dhcp select relay
[Huawei-GigabitEthernet0/0/1]dhcp relay server-ip 10.0.0.1

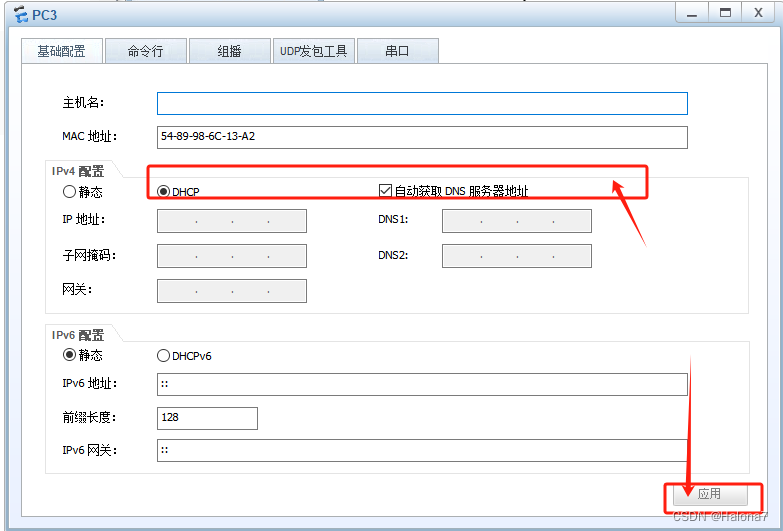

6、PC客户端配置

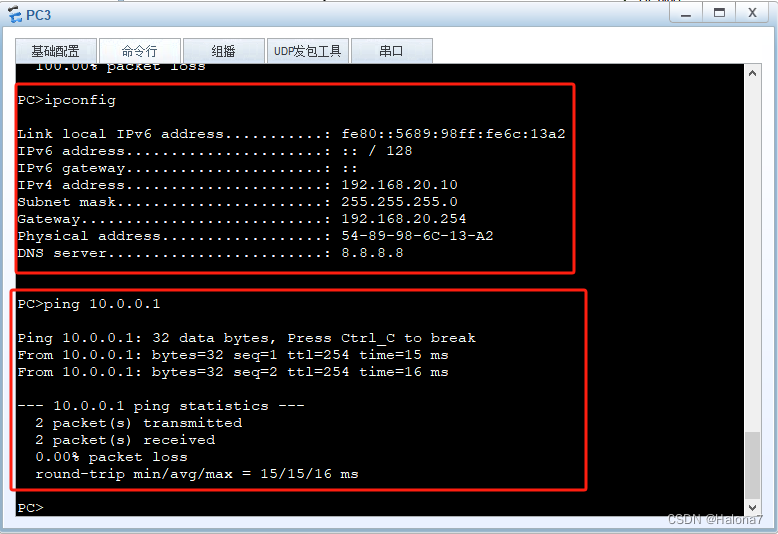

7.IP和联通性验证

五、3种DHCP配置命令差异对比

AR5作为DHCP服务器配置命令AR6作为DHCP客服端配置命令AR6作为DHCP中继器配置命令PC配置
基于全局地址池的DHCP服务器//全局地址池配置
ip pool hcia-pool
network 192.168.10.0
excluded-ip-address 192.168.10.11 192.168.10.253
gateway-list 192.168.10.254
lease day 2 hour 0 minute 0
dns-list 8.8.8.8
//启动接口的全局dhcp
dhcp enable
int g0/0/1
dhcp select global 		NAPC IPV4配置为DHCP
基于接口的DHCP服务器int g0/0/0
ip address 10.0.0.1 24
//启动接口的接口DHCP
dhcp select interface
dhcp server excluded-ip-address 10.0.0.3 10.0.0.254
dhcp server lease day 7 hour 0 minute 0		dhcp enable
int g0/0/0
ip address dhcp-alloc
// 这时候可以查看g0/0/0的ip地址		NA
基于中继器的DHCPip route-static 192.168.20.0 24 10.0.0.2
ip pool pc3-pool
net 192.168.20.0 mask 24
excluded-ip-address 192.168.20.11 192.168.20.253
gateway-list 192.168.20.254
lease day 2
dns-list 8.8.8.8
dhcp enable
int g0/0/0
dhcp select global		dhcp enable
int g0/0/1
dhcp select relay
dhcp relay server-ip 10.0.0.1		PC IPV4配置为DHCP
