第一课：eNSP第一个网络拓扑配置教程

目录

一、新建拓扑

二、路由器选择

三、绘制拓扑图

四、启动设备

五、验证设备是否启动成功

六、PC配置

七、拓扑图验证

八、路由器配置

九、拓扑验证

十、保存拓扑图

---

一、新建拓扑

选择左上角菜单“新建拓扑”。

二、路由器选择

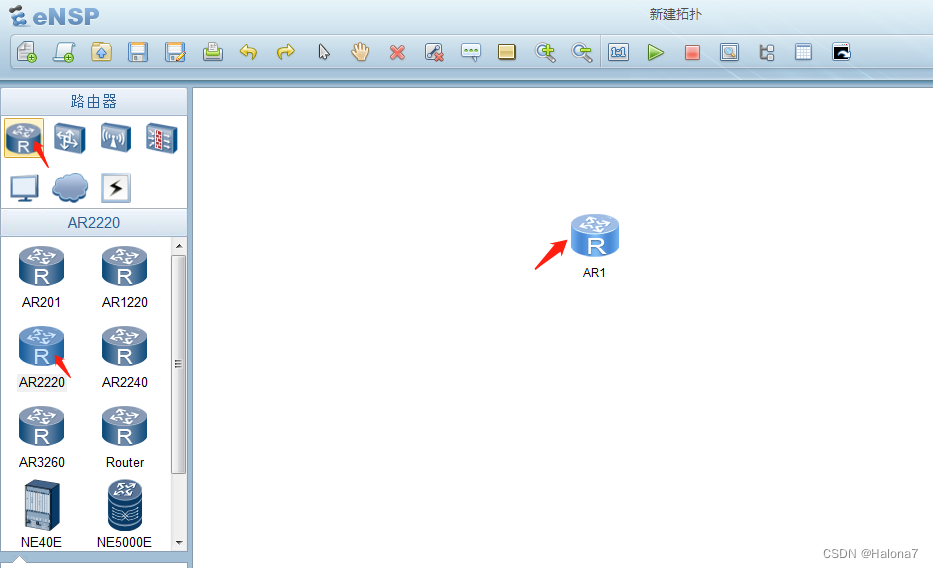

选择路由器图标，选择AR2220路由器，拖到右边的画布。

三、绘制拓扑图

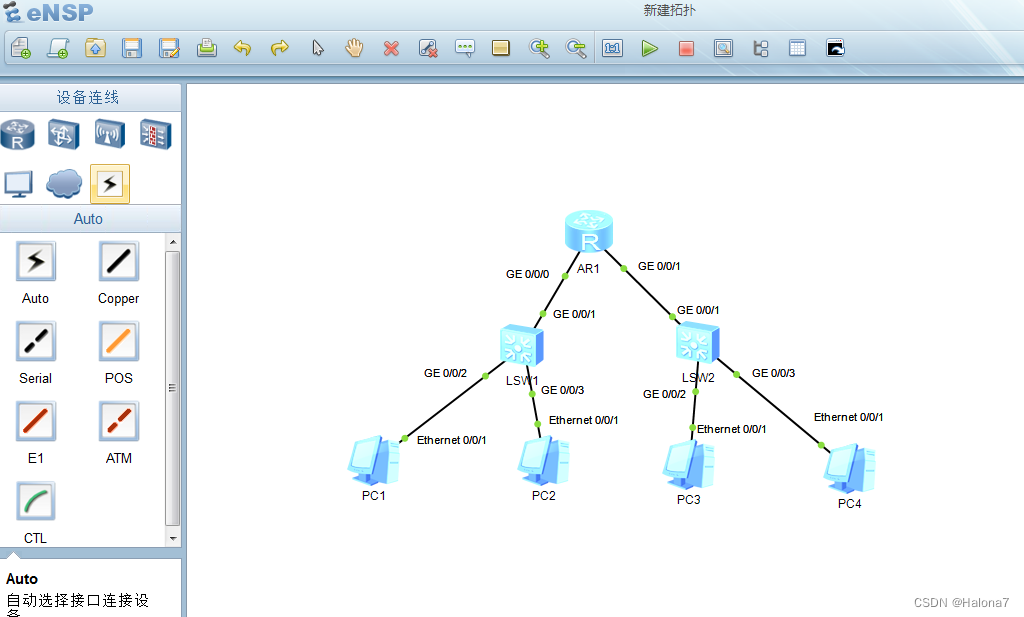

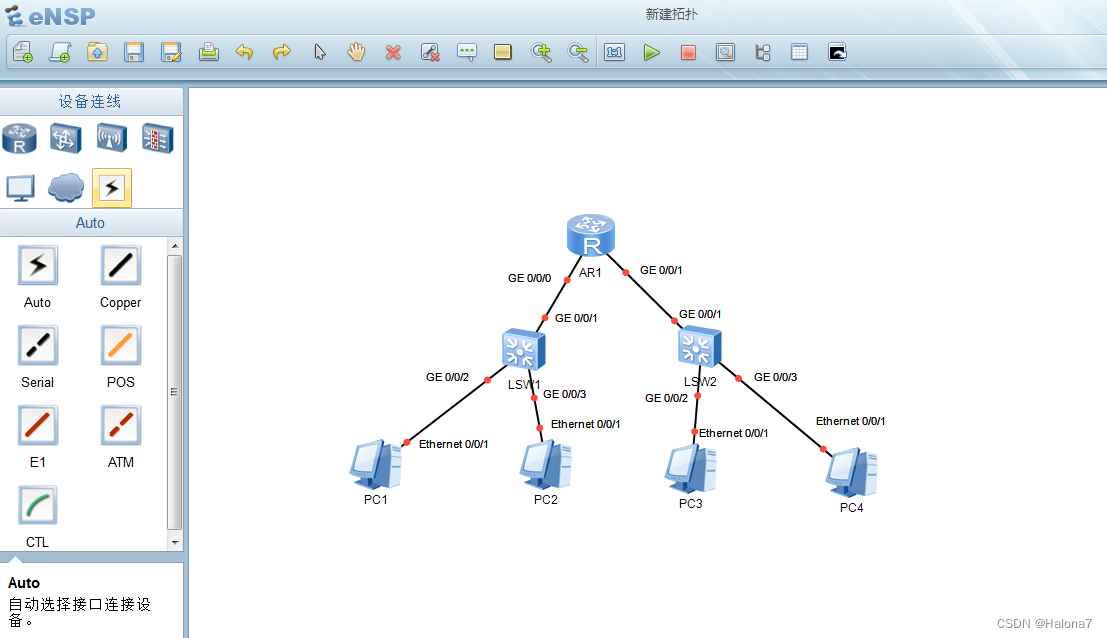

依次绘制拓扑图：

四、启动设备

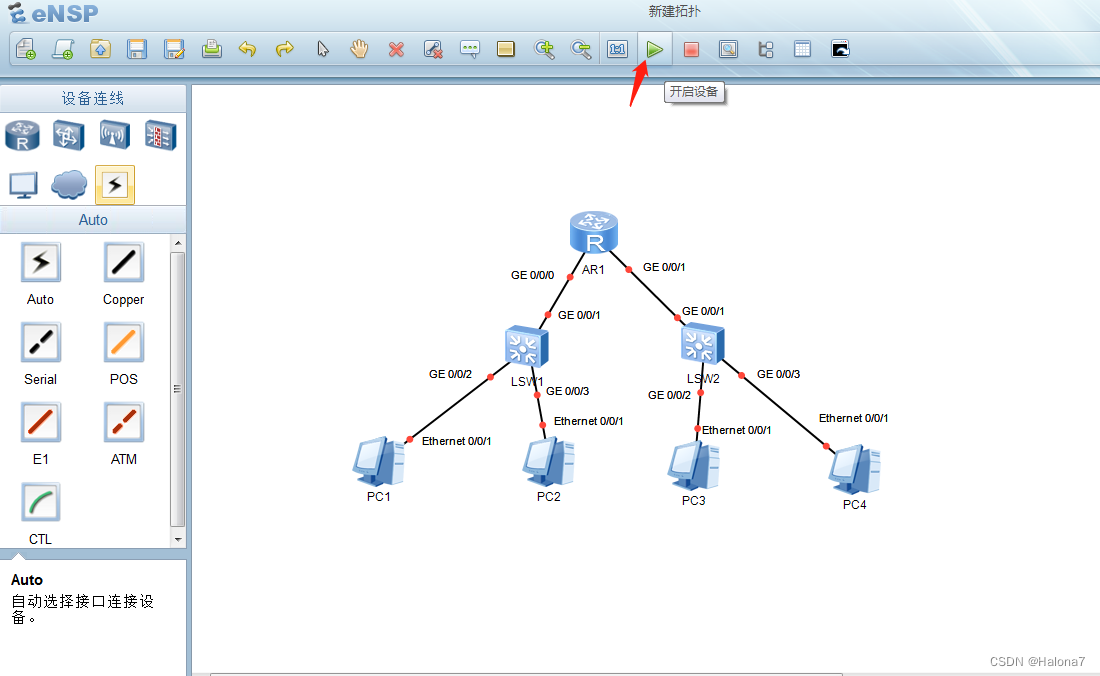

鼠标点击画布空白处后点击开启设备。

五、验证设备是否启动成功

启动成功的标志是每个接口的红点变成绿点。

六、PC配置

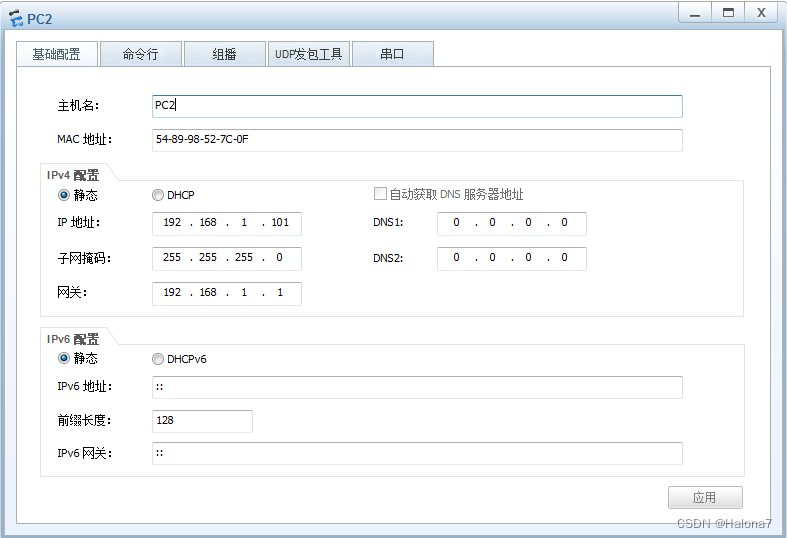

依次双击PC打开配置窗口，PC1~PC4的配置如下图。

七、拓扑图验证

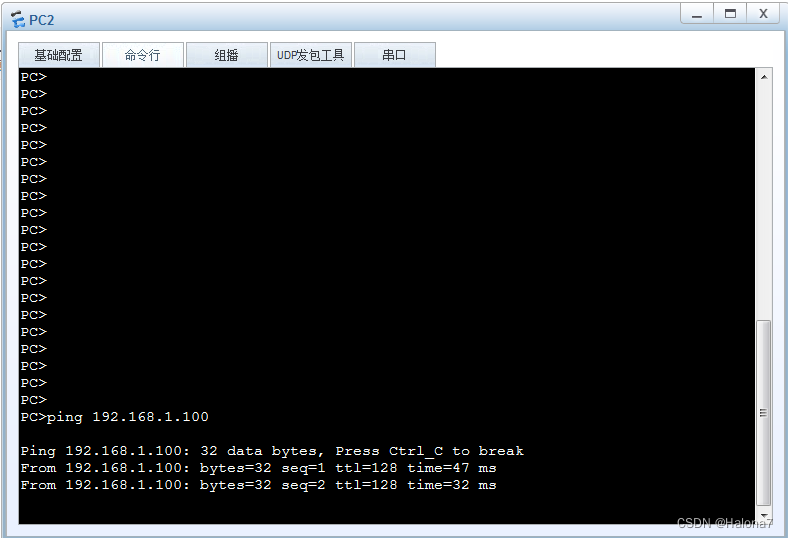

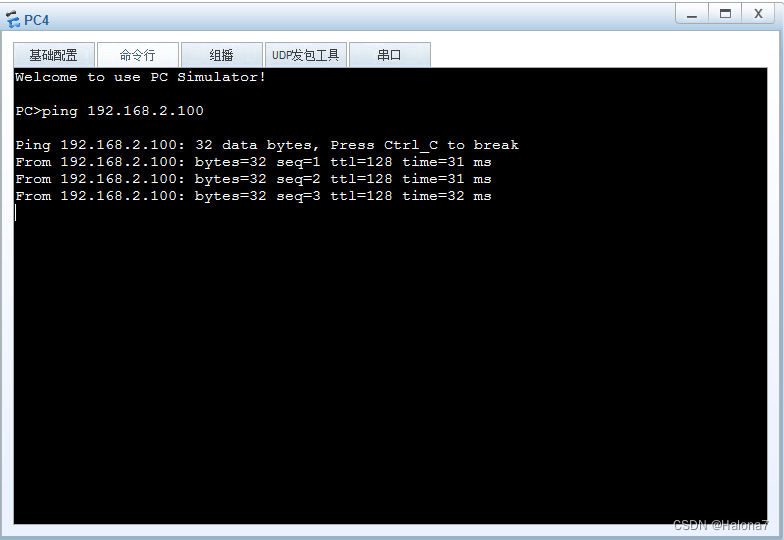

pc2可ping通pc1，pc4可ping通pc3。

八、路由器配置

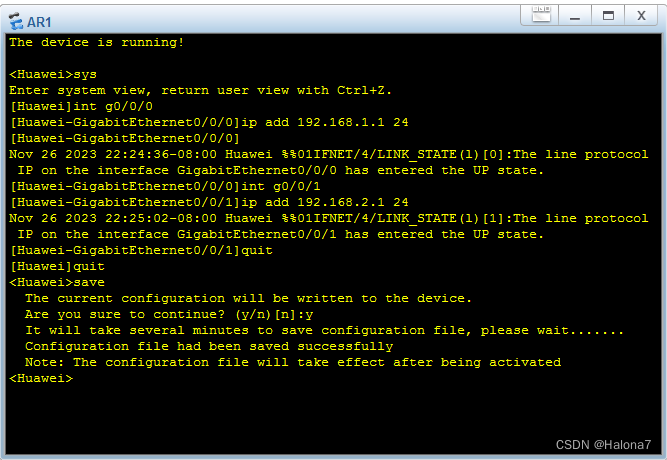

双击路由器，配置路由器命令如下：

sys

int g0/0/0

ip add 192.168.1.1 24

int g0/0/1

ip add 192.168.2.1 24

quit

save //保存路由器的配置，否则配置会丢失

九、拓扑验证

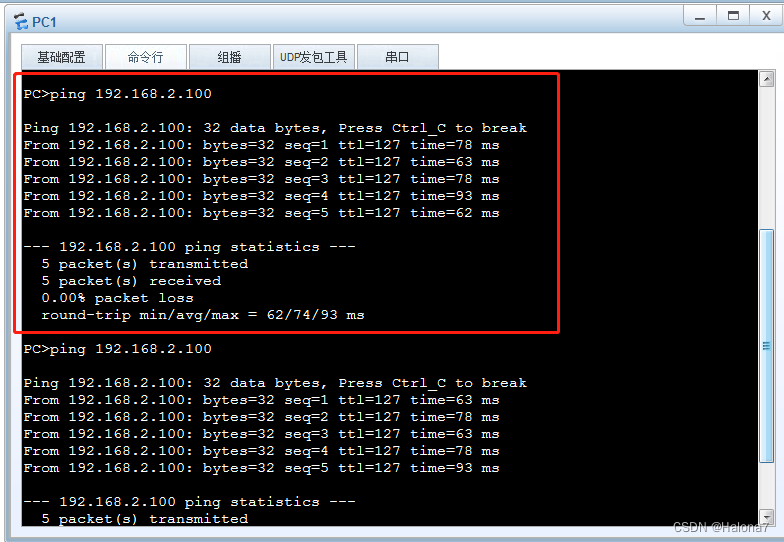

pc1可ping通pc3：

十、保存拓扑图

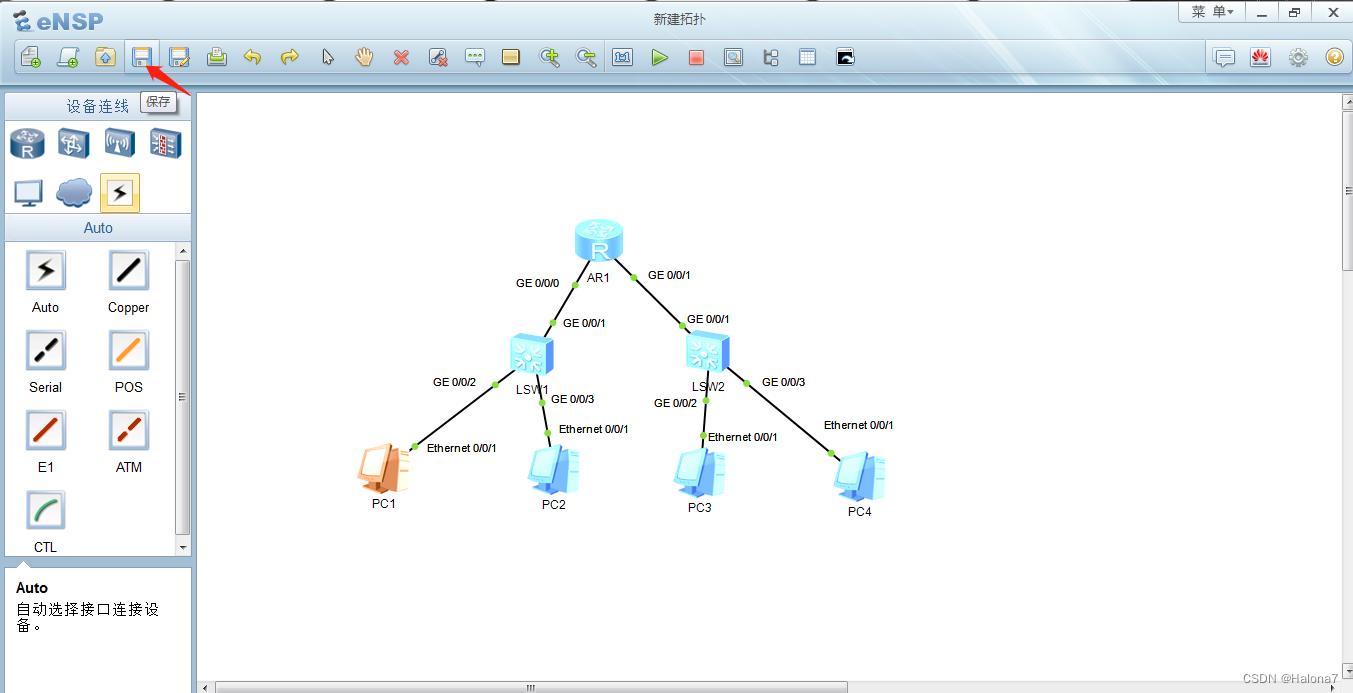

保存拓扑图：

#写在后面

从软件测试工程师转型网络安全工程师的小菜鸟，欢迎批评指正~欢迎一起交流~
