CAD数据有带号和无带号配准

检查

使用AutoCAD检查拿到的cad数据，查看是否x坐标是否有带号，一般有带号的cad数据它的x坐标有8位，y坐标有7位。其中x坐标它的前两位就是带号。

无带号配准：

检查元数据

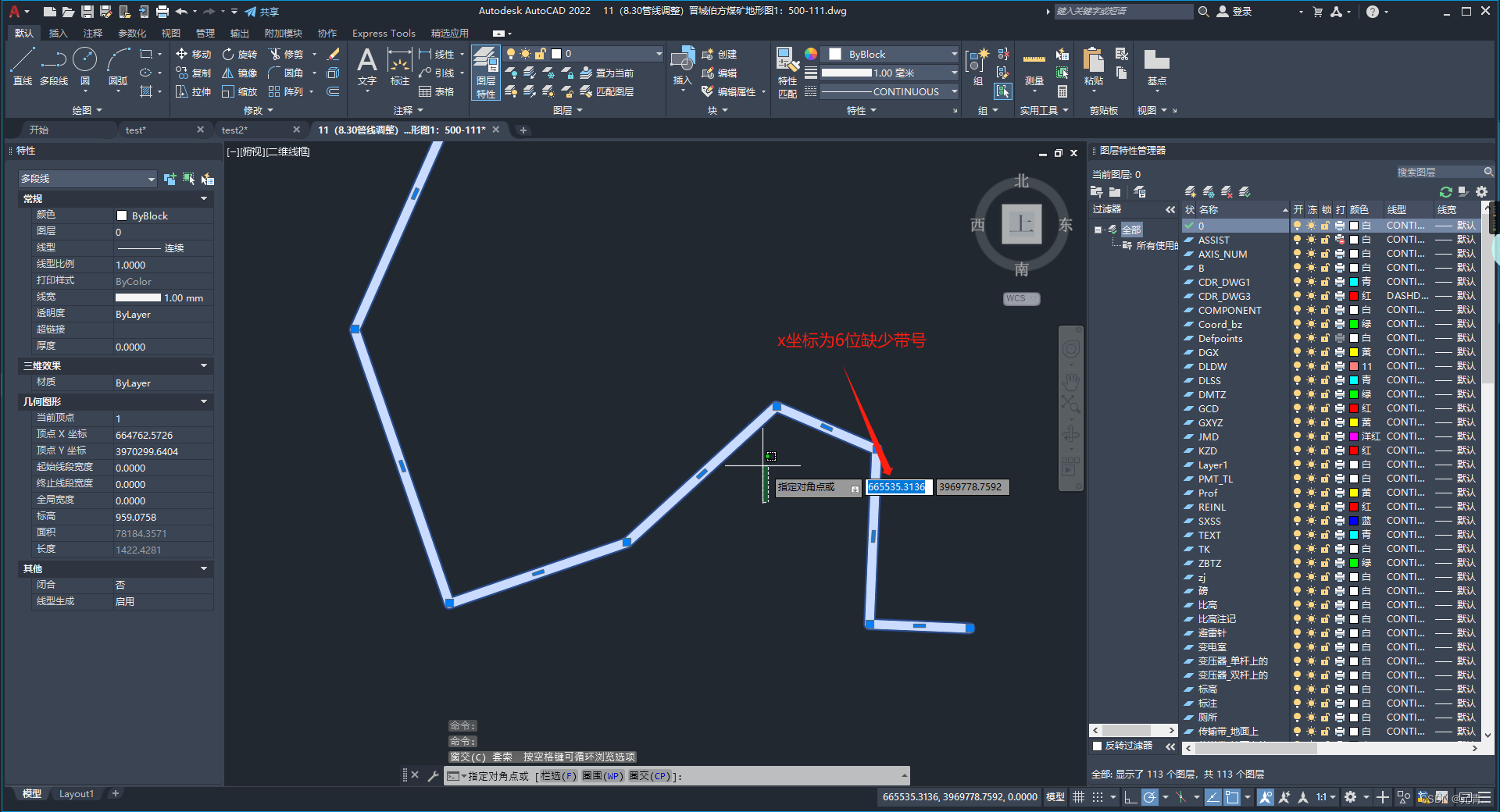

首先知道图纸的坐标系，如果检查到cad元数据x坐标带号缺失（也就是x坐标位数为6位），那么可以根据cad所在地大致确定这个数据的带号，然后根据带号计算中央经线就可以进行配准了。

比如：现在确定的这份cad数据所在地的带号为37度带，那么可以计算得到它的中央经线：中央经线 = 带号 * 3；

也就是37 * 3 = 111度

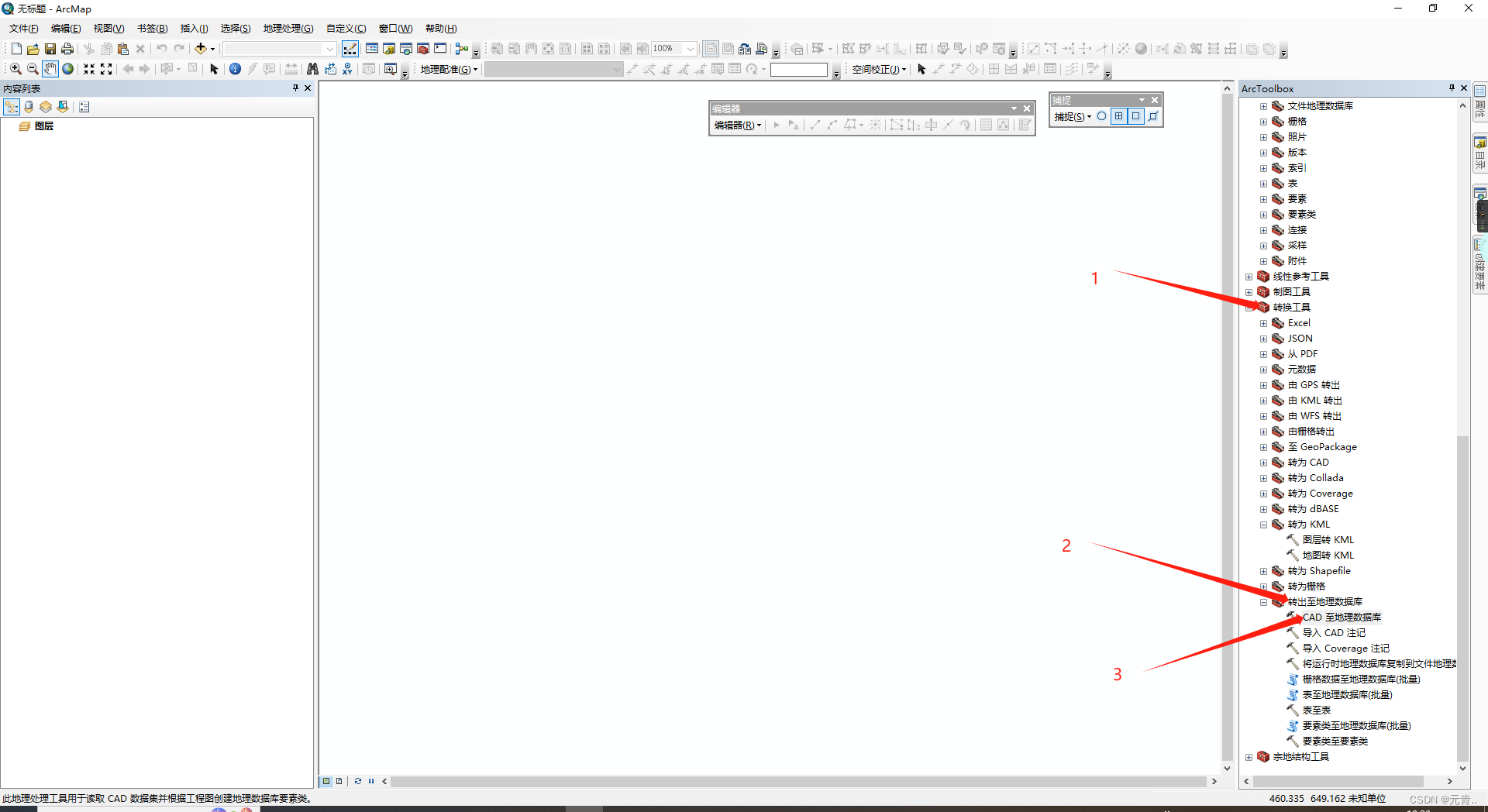

导入cad数据

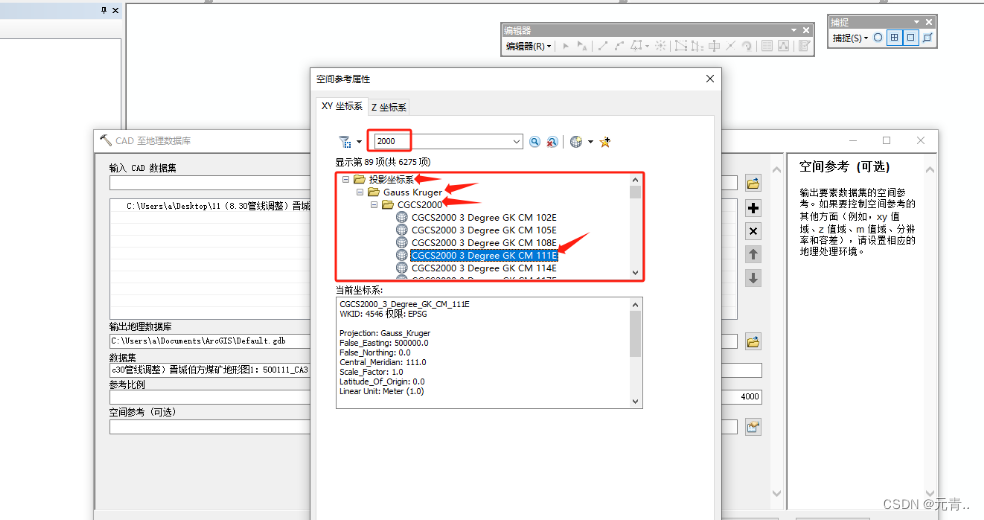

无带号根据中央经线赋予坐标系

设置坐标系

点击确定得到正确的配准后的数据。

有带号配准：

检查元数据

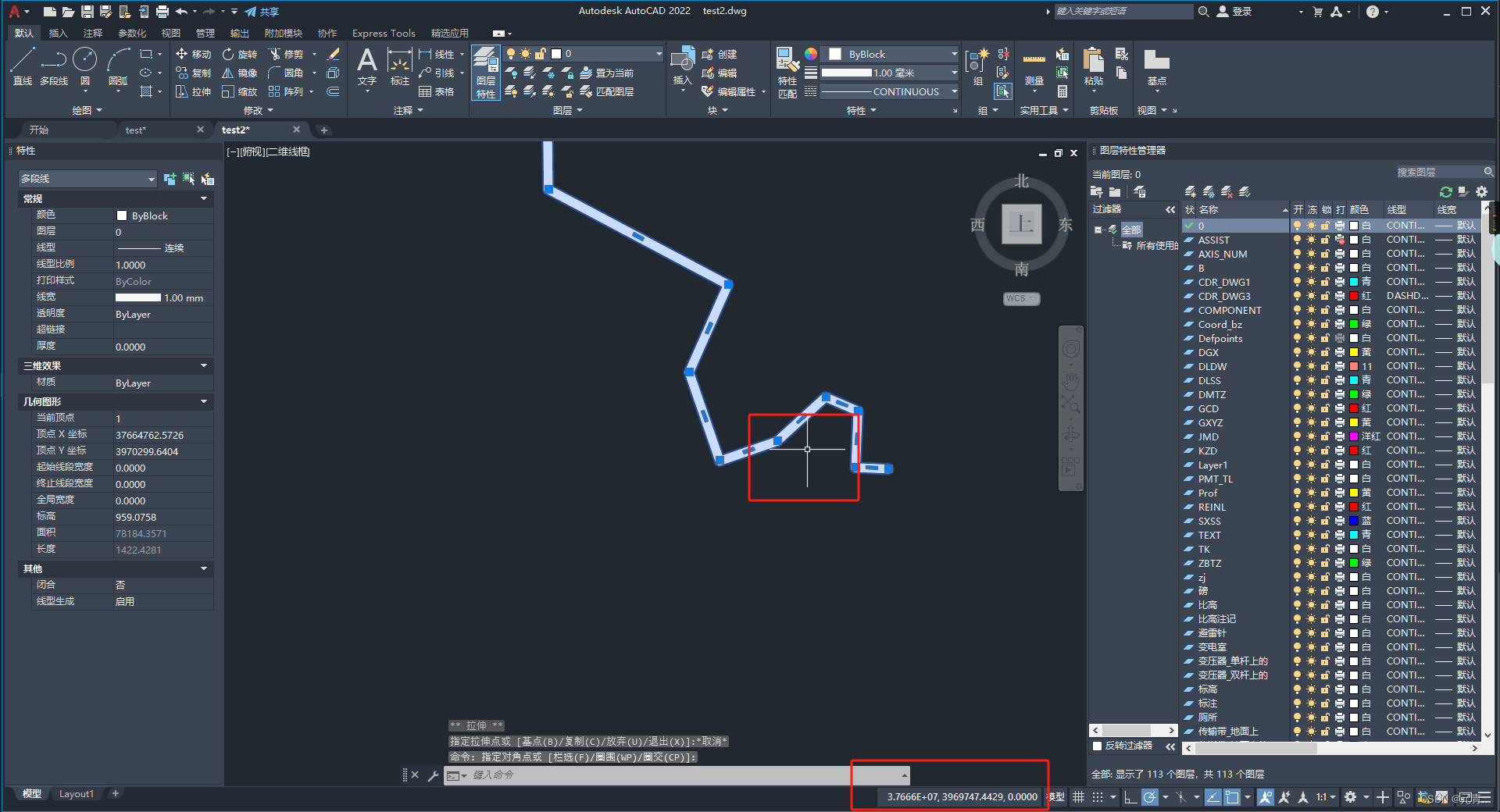

检查cad元数据，如果发现x坐标是8位，那么说明cad数据有带号了（x坐标前两位是带号）。以37度带为例。

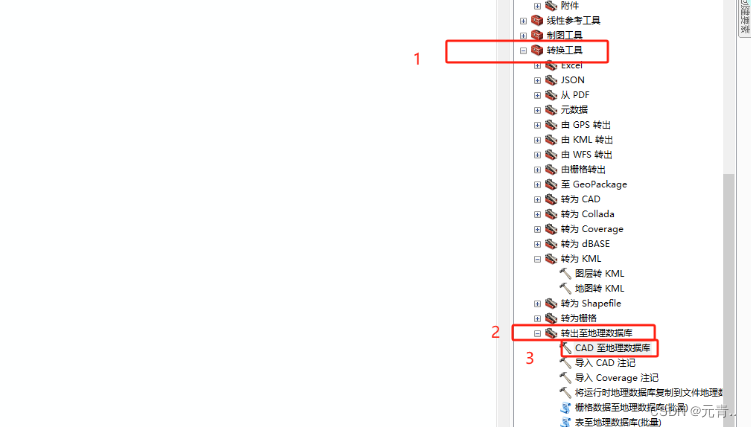

导入CAD数据

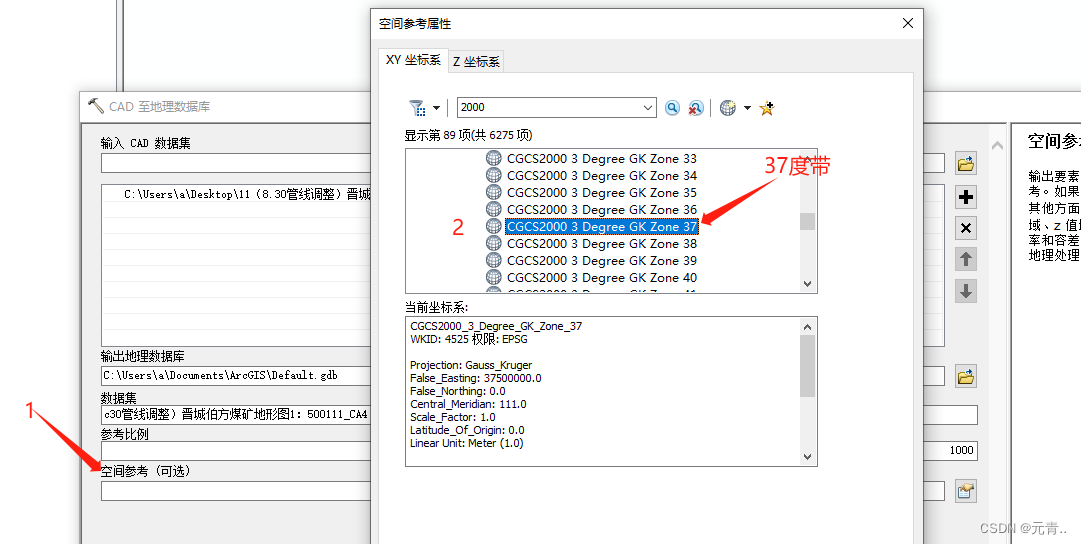

设置坐标系

注：这份数据是从朋友那里拿到的，所以是知道这个cad数据的坐标系的。各位小伙伴如果要参考这篇文章进行配准的话，一般CAD图纸上会有坐标系的说明。
