ArcMap实现CAD图的空间配准

       最近项目有需求，要把工程CAD图纸转为openlayer可加载配置的矢量图，由于CAD图没有地理空间信息，所以首先要对把CAD图转为具有地理空间信息的shp文件。要对CAD图进行空间配准，必须要有控制点。如果没有对应的控制点，可在OSM官网下载要转换地区的.OSM数据（OSM数据下载官网：https://www.openstreetmap.org/），具体步骤如下：

1、没有控制点的，在OSM官网下载所需地区矢量数据（https://www.openstreetmap.org），有控制点，省略该步骤。

由于下载下来的矢量数据.osm格式的，要对其进行转换。

1）首先下载ArcMap对应版本的ArcGIS_Editor_for_OSM，我用的是ArcGIS_Editor_OSM_10_5Desktop.zip。

2）安装下载下来的软件。

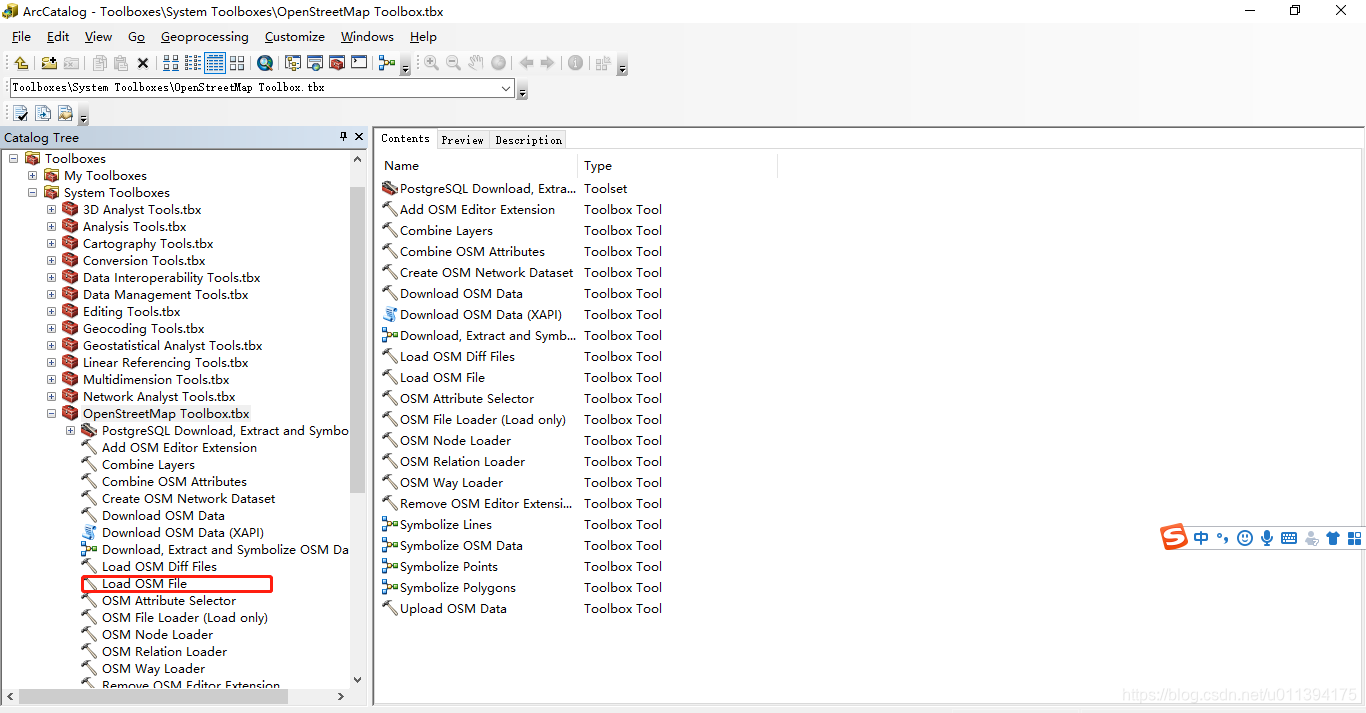

3）打开ArcCatalog，可以看到安装好的工具。

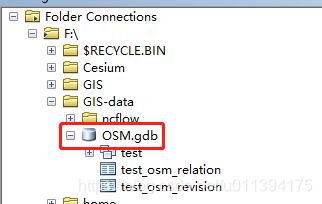

4）建1gdb.我的交OSM.gdb.

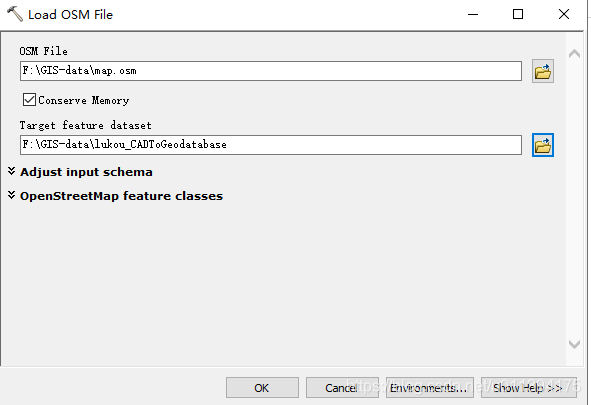

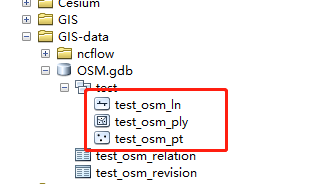

5)双击3）中的Load OSM File,将下载好的map.osm文件转换到对应的gbb中，此时.osm文件转shp完成。



2、ArcMap中对CAD图形进行配准

 1）加载CAD数据

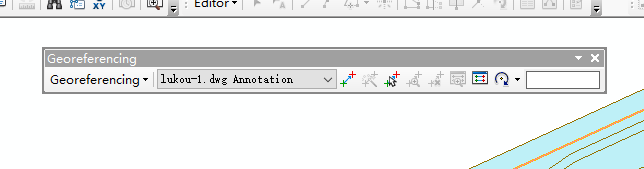

2）打开地理配准工具条。

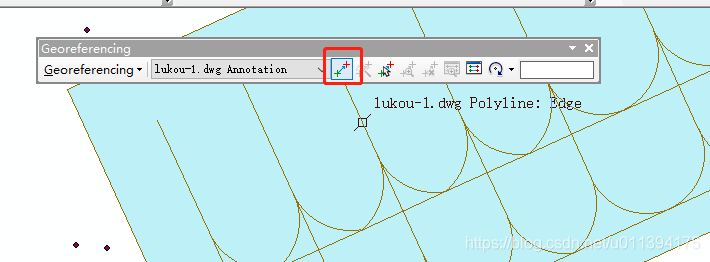

3）添加控制点。

选择添加控制点工具，在已知控制点坐标的情况下，先左键单击要配准的点，然后单击右键，输入X和Y坐标。在用已知矢量数据校正的情况下（如采用1下载的数据作为目标控制点），加载该矢量数据，然后先选中CAD图中的点，再在目标矢量数据中选中对应的点。选取n个点，自己决定选点的数量。控制点选取完毕

4）配准。

选择Georegerencing下的Update Display。可以看到配准后的数据。至此数据配准完成。
