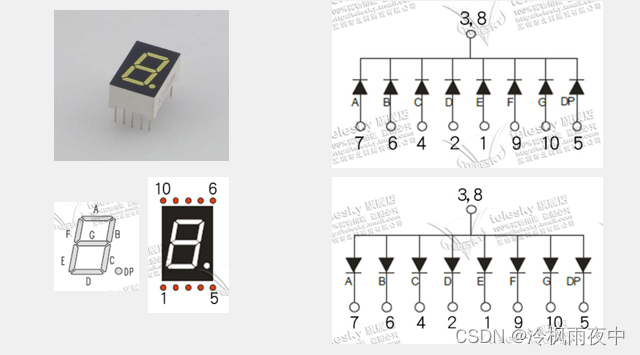

LED的两种连接：共阳极和共阴极（stc89c52使用的是共阴极连接）

以共阴极为例：如果要显示数字6，则需要点亮 A，C，D，E，F，G

位选：3和8要接上低电平

段选：A，C，D，E，F，G接上高电平

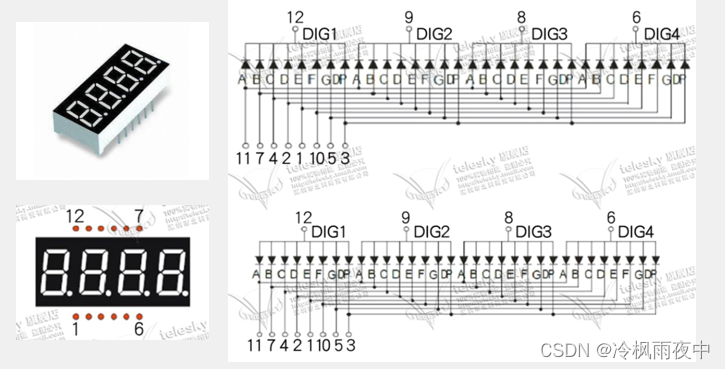

四位一体的数码管：可以看出同一时刻，数码管只能显示同一个数字

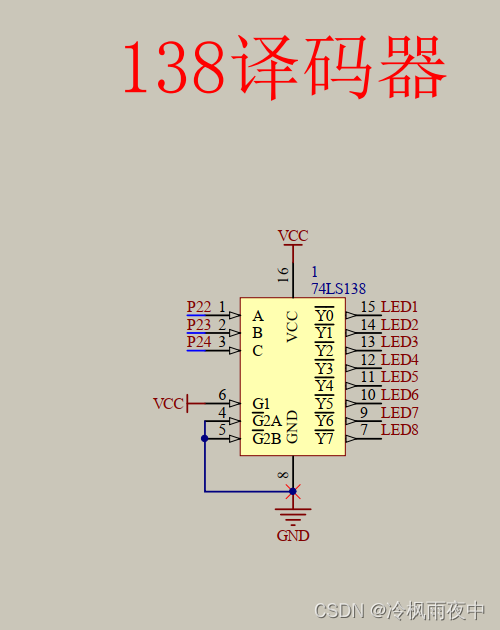

位选 ---d138译码器（0为选中）

通过单片机3个引脚控制，8个LED位。例如：

选择LED1 ----> CBA = 000-----> Y0

选择LED5 ----> CBA = 100-----> Y4

选择LED8 ----> CBA = 111-----> Y7

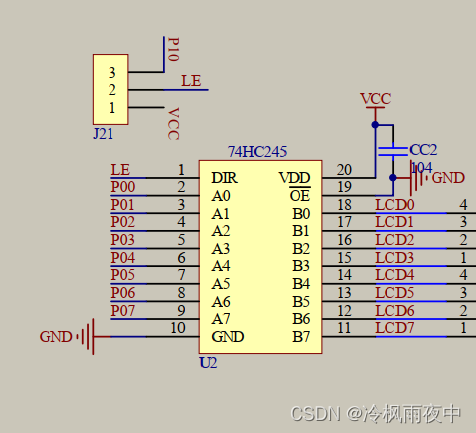

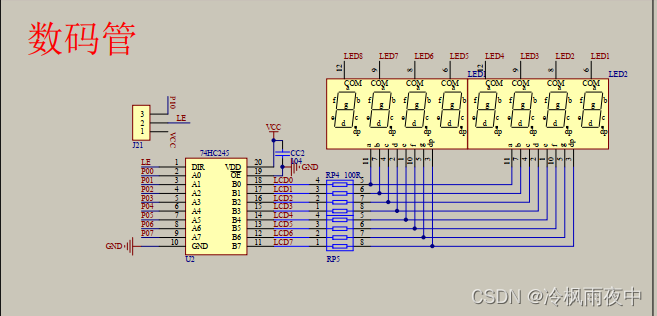

段选 ---- 控制每个数码管a,b,c,d,e,f,g,dg

其中 J21控制74HC245 的数据传输方向。

LE 接VCC高电平 -----> 从A 到 B

LE 接GND低电平 -----> 从B到A

为什么要用一个74HC245芯片？

因为高电平点亮LED不够稳定，需要这个芯片加强信号！

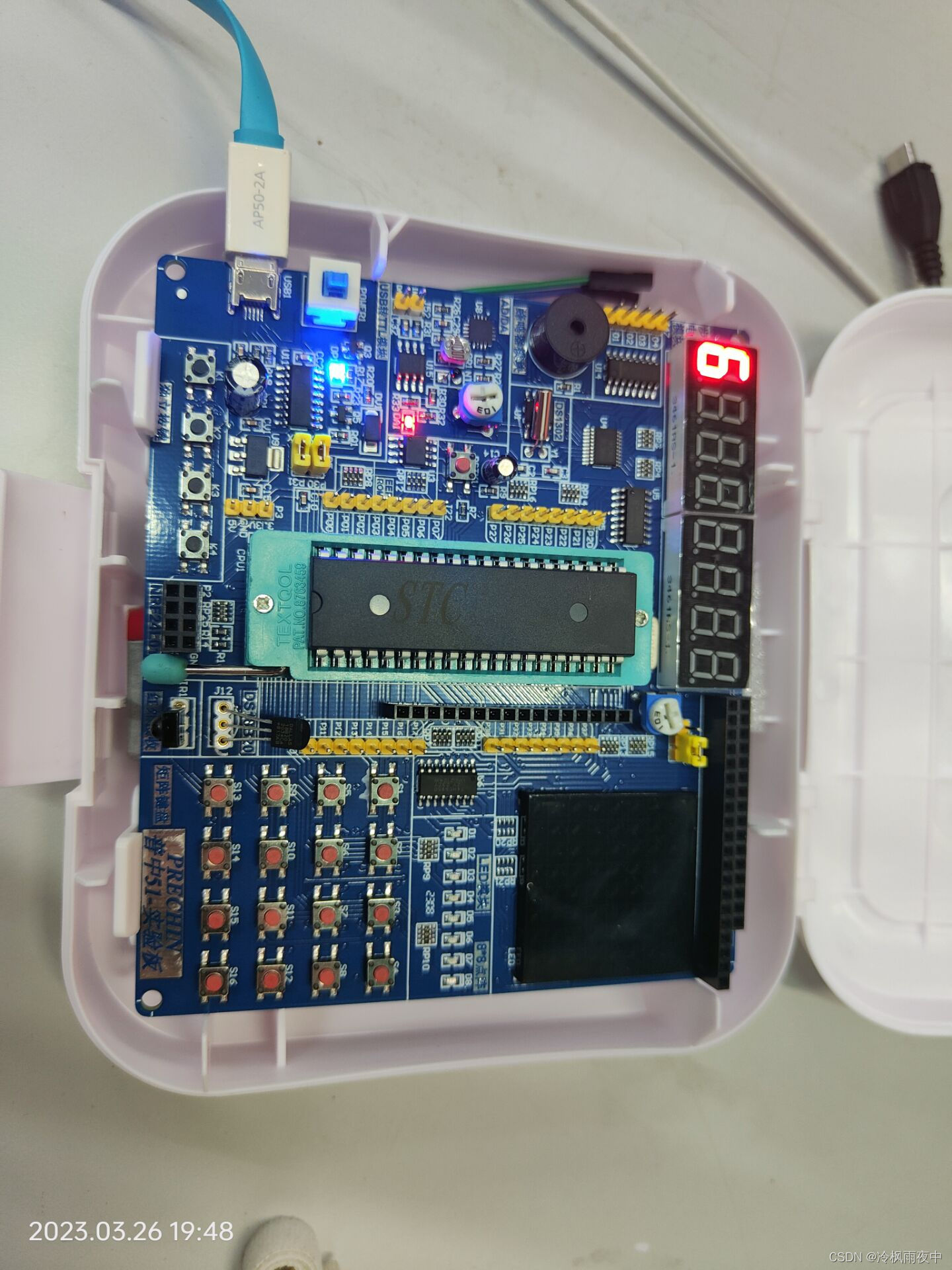

1、点亮一个静态数码管---点亮第一个数码管显示数字6

位选： 选中LED8 ----> CBA=111

P2_4 = 1；P2_3 = 1；P2_2 = 1

段选：选中a,c,d,e,f,g

0111 1101 ----> 十六进制：0x7D

P0 = 0x7D

#include <REGX52.H>
void main()
{
	while(1)
	{
		P2_4=1;   // 138 译码器 C
		P2_3=1;  // 138 译码器 B
		P2_2=1;  // 138 译码器 A
		P0= 0x7D;
	}
}

程序优化：将显示封装到函数中

#include <REGX52.H>

unsigned char NumberArray[]={0x3F,0x06,0x5B,0x4F,0x66,
0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x00,};

// location：第几个数码管显示   Number：数码管显示的数字
void display(unsigned char location,Number)
{
	switch(location)    //位选
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;    // 选中第一个数码管，LED8
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
		default:P2_4=1;P2_3=1;P2_2=1;
	}

	P0 = NumberArray[Number];
}

void main()
{
	while(1)
	{
		display(1,14);    //第一个数码管显示E
	}
}

2、动态数码管显示（多位数码管显示）

数码管的消影现象（图片中1,2,3 并没有显示清除，有阴影）：

问题：位选段选（这个位置会发生问题）位选段选位选段选

解决：位选段选清零位选段选清零位选段选

#include <REGX52.H>

unsigned char NumberArray[]={0x3F,0x06,0x5B,0x4F,0x66,
0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x00,};
void Delay(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

void display(unsigned char location,Number)
{
	switch(location)    //Î»Ñ¡
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;    // Ñ¡ÖÐµÚÒ»¸öÊýÂë¹Ü LED8
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
		default:P2_4=1;P2_3=1;P2_2=1;
	}

	P0 = NumberArray[Number];
	Delay(1);    //先延迟1ms
	P0=0x00;     //清零数码管

}

void main()
{
	while(1)
	{
		display(1,1);
		display(2,2);
		display(3,3);
	}
}

Delay(1); //先延迟1ms
P0=0x00; //清零数码管
