计算机网络之物理层：4、编码和调制

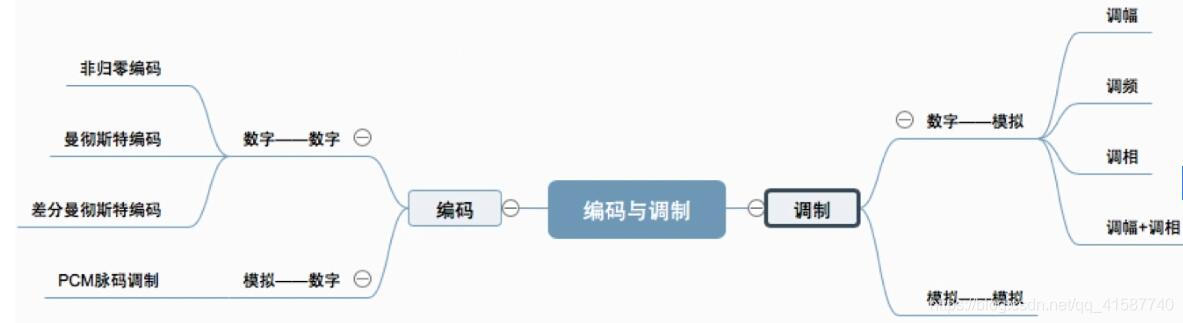

思维导图：

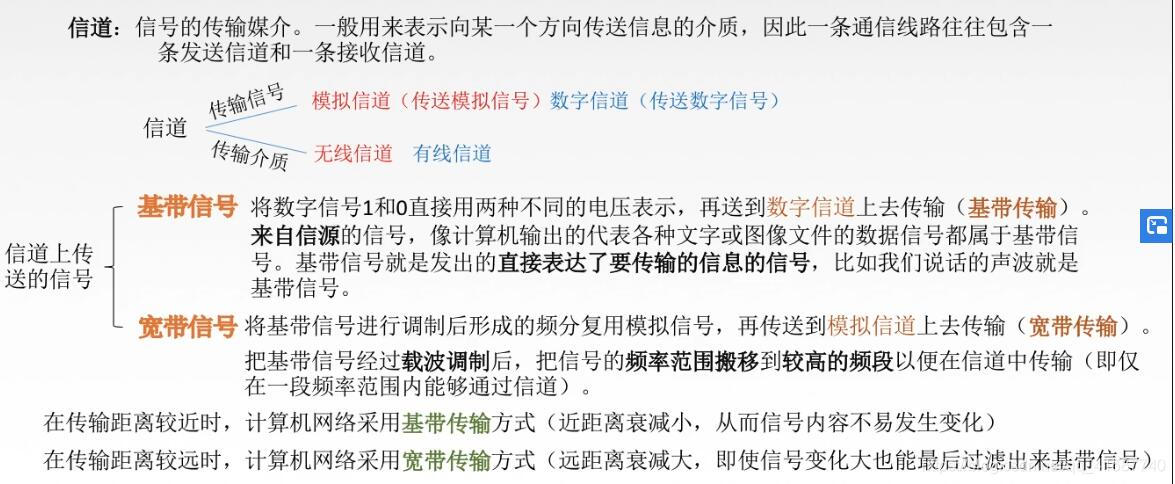

基带信号和宽带信号：

说白了宽带信号就是对从信源传出的基带信号进行加工强化让他可以在高衰减后仍然可以分辨。基带信号在数字信道传播，但宽带信号在模拟信道传播

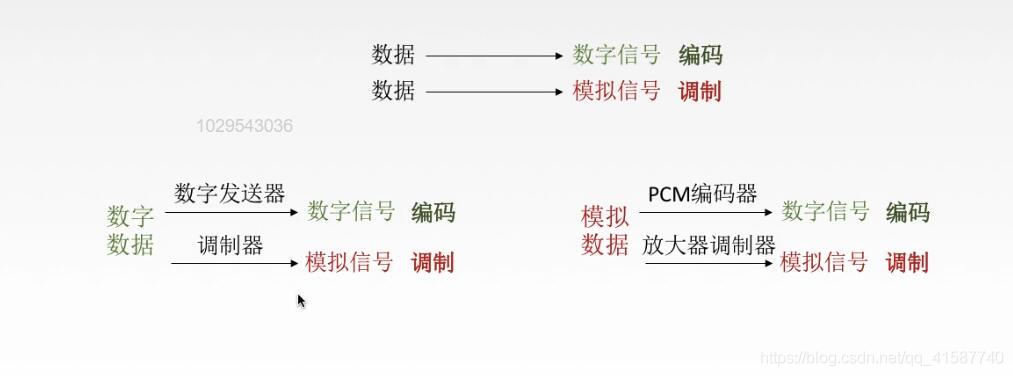

编码和调制：

数据要放到链路上传播，必须要先转化成信号，由此产生了编码和调制

编码：将数据转化成数字信号的过程
调制：将数据转化成模拟信号的过程

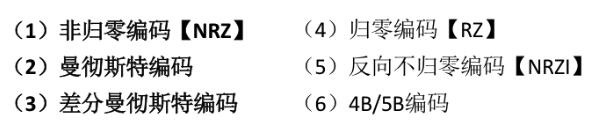

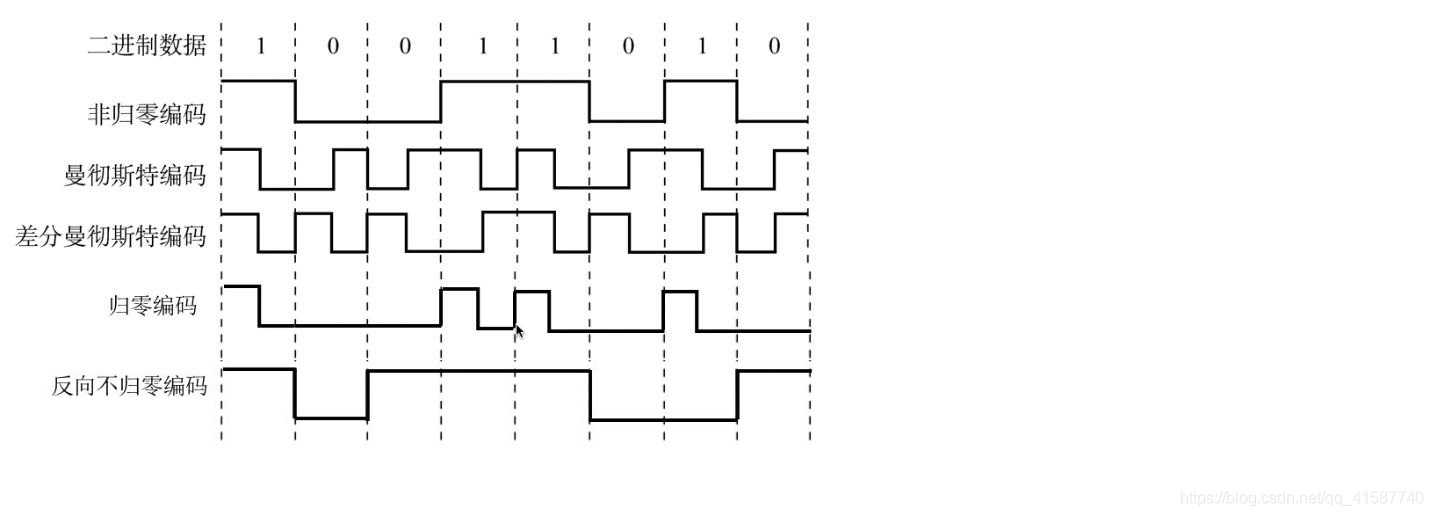

数字数据编码为数字信号：

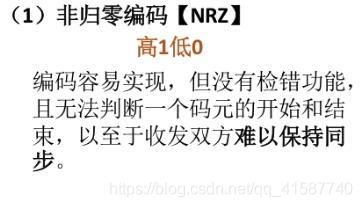

1、非归零编码：

当发送的数据为一连串0或1时，接收方就无法判断这是多少个0或1，就会出现不同步的现象，除非在建立一条信道用来同步双方的时钟周期

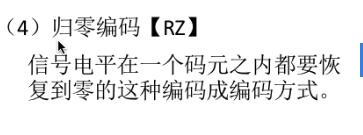

2、归零编码：

这种方式会让大部分的信号处于低电平状态，信道的利用率不高；同时也存在着不同步的问题

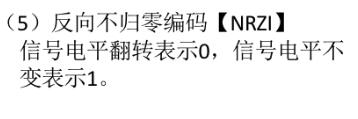

3、反向不归零编码：

当传输的数据全1时，仍会出现不同步问题

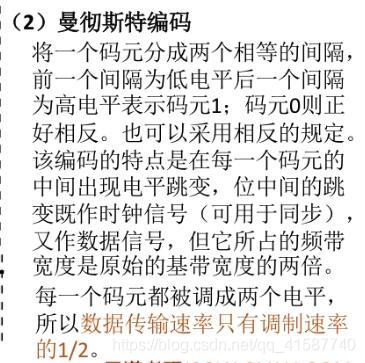

4、曼彻斯特编码：

这是一种优秀的编码算法，但是传输速率只有调制速率的1/2;在一个时钟周期内，脉冲会改变俩次，但是只传了1位bit，即俩个电平表示了1bit，所以只有1/2

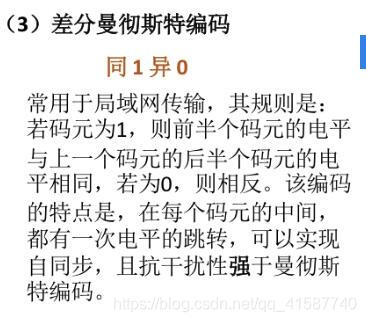

5、差分曼特斯特编码：

6、4b/5b编码：
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200223083048320.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQxNTg3NzQw,size_16,color_FFFFFF,t_70
了解即可

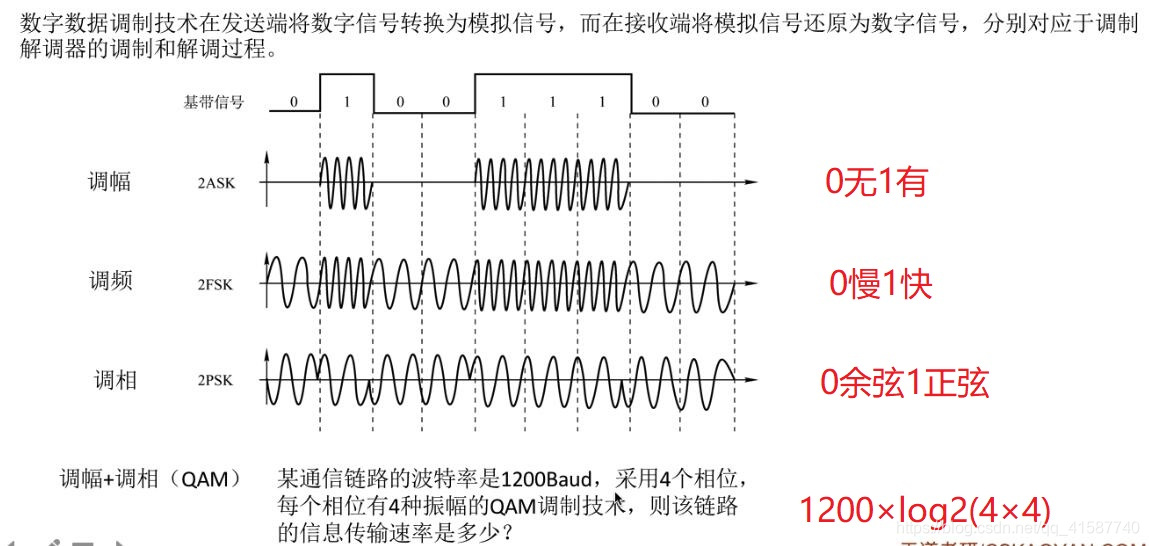

数字数据调制为模拟数据：

数字数据调制为模拟数据：

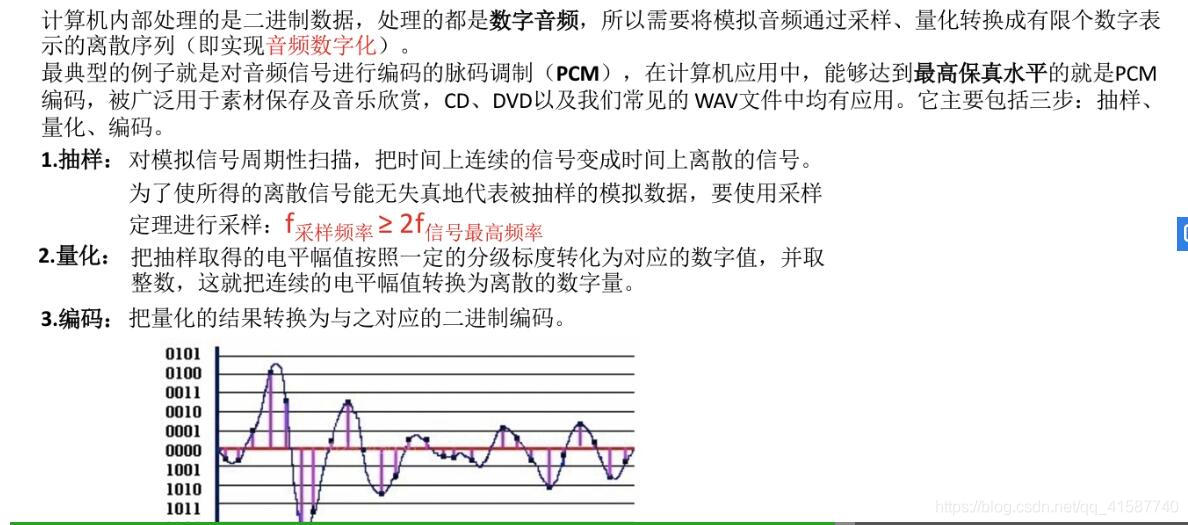

为什么f_采样频率 >= 2f_{信号最高频率} ？

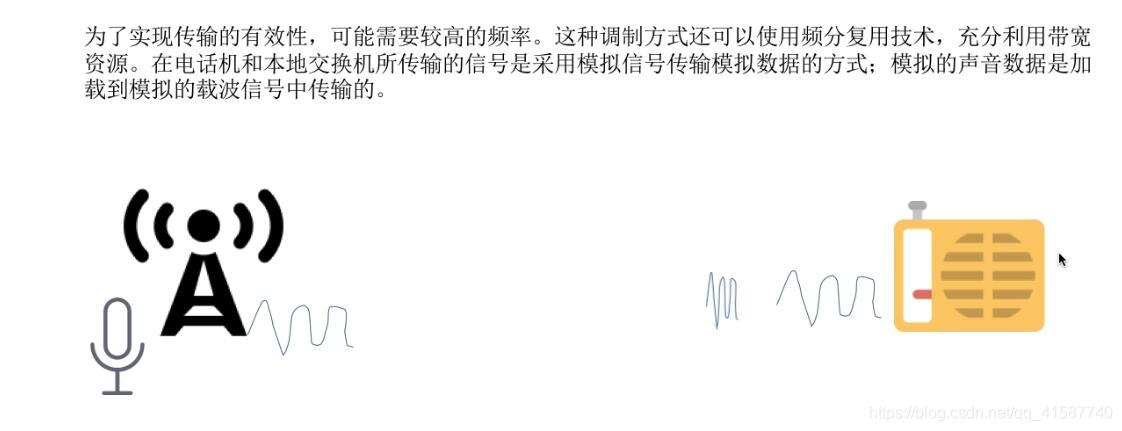

模拟数据调制为模拟数据：

例如，一个电台要进行广播，但是直接从基站发出的信号频率较低抗干扰能力差，无法进行远距离的传输或者应对强干扰天气，所以我们要把从基站发出的信号搬到一个较高的频率上进行传播，这个过程就叫做调制；接收端在从高的频率调到低的频率进行接收，这个过程就叫做解调。
