文章详细描述了通过CP226实验系统进行8位模型机中寄存器A和W的操作过程，包括如何设置控制信号，以及在按压和释放STEP键时寄存器的变化。通过实际操作演示了如何将数据如8AH、6CH、55H和66H写入A和W寄存器。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

按住STEP脉冲键实验现象? (实验箱中有什么变化)

放开STEP 键实验现象? (实验箱中有什么变化)

数据是在什么时候被打入寄存器的？

实验目的和要求

目的：了解模型机中各种寄存器结构、工作原理及其控制方法。

要求：利用CP226 实验系统上的K16..K23 开关做为DBUS 的数据，其它开关做为控制信号，将数据写入累加器A，寄存器W。

实验环境

Cp226 实验仪

实验内容与过程

【实验涉及的电路及原理】

寄存器的作用是用于保存数据的，因为我们的模型机是8位的，因此在本模型机中大部寄存器是8 位的，标志位寄存器(Cy, Z)是二位的。

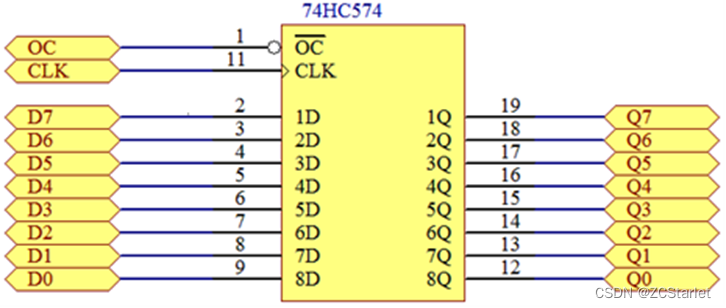

用74HC574（八D边沿触发触发器(三态)）来构成寄存器。74HC574 的功能如下：

1. 在CLK的上升沿将输入端的数据打入到8个触发器中

2. 当OC = 1 时触发器的输出被关闭，当OC=0 时触发器的输出数据

OC	CLK	Q7..Q0	注释
1	X	高阻态	OC为1时触发器的输出被关闭
0	0	Q7..Q0	当OC=0时触发器的数据输出
0	1	Q7..Q0	当时钟为高时，触发器保持数据不变
X	↑	D7..D0	在CLK的上升沿将输入端的数据打入到触发器中

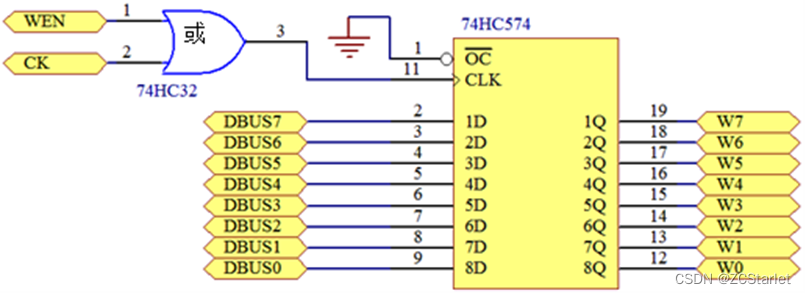

连接线表

连接	信号孔	接入孔	作用	状态说明
1	J1座	J3座	将K23-K16接入DBUS[7:0]	实验模式：手动
2	AEN	K3	选通A	低电平有效
3	WEN	K4	选通W	低电平有效
4	CK	已连	ALU工作脉冲	上升沿打入

系统清零和手动状态设定：K23-K16开关置零，按[RST]钮，按[TV/ME]键三次，进入"Hand......"手动状态。

将8AH写入A寄存器

二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据8A H

K23	K22	K21	K20	K19	K18	K17	K16
1	0	0	0	1	0	1	0

置控制信号为：

K4(WEN)	K3(AEN)
1	0

按住STEP脉冲键，CK由高变低，这时寄存器A的黄色选择指示灯亮，表明选择A寄存器。放开STEP键，CK由低变高，产生一个上升沿，数据8AH被写入A寄存器。

将6cH写入W寄存器

二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据6CH

K23	K22	K21	K20	K19	K18	K17	K16
0	1	1	0	1	1	0	0

置控制信号为：

K4(WEN)	K3(AEN)
0	1

按住STEP脉冲键，CK由高变低，这时寄存器W 的黄色选择指示灯亮，表明选择W寄存器。放开STEP 键，CK 由低变高，产生一个上升沿，数据6CH 被写入W 寄存器。

实验结果与分析

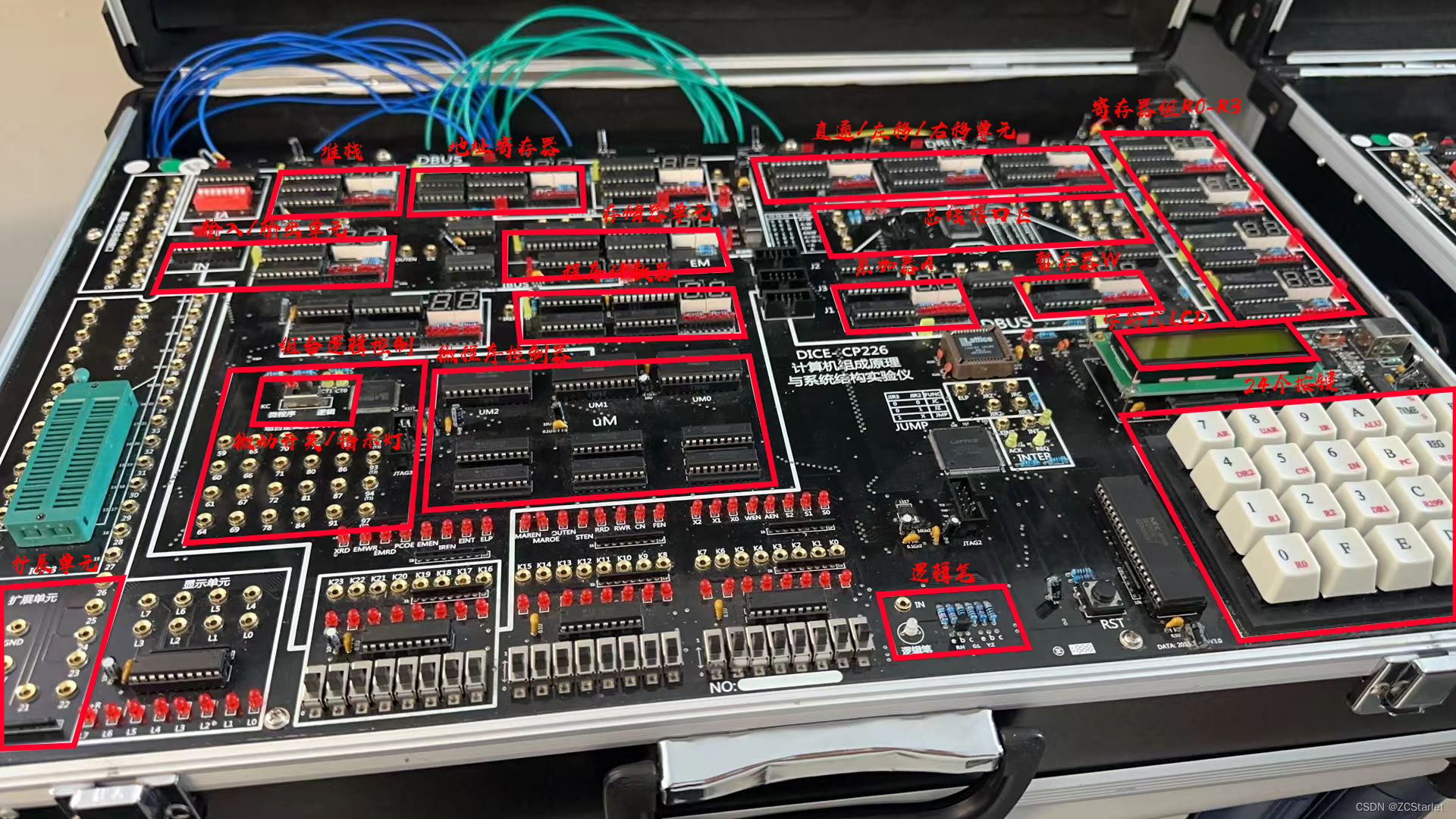

实验箱主要部件

DICE-CP2226为实验者提供运算器模块ALU，众多寄存器模块（A，W，IA ，ST，MAR，R0…R3等），程序计数器模块PC，指令部件模块IR，主存模块EM，微程序控制模块〈控存〉uM，微地址计数器模块UPC，组合逻辑控制模块及I/O等控制模块。

各模块间的电源线、地线、地址总线和数据总线等已分别连通，模块内各芯片间数据通路也已连好，各模块的控制信号及必要的输出信号已被引出到主板插孔

实验平台上有寄存器组R0-R3、运算单元、累加器A、暂存器W、直通/左移/右移单元、地址寄存器、程序计数器、堆栈、中断源、输入/输出单元、存储器单元、微地址寄存器、指令寄存器、微程序控制器、组合逻辑控制器、扩展单元、总线接口区、微动开关/指示灯、逻辑笔、脉冲源、管理单片机、24个按键、字符式LCD、RS232口。
