RB与LCID的映射

LTE

R15之前，LTE下共有3个SRB，分别是SRB0/SRB1/SRB2，R15中又增加了SRB4，定义如下：

• SRB0 is for RRC messages using the CCCH logical channel;//用于承载CCCH上的RRC消息，用于RRC建立/恢复/重建过程。

• SRB1 is for RRC messages (which may include a piggybacked NAS message) as well as for NAS messages prior to the establishment of SRB2, all using DCCH logical channel;//用于承载DCCH上的RRC消息，在SRB2建立之前，也用于承载NAS消息。

• SRB2 is for RRC messages which include logged measurement information as well as for NAS messages, all using DCCH logical channel. SRB2 has a lower-priority than SRB1 and is always
  configured by E-UTRAN after security activation. SRB2 is not applicable for NB-IoT;//用于承载NAS消息。

• SRB4 is for RRC messages which include application layer measurement reporting information, all using DCCH logical channel. SRB4 can only be configured by E-UTRAN after security activation. SRB4 is not applicable for NB-IoT.//用于承载RRC上的测量信息。

SRB与逻辑信道的映射

• SRB0 : logicalChannelIdentity -0;//默认存在，不需要建立

• SRB1 : logicalChannelIdentity -1;

• SRB2 : logicalChannelIdentity -2;

• SRB4 : logicalChannelIdentity -4;

DRB与逻辑信道的映射

没有默认值，由网络配置。

NR

NR同样有4个SRB，分别是SRB0/SRB1/SRB2/SRB3，SRB0/SRB1/SRB2与LTE相同，但多了一个SRB3，

SRB3 is for specific RRC messages when UE is in (NG)EN-DC or NR-DC, all using DCCH logical channel//在DC情况下，也就是LTE为主节点时，SRB3用于传输NR下 RRC信息。

SRB与逻辑信道的映射

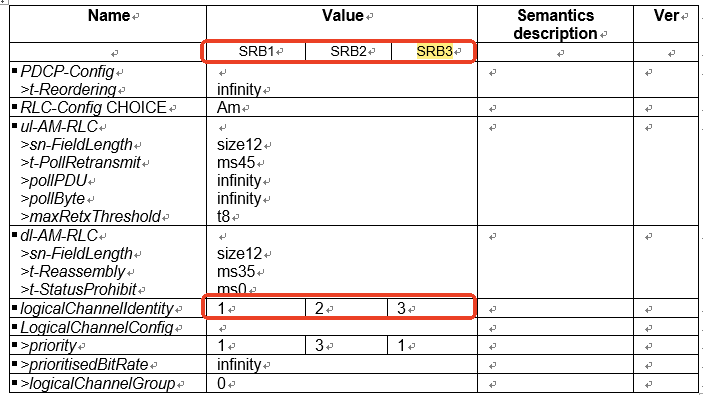

Default SRB configurations

值得注意的是，这里的映射表是Default SRB configurations，也就是默认映射配置，网络是可以下发RRC信令来改变这种配置的，例如在ENDC情况下，是没有SRB1/SRB2的，网络是可以将逻辑信道1/逻辑信道2配置给DRB的，如下图就是将逻辑信道1配置给DRB1：

DRB与逻辑信道的映射

没有默认值，由网络配置。
