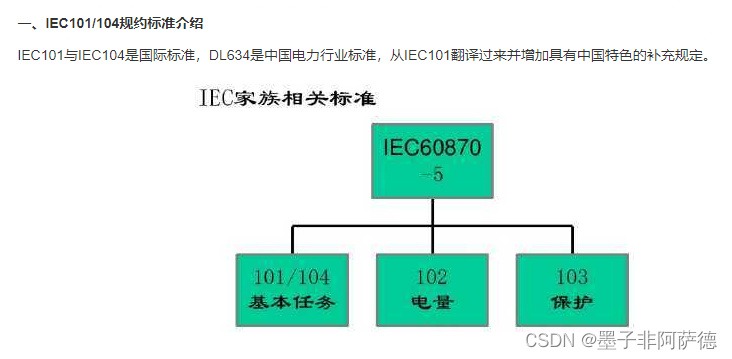

IEC 103/104

IEC101 串口通信  串口远动协议 控制区和数据区，(信息体地址，装置地址等)

IEC102 电量采集

IEC103 保护设备的通信  串口  实时监测 各种故障 103协议就是用来保护装置和后台监控进行通信的。

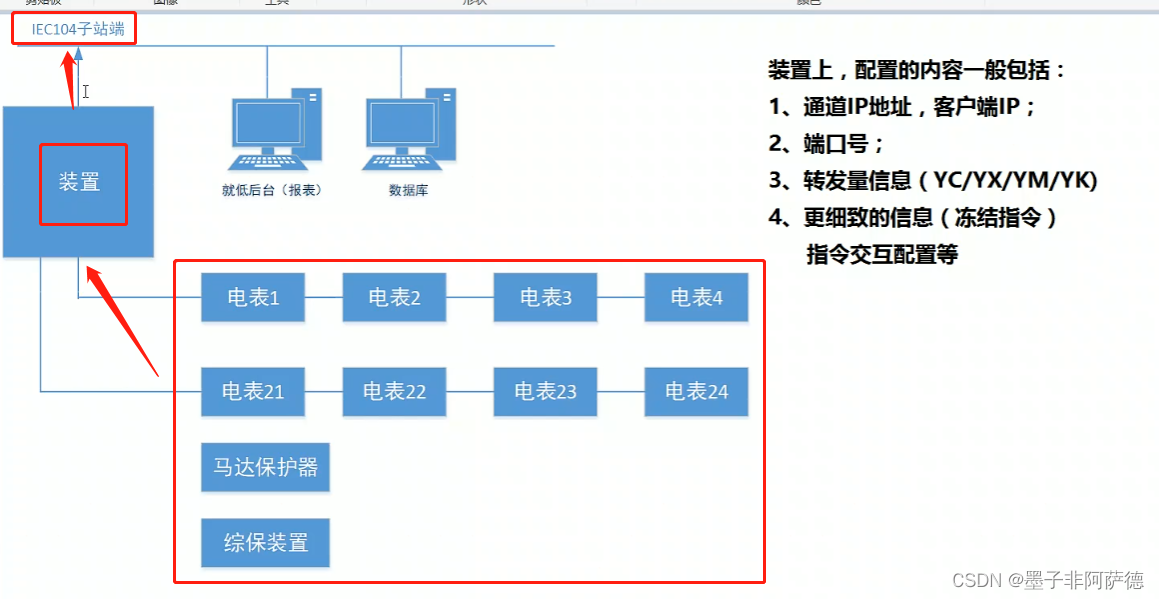

IEC104 调度自动化系统、厂站之间的通讯 网络 帧里面多了一个apci的部分

•IEC101协议 站级监控数据传输至电力调度中心常用协议，

• IEC102协议 站级电度量数据传输至电力调度中心常用协议

• IEC103协议 站级监控系统接入电力设备常用协议

• IEC104协议 站级监控数据传输至电力调度中心常用协议，站级系统间通讯常用协议

• 61850协议 站级监控系统接入电力设备常用协议

四遥功能即遥信(YX),遥测(YC),遥控(YK)和遥脉(YM)。

遥信：要求采用无源接点方式,即某一路遥信量的输入应是一对继电器的触点,或者是闭合,或者是断开

遥测：遥测往往又分为重要遥测、次要遥测、一般遥测和总加遥测等。遥测功能常用于变压器的有功和无功采集;线路的有功功率采集;母线电压和线路电流采集;温度、压力、流量(流速) 等采集;周波频率采集和其它模拟信号采集。

遥控：采用无源接点方式,要求其正确动作率不小于99.99 %. 所谓遥控的正确动作率是指其不误动的概率,一般拒动不认为是不正确,遥控功能常用于断路器的合、分和电容器以及其它可以采用继电器控制的场合。
遥脉：通过使用脉冲信号向系统发送信息为遥脉,常用在综合自动化系统的电能计量中。

五遥：遥信、遥测、遥控、遥调、遥视
遥测：得利用电子技术远方测量中显示诸如电流、电压、功率、压力、温度等模拟量的系统技术；
遥信：远方监视电气开关和设备、机械设备的工作状态和运转情况状态等；
遥控：远方控制或保护电气设备及电气机械化的分合起停等工作状态等；
遥调：远方设定及调整所控设备的工作参数、标准参数等；
遥视：监视并记录变电站的安全及设备的运行情况，同时具有防火防盗的功能。



端口号 ：IEC104默认2404



总结：

1、IEC101用于串口通调度，属于远动规约；IEC104是IEC101的网络版，属于远动规约。

2、IEC101/104规约有两种传输方式：平衡式和非平衡式传输。

1）在点对点和多个点对点的全双工通道结构中采用平衡式传输方式，在其它通道结构中只采用非平衡式传输方式。

2）平衡式传输方式中IEC101规约是一种“问答+循环”式规约(Polling)，即主站端和子站端都可以作为启动站；而当其用于非平衡式传输方式时IEC101规约是问答式规约，只有主站端可以作为启动站。

A
地址域
ACD
请求访问位，ACD=1:表示终端有1级用户数据，希望向主站传输
ASDU
应用服务数据单元是（Application Server Data Unit）
BCR
二进制计数器读数
C
控制域
COI
初始化原因
CON
控制命令
COS
状态量变化(事件变位记录)
COT
传送原因(CAUSE OF TRANSMISSION）
CP56Time2a
七个字节二进制时间
CS
帧校验和
DIQ
带品质描述词的双点信息
DIR
传输方向位  0:主站->终端
DTU
站所终端
EPA
增强性能体系结构
FBP
固定测试图像
FC
链路功能码（Function Code）
FCB
帧计数位
FCV
帧计数有效位  1:帧计数位FCB变化有效
FTU
馈线终端
QRP
复位进程命令限定词
L
报文长度（Length）
NVA
归一化值
PI
参数特征标识
QCC
电能量命令限定词
QDS
品质描述词
QOC
命令限定词
QOI
召唤限定词
QRP
复位进程命令限定词
S/E
选择/执行（Select/Execute）
SCO
单点命令（Single Command）
SIQ
带品质描述词的单点信息
SOE
事件顺序记录（Sequence Of Event）
SQ
单个或者顺序（Single or Sequence）
SVA
标度化值
TI
类型标识（TYPE IDENTIFICATION）
VSQ
可变结构限定词(VARIABLE STRUCTURE QUALIFIER）
SRQ
节准备就绪限定词
SCQ
选择和召唤文件限定词
LSQ
最后的节和段限定词
AFQ
文件或节认可限定词
NOF
文件名称
NOS
节名称
SOF
文件状态
QOS
设定命令限定词

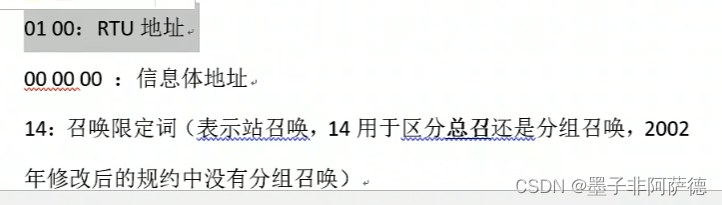

COA
公共地址

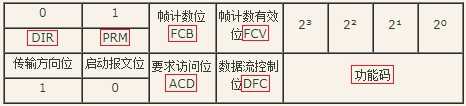

主站 –> 子站

传输方向位DIR DIR=0，表示报文是由主站向子站传输。

启动报文位PRM PRM=1，表示主站向子站传输，主站为启动站。

帧计数位FCB 主站向同一个子站传输新一轮的发送/确认(SEND/CONFIRM)或请求/响应(REQUEST/RESPOND)传输服务时，将FCB 位取相反值，主站为每一个子站保留一个帧计数位的拷贝，若超时没有从子站收到所期望的报文，或接收出现差错，则主站不改变帧计数位(FCB)的状态，重复传送原报文，重复次数为3 次。子站应在接收报文后分析判断FCB位，如子站接收报文的FCB位未改变，则子站重发原来的帧，否则通信不正确。若主站正确收到子站报文，则该一轮的发送/确认(SEND/CONFIRM)或请求/响应(REQUEST/RESPOND)传输服务结束。复位命令的帧计数位常为0，帧计数有效位FCV=0。

帧计数有效位FCV FCV=0 表示帧计数位(FCB)的变化无效。FCV=1 表示帧计数位(FCB)的变化有效。 发送/无回答服务、重传次数为0的报文、广播报文时不需考虑报文丢失和重复传输，无需改变帧计数位(FCB)的状态，因此这些帧的计数有效位常为0。

子站 –> 主站

传输方向位DIR DIR=1 表示报文是由子站向主站传输。

启动报文位PRM PRM=0 表示子站向主站传输，子站为从动站。

要求访问位ACD ACD=1 表示子站希望向主站传输1 级数据。

数据流控制(DFC) DFC=0 表示子站可以继续接收数据。DFC=1 表示子站数据区已满，无法接收新数据。

IEC103规约介绍_dbdoing的博客-CSDN博客最近接到个任务，要让后台跟南瑞的ISA-353G线路光纤纵差保护测控装置通讯，主要任务是取该装置的遥测、遥信和保护事件。这个装置使用IEC103规约，经常一个多星期的研究，总算把103搞懂了。可能层次一般，但必竟完成任务了。 IEC103，有两种通讯模式，平衡模式和非平衡模式，353G用的是非平衡模式，即Pooling模式。刚接触103，就被一堆专业术语给唬住了，其实只要理解了103的通讯_iec103https://blog.csdn.net/bzhxuexi/article/details/16826879

https://blog.csdn.net/bzhxuexi/article/details/16826879https://blog.csdn.net/bzhxuexi/article/details/16826879电力-101/104规约基础1-腾讯云开发者社区-腾讯云 内容包括IEC101/104规约术语及释义（嵌入实际工程C代码），IEC101/104规约标准与遥测量类型转换介绍，IEC101规约遥信、遥测与遥控及加密。紫色文字是超链接，点击自动跳转至相关博文。持续更新，原创不易！ https://cloud.tencent.com/developer/article/2088659

快速了解电力IEC104协议规约_仰科网关的博客-CSDN博客1规约简介IEC104规约是一个广泛应用于电力、城市轨道交通等行业的国际标准。2专业术语解释遥脉（电度量）：是指对现场某装置所发出的脉冲信号进行周期累计的一种远程计数操作。其实，遥脉也可以看成是被具体规定了采用脉冲计数作为测量方法的一种遥测手段，它是遥测中的一种。而传统意义上的四遥中是没有提及遥脉一词的。四遥指的是：遥信、遥测、遥控和遥调（设点）；分别对应数字输入DI、模拟输入AI、数字输出DO和模拟输出AO单点与双点的区别，以遥信为例，单点就是用一位标识一个遥信量，比如开关位置，只采集一个常_104协议https://blog.csdn.net/wgd0707/article/details/122344581

(76条消息) 电网iec 101、104规约解析（Java）_101规约_张二狗和苗翠花的博客-CSDN博客https://blog.csdn.net/zhangyu971014/article/details/79841555

四遥指的是：遥信、遥测、遥控和遥调（设点）；分别对应数字输入DI、模拟输入AI、数字输出DO和模拟输出AO
