Cadence仿真——直流小信号分析（AC）

参考了何乐年的模拟集成电路设计与仿真，仅用于学习记录。

AC仿真时用来计算电路的小信号频率响应特性的。首先计算电路的直流工作点，然后将电路在工作点附近线性化，以此计算电路的频率响应。

参数设置

Frequency扫描：sweep range是频带范围

其他扫描：at frequency填写仿真频率

实例

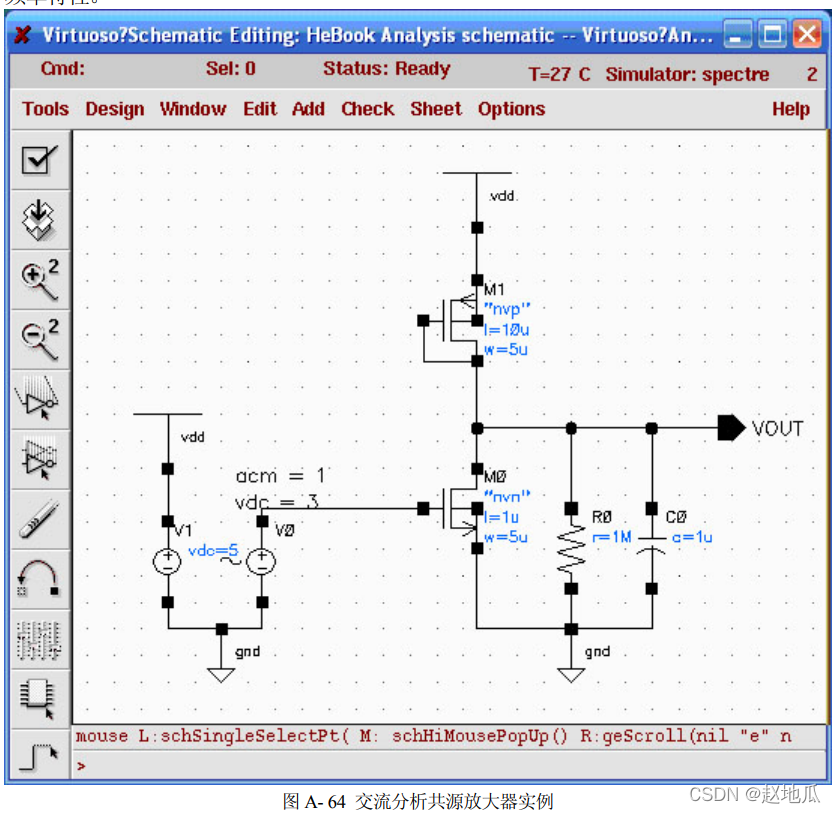

必须先给电路设置交流信号源，常用vsin。在图 A- 64 中，由于交流信号是直接从“M0”管的栅极加入，那么在具有交流信号的同时，必须要给该 MOS 管设置一个直流偏置电压。在信号源中需要设置交流振幅和直流偏置。

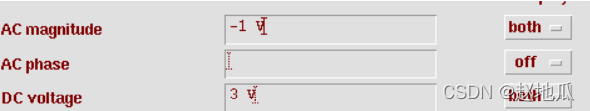

如上图 ，在“vsin”信号的设置中包括交流信号幅值（AC magnitude），交流信号相位（AC phase），直流偏置电压（DC voltage）等多个选项。

“AC magnitude”通常 都设置为 1V，“-1”表示 180°相位翻转。当然，设计者也可以通过设置“AC phase”来表示相 位，“AC phase”缺省设置为 0。“DC voltage”根据实际电路设置偏置即可。该电路中以 1μF 电容和 1MΩ 电阻为负载。

设计者应当区别在仿真器中交流信号和直流偏置信号的差异。例如图 A- 64 中， 如果“M0”的直流偏置电压设置为 1.5V，交流幅值设置为 1V，该 MOS 管阈值电压 1V。那 么“M0”会不会进入到截止区呢（1.5V-1V<1V)？实际上仿真结果显示“M0”管不可能进入截止区。

原因是“AC Analysis”的前提是先进行了“DC Analysis”。所以，电路状态固定，加入交流信号后不会影响直流工作点。在计算电路交流增益时，仿真器是将 输出端的交流信号幅值除以输入交流信号幅值。所以，“AC magnitude”设置为 1V 是为了方便计算和观察结果，不影响电路工作。那么，如果在实际电路设计输入信号较大，会影响到电路直流工作点该如何仿真呢？这需要设计者在瞬态时域的仿真中进行仔细设计多种最差情况，并做出合理的分析。

结果输出

仿真结果可以使用“Tool/Results Browser”观察，可以选择多种方式输出：

“Mag”：幅度绝对值曲线。

“Phase”&“WPhase”：相位曲线，两者不同之处在于“Phase”是从 360°开始作图，而 “WPhase”是从 0°开始作图。

“Real”，“Imag”：由于频域在数学上往往可以用 exp 的指数形式表示，所以可以用实虚数来表示。

“dB10”，“dB20”：在波特图中幅频特性通常换算成分贝表示。“dB10”，“dB20”表示对幅度 A 以 10logA 和 20logA 计算结果。如果是功率增益采用“dB10”，也就是10lg(Pout/Pin)，如果是电压增益则需采用“dB20”，即20lg(Vout/Vin)。一般情况下，在波特图中“dB20”更为常用。
