Cadence中常见的激励电压源说明

• vpulse 电源

1. DC voltage: 用于直流工作分析，在DC分析中可以用到，在tran分析中输入输出看不到；（脉冲信号voltage1、2可以理解为电压）
2. Period：周期，与pulse width相结合构成一个完成的脉冲过程；

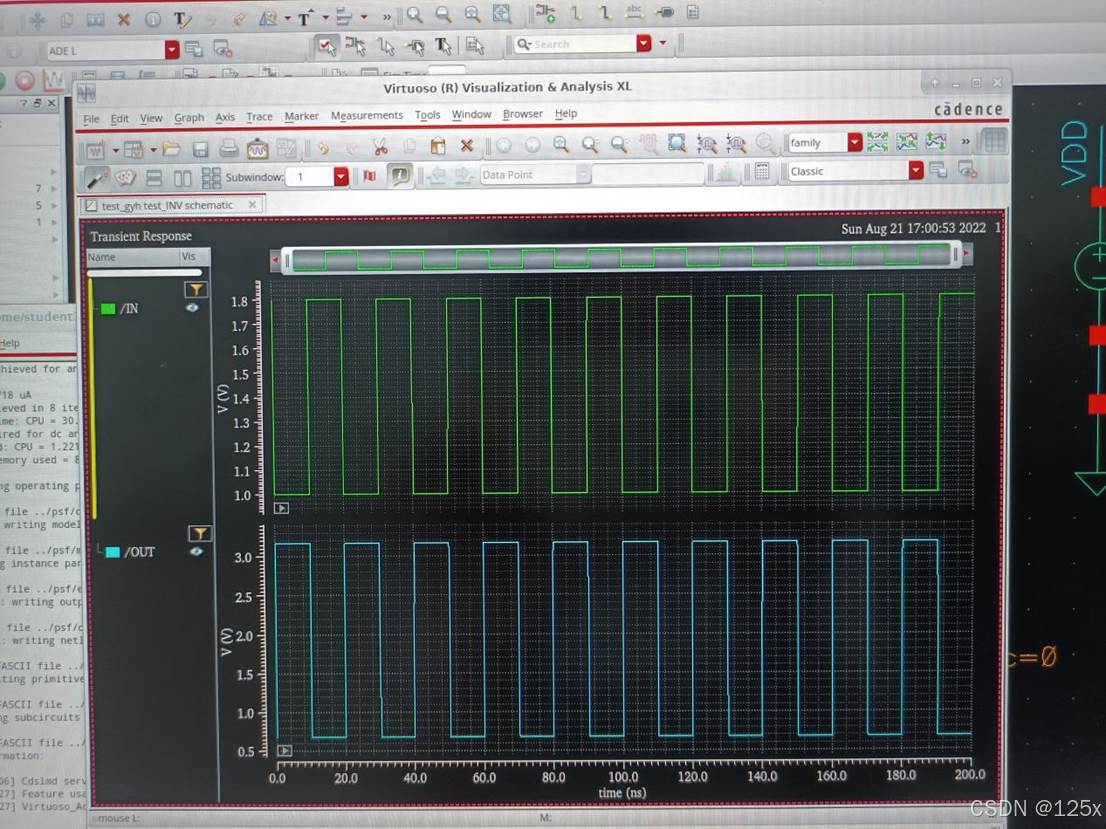

3. 两个激励Voltage1、2表示脉冲的给的第一个、第二个电平，没给默认为0电平，瞬态分析时输入端看到的电平即是这两个激励；（下图中voltage1为1.8V, voltage2为1V）

1. 仿真中的瞬态仿stop time可以用来观测要看的时间长度，如其为200ns，period时间20ns，则显示了10个周期的波形出来。
2. 上升下降时间最小为pulse width的百分之一（上升下降时间空着的话）

• vdc 电源

1. DC voltage：直流工作电压；
2. AC magnitude: 交流信号幅度/直流小信号。

• Vsin 电源

1. 生成sin信号，其中DC voltage定义了共模电平，amplitude定义了正弦信号的幅值，Frequency定义了该正弦信号的频率，利用tran可以看到；（stop time为频率分之一）
2. 利用ac分析，就只是针对ac信号。

• Vpwl电源

      用来生成分段电压，也可以直接在该电源处设置DC或AC电压

• Vsource激励源

Vsource激励源是一种通用型电压源，可以用于完成上述所有激励源的功能。

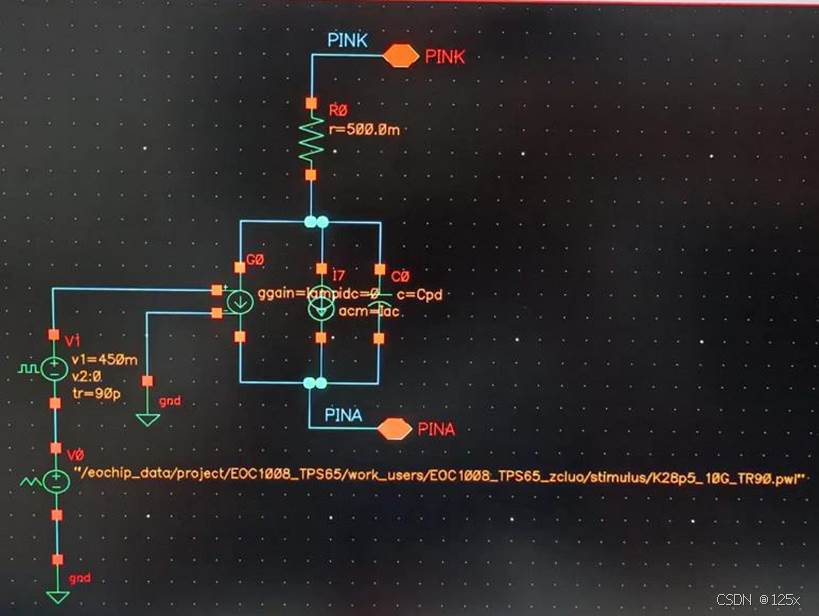

• 光电二极管（PD）管模拟源（瞬态下）

AC源为1A，直流源电流需要计算。（通过灵敏度和响应度进行计算）

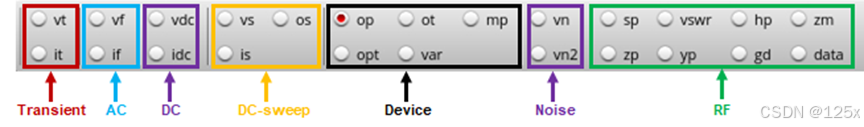

• 计算器中vdc、vf、vt三种选择区别

直流仿真在计算器中选vdc idc；交流选 vf if；时域选择 vt it
