Polyline

Playline所绘制的图形由多个线段组成，因此它公开Points属性，它表示一系列坐标点的集合。这些点将用于描述Polyline图形中各线段相接处的顶点(包括起点和终点)。

Points集合在XAML中可以直接用字符串写上多个点，书写方法有两种：

每个坐标点之间使用至少一个空格开分隔，横坐标和纵坐标用英文的逗号分隔。
一个坐标点的横坐标与纵坐标用一个空格来分隔，这时候点与点之间就不能用单个空格来分隔了，因为这样书写会很混乱，编译器无法识别，因此点与点之间至少要用两个空格来分隔。

示例如下，折线的起点是(50,0)，终点是(-50,100)：

            <Polyline Stroke="SkyBlue" StrokeThickness="10" Width="260" Height="200"
                      Points="50,0 100,50 50,100 0,50 -50,100" Stretch="Uniform"/>

Polygon

与Polyline不同，Polygon会把折线段的起点与终点用一根直线连接起来，形成一个闭合的图形区域。

对于Polygon来说，无论Points集合中定义了多少个顶点，最后都会把起点与终点连接起来。

StrokeDashCap属性用来指定每一条线段的两个端点的形状，即锚点(线帽)的形状。例如下面示例中，将StrokeDashCap属性设置为Triangle，表示组成图形的线段的两端将呈现为三角形。StrokeDashCap属性的值由PenLineCap枚举提供。

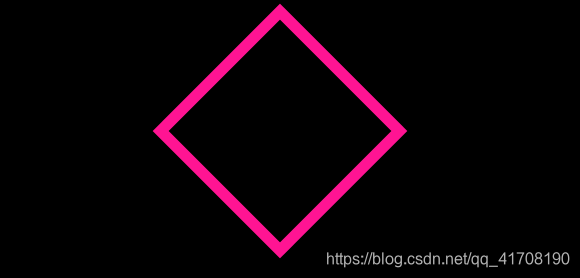

            <Polygon Width="200" Height="200" Stroke="DeepPink" StrokeThickness="9"
                     Points="100,0 200,100 100,200 0,100" StrokeDashCap="Triangle" Stretch="Uniform"/>
