Ncorr使用过程的问题解答

问题系列

---

---

前言

   主要用于记录使用过程中出现的相关问题。

---

一、如何更改单位？

情景：

   当你的实际物体的单位是m或者mm时候，还在用像素作为单位的话，用ncorr做出来的图片没有单位显示，不利于说明。

DIC Analysis

   修改单位的地方：

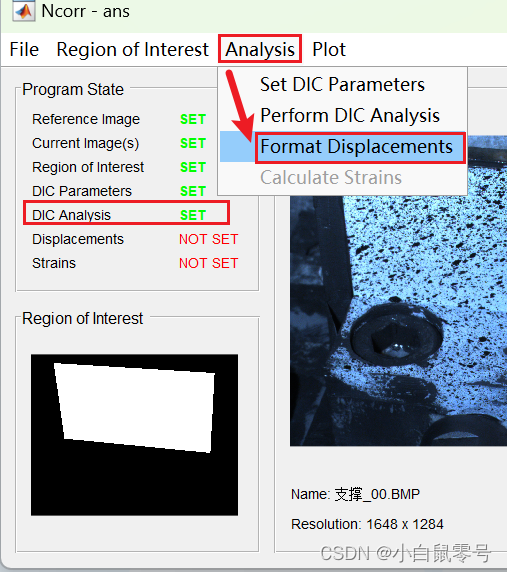

Anaysis -> Format Displacements [前提：是你做到DIC Analysis步骤]

   具体修改方式：
承接上步，进入下图界面中。

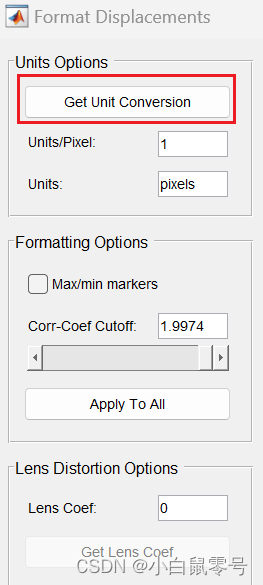

• 首先，进入Format Displacements界面，找到Units Options区域的GetUnitConversion，点击进入。

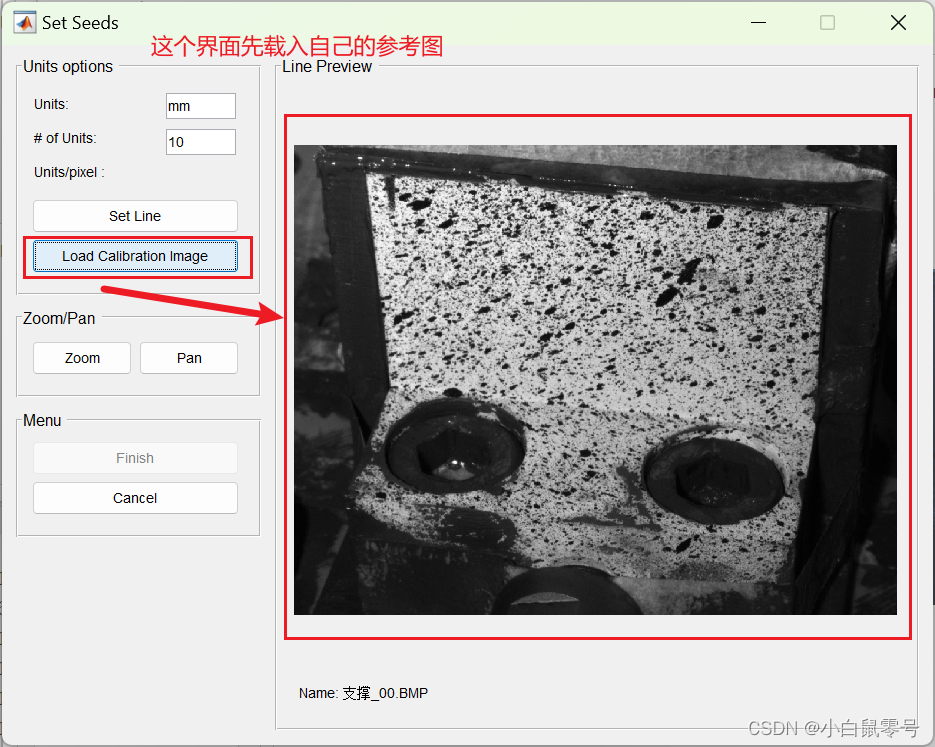

• 接着，进入后，找到Load Calibration Image，点击并载入自己的参考图

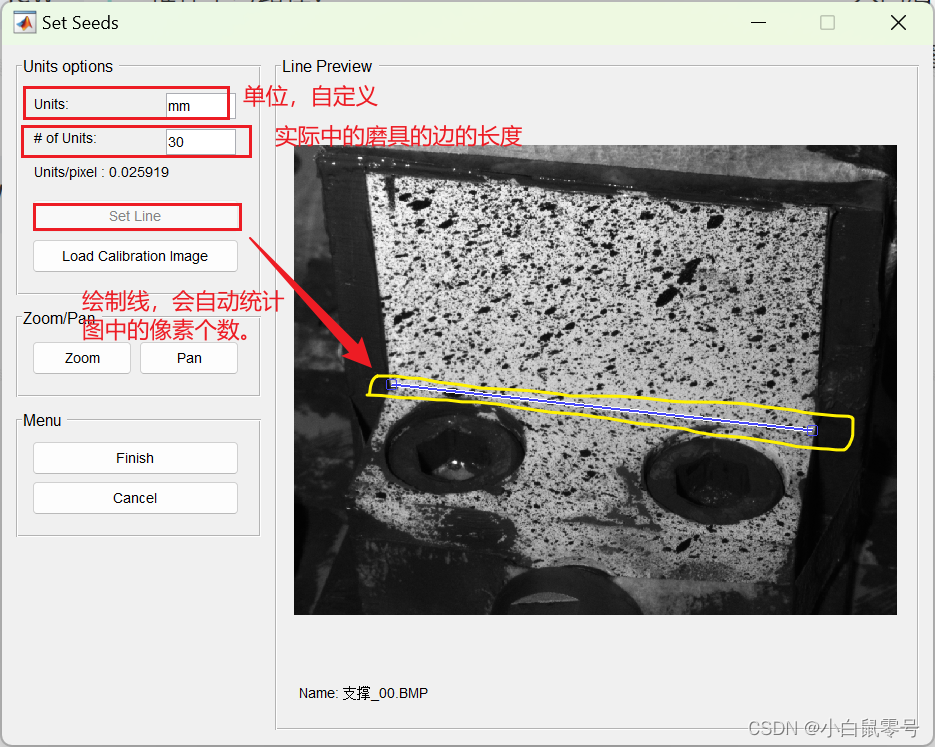

• 最后，点击Set Line进行绘制线条，这个一般选择模型的边，这个能得出所绘制的线所用的像素数量。

• 针对所绘的线，填写# of Units处的值。即，填写实际的检测的模具的边的长度值。并进行修改单位即可。

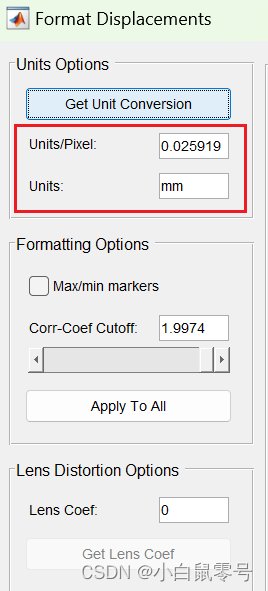

• finish后，可以看到发生了变化。


二、拉格兰日和欧拉绘图的区别

直观

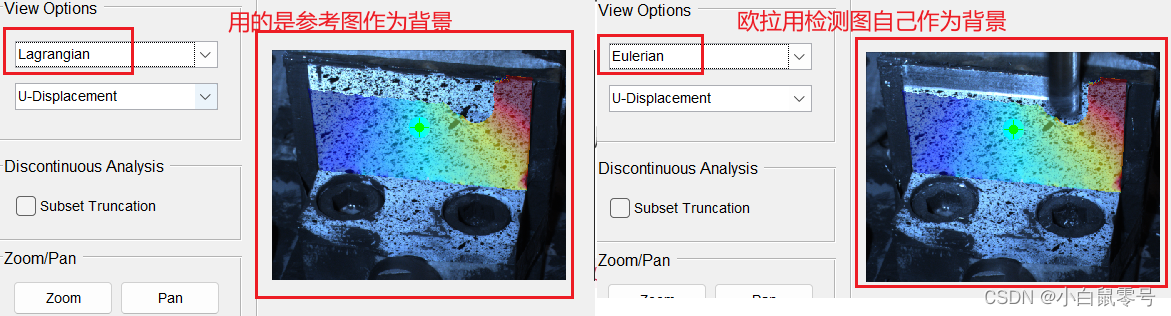

• 拉格朗日用参考图作为背景；而欧拉则是用检测图作为背景


三、控制图像中的显示条上下界限

问题展示：

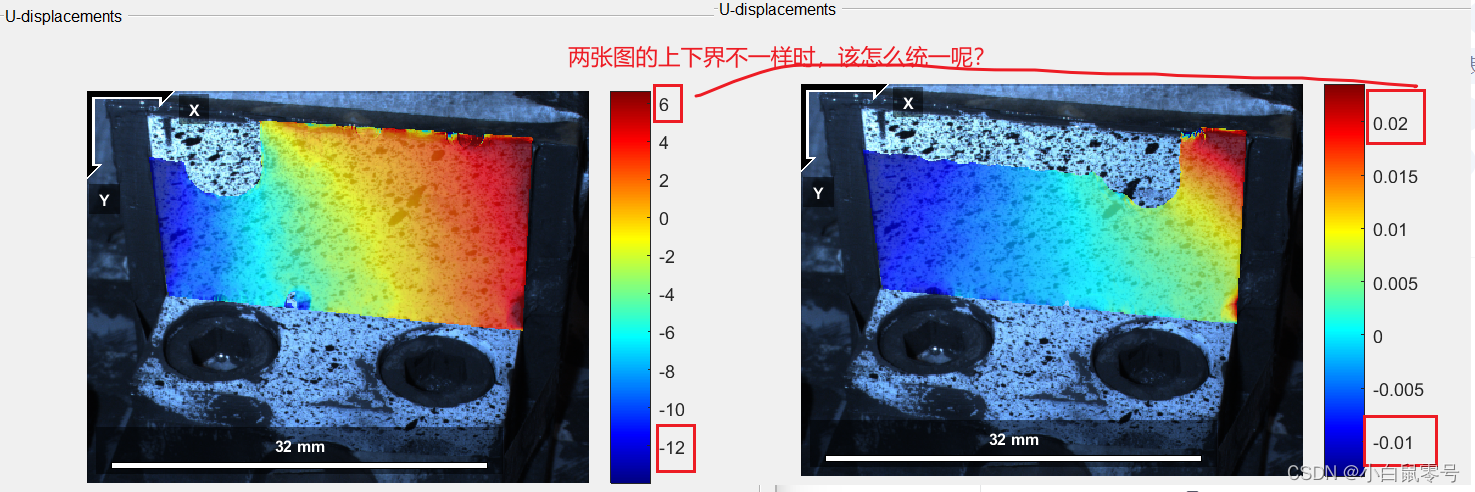

   相同的边界有利于发现规律，做出比较。但是往往ncorr做出的最终图的上下边界是不统一的，这对实验规律的总结和展示是不友好的，如下图示：

解决方案：

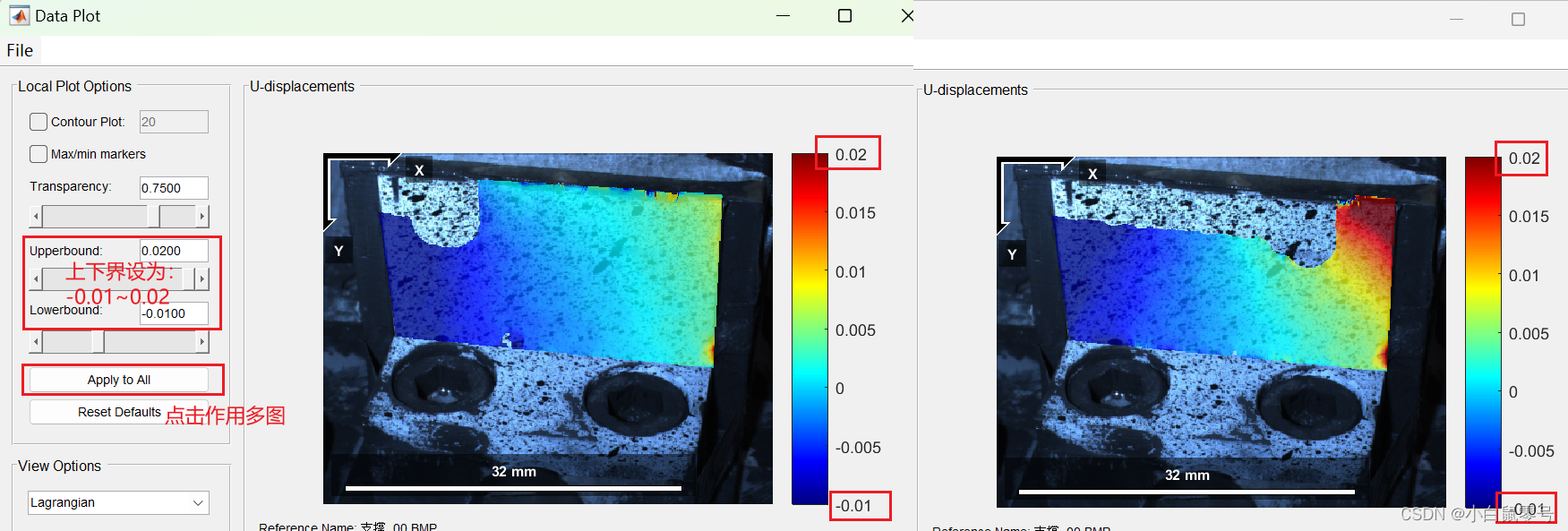

• 在Local Plot Options中找到Upperbound和Lowerbound设置上下界。
• 点击Apply to All，作用于所有的检测图。


更新动态

记录更新时间

• 2024.06.21 更新1，2，3章问题。
