记录 | 关于信号发生器和示波器使用记录

---

前言

参考文章：

实验过程记录。只要是记录了实验环境和实验器材的接线方式。

---

一、示波器如何接受到信号发生器的信号

信号发生器可产生信号。示波器用于显示信号。

1.1 连接线

实验中，有两种线可选择使用。

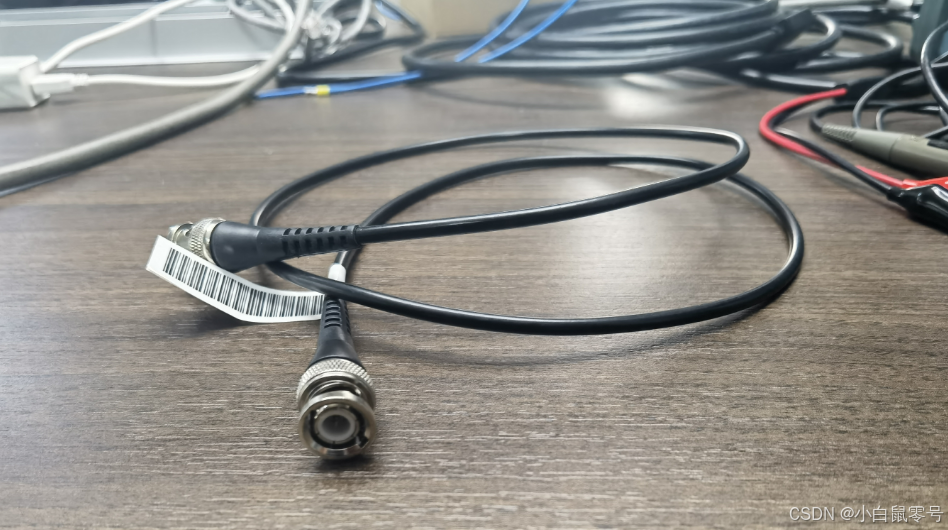

第一种线

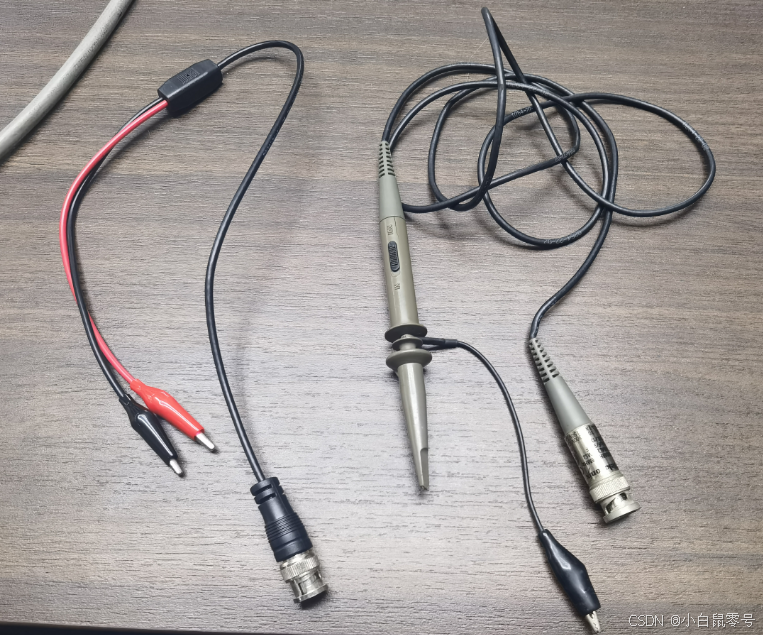

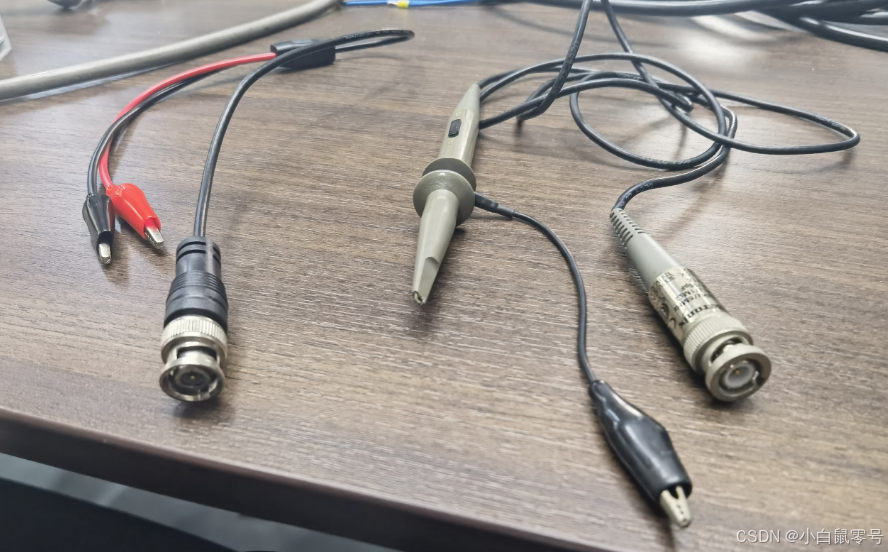

第二种线

1.1 实验环境搭建

通过专用线，如图所示。

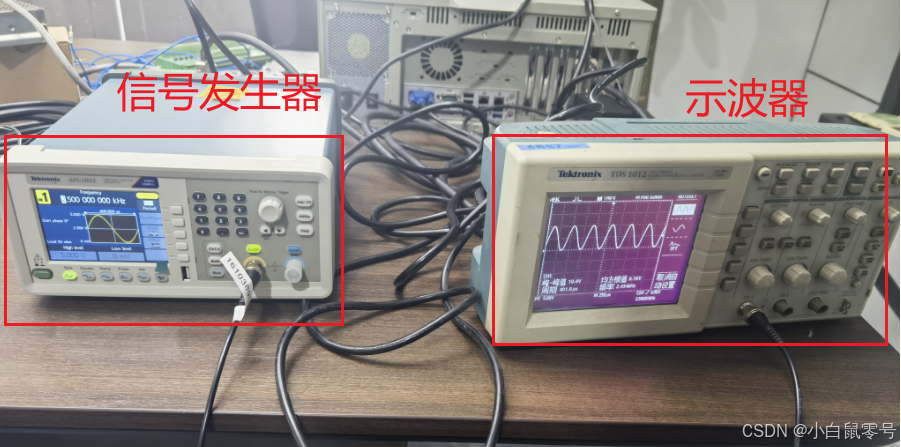

第一种 实验环境

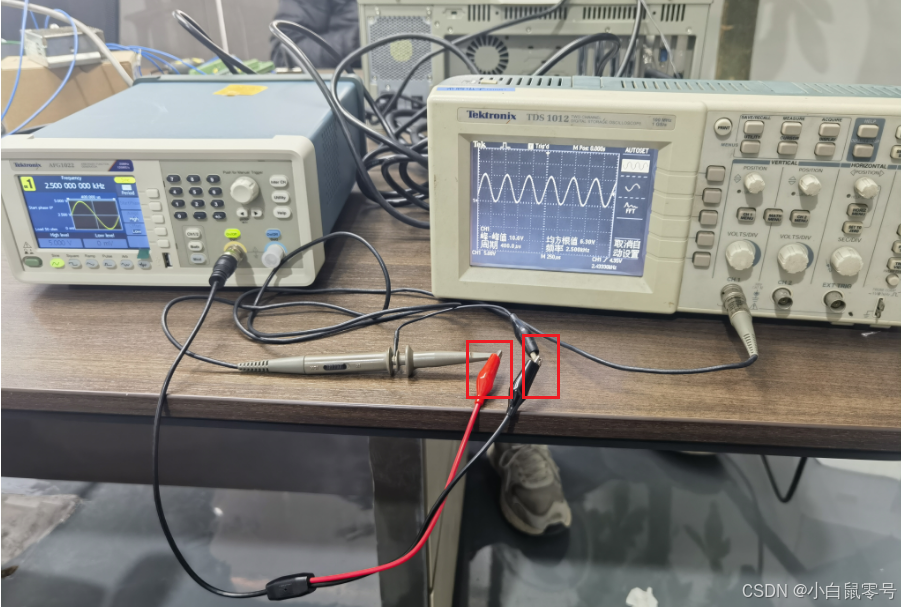

第二种 实验环境

红色线接正极。

1.3 操作方法

信号发生器去设置相应的频率和波形。
示波器一般点击“AUTO”按钮就能完成自动识别。

---

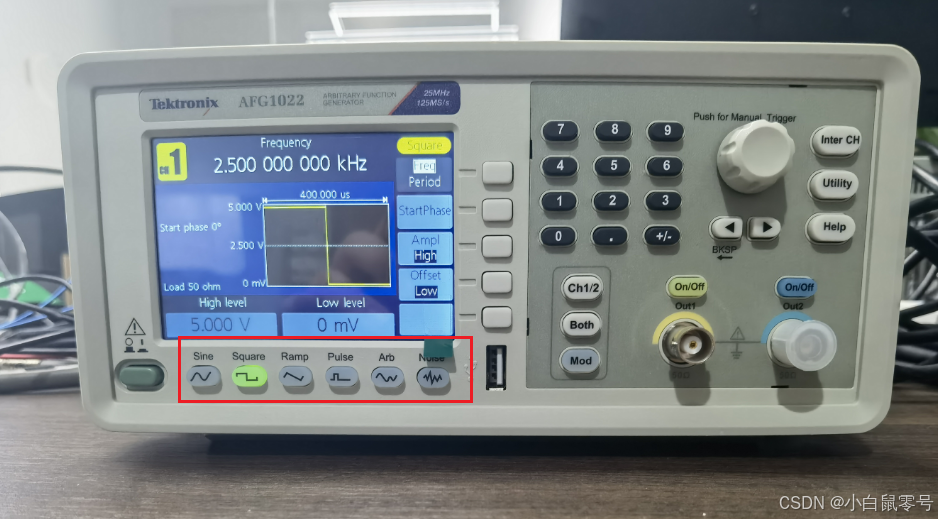

二、信号发生器

从机器上的多种信号曲线就能判断。

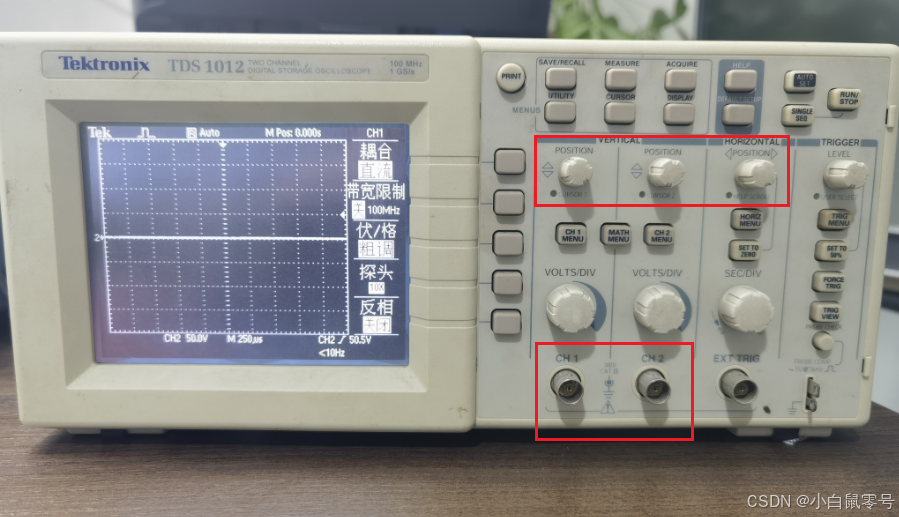

三、示波器

有多个通道接口，有位置调节按钮。可以区分出示波器和信号发生器。

---

更新时间

• 2024.11.21：创建。
