STM32按钮控制LED灯的开关

Hi, I’m Shendi

在之前已经可以控制 PC13 LED灯了，这次加上按钮来控制

---

首先上效果

STM32按钮控制LED

我使用的是四脚按钮，默认引脚弯折相同的相通，不同不同，按下后四脚都通

接线的话将不通的一组的一个引脚接单片机引脚，另一个引脚接单片机的地线（GND）

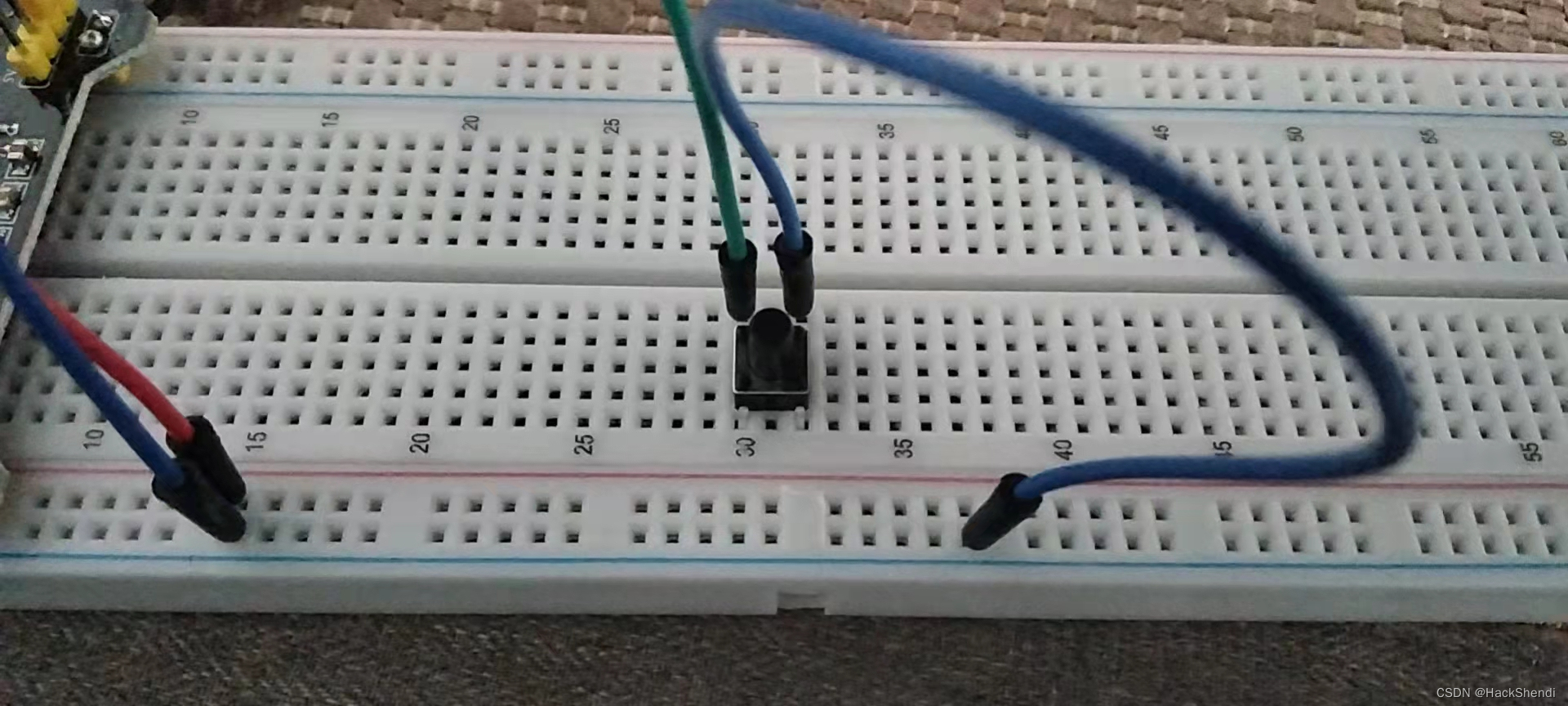

我用到了面包板，方便插拔

其中左边部分红蓝线是单片机的电源+GND线
按钮上绿色的线接的单片机的 A4 引脚，蓝色线与单片机GND线相接

接下来编写程序，代码如下（看注释）

#include "stm32f10x.h"

/** 初始化定时器 */
void TIM3_Init(void)
{
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);
	TIM_TimeBaseInitStructure.TIM_Period    = 50000-1;
	TIM_TimeBaseInitStructure.TIM_Prescaler = 60-1;
	TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1;
	TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStructure);
}

// 微秒级延时
void TIM3_Delayus(u16 xus)
{
	// 启动定时器
	TIM_Cmd(TIM3,ENABLE);
	while(TIM3->CNT < xus);
	TIM3->CNT = 0;
	// 关闭定时器
	TIM_Cmd(TIM3,DISABLE);
}

// 毫秒级延时
void TIM3_Delayms(u16 xms)
{
	int i;
	for(i=0;i<xms;i++)
	{
		TIM3_Delayus(1000);
	}
}

/// 按钮测试
int main() {
	// 按钮接的单片机的 A4 口
	// 初始化定时器
	TIM3_Init();
	// 初始化 A和C, 多个使用 | 分隔
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOC, ENABLE);

	// 这里定义一下, 方便读取 A4 口电平状态, 其中 GPIO_ReadInputDataBit 函数是读取IO口电平状态
	#define A4 GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_4)

	/* 初始化pc13灯与 A4 引脚 */
	GPIO_InitTypeDef typeDef;
	typeDef.GPIO_Pin = GPIO_Pin_13;
	typeDef.GPIO_Mode=GPIO_Mode_Out_PP;
	typeDef.GPIO_Speed=GPIO_Speed_50MHz;

    GPIO_Init(GPIOC, &typeDef);

	typeDef.GPIO_Pin = GPIO_Pin_4;
	// 这里的模式是上拉输入,IO口保持高电平1,当接地后(按钮按下)变为0
	typeDef.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_Init(GPIOA, &typeDef);

	// 记录一下状态,实现的效果为按下开,再按下关,
	int isClick = 0;
	// 当前灯状态0关1开
	int state = 1;

	// 当前按钮所在位置为 A1, 这里读取A1引脚
	while (1) {
		// 0按下
		if (A4 == 0) {
			if (isClick == 1) {
				isClick = 0;

				if (state == 1) {
					GPIO_SetBits(GPIOC, GPIO_Pin_13);
					state = 0;
				} else {
					GPIO_ResetBits(GPIOC, GPIO_Pin_13);
					state = 1;
				}
			}
		} else {
			isClick = 1;
		}
		// 电平会有几十毫秒的抖动,这里通过延迟执行解决
		TIM3_Delayms(100);
	}
}
