【Matplotlib】一文向您详细介绍plt.tight_layout() 的rect参数
在这里插入图片描述

🌈 欢迎莅临我的个人主页👈这里是我静心耕耘深度学习领域、真诚分享知识与智慧的小天地！🎇

🎓 博主简介：
我是高斯小哥，一名来自985高校的普通本硕生，曾有幸在中科院顶刊发表过一作论文。多年的深度学习研究和实践，让我逐渐熟练掌握了PyTorch框架，每一步成长都离不开持续的学习和积累。

🔧 技术专长：
在深度学习的广阔天地中，我不断探索前行，尤其在CV、NLP及多模态等领域有着丰富的实践经验。我热衷于将技术转化为解决实际问题的工具，因此，在业余时间，我积极投身于技术支持工作，已累计为数百位用户提供近千次专业帮助，助力他们【高效】解决问题。我坚信，技术的价值在于服务人类，提升生活品质。

📝 博客风采：
我深知知识分享的重要性，因此，在博客中我倾注心血，撰写并分享关于深度学习、PyTorch、Python的实用内容。今年，我笔耕不辍，已发表原创文章300余篇，代码分享次数逾两万次。我衷心希望通过这些内容，为广大读者提供实用的学习资源和解决方案，助力他们在深度学习的道路上稳步前行。

💡 服务项目：
除了知识分享，我还提供科研入门辅导（代码实战方面）、知识付费答疑以及个性化需求解决等服务。我深知每个人的需求都是独特的，因此我致力于提供个性化的解决方案，以满足不同用户的需求。如果您对以上服务感兴趣，或者有任何疑问，欢迎添加底部微信（gsxg605888）与我交流。

📊 一、plt.tight_layout() 的rect参数初探

在Matplotlib中，plt.tight_layout() 是一个用来自动调整子图参数，使之填充整个图像区域并避免重叠的实用函数。然而，这个函数还有一个隐藏的“魔法武器”——rect参数，它允许我们定义一个矩形区域来限制子图的布局。今天，我们就来深入探索这个神秘的rect参数。

rect参数是一个包含四个元素的元组 (left, bottom, width, height)，这四个元素分别代表矩形区域的左边界、下边界、宽度和高度，它们的取值范围都是 0 到 1 之间，表示相对于整个图像区域的相对位置和大小。

通过调整rect参数，我们可以精确地控制子图在图像中的位置和大小，实现更加灵活和定制化的布局。

🔧 二、plt.tight_layout() 的rect参数实践

下面，我们将通过几个具体的示例来展示`rect`参数的使用方法和效果。

调整子图位置

假设我们想要将子图放置在图像的右下角，并留出一定的边距。我们可以通过设置rect参数来实现这一效果：

import matplotlib.pyplot as plt
import numpy as np

# 创建数据
x = np.linspace(0, 10, 100)
y = np.sin(x)

# 绘制子图
plt.plot(x, y)
plt.title('Sine Curve')

# 调用 tight_layout 并设置 rect 参数
plt.tight_layout(rect=[0.5, 0.05, 1, 0.5])

# 显示图像
plt.show()

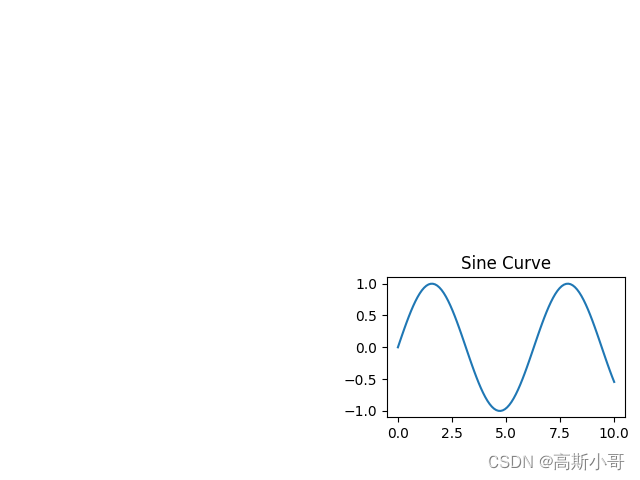

效果展示
在这里插入图片描述

调整子图大小

如果我们想要缩小子图的大小，以便在图像中留出更多的空间用于添加其他元素（如标题、图例等），我们可以减小rect参数中的宽度和高度值：

import matplotlib.pyplot as plt
import numpy as np

# 创建数据
x = np.linspace(0, 10, 100)
y = np.sin(x)

# 绘制子图
plt.plot(x, y)
plt.title('Sine Curve')

# 调用 tight_layout 并设置 rect 参数以缩小子图大小
plt.tight_layout(rect=[0.1, 0.1, 0.8, 0.8])

# 显示图像
plt.show()
