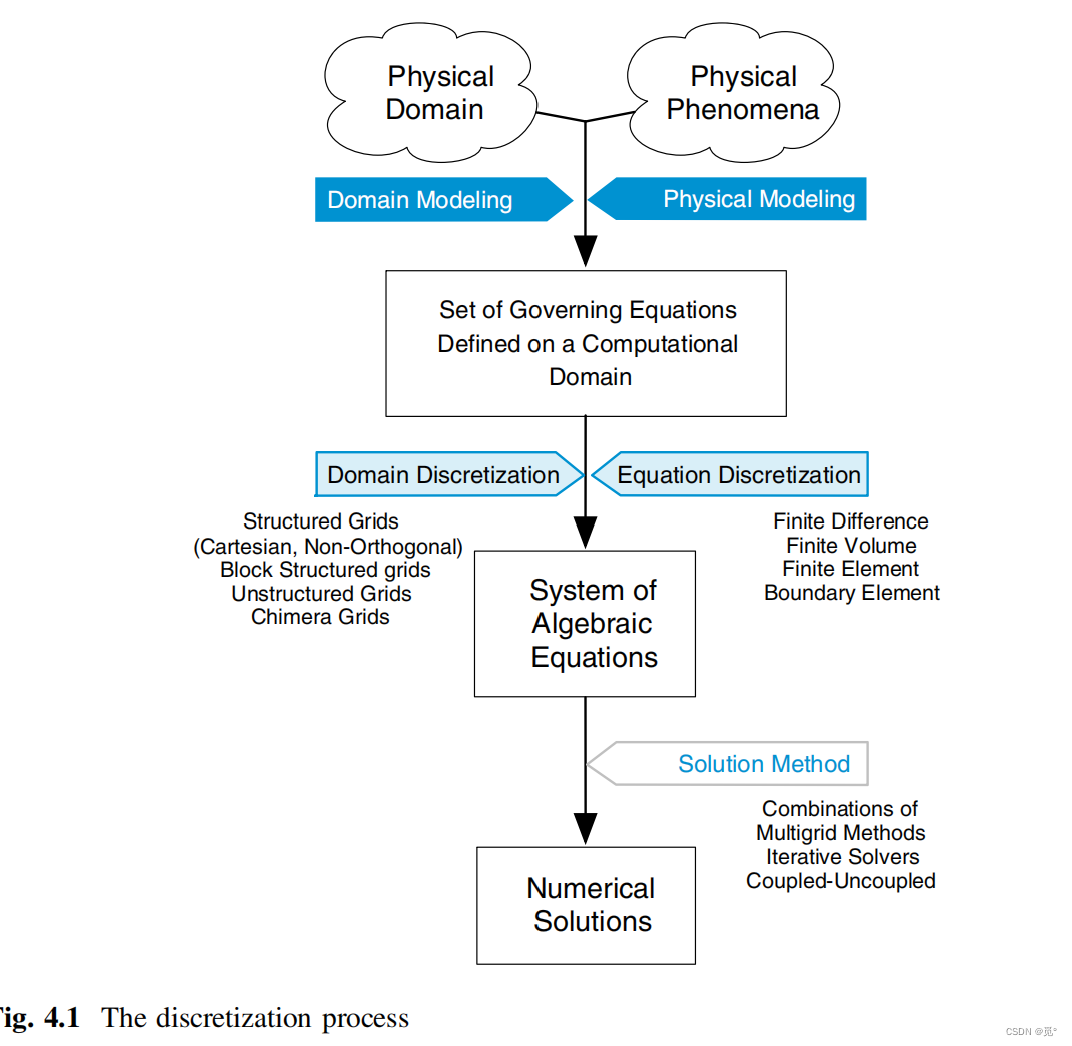

CFD有限体积法1-总流程（学习笔记）

前文：

CFD有限体积结构化2D网格生成TFI法（学习笔记）_觅°的博客-CSDN博客

本文参考文献：

F. Moukalled, L. Mangani, M. Darwish. The finite volume method in computational fluid dynamics. An advanced introduction with Openfoam and Matlab[M]. Chapter 4.

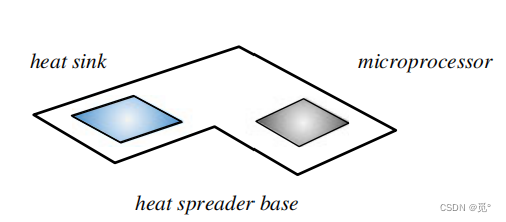

        以定常热传导问题为例。一个铜散热片上有一个热源和一个微处理器，如下图所示。

        只考虑热传导，不考虑对流，控制方程为

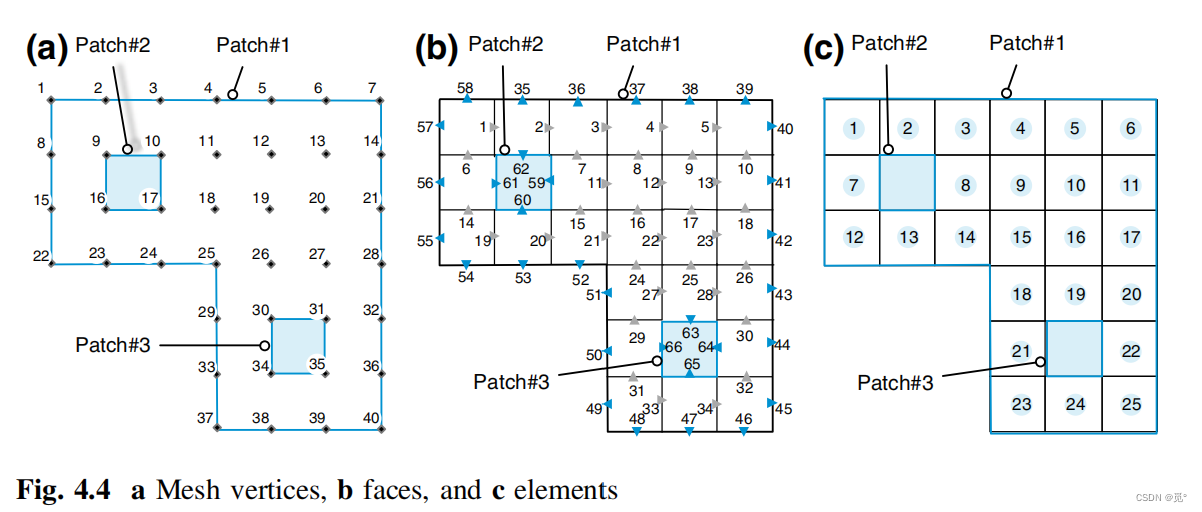

        空间离散和拓扑关系定义：

        控制方程离散：

        对于每个网格单元，由控制方程（组）获得一个线性方程（组），将各网格参数联系起来。对FVM，控制方程离散首先是在控制体上进行微分方程积分，以获得半离散化方程，之后以特定型线规定参数在网格单元间的变化获得最终积分形式。网格越密，型线选择对最终计算结果影响越小，结果越接近精确解。

根据散度定理

积分式可写作

第一个假设处理：

等价于

 f为控制体各界面中心积分点。上式将面积分假设为通过界面中心的参数通量。

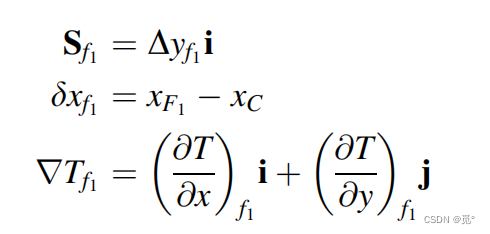

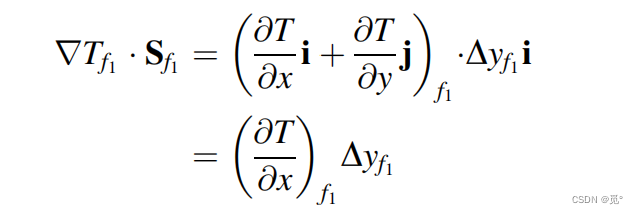

 有

 因此

 第二个假设处理：

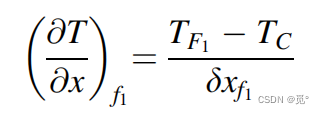

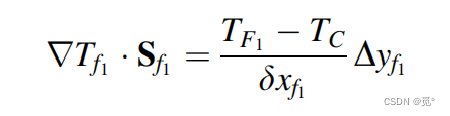

 上式假设T在F1和C之间呈线性分布。因此有

 同理，对其他界面

 代入积分式中

 整理为

 对每个单元都可以得出以上代数方程，所有单元的代数方程组成该问题的代数方程组，可写作矩阵形式：AT=B

        代数方程组求解：

       代数方程组求解独立于上述离散过程，可分为直接求解和迭代求解。常用迭代求解。
