围绕不同的流体问题,当前流体力学分析主要基于数值计算。典型的方法有直接数值模拟 (DNS) 、雷诺平均方法 (RANS)、大涡模拟方法 (LES)、分离涡模拟 (DES) 以及格子玻尔兹曼法(LBM)等求解流体本构N-S (Navier-Stokes) 方程。由于物理问题的复杂度,数值方法往往有很多局限性,如计算效率等。
数值计算指有效使用数字计算机求数学问题近似解的方法与过程,以及由相关理论构成的学科。数值计算主要研究如何利用计算机更好的解决各种数学问题,包括连续系统离散化和离散形方程的求解,并考虑误差、收敛性和稳定性等问题。
数值计算六大方法:

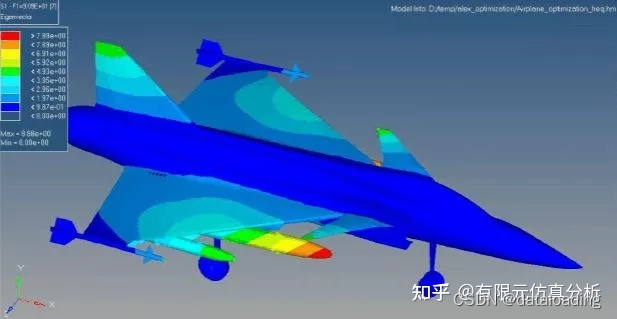

01有限元法
对于有限元方法,其基本思路和解题步骤可归纳为
- 建立积分方程,根据变分原理或方程余量与权函数正交化原理,建立与微分方程初边值问题等价的积分表达式,这是有限元法的出发点。
- 区域单元剖分,根据求解区域的形状及实际问题的物理特点,将区域剖分为若干相互连接、不重叠的单元。区域单元划分是采用有限元方法的前期准备工作,这部分工作量比较大,除了给计算单元和节点进行编号和确定相互之间的关系之外,还要表示节点的位置坐标,同时还需要列出自然边界和本质边界的节点序号和相应的边界值。
- 确定单元基函数,根据单元中节点数目及对近似解精度的要求,选择满足一定插值条件的插值函数作为单元基函数。有限元方法中的基函数是在单元中选取的,由于各单元 具有规则的几何形状,在选取基函数时可遵循一定的法则。
- 单元分析:将各个单元中的求解函数用单元基函数的线性组合表达式进行逼近;再将近似函数代入积分方程,并对单元区域进行积分,可获得含有待定系数(即单元中各节点 的参数值)的代数方程组,称为单元有限元方程。
- 总体合成:在得出单元有限元方程之后,将区域中所有单元有限元方程按一定法则进 行累加,形成总体有限元方程。
- 边界条件的处理:一般边界条件有三种形式,分为本质边界条件(狄里克雷边界条件 )、自然边界条件(黎曼边界条件)、混合边界条件(柯西边界条件)。对于自然边界条件,一般在积分表达式中可自动得到满足。对于本质边界条件和混合边界条件,需按一定法 则对总体有限元方程进行修正满足。
- 解有限元方程:根据边界条件修正的总体有限元方程组,是含所有待定未知量的封闭方程组,采用适当的数值计算方法求解,可求得各节点的函数值。
02 多重网格方法
多重网格方法通过在疏密不同的网格层上进行迭代,以平滑不同频率的误差分量.具有收敛速度快,精度高等优点.
03有限差分方法
该方法将求解域划分为差分网格,用有限个网格节点代替连续的求解域。有限差分法以Taylor级数展开等方法,把控制方程中的导数用网格节点上的函数值的差商代替进行离散,从而建立以网格节点上的值为未知数的代数方程组。

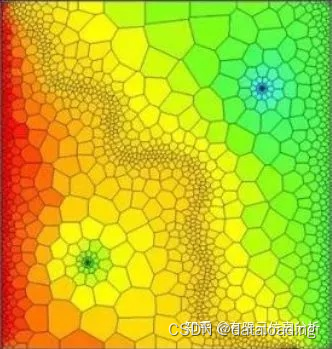

04 有限体积法
有限体积法(Finite Volume Method)又称为控制体积法。其基本思路是:将计算区域划分为一系列不重复的控制体积,并使每个网格点周围有一个控制体积;将待解的微分方程对每一个控制体积积分,便得出一组离散方程。其中的未知数是网格点上的因变量的数值。为了求出控制体积的积分,必须假定值在网格点之间的变化规律,即假设值的分段的分布的分布剖面。从积分区域的选取方法看来,有限体积法属于加权剩余法中的子区域法;从未知解的近似方法看来,有限体积法属于采用局部近似的离散方法。简言之,子区域法属于有限体积法的基本方法。
05 近似求解的误差估计方法
近似求解的误差估计方法共有三大类:单元余量法,通量投射法及外推法。
06多尺度计算方法
近年来发展的多尺度计算方法包括均匀化方法、非均匀化多尺度方法、以及小波数值均匀化方法、多尺度有限体积法、多尺度有限元法等。
