参考文献:
F. Moukalled, L. Mangani, M. Darwish. The finite volume method in computational fluid dynamics. An advanced introduction with Openfoam and Matlab[M]. Chapter 5.
网页资料:
数值分析8-高斯型求积公式.ppt (book118.com)
FVM的优势在于可以直接在物理域上进行数值计算,而不需要向计算域映射,包括两步:
1. 在每个网格单元上对微分控制方程进行积分,生成半离散化方程
2. 假设参数分布型线,生成离散化方程
1. 生成半离散化方程

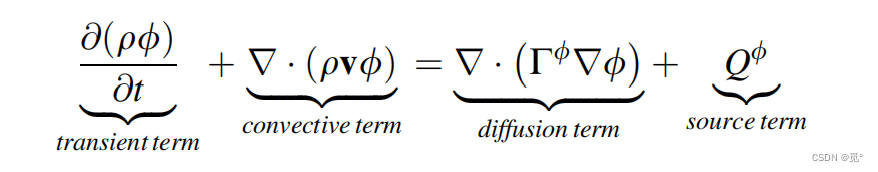

对于标量phi,其通用守恒方程可写作
从左至右依次为瞬态项、对流项、扩散项和源项。定常形式为

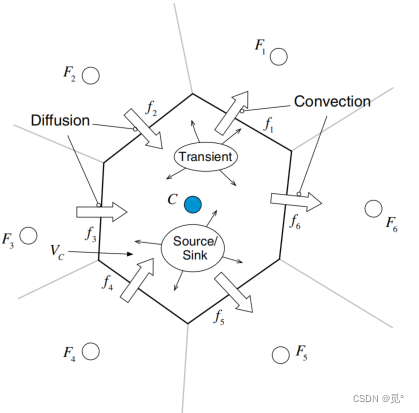

对单元C
积分得
根据散度定理,得半离散化方程
2. 生成离散化方程
对对流通量和扩散通量进行积分
记
总通量为
根据散度定理利用面积分代替体积积分

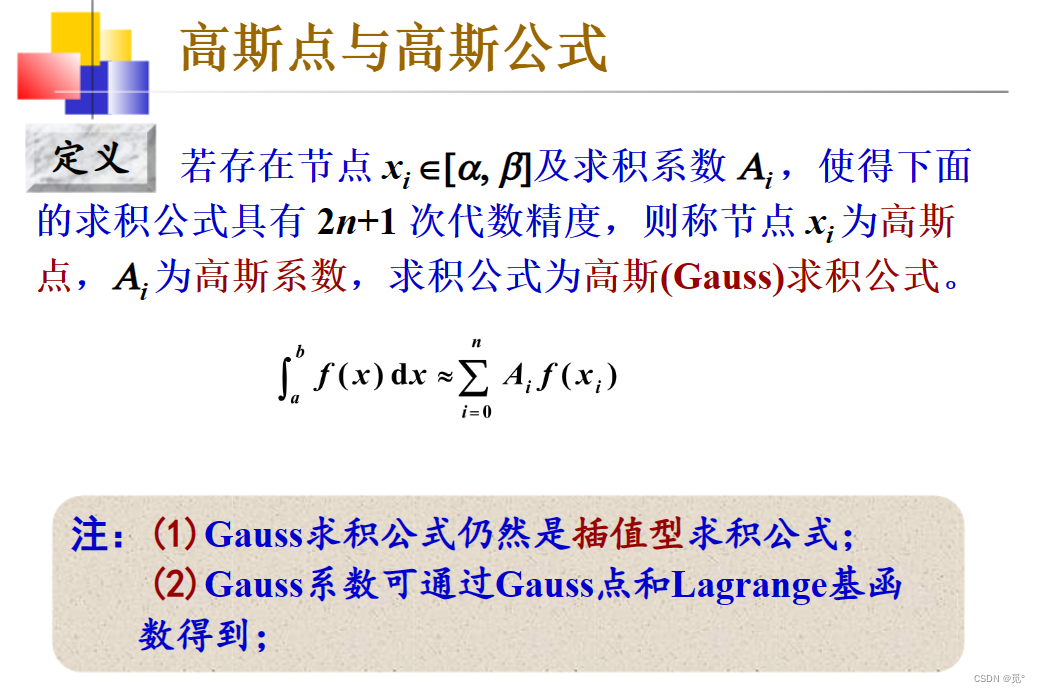

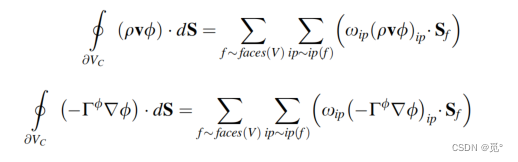

上述面通量在单元界面上预估而不是在单元体内预估。根据高斯积分定理对界面f有
该式表示界面f上共有ip(f)个积分点,wip为权函数,积分点和权函数的选择决定了数值积分精度。
以最简单的梯形积分规则为例,做梯形积分时,控制单元每个界面上只有一个积分点,该点处于界面中心,权函数为1.该方法具有二阶精度,适用于2D和3D问题。对2D问题,有两个积分点(ip(f)=2),分别位于
L为积分线总长度,对应权函数均为1/2,该方法具有三阶精度。积分点越多,计算成本越高。
最终得
对源项进行积分,同理
对FVM,习惯上采用一个积分点构成二阶计算精度。当采用一个积分点时,对下式
有
将上式化为代数方程组。对通量进行线性化
C和F为界面两侧控制单元。右式前两项为两个控制单元对界面通量的线性贡献,最后一项为非线性项。

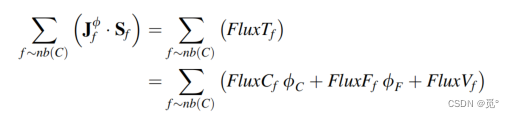

对所有界面通量
对控制单元源项,也可将其划分为线性项和非线性项
若源项为恒定源项,则有
将以上线性化结果代入半离散积分方程中,整理为

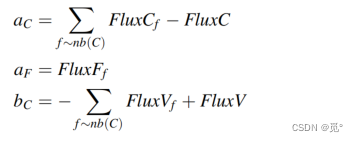

有

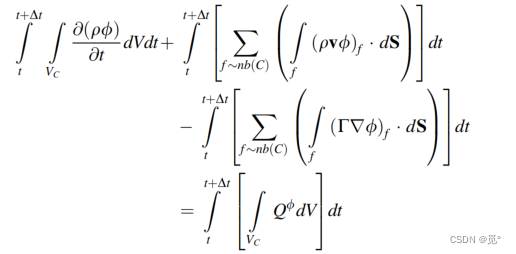

对于非定常问题,在体积分外还需进行时间积分
3. 边界条件
两个最常见的边界条件为Dirichlet条件和Neumann条件,前者给定边界上参数值,后者给定边界上参数导数值。
3.1 Dirichlet边条

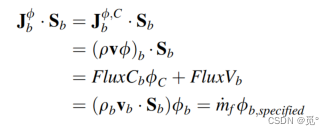

此时对边界上控制单元,边界界面上对流通量为
因此
3.2 Neumann边条
给定
因此
4. 离散精度
界面上通量和源项值由界面/单元中心点参数值决定,参数的分布为哪类型线,这两者决定了数值积分精度。例如,基于网格单元中心xc参数值和线性参数分布时,x处的phi值为
4.1 参数空间变化假设

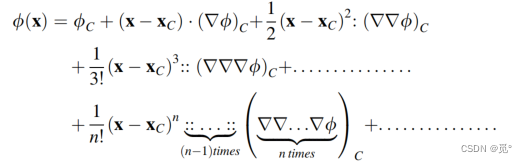

x处phi值对xc处phi值的泰勒展开式为
与
比较,可得二者误差与 abs(x-xc)的平方成比例,因此空间精度为二阶(second order spatial accuracy)。

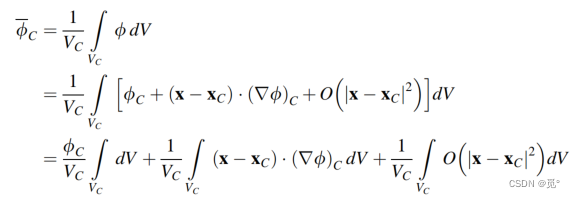

4.2 网格单元参数平均值假设
当C位于网格单元中心点时,第二项为0,因此有上式
代表利用网格单元中心点处phi值代替网格单元平均值的精度为二阶。
对于二阶方法,界面积分和参数值分布都应为二阶精度。当需要提高方法精度时,可以从界面积分方法和参数值分布形式两个方面进行改善。
5. 离散方程性质
5.1 守恒性
界面两侧通量值相等但大小相反。守恒性为FVM固有属性。
5.2 精度
精度严格来讲应指数值解与精确解之间误差,但通常精确解未知,因此以离散格式的截断误差(离散精度上文第4小节)来表征精度。截断误差并不代表数值解与精确解之间的误差,但其代表了当网格加密时,离散误差的下降速度。如二阶精度代表当网格加密一倍时,离散误差会下降4倍。
5.3 收敛性
当两个迭代步之间数值解相差值小于某一规定值时,称计算收敛。
5.4 一致性
当时间步和网格大小均趋于无限小时,数值解趋于微分方程精确解。因此,当离散误差应是delta(t)和delta(x)的指数型函数。当离散误差是delta(x)/delta(t)的函数时,delta(x)应比delta(t)更快趋于0。
5.5 稳定性
衡量代数方程组求解器的性质,当求解器可以求解足够多初始和边界条件组合下的代数方程组时,称该求解器是稳定的。例如,显式求解器和隐式求解器的稳定性不同。
5.6 经济性
求解一个问题所需时间。
5.7 输运性(transportiveness)
流动传热问题的输运性可由Pe描述
当Pe=0时,为扩散问题,某点参数Phi受边界及边界内所有点同样权重影响;当Pe大于0时,某点参数Phi受上游点影响的权重大于下游点影响的权重。因此输运性与迎风格式构建有关。选择数值格式应考虑物理问题的输运性,否则会出现不稳定解。
5.8 有界性(boundedness)
当求解域内无源项时,内部节点参数值应在边界节点参数值之间:
Fi为C相邻节点。
6. Vertex-centered FVM / Cell-centered FVM

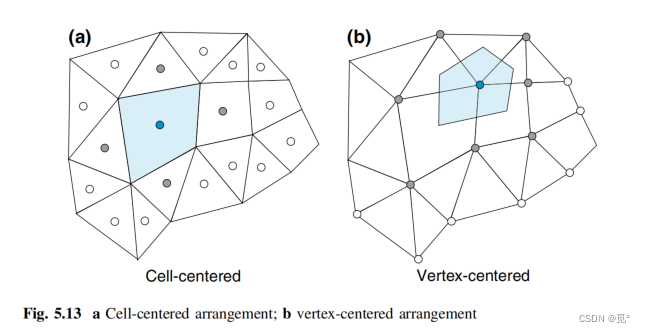

两种参数值布局方法:网格中心or网格顶点
6.1 基于网格顶点的FVM

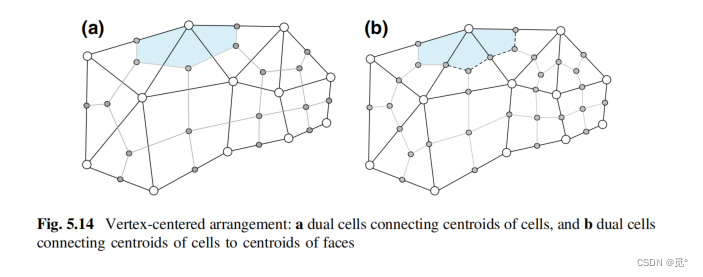

流动参数值被存储于网格顶点(网格点),此时需要用到双网格系统在网格顶点周围构造控制单元。两种双网格生成方法:连接原始网格中心点生成第二套网格;将原始网格中心点与其界面中心点相连生成第二套网格,如下图所示。
基于网格顶点的FVM精度较低,通量守恒型较差(见下文描述)。
FVM: vertex-centered, cell-centered, or cell-vertex? -- CFD Online Discussion Forums (cfd-online.com) 6.2 基于网格中心点的FVM
最常用的FVM为基于网格中心点的FVM,即参数值存储于网格单元中心点,通常该方法具有二阶精度。主要缺点:在处理non-conjunctional单元(?具体含义)精度较低,在非正交网格上计算扩散项时鲁棒性较差。

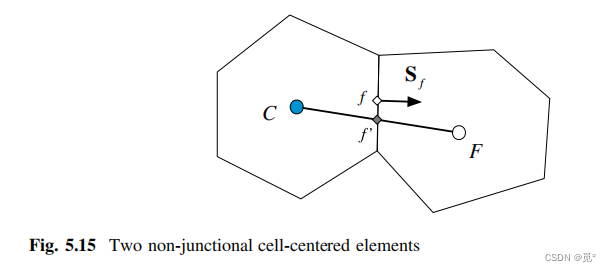

例如,对下图C和F的平均值为f '处值,而非界面中心点f处值,此时离散精度达不到二阶。
对该方法,离散误差与网格光滑程度有很大关系。在生成网格的过程中,应保证网格斜率连续。
总结:只有在扭曲网格的情况下,vertex-centered格式优于cell-centered格式。在其他情况下,应优先选择cell-centered格式。
7. 隐式格式/显式格式
在CFD中,更倾向于优先选择隐式格式。
8. 网格
网格生成模块需要向求解器模块提供的信息包括:
网格单元相关,网格单元的:索引、中心点、界面、相邻单元、界面法向量定义
界面相关,界面的:索引,中心点,面向量、相邻单元
计算域的边界
