大家好,本人在校小白一个,本章节记录一个esp8266比较少见的应用场景,自组局域网。
硬件设施:STM32F103C8T6
主要模块:WIFI模块以及自己画的PCB板(专为此设计)
先写下一下自己对LORA,WIFI模块,蓝牙模块的使用心得吧。
一、WIFI模块和蓝牙模块的配置方式相差不多,但是又存在一些差距。
都是通过AT指令进行配置,蓝牙只用配置一次,然后上电即可自动配对。在配对成功之后,收发数据就是串口相关的内容了。操作简单。WIFI模块也可以点对点通信,不过,这里的P2P就不是单单2个WIFI模块这么简单。将一个WIFI模块设置为热点模式,其余设置为客户端模式。客户端发送数据,热点端都可以接收到并且标注是某个模块传输过来的数据。热点端可以发送数据(提前指定发送数据长度,以及某一个客户端)
蓝牙不能组建局域网,然而ESP8266可以组建局域网,同时肩负网关的角色。故WIFI模块开发难度》蓝牙开发难度
二、LORA 与ESP8266WIFI 模块
二者都可自组网,都是通过AT指令进行配置。WIFI模块自组网,其节点之间传输距离太短,LORA模块自组网节点与网关之间的传输距离可达到2KM以上。
当然,lora的使用难度要比WIFI模块高一些。
话不多说,先上干货。

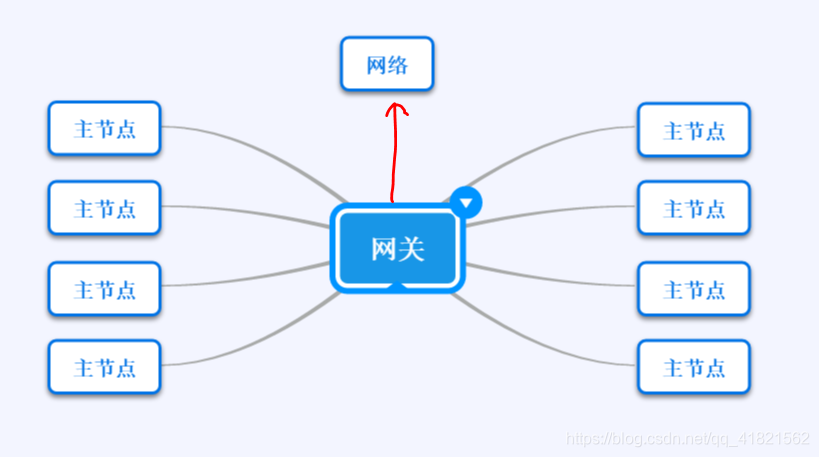

如何组建局域网:一个扮演主机,多个扮演从机。(一个设置为热点模式,其余设置为客户端模式)逻辑图如下
主节点需要对应的硬件环境来支撑其信息的传输,比如,使用C8T6作为硬件环境,同时,搭配数据采集模块,实现芯片采集数据,将数据通过节点发送给网关,网关上传至网络的全过程。
如何设置呢?

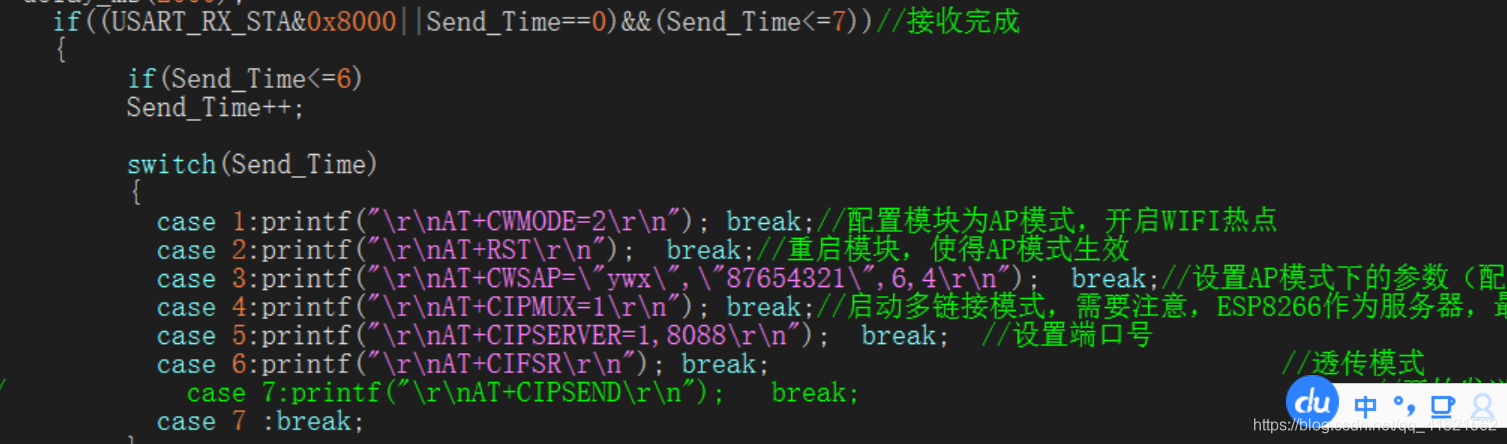

主机模式:

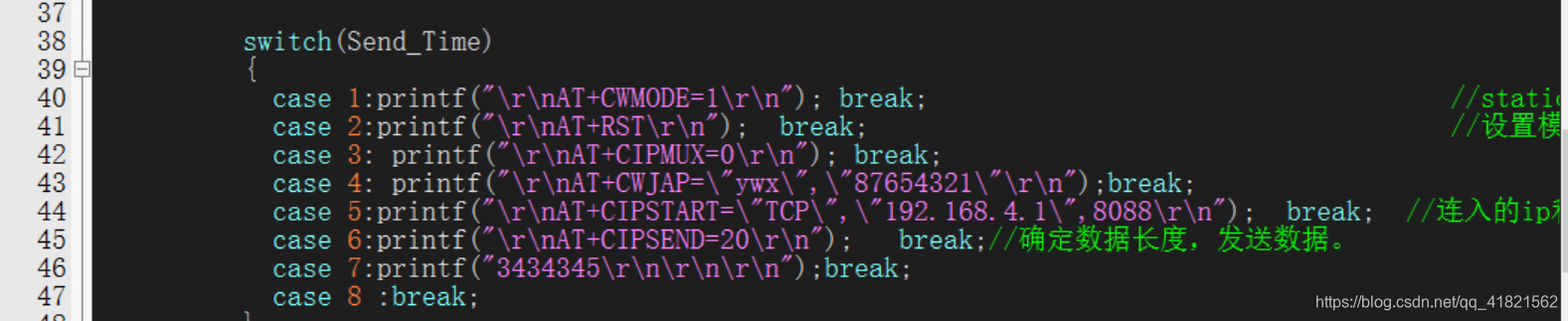

从机模式:
WIFI模块与服务器通信,这一部分在上一篇博客中有过详细讲解。
组建局域网的核心,一共有2个:(1)模块与模块之间数据传输(2)某一个模块从将数据上传至服务器(从热点模式转变为客户端模式)
WIFI模块点对点传输,有效传输距离在10到20米之间,感觉有些鸡肋,不过不同的项目,选择最适合的模块也是不一样的。
I傲视模块时,建议自己有一个调试的PCB板子,多引出串口,多引出电源,多引出外设引脚。会大大缩短用系统开发时间。工具,开发用的工具一定要齐全,
许久没有更新博客了,都快忘记如何写博客了。在最近几个月里,经手了几个比较有难度的项目,总结有一点:项目中最难的点一定是数据处理一个数据传输。
明晚找个时间更一波有人公司的LORA芯片调试,以及自定义通信协议。
