高通平台射频校准技术

目录

1、射频校准概述

2、高通射频校准技术




1、射频校准概述

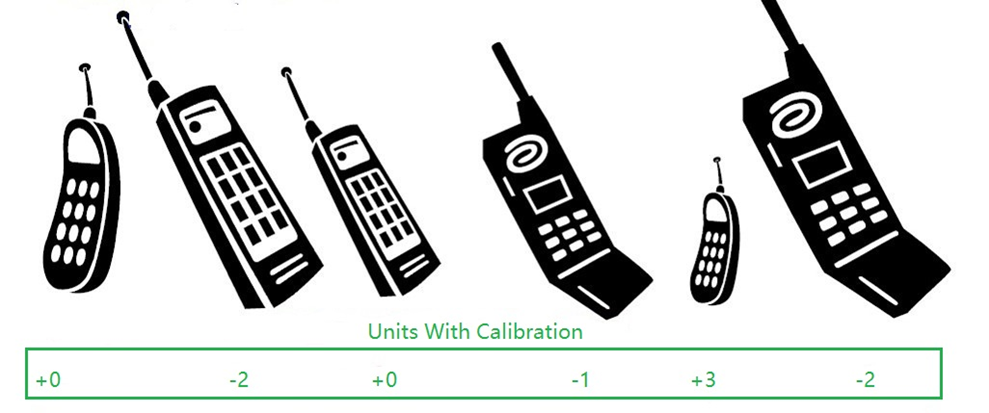

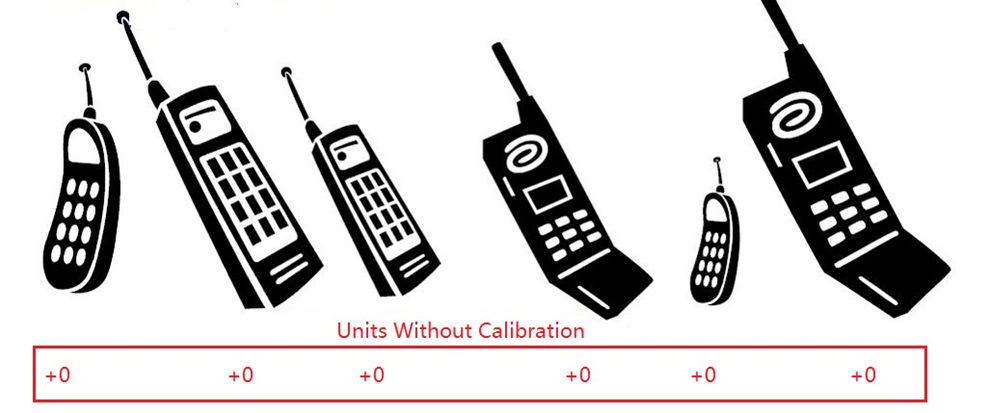

由于器件不一致、温度变化、器件老化等因素的影响,即使是基于同样的平台同样的设计,也会表现出不同的电性能。

为了消除这种影响,每个手机在出厂之前都要对这些参数进行测量计算,得到一些参数误差数据,并把这些误差数据存储到一定的存储介质(一般为EEPROM)里,在手机正常使用过程中,CPU会读取这些数据并利用一定的算法对需要补偿的参数进行补偿。

在生产测试过程中,对需要补偿校正的数据测量计算并存入EEPROM里的过程,称之为校准。

射频电路存在大量的模拟器件,模拟器件具有很大的器件离散性,为了保证每一个移动台的射频指标都满足行业标准(3GPP)的要求,保证移动网络的性能,必须对每部移动台进行射频校准。

接收机校准——用户单元必须正确估计接收的最优信噪比,并为信号发射功率大小提供依据。

发射机校准——用户单元必须在一个大的动态范围和正确的功率等级上发射。

校准内容:

补偿器件的非线性特性,提供绝对的功率参考

进行最大功率限定

提高接收灵敏度

提供频率补偿

提供温度补偿

NV:(Non-Volatile) 非易失性存储器

射频相关的NV值:

Static RF NV items:——Measured once per design.

Measured RF NV items:——Is determined by the RF calibration process.

射频校准数据存储在动态NV

NV数据备份生成QCN文件,进行读写

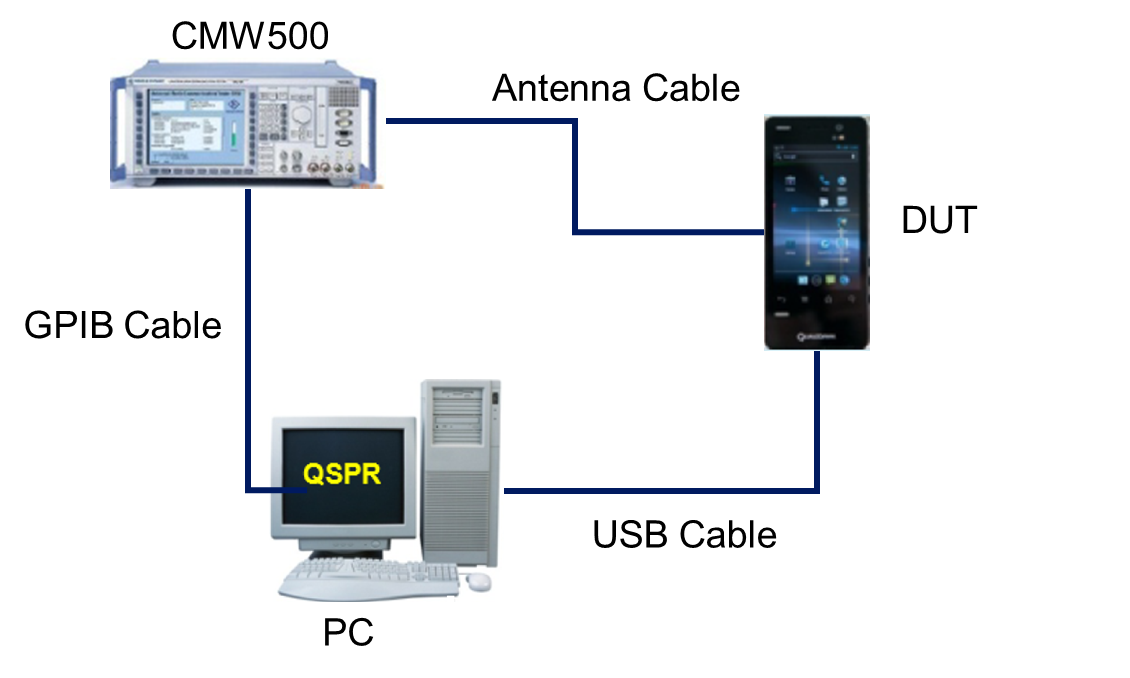

校准系统硬件构成:

功率表示方法:

The phone does not use dB and dBm to manage power.

In the embedded software,all power is defined in terms of AGC units.

AGC units:

     ——AGC is stored as a 10-
