【模拟电路】磁敏二极管

磁敏二极管是一种新型的磁电转换器件。这种元件比霍尔元件的探测灵敏度高，且具有体积小、响应快、无触点、输出功率大及线性特性好的优点。该器件在磁力探测、无触点开关、位移测量、转速测量及其他各种自动化设备上得到了广泛的应用。

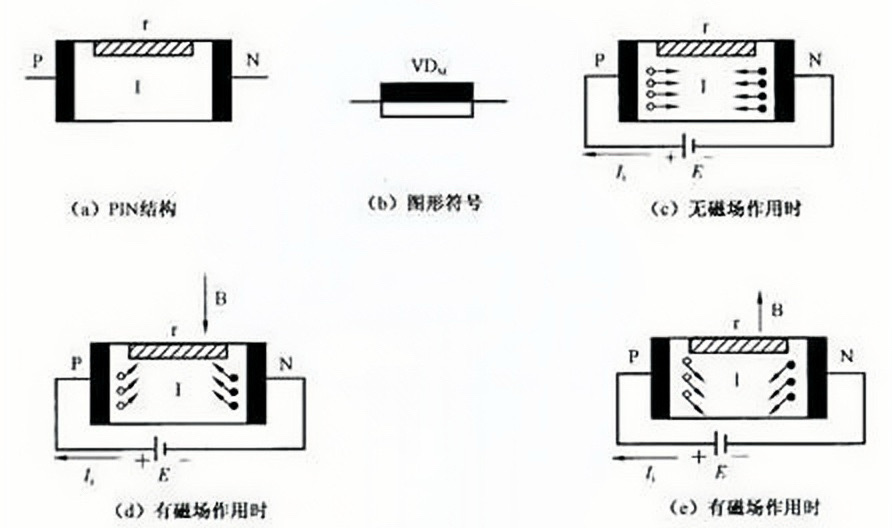

在电路中，P+区接正电极，N+区接负电极，即给磁敏二极管加上正电压时，P+区向i区注人空穴，N+区向i区注入电子。

在没有外加磁场时，大部分的空穴和电子分别流人N+区和P+区而产生电流，只有很少一部分载流子在i区或R区复合。此时有固定的阻值，器件呈稳定状态。

若给磁敏二极管外加一个磁场B+时，在正向磁场的作用下，空穴和电子在洛仑兹力的作用下偏向r区。由于空穴和电子在，区的复合速率大，因此载流子复合掉的比没有磁场时大得多，从而使i区中的载流子数目减少，i区电阻增大，该区的电压降也增加，又使P+与N+结的结压降减小，导致注人到i区的载流子数目减少。其结果是使i区的电阻继续增大，其压降也继续增大，形成正反馈过程，直到迸人某一动平衡状态为止。

当给磁敏二极管加一个反向磁场B-时，载流子在洛仑兹力的作用下均偏离复合区r。其偏离，区的结果与加正向磁场时的情况恰恰相反，此时磁敏二极管的正向电流增大，电阻减小。
