SIMATIC S7-1200以及SIMATICS G120组态

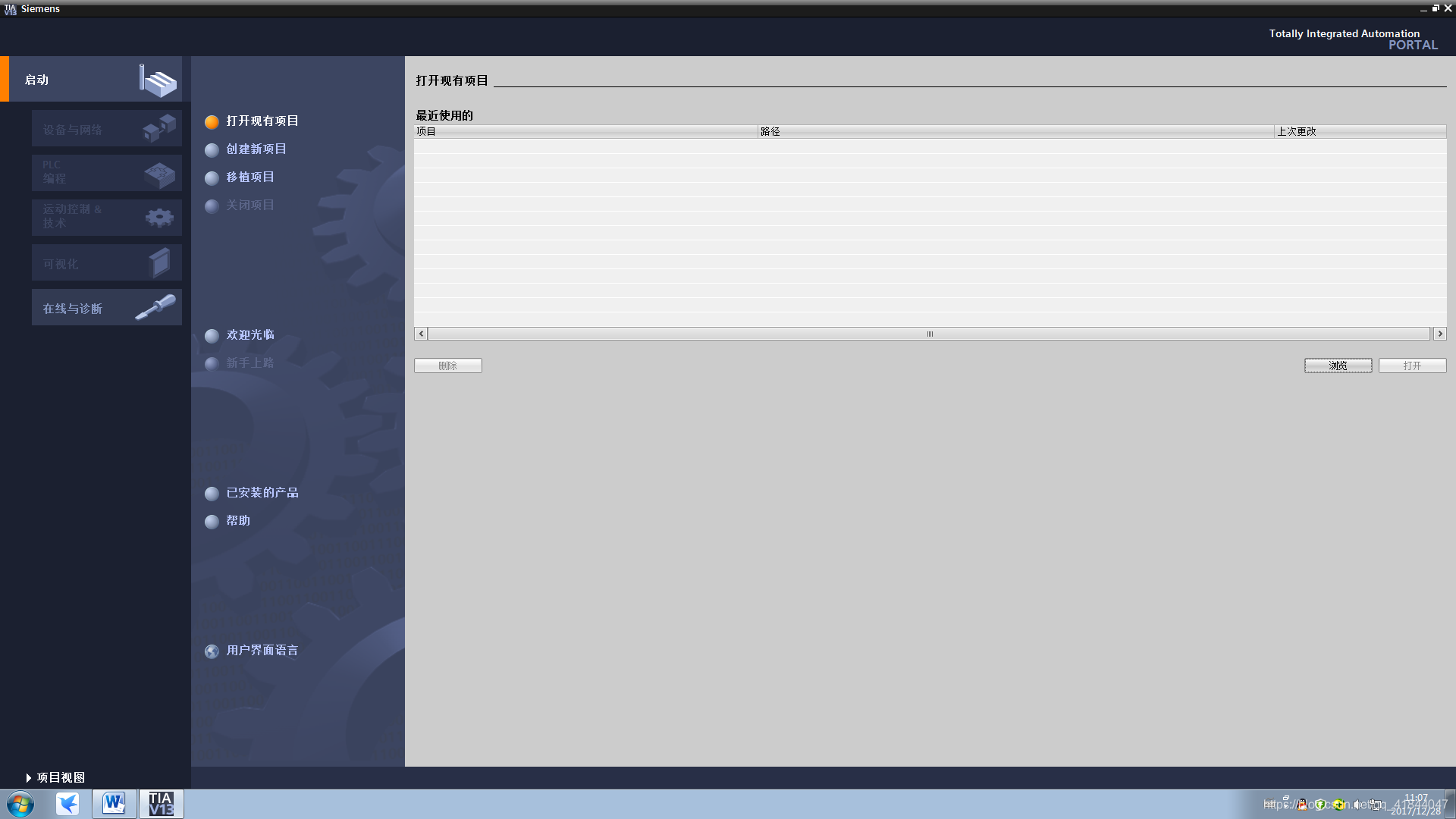

1、 打开博途软件,打开软件后界面如下。
在这里插入图片描述

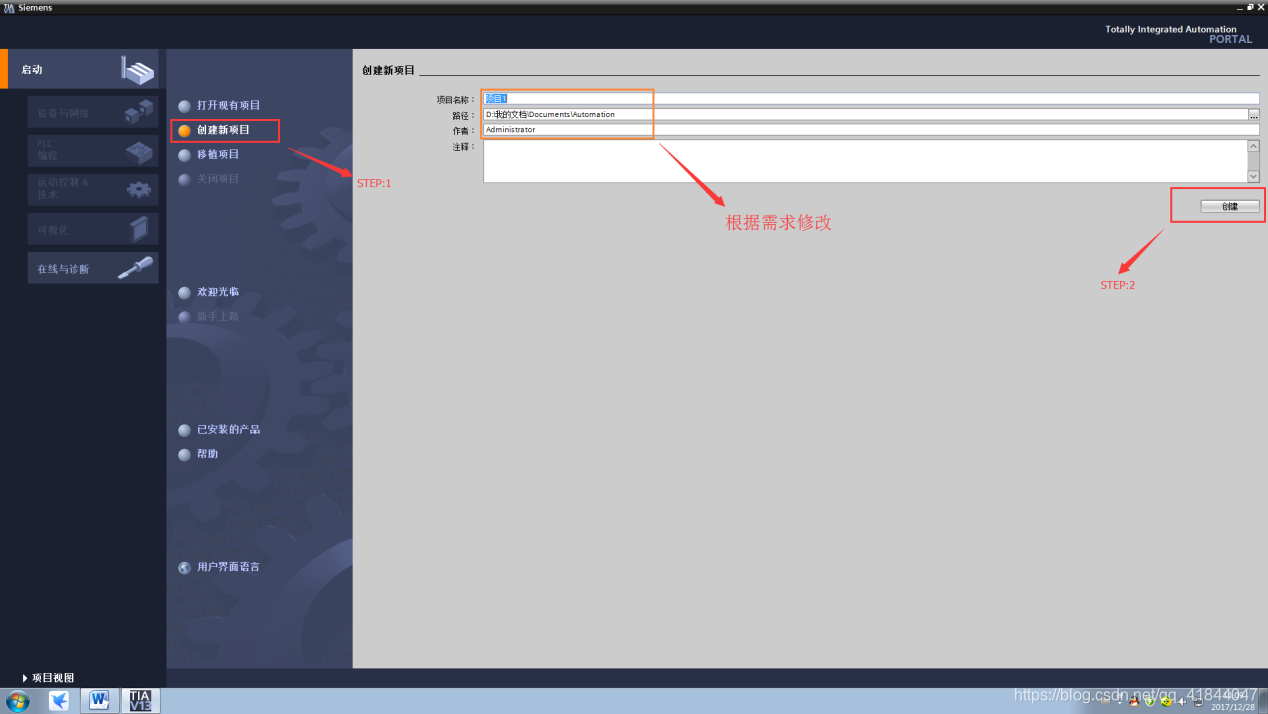

2、 创建新项目。
在这里插入图片描述

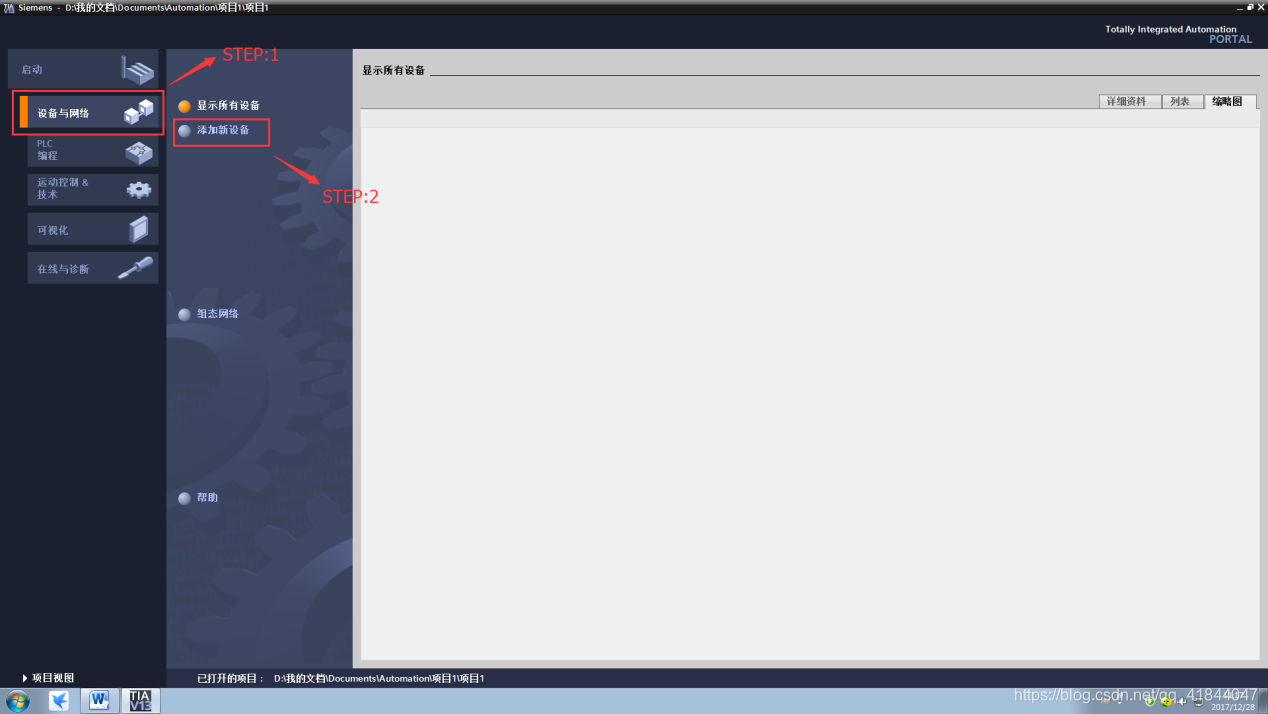

3、 设备与网络。
在这里插入图片描述

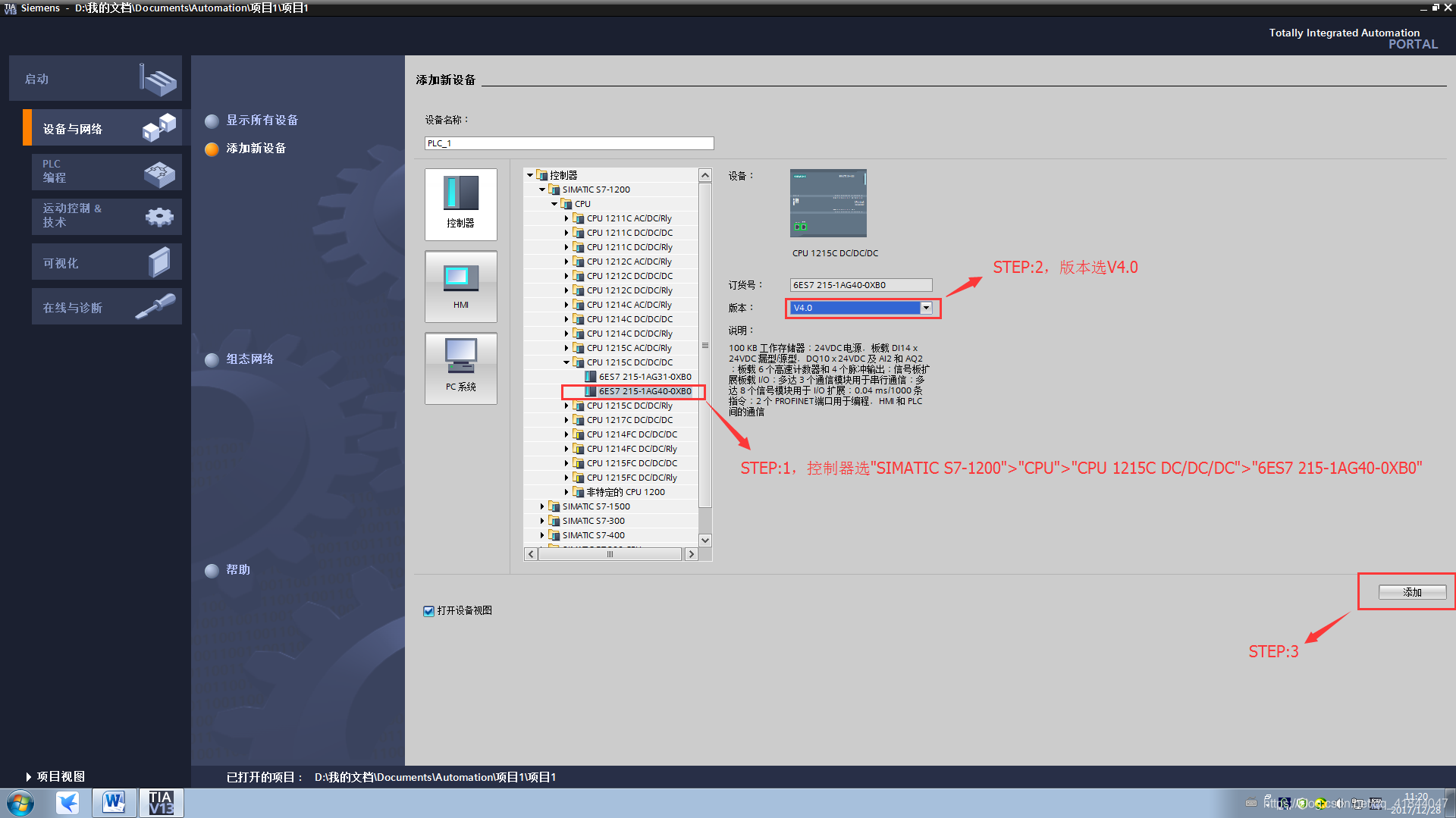

4、 添加控制器。
在这里插入图片描述

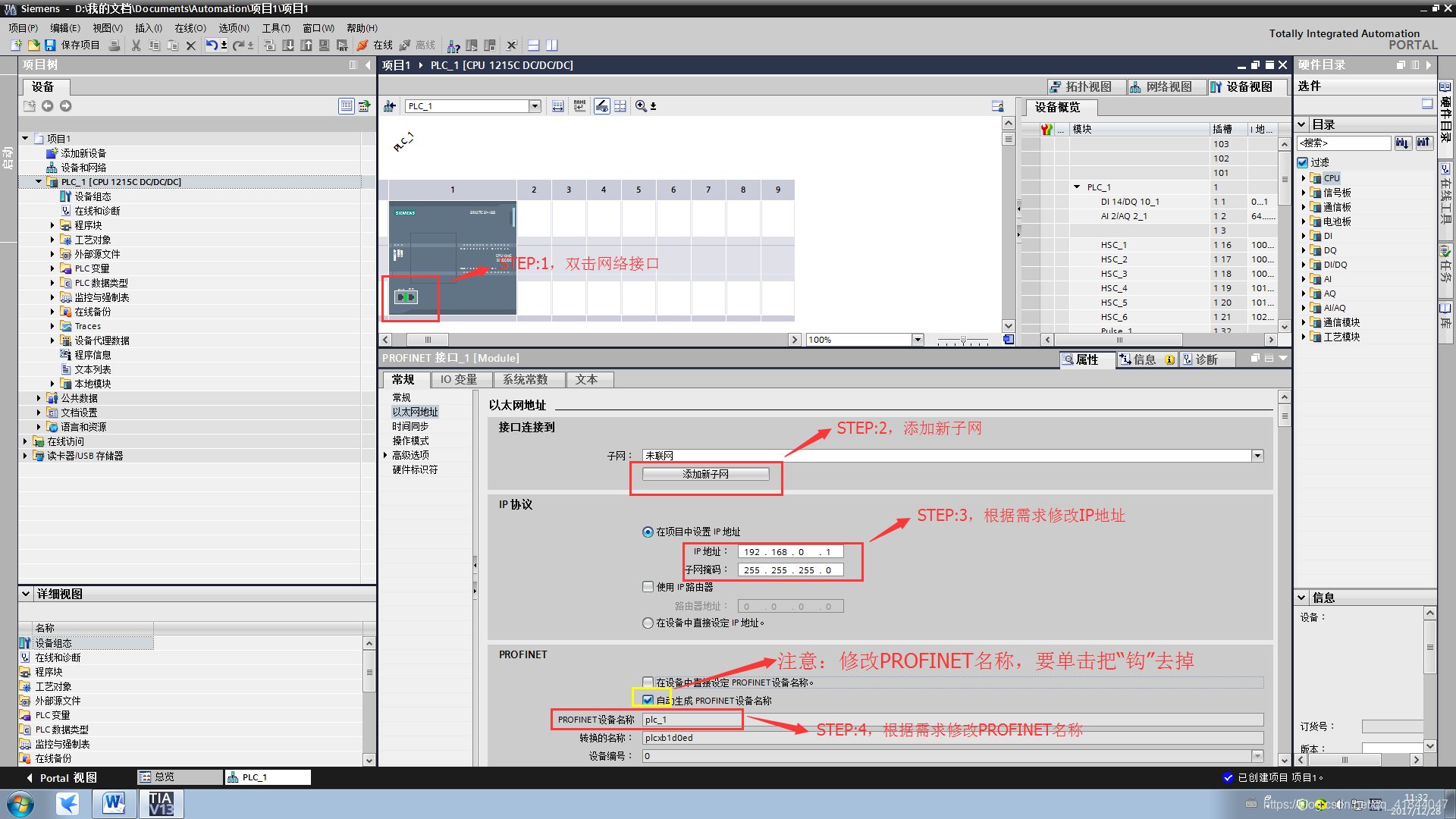

5、 修改IP地址和PROFINET设备名称。
在这里插入图片描述

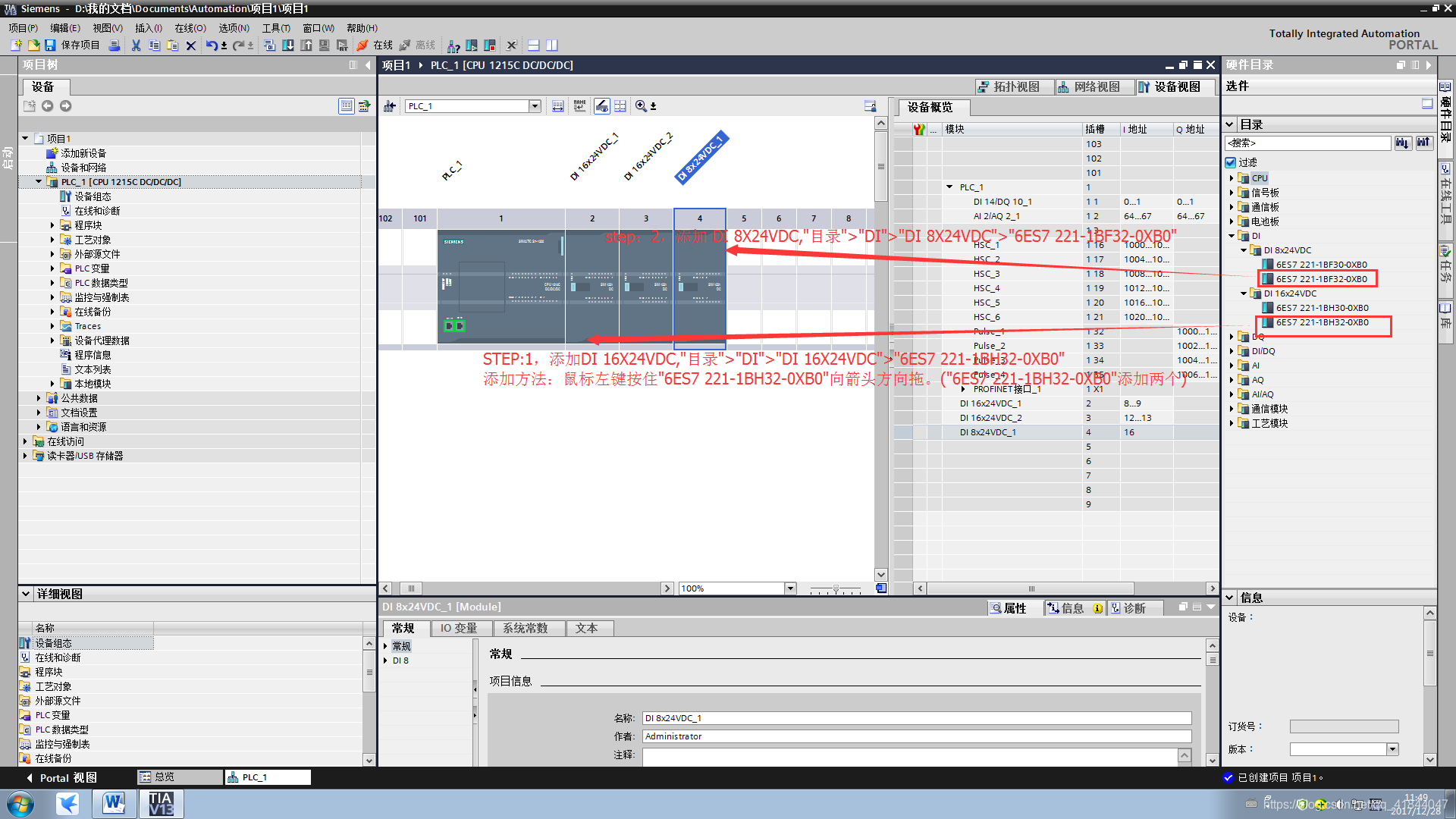

6、 添加扩展模块。
在这里插入图片描述

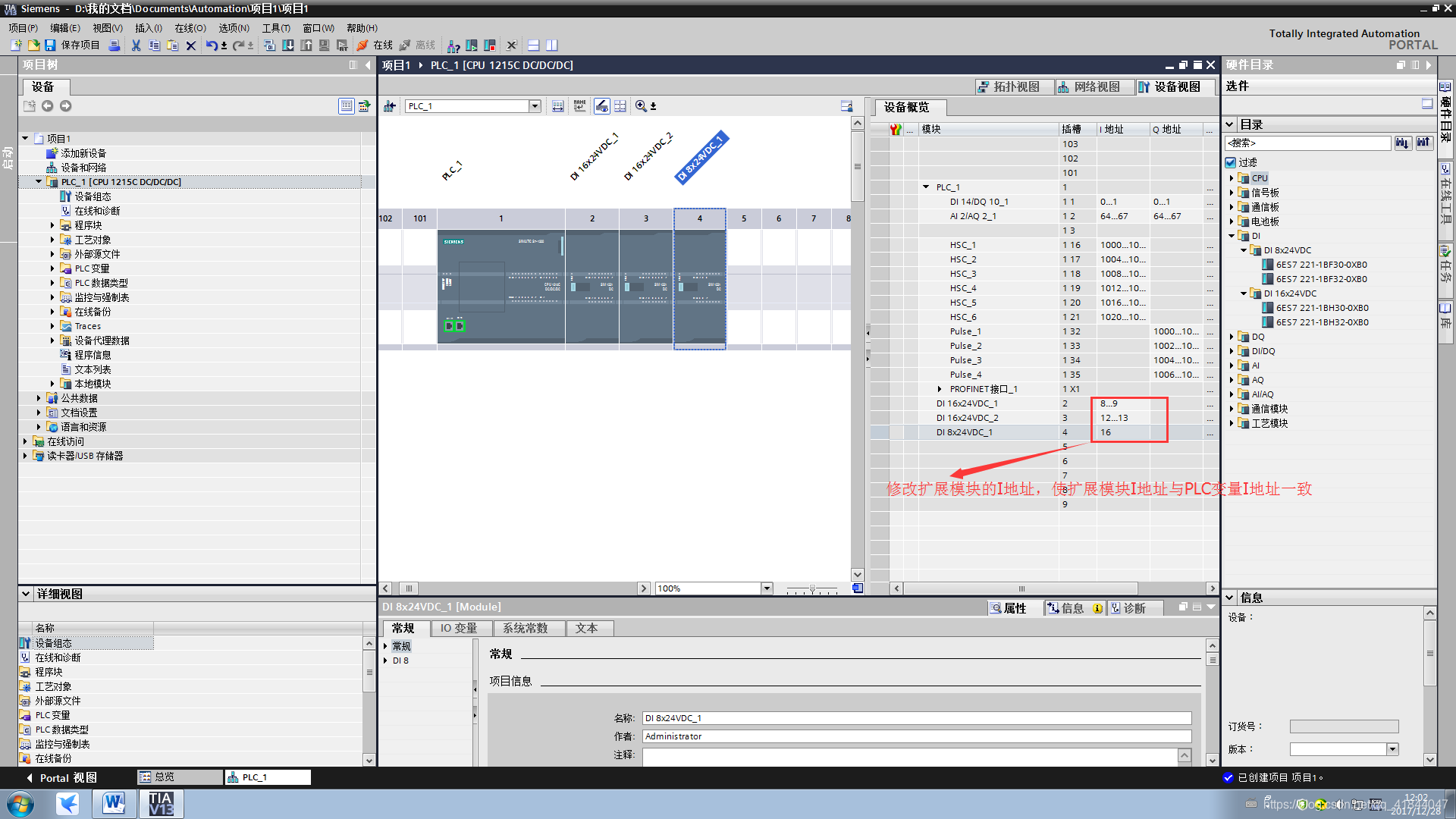

7、 修改I地址。
在这里插入图片描述
8、 添加变频器。
在这里插入图片描述

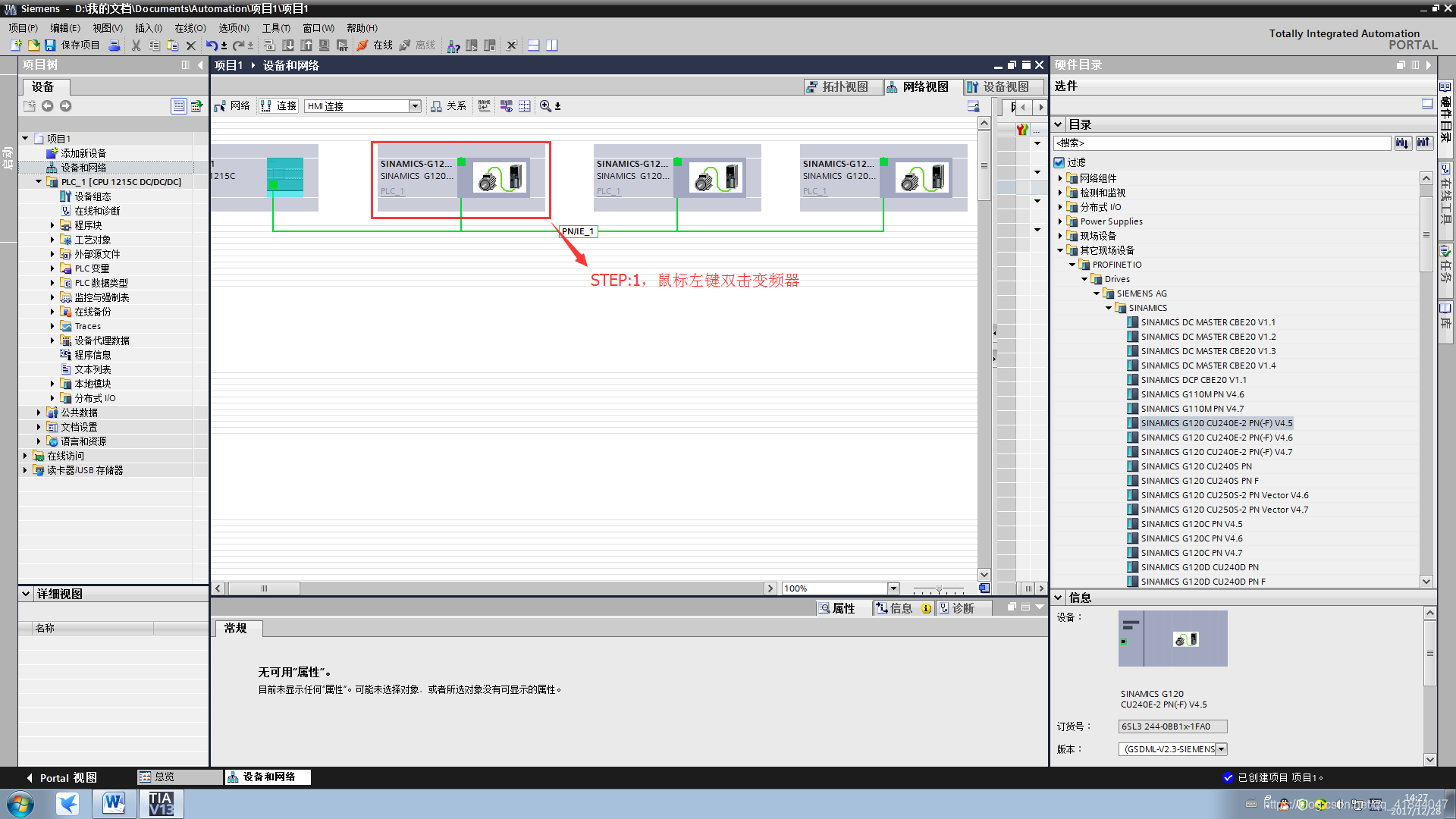

9、 变频器连接。
在这里插入图片描述

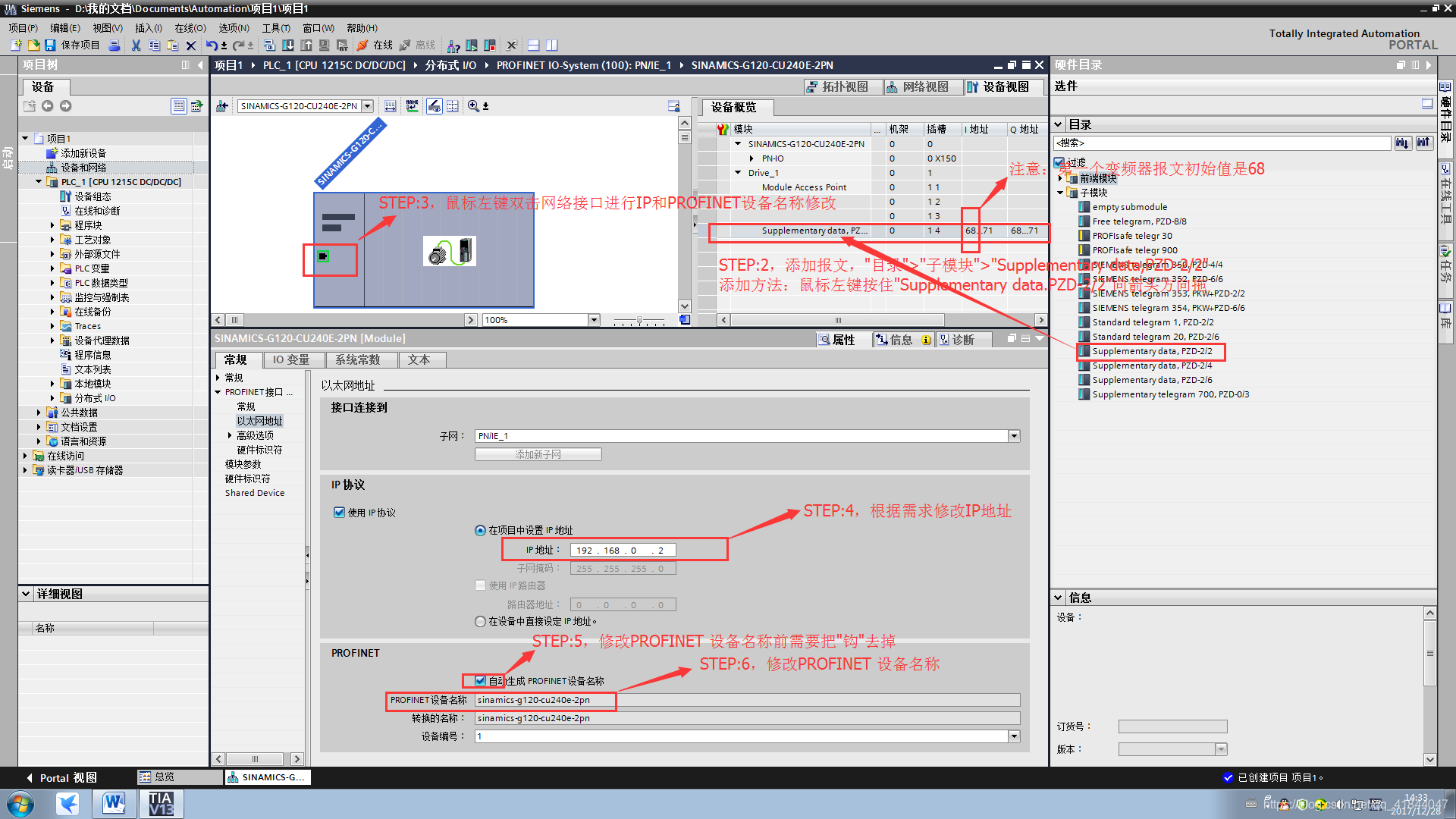

10、 添加报文、修改IP和PROFINET设备名称。
在这里插入图片描述
在这里插入图片描述
11、 给变频器分配设备名称(修改的地方)
双击变频器>选择变频器点击右键>分配设备名称
组态建立完成!
