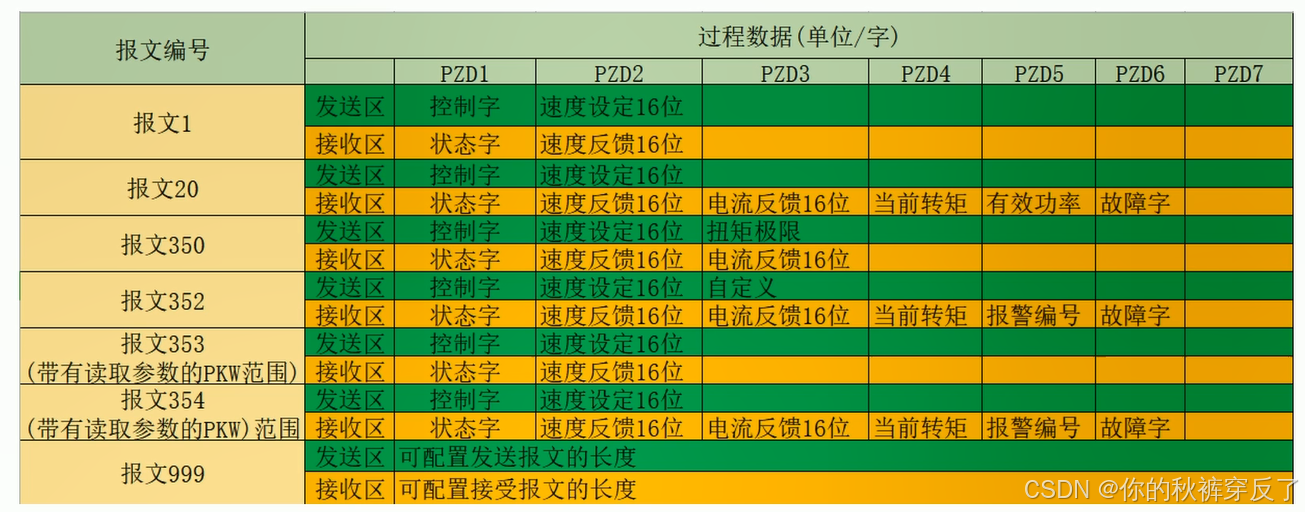

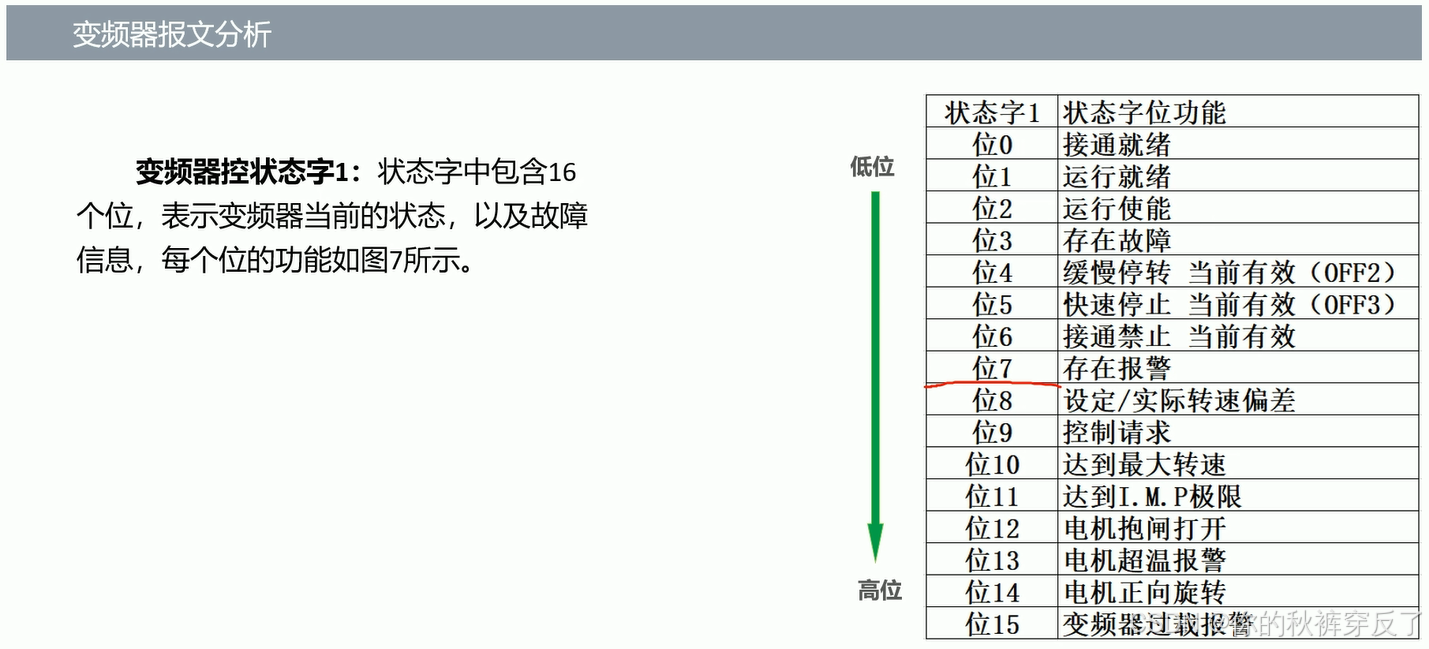

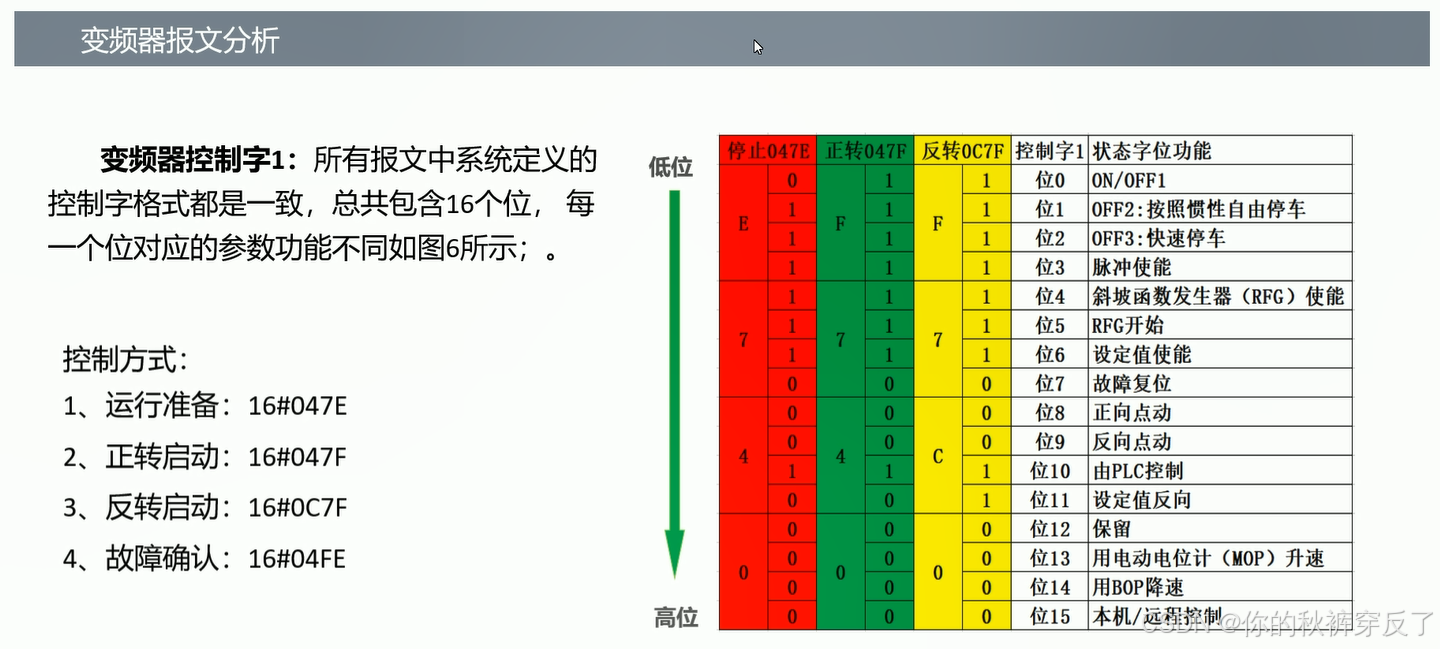

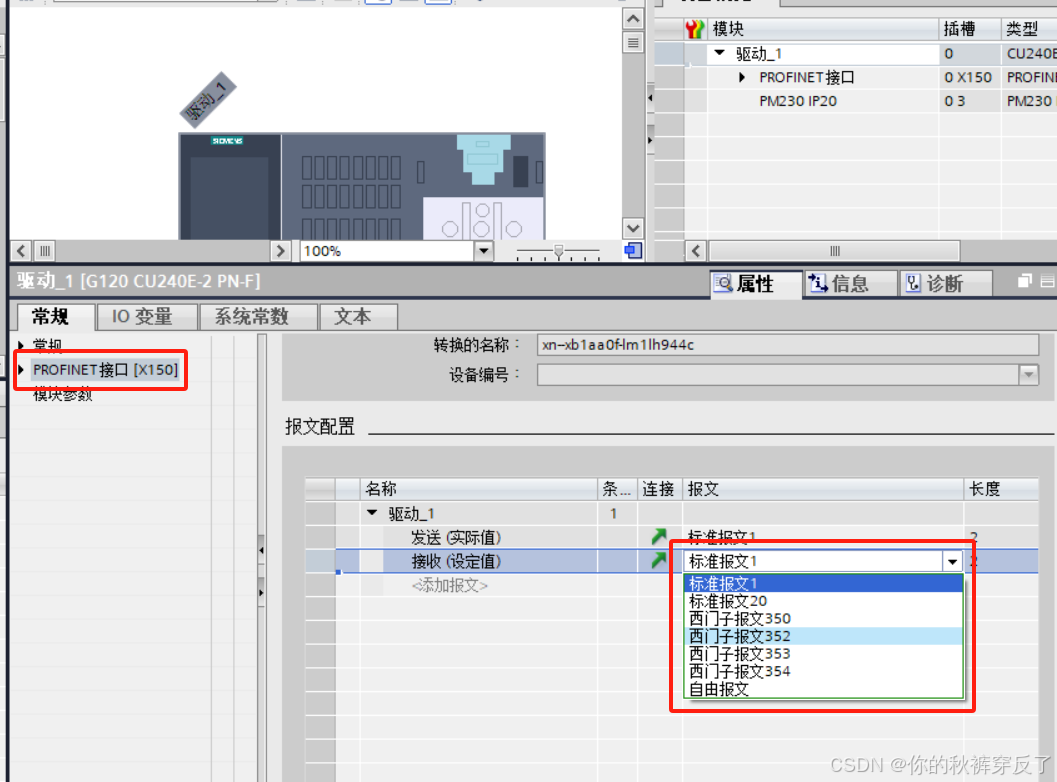

一 所有的报文，控制字和状态字都是一样的，只是后面的反馈不同而已。

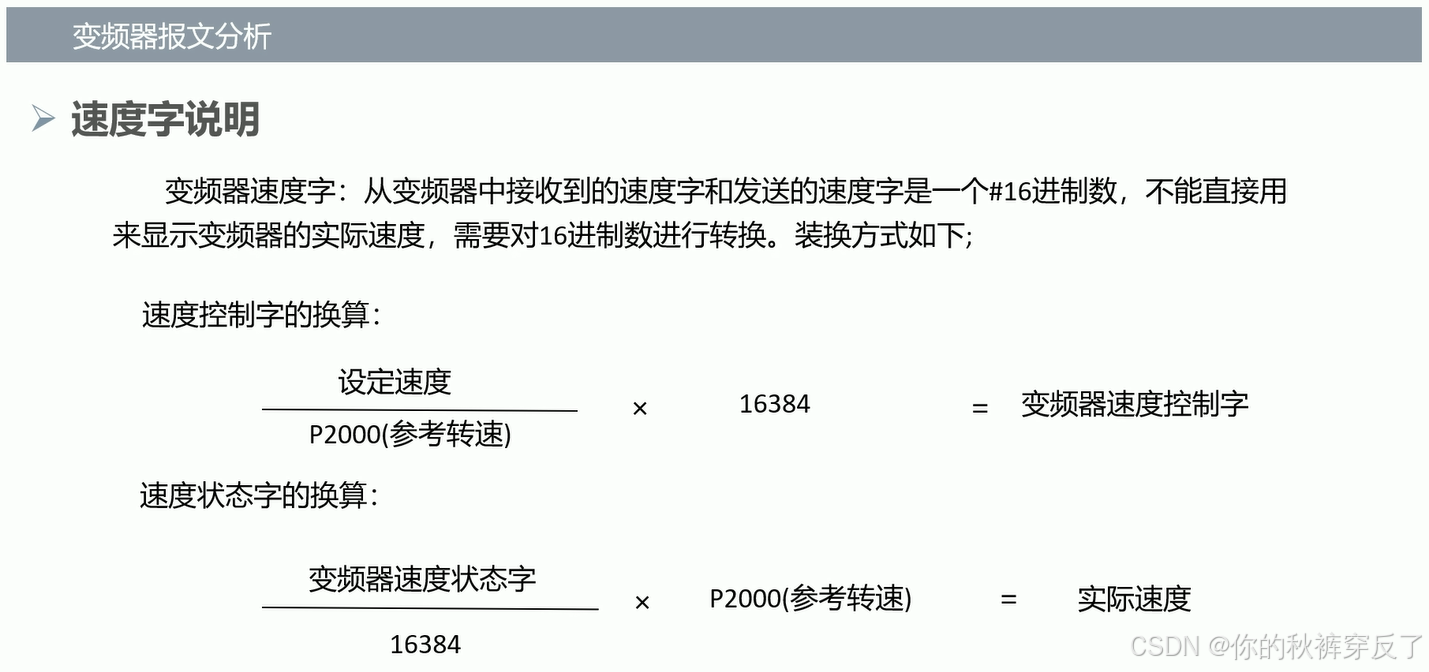

二 下图里面的参考转速，P2000，是电机的额定转速。需要设置

三 试验一下，熟悉下功能。

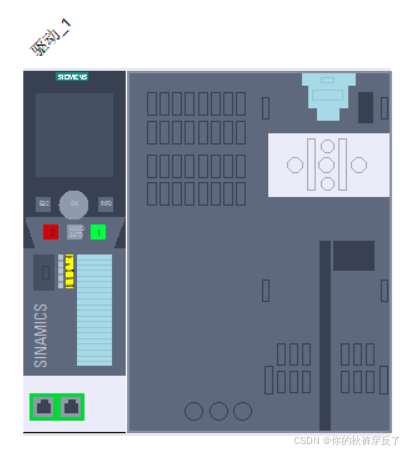

1. 拉一个变频器。西门子G120变频器，由控制单元和功率单元组成

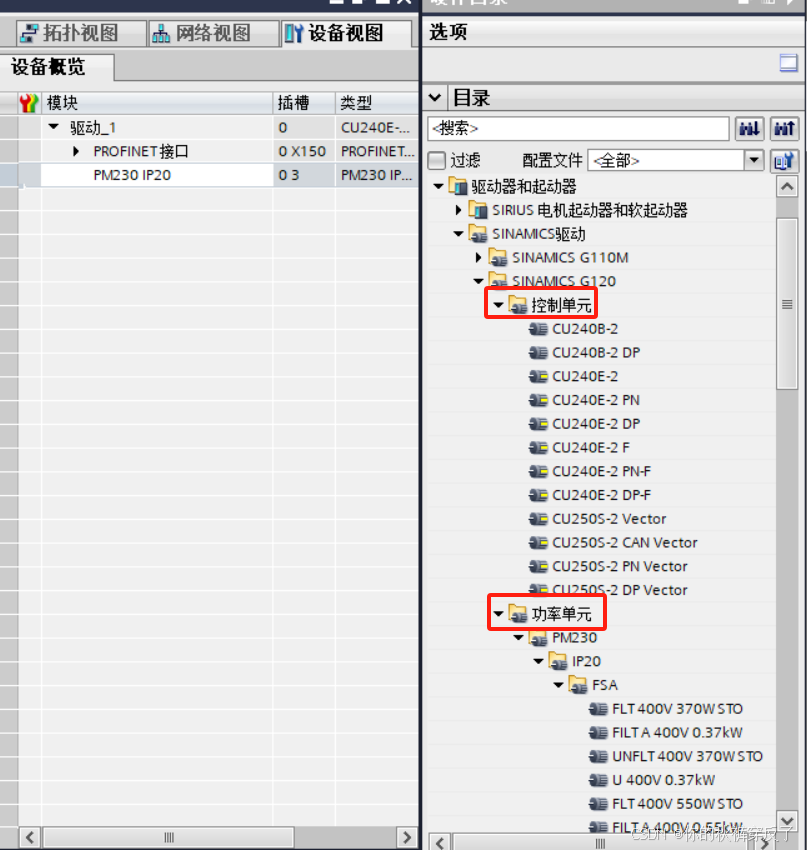

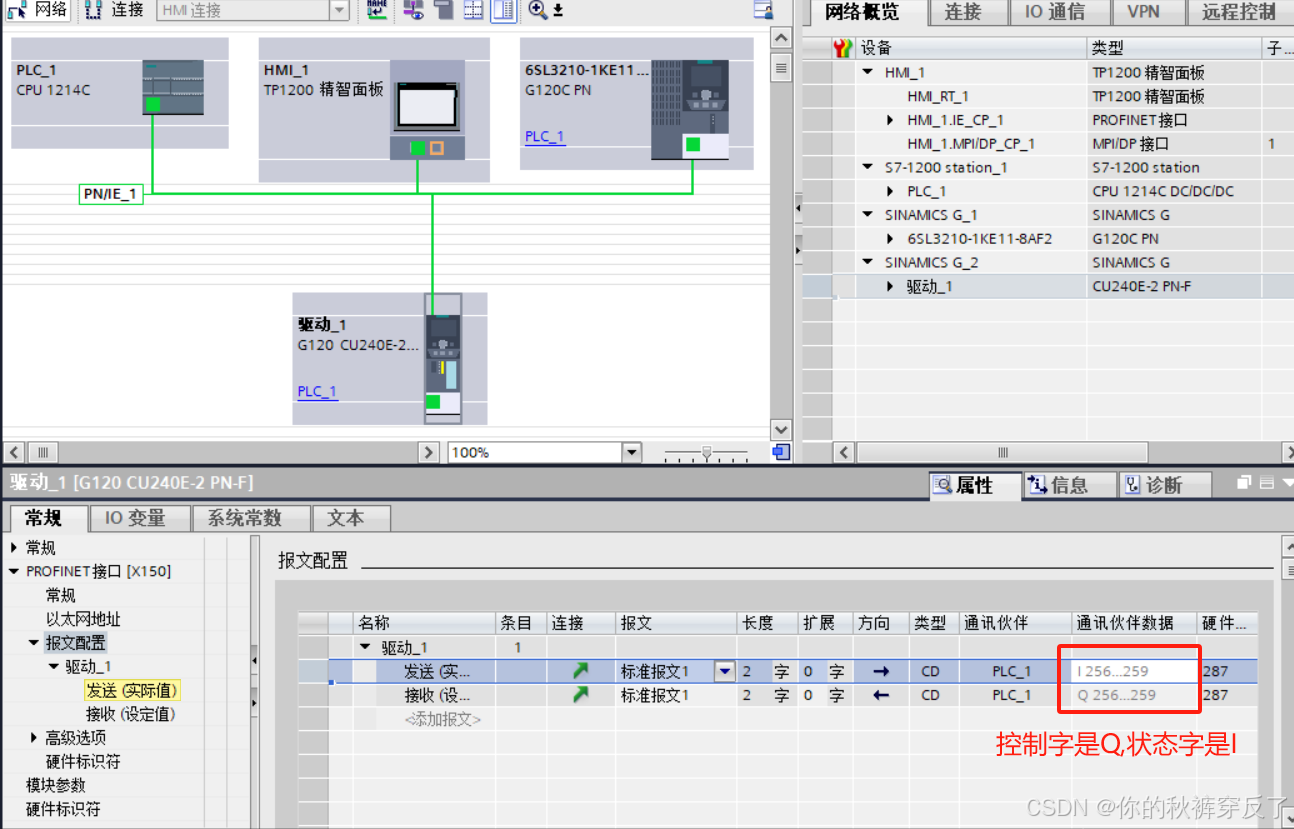

2. 将变频器连接到PLC.可以看到控制字和状态字的地址 IW256,IW258,QW256,QW258

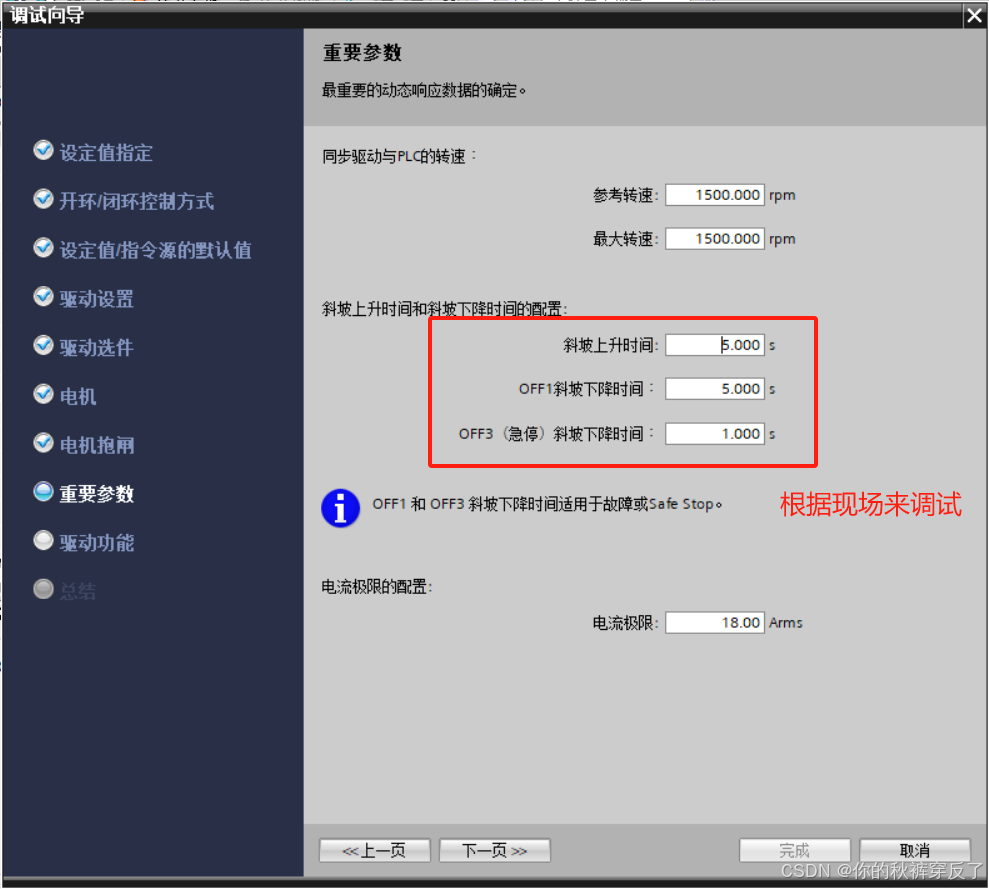

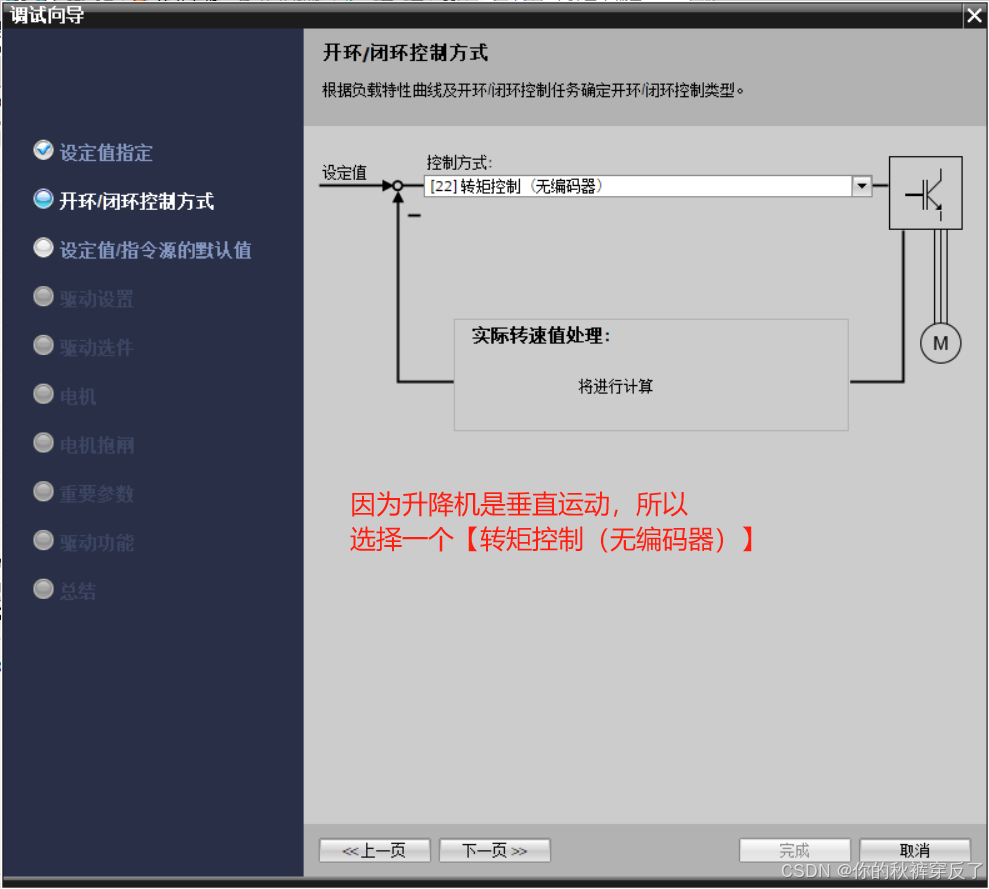

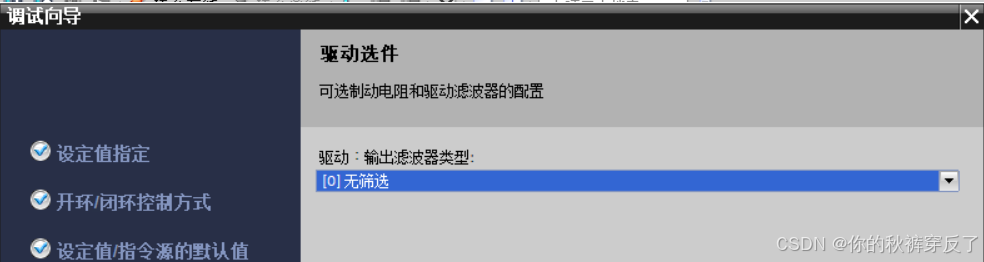

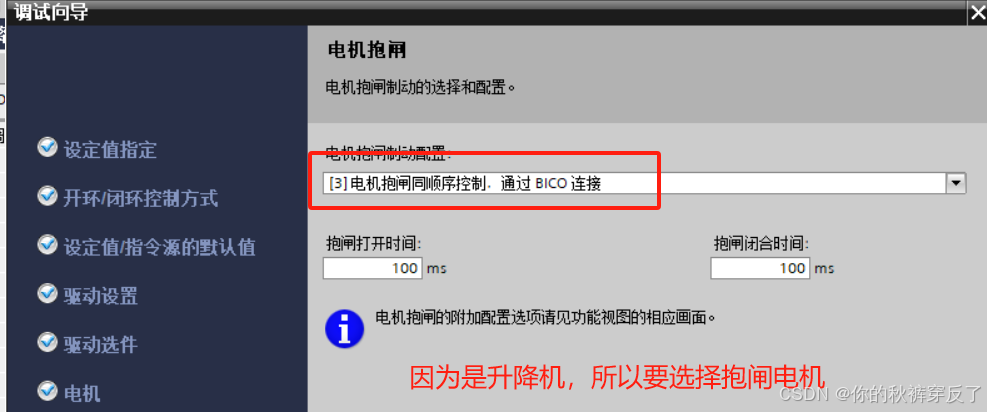

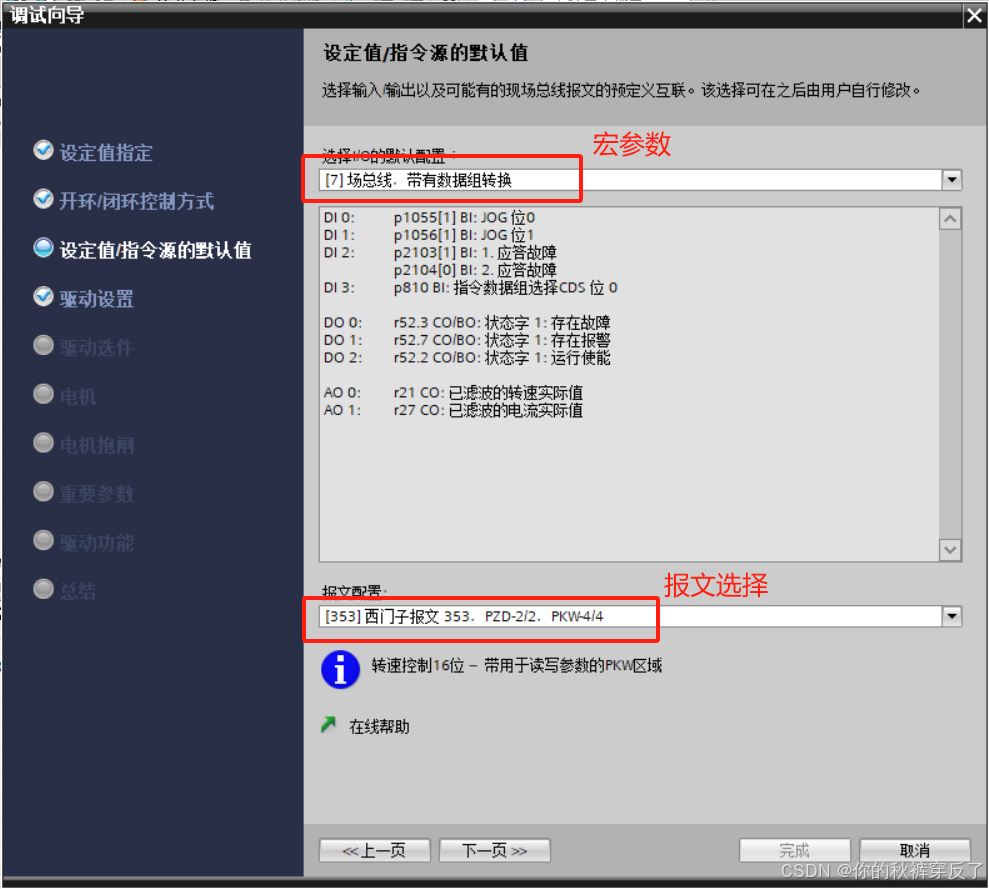

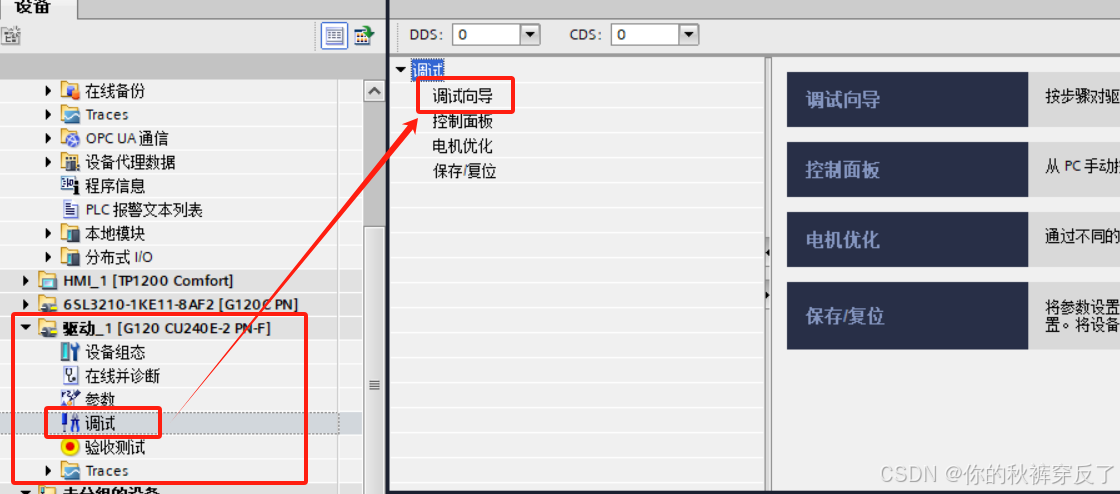

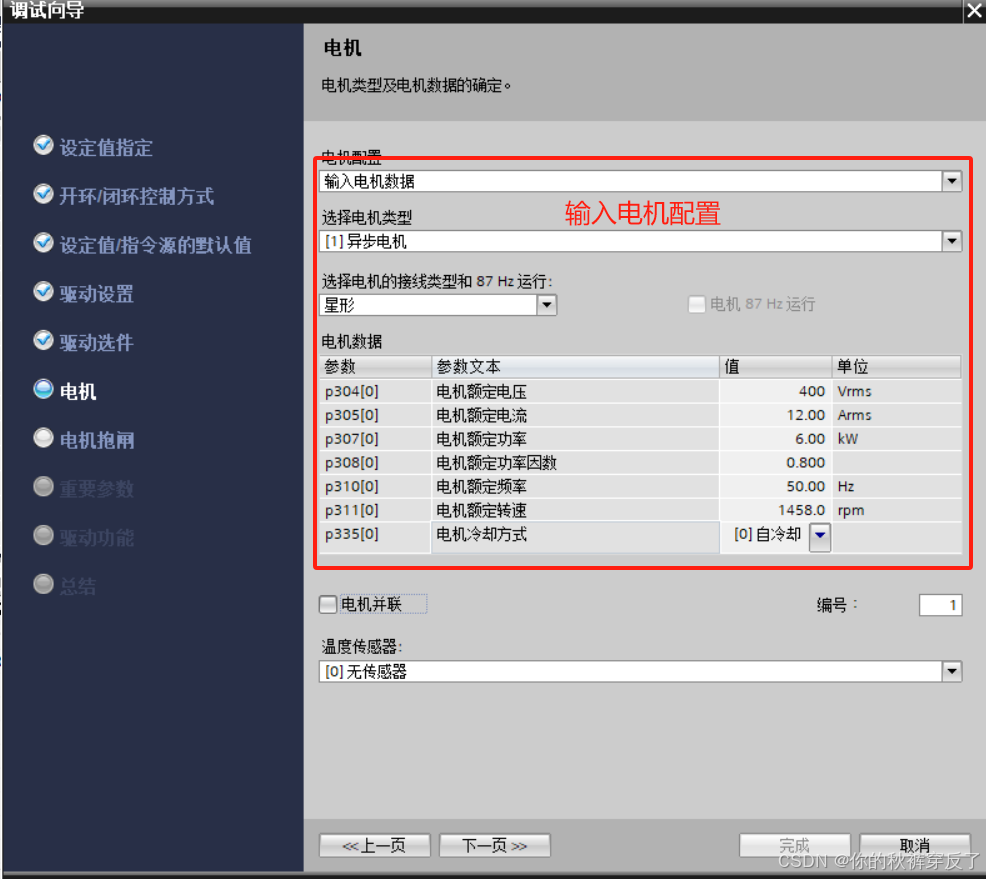

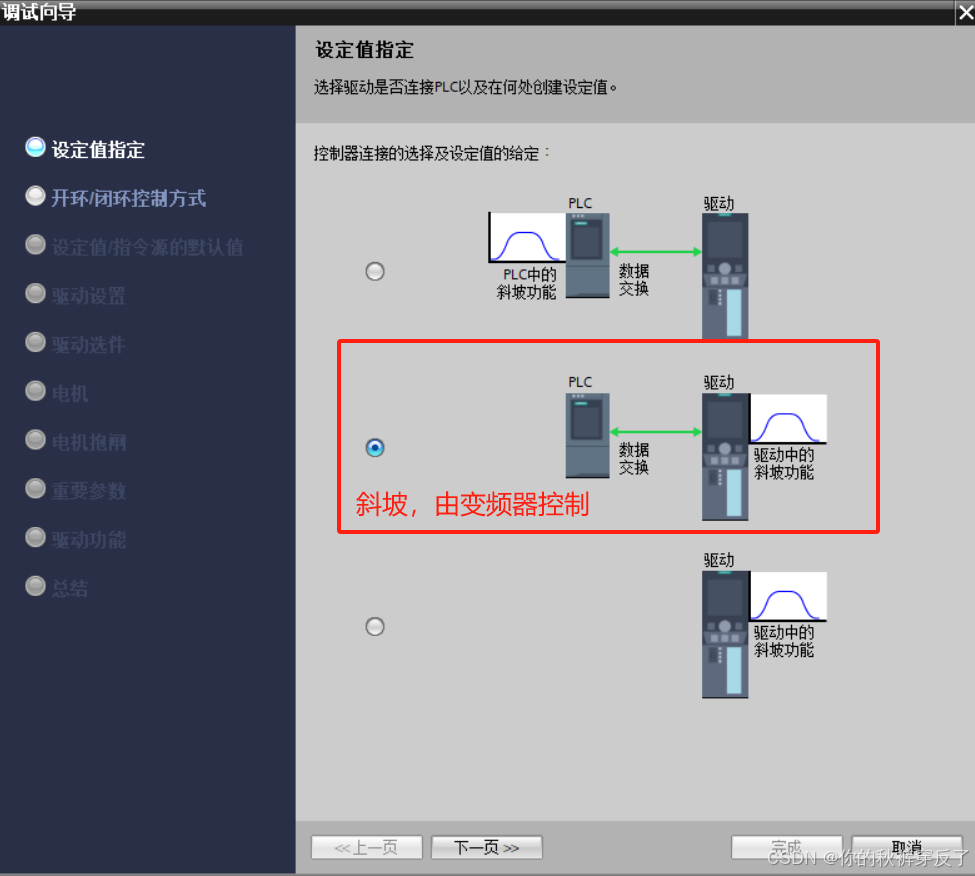

3. 调试

S7-1500与G120变频器通过标准报文1进行Profinet通信的具体步骤
Robot_PLC_HMI_Automation
10-22 6718
