阻容感基础06：电容器分类（2）-电解电容

说在开头：关于“双生子佯谬”的几何学解释

爱因斯坦的数学老师闵可夫斯基看到了爱因斯坦的相对论，觉得十分惊奇：当年那个经常翘课的小子还是个潜力股啊。从1905年开始，闵可夫斯基把全部精力都放到了电动力学方面，他开始把爱因斯坦的相对论进行系统化的整理，并在整理过程中使用了矩阵。他发现：时间t在矩阵中的地位和空间轴x，y，z是可以平起平坐的，应该将时间与空间同等对待，时空是不可分离的坐标体系，称为：四维时空。假如用时间（t）+地点（x,y,z）来描述一个四维时空里的事件，那就可以不依赖参考系（ 参考系是啥？还有同学记得么~），计算起来更加简洁明了。

举个栗子：假如2001年9月11日上午有一架外星飞船从地球上空飞过，看到911恐怖袭击的两架飞机在不同时间分别撞向世贸中心和五角大楼，在我们地球人看来这两个事件相距330千米，时间间隔51分钟（以地球为参考系），但是由于“钟慢尺短“效应，外星人看到的袭击距离更短，时间间隔也更短，因为地球人和外星人属于不同的参考系。按照闵老师的想法，假如用四维时空将坐标统一起来，那么两个不同地点不同时间发生的事件可以用四维时空钟的勾股定理来计算四维距离；将时间折算成距离混进去计算，不管地球人还是外星人在四维空间的距离居然是相等的。这就是所谓的不依赖参考系。

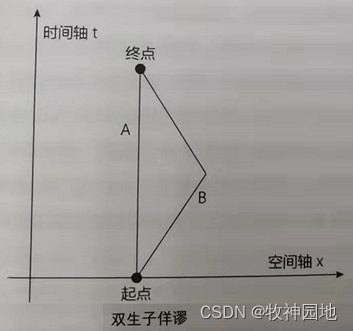

我们用闵老师的办法画出时空图计算“双生子佯谬“的问题，简单的示意图如下，A待在地上不动，但是时间还是一直向前，所以A在图上是一条沿着时间轴的直线；假设B坐着火箭沿着x轴（为了简化计算，省去了y,z轴）向前飞行，在空间轴上有运动，同时在时间轴上也有运动，显示一条斜线。最终他们起点和终点是一致的，因为B在中间做了一次折返，所以时空图中B的路径是一条折线。

根据闵老师的理论，我们现在画出来的时间轴叫做“坐标时“，并非是每个人感受到的时间；而每个人自己拿着时钟测量出来的时间叫做“固有时”，才是两个人自己的时间。四维时空中线的长度就是两个人的真实年龄，因此我们看到A和B在时空中走过的路径不同，因此路径长度也不一样。按照常理来说A路径比B短，那么A要比B年轻才对；为什么我们得到的答案是相反的呢？

闵老师接着说：时间是第四维度，是个虚数坐标（虚数，可不能再忘了呀），跟其它三个坐标不一样。正如之前所说虚数是负数的开方，所以定性计算四维时空里的勾股定理：S² = x² + y² + z² +( i*t)² = x² + y² + z² -t²（当然时间要乘以光速C才能变成长度，此处只表示物理量的关系）。所以正是由于时间轴的t前面是个减号，带来了一大堆奇葩的结论。闵老师的时空轴与空间轴不一样，在他的时空里，直线反而比曲线长，因此待在地上不动A走的直线，反而比B走的曲线还要长。而A与B在时空里划出的线，称为“世界线”，是理解四维时空的重要工具。此时物理学问题已经被转化成了几何学问题，成了整个相对论体系的精髓所在。

闵可夫斯基对相对论做出了非常重要的贡献，他在1909年因为阑尾炎发作而去世，年纪不过48岁。闵可夫斯基一家三兄弟都非常出名，二哥是著名医学家，被称为“胰岛素之父”的奥斯卡.闵可夫斯基。（参考自:吴京平-柔软的宇宙）

三，电解质电容器

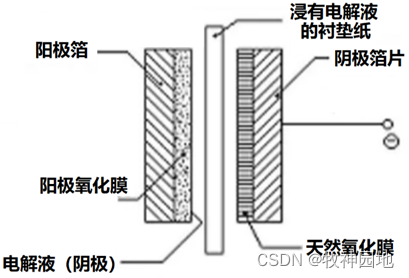

电解质电容器：用铝、钽、铌、钛等阀金属表面采用阳极氧化法生成一层氧化物作为介质层，以电解质作为阴极构成的电容器。如下图所示。

——所谓阀金属：指当金属表面形成氧化物的速度逐渐与化学溶解的速度平衡时，氧化膜便可达到这一电解参数下的最大厚度。当阀金属充当阳极时会在表面形成一层保护膜（绝缘）使电流被截止，而充当阴极时则可作为电极导电，类似二极管的导电特性。正是由于这个特性，电解质电容器区别于陶瓷介质电容器，是有极性的，反向电压会导致击穿电容器。

1. 按电解质的状态可分为：液态电解电容器，固态电解质电容器。

2. 按阀金属材料可分为：铝、钽、铌等电解电容器。

3. 按阳极呈现状态可分为：箔式卷绕型，烧结型电解电容器。

4. 按特性可分为：通用型、宽温型、长寿命型、无极性型（背靠背电容器）、低漏电流型、低阻抗（ESR）型、高频特低阻抗型和耐高纹波型。

1，铝电解电容器

铝电解电容器：以铝金属箔为阳极，介质是在阳极金属箔表面上形成的阀金属氧化膜（AL2O3），阴极为多孔性电解纸所吸附的工作电解质（液体或固体）；其额定容量可以做的非常大（F级）

——根据C=εr*A/d，电解电容器介质非常薄（金属氧化物，d很小，nm~um级别），同时通过卷绕式将电容两极面积做的非常大（A很大），所以电容量可以做的非常大。

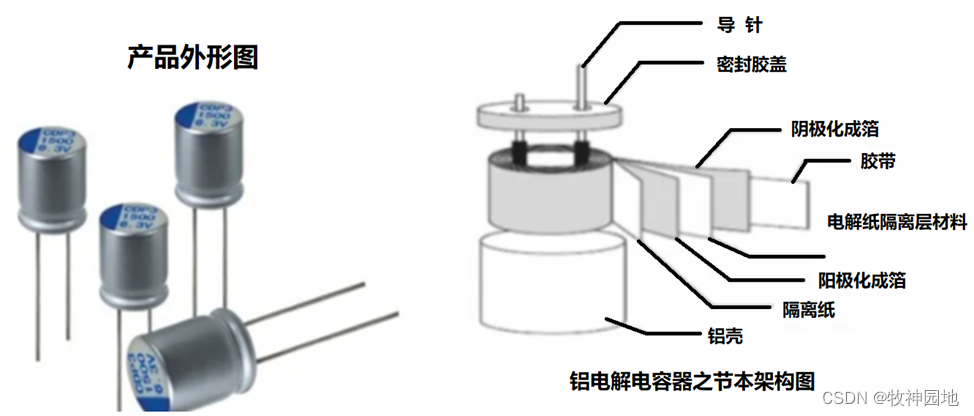

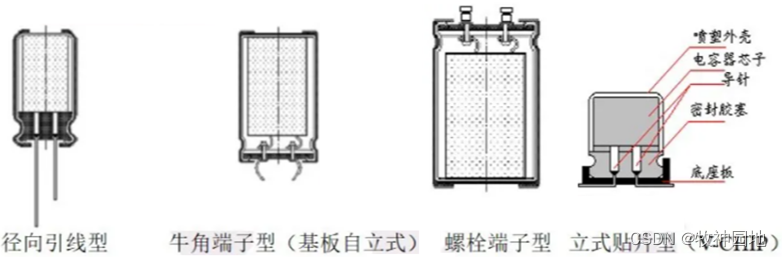

铝电解电容器电容量大、价格便宜、性能优异，在市场占有率非常高，通用铝电解电容主要是卷绕型铝容器，外形结构如下图所示。

铝电解电容器有如下特点：

1. 介质层：铝氧化膜AL2O3具有单向导电性，所以铝电解电容有正负极之分。

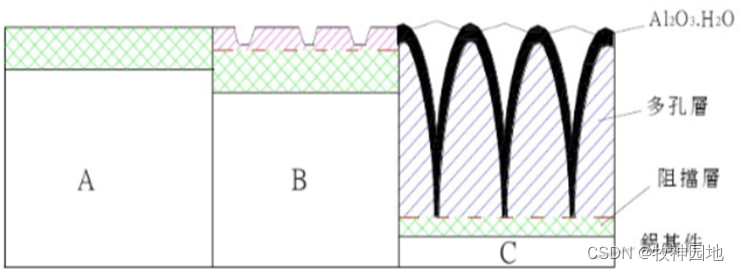

2. 高电场强度：利用化学方法在腐蚀过的阳极铝箔表面生成一层极薄（0.01~1um）的铝氧化膜作为电解电容器介电质，与铝箔阳极结合成为一体；氧化膜的形成分为三个阶段，如下图所示。

1,  阶段A膜层生长：形成一层致密无孔的阻挡层，阻挡层薄而致密，表现出绝缘性，能够阻挡电流流过；

2, 阶段B阻挡层形成：由于氧化铝分子体积大，产生膨胀，导致凹凸不平。凹处电阻小电流大；

3, 阶段C多孔层：凹处在电场作用下产生化学溶解，加深凹陷，使其能够继续发生氧化反应形成新的氧化膜，到某一阶段，溶解与氧化过程达到平衡，形成了厚而多孔的外层结构。

3. 阴极是电解质：根据其物理状态分为：液体电解质和固体电解质；为了使电容器的阴极与外部电路相连接，必须从结构上加一阴极引出板（阴极箔）成为一完整的结构。

——电解液是化学电池、电解电容等使用的介质(有腐蚀性)，为正常工作提供离子，并保证工作中发生的化学反应是可逆的。

液态铝电解电容器主要参数：

1. 额定电压：电容器在额定温度范围内所允许的连续工作最大直流电压或脉冲电压峰值。

2. 浪涌电压：短时间内电容可以承受的最大电压值，一般为：1.15x额定电压。

3. 电容量(uF)及误差(%)：液态铝电解电容器一般电容标称误差为20%；

1, 电容量与外加电压强度成反比，大约电压提高1倍，电容量下降1~3倍；

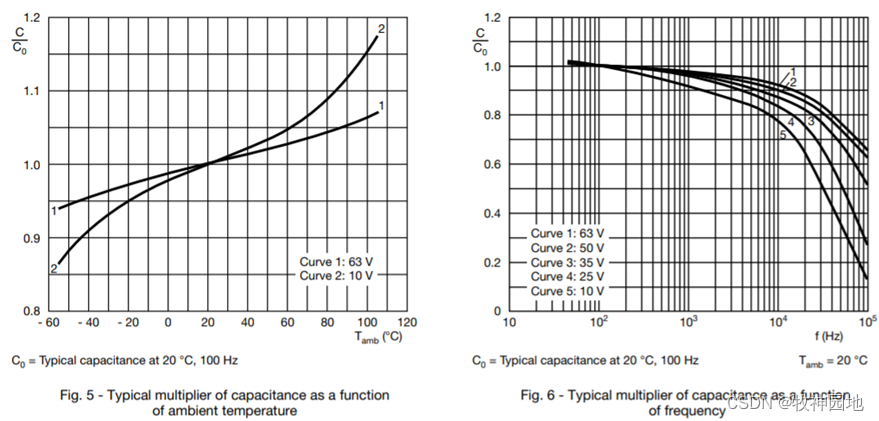

2, 电容量与环境温度成正比，需关注低温应用下容值的变化；如左下图所示；

3, 电容量与工作频率成反比；如右下图所示。

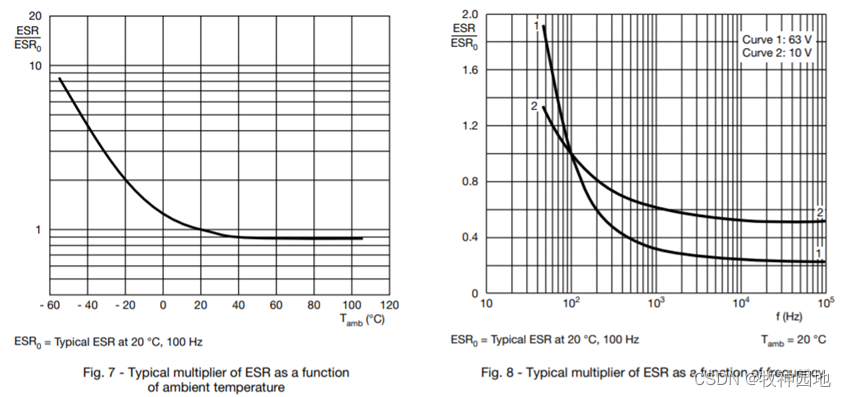

4. ESR：电容器等效串联电阻，ESR会影响到产品的功率损耗，高频特性以及滤波效果；

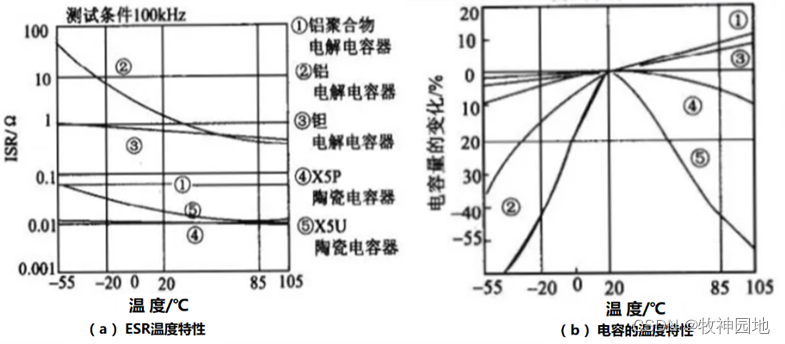

1, ESR随温度的升高，ESR减小，在温度高的环境有利于功耗减小；

2, ESR随频率的增加也逐渐减小。

——铝电解电容在开关电源中使用时，高温、高频环境下的损耗会更小。

5. 额定文波电流：在规定频率下最大允许交流电流的有效值，该电流下电容器可在规定下的上限温度下连续工作；

——最大允许纹波电流的大小与环境温度，电容表面积，耗散因数（ESR），以及交流电频率相关；纹波电流产生的热量是影响使用寿命的重要因数，超过铝电解电容器的额定纹波电流，导致电容器温度太高而大大减小寿命甚至被烧坏。

6. 损耗：用损耗角正切表示，在规定频率的正弦电压下：P有/P无；

——电解电容器的损耗：在直流电压下主要为漏导损耗，在交流电压下为漏导损耗和介质极化损耗；电容器因为消耗能量而发热。

7. 温度范围：电容器设计所确定的能够连续工作的环境温度范围。

——热应力对液态铝电解电容寿命有决定性作用，器件资料给出的寿命为额定温度条件下的最小工作寿命；然后需根据实际工作温度，按照每下降10℃，寿命大概增加1倍来估算。

2，聚合物（Polymer）电容器

固体电解质：导电聚合物（PEDT），在导电性、热稳定性，化学稳定性方面均有明显的优势，是目前可选用的综合性能最好的固体电解质。

聚合物（Polymer）电解电容器的特点：

1. 聚合物铝/钽电解电容器通过以多层铝/钽箔结构为阳极、固体导电聚合物为阴极实现低ESR、低阻抗和高静电容量；

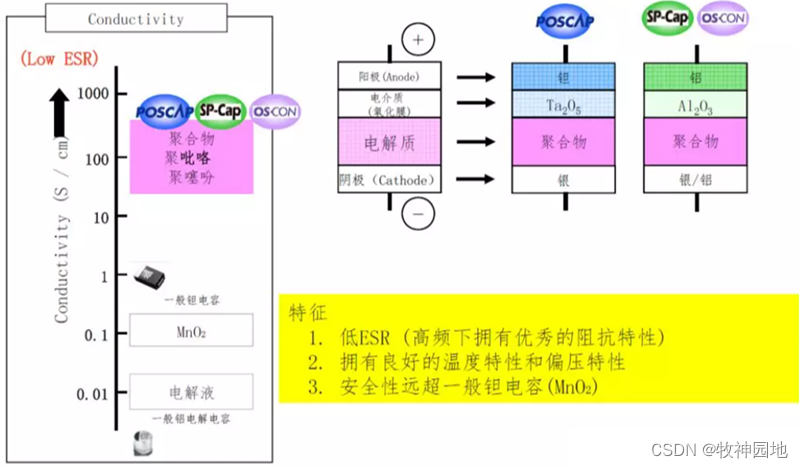

——如下图所示，液态电解质是离子导电模式，而聚合物是电子导电模式：其电导率比液态电解质高3个数量级（10³），因此固态铝电解电容有极低的ESR。

2. 具有无偏压特性和稳定的温度特性，在纹波吸收、滤波和瞬态响应方面具有优异性能，堪称各类应用的理想之选；

——MLCC的偏压特性和温度非常明显，随着电压的增加或环境温度的改变，电容器容量下降明显； Polymer电容器的聚合物介质受外加电压和环境温度影响小，所以表现出稳定的电容量特性和低ESR特性；同时由于可制作成小型化、贴片型结构电容器，使其有较低的ESL，对电源的瞬态响应也非常快速，是目前比较理想的电容器。

3. Polymer电容器可以无降额使用；

——虽然Polymer电容器可以无降额使用，但在实际设计中，90%的降额还是有必要的。

4. 退化机理主要是由于高分子有机体在高温下会分解导致导电率下降，半永久失效。

——Polymer钽电容在潮敏性能上不如MnO2钽电容，主要原因是阴极材料Polymer聚合物在特定温度下会与水和氧起作用而分解，导致容量、ESR等特性下降甚至失效。

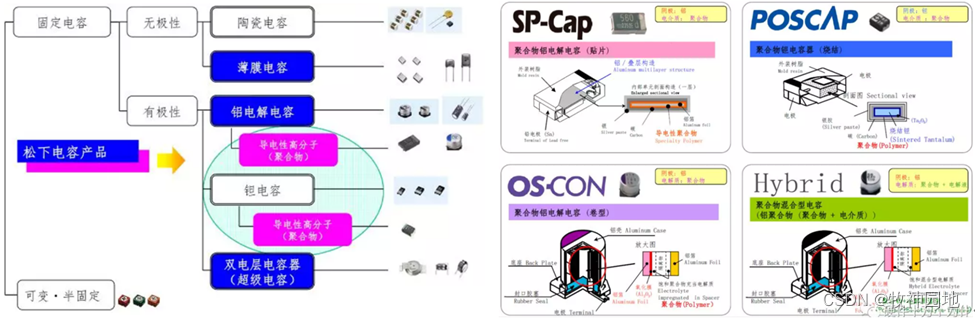

如下图所示，例举不同形态的聚合物电容器：贴片型聚合物铝/钽电解电容器，卷型聚合物铝电解电容器，卷型聚合物铝混合型电容器。

——我们看到聚合物电容器除了传统卷型之外，还更加容易被制造成贴片型电容器，外形类似二氧化锰钽电容器，其最大的优点是：小型化、大容量、低ESR/ESL。

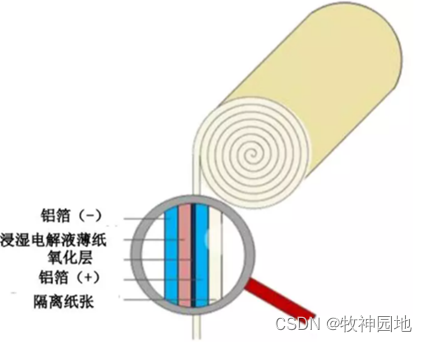

卷型固态铝/钽电解电容器结构，如下图所示：

1. 由正负（阴阳）极电极箔，隔离纸，胶带，导针，铝壳，密封胶盖等构成。

2. 铝箔通过化学或电化学方式进行腐蚀：在表面形成很多微孔，扩大有效接触面积（几百至上万倍），使得电容器单位面积有极高的电容量。

——卷形结构电解电容的最大优点：大容量、高耐压。

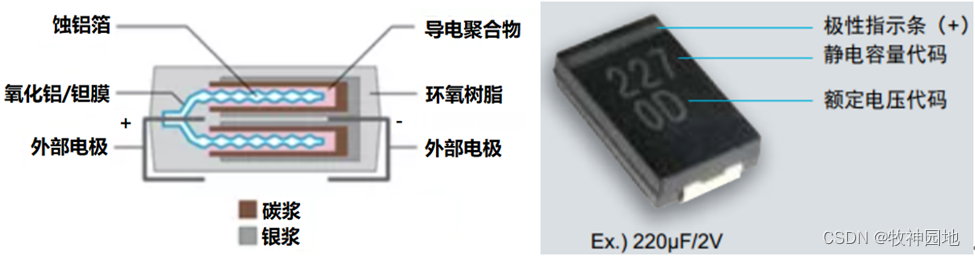

贴片型固态铝/钽电解电容器结构，如下图所示：

1. 正极采用钽烧结体或铝箔，负极采用具有高导电性的高分子材料；

——正极采用钽烧结体充分发挥钽的高介电系数特性：钽氧化物介电常数要高于铝氧化物。

2. 电容器的构造基本上与普通钽电解电容器（二氧化锰钽）相同，区别是电解质采用了导电性高分子材料；

3. 实现了小型电容器的大容量化，同时负极采用导电性高分子材料实现了更低的ESR（最低达到5mΩ）及可靠性方面的改善。

——早期开发单板每次回板第一次上电，总是要带好手套、口罩、眼镜，最怕（没有之一）钽电容器（二氧化锰）爆炸；因为聚合物电解质不含氧原子，发生短路时不易燃烧，具有更高的安全性，而二氧化锰电解质，容易与氧气发生化学反应，导致燃烧。

聚合物固态铝/钽电解电容器的参数及特性比较：

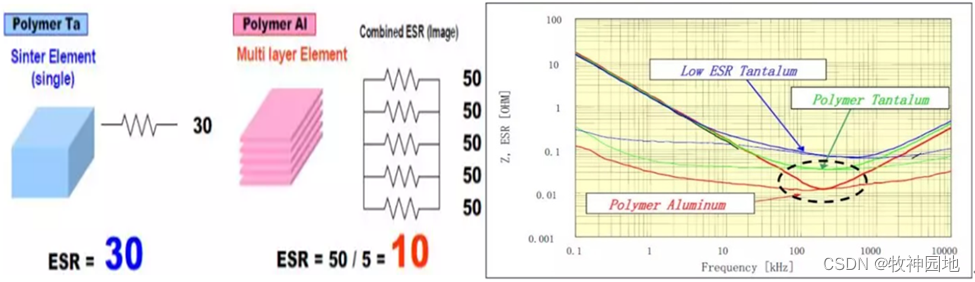

1. 聚合物固态铝电容器（MLPC：片式叠层铝电解电容器）相比聚合物固态钽电容器，有更低的ESR和更大的容量；固态铝电解电容特点如下：

——MLPC是采用高导电率的聚合物材料作为阴极的片式叠层铝电解电容器，具有极低的ESR，降低纹波电压能力强，允许通过更大纹波电流；在高频下阻抗曲线呈现近似理想电容器的特性，而且在频率变化情况下，电容量非常稳定。

1, 高频低阻抗：在100K~1MHz的宽频范围内都具有很低的阻抗，特别适合作为滤波电容器去除电路的开关电源纹波、音频噪声等；

2, 优良的温度特性：ESR在-55c~105c温度范围内几乎保持不变；特别适合低温恶劣条件下电子设备；

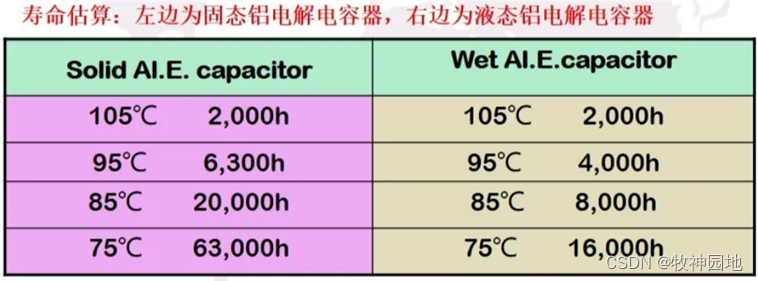

 3, 高温长寿命：聚合物没有液态电解液易挥发现象，寿命更长：寿命遵循工作温度每下降20℃，寿命增加10倍（液态电解电容每下降10℃，寿命增加2倍）；

4, 高额定纹波电流：由于更低的ESR，允许通过较大纹波电流（P=I2xR）；

5, 安全高可靠：由于采用固体电解质，不会出现电容电解液漏液，干枯，爆浆等事故（如上“聚合物电解电容特点”所述）；由于产品内部结构凝聚固定，产品的抗震性好，可靠性高。

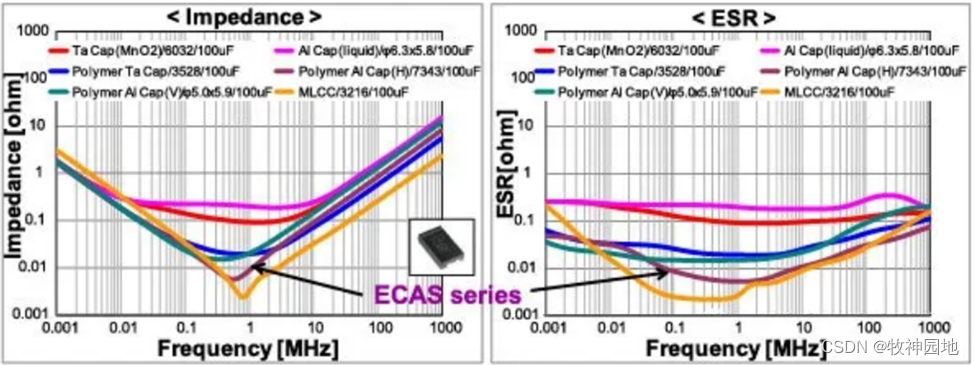

2. 相同电容量、不同类型的电容器：阻抗Z和ESR对比如下图所示。

3，聚合物混合铝电容器

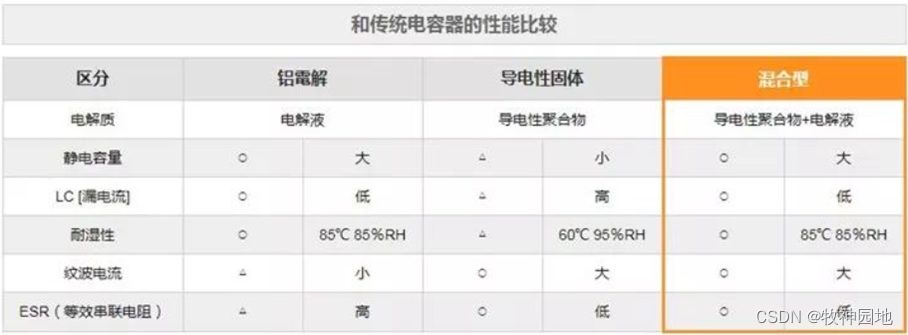

聚合物混合铝电解电容器：在电解质中融合了导电性聚合物和电解液，兼备导电性聚合物和电解液的特点：有大静电容量、低LC（Leakage Current）、大纹波电流、低ESR、耐湿性优、高可靠性的优点；但是聚合物混合铝电容的温度寿命与液态铝电解电容一样，工作温度每下降10c寿命增加2倍。

聚合物混合铝电解电容器主要的应用场景：机电设计要求在越来越小的体积内，实现越来越大的动能。例如：Hybrid EV混合电动车，车载ECU等。

4，钽电解电容器（Mn02）

钽电解电容器：电解电容器的一种，由充当阳极的钽金属制成，由一层充当电介质的氧化物覆盖，并被导电阴极包围。

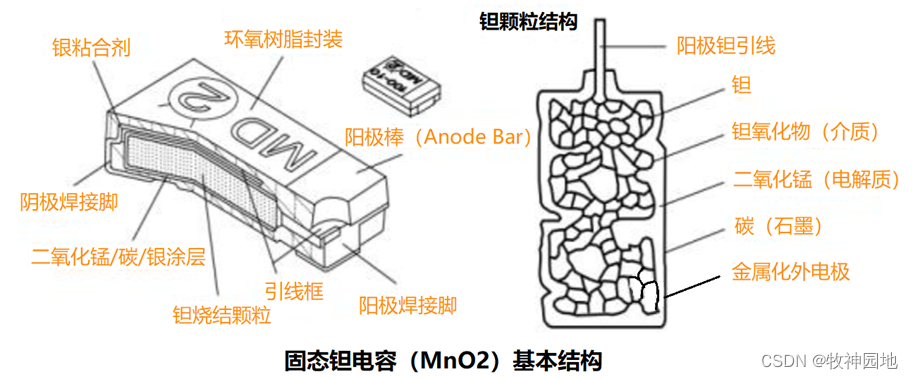

钽电容允许非常薄的介电层，而且钽氧化物（Ta2O5）介电常数比铝氧化物（AL2O3）的高不少，所以相同体积下同样结构的钽电容相比铝电解电容：容量更大，耐压较小。钽电容跟聚合物钽电容结构差不多，不同的是阴极把导电聚合物换成MnO2。

记得早在10多年前，MnO2钽电解电容已不被各公司优选使用，为什么尽量不选钽电容呢？

1. 地球上钽金属的储量少：以目前开采速度在未来一段时间将被耗尽，导致供应问题；

——十多年前公司强推更换钽电容时的说法，不过目前也未看到钽耗尽的迹象；而且聚合物钽电解电容也是推荐使用的。

2. 钽电解电容价格高：是相同容量陶瓷电容器的10倍以上；

3. 钽电解电容器的失效模式：大多为强发热、发光（爆炸，具体原因如“聚合物电容器”节所述），容易引起火灾；

4. 大容量低耐压钽电解电容的替代产品：高分子聚合物固体铝/钽电解电容器；

5. 钽电解电容器在大容量、小封装、低ESR的应用场景仍然有优势。

5，铌电解电容器

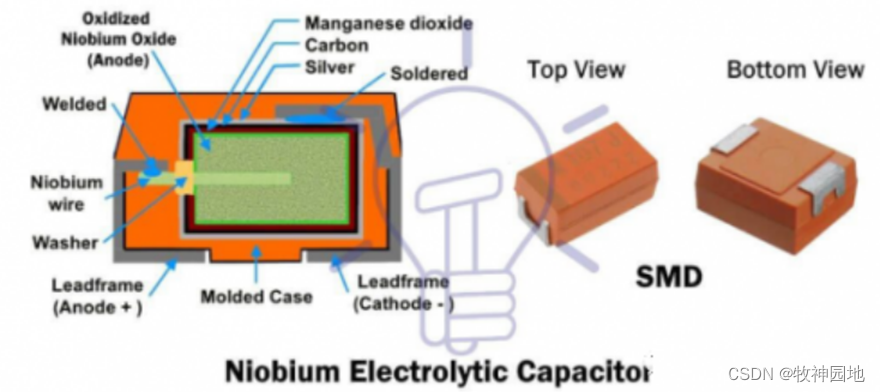

铌电解电容器：与钽电解电容器类似，用铌及其氧化物代替钽；铌氧化物（五氧化二铌）的介电常数比钽氧化物（五氧化二钽）更高，性能更加稳定，可靠性更高；主要用于：小体积、大容量、低耐压、低ESR应用场景的电容器产品。

 铌电解电容器介电常数更高而且稳定，制造成电容器则更具有优势，价格又相对钽更加便宜，在固体电解电容器中可以有效替代钽。

——铌电解电容器的温度特性和频率特性与钽电容器相近，要优于铝电解电容器；其典型失效模式是漏电流增加，而不会被击穿。

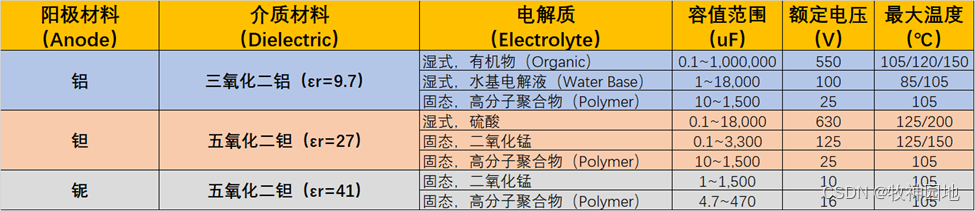

如下表格为不同材料电解电容器的对比，表格中数据只能作为不同电解电容器之间的差别对比参考，不同电容器在不断的发展，不作为电容选型的依据。
