有接触过二氧化碳传感器 S8-0053,此传感器通信方式是直接和串口相连接,可以进行通信的。应用场景也比较广泛,可以自己百度。

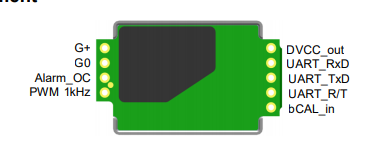

引脚图:
通信协议:
1、串口设置 9600bps+8位数据位+1停止位+无奇偶校验
2、发送十六进制的通信数据
FE 04 00 03 00 01 D5 C5
0xFE:任何地址
0x04: 读输入寄存器
0x0003:开始地址
0x0001:寄存器数量
0xC5D5:校验
3、接受数据时
FE 04 02 01 90 AC D8
01 90:浓度数据
二氧化碳传感器S8-0053
