博图SCL（结构化控制语言）手把手教你使用 `IF` 语句

以下是关于在 SCL（结构化控制语言）中使用 `IF` 语句的详细步骤指南，适用于西门子 TIA Portal 或其他支持 SCL 的 PLC 编程环境。`IF` 语句是逻辑控制的核心，用于条件分支执行。

一、SCL `IF` 语句使用步骤

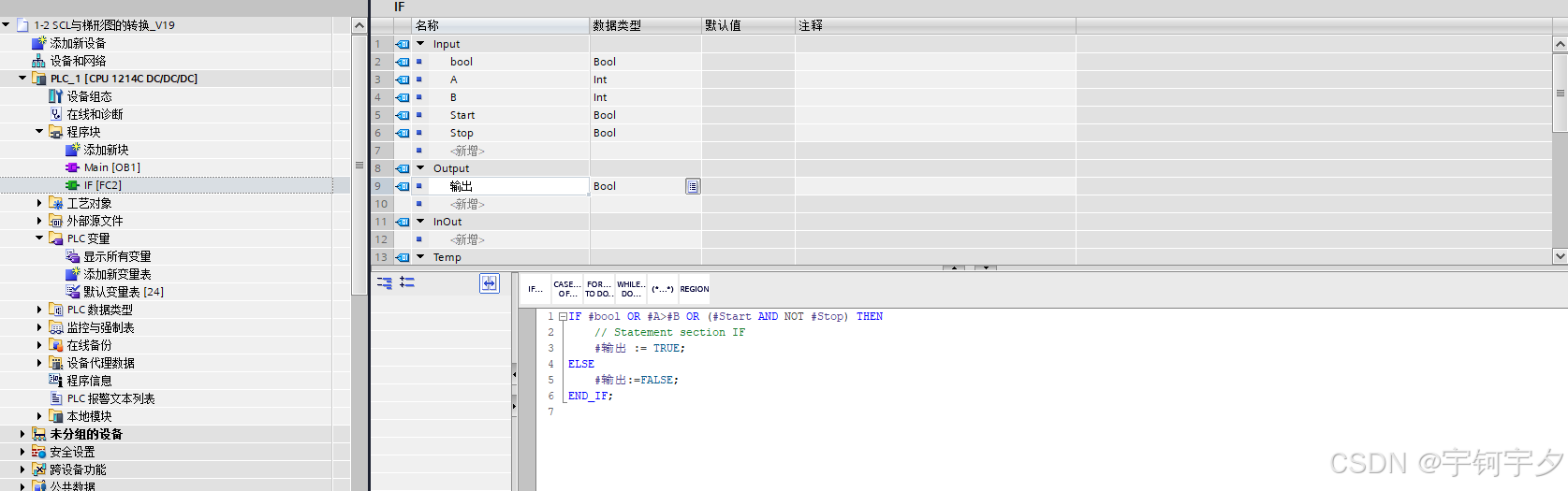

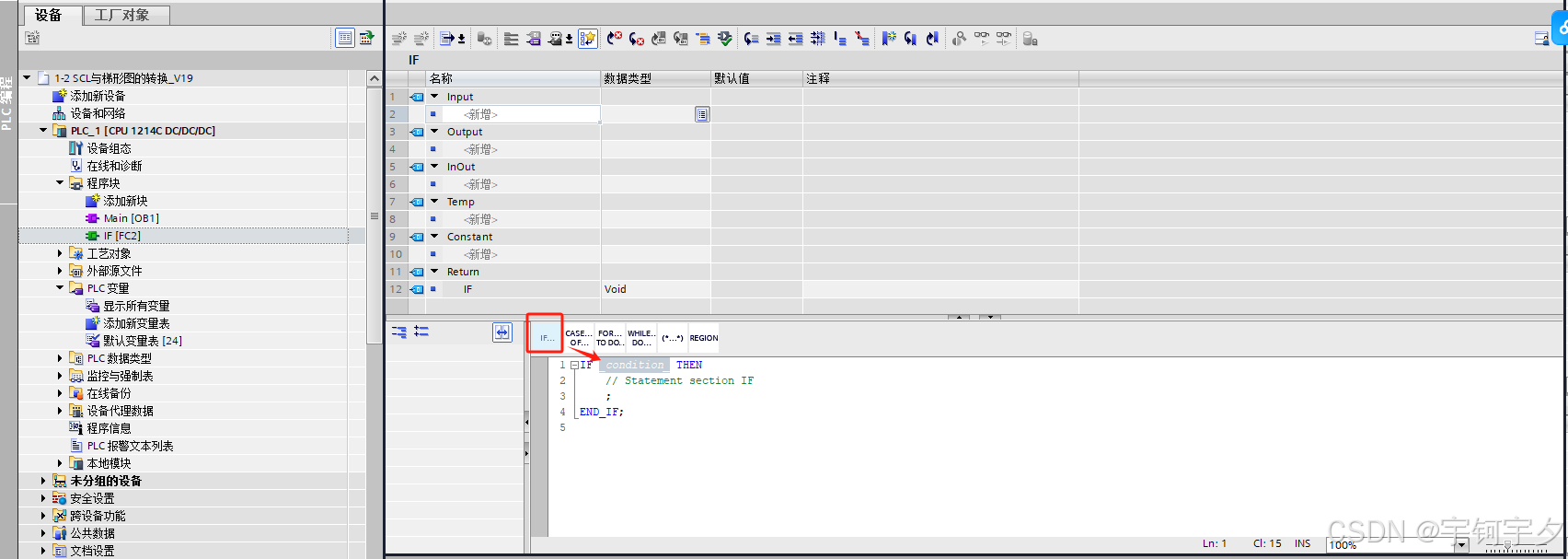

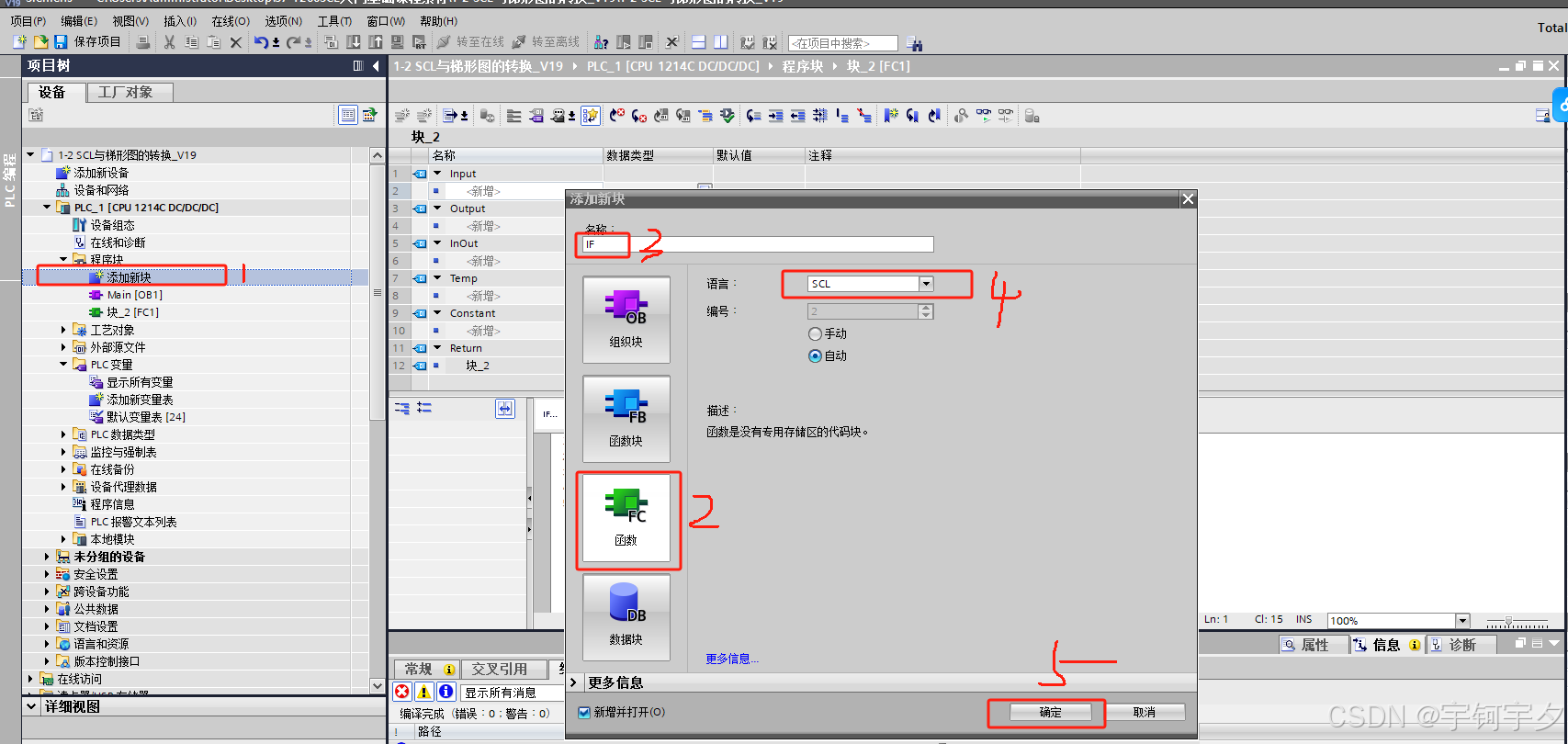

1. 理解基本语法结构及创建
IF <条件表达式> THEN
    // 条件成立时执行的语句
END_IF;

<条件表达式>：可以是布尔值（`TRUE/FALSE`）、比较运算（如 `A > B`）、逻辑组合（如 `(Start AND NOT Stop)`）。

2. 添加 `ELSE` 分支（可选）
IF <条件> THEN
    // 条件成立时执行
ELSE
    // 条件不成立时执行
END_IF;

 3. 处理多条件分支（`ELSIF`）
IF <条件1> THEN
    // 满足条件1时执行
ELSIF <条件2> THEN  // 可添加多个 ELSIF
    // 满足条件2时执行
ELSE
    // 所有条件均不满足时执行
END_IF;

 4. 嵌套 `IF` 语句

IF <条件1> THEN
    IF <条件1.1> THEN  // 内层 IF
        // 嵌套逻辑
    END_IF;
END_IF;

> **注意**：嵌套层次不宜过深（建议 ≤3 层），否则降低可读性。

二、完整示例

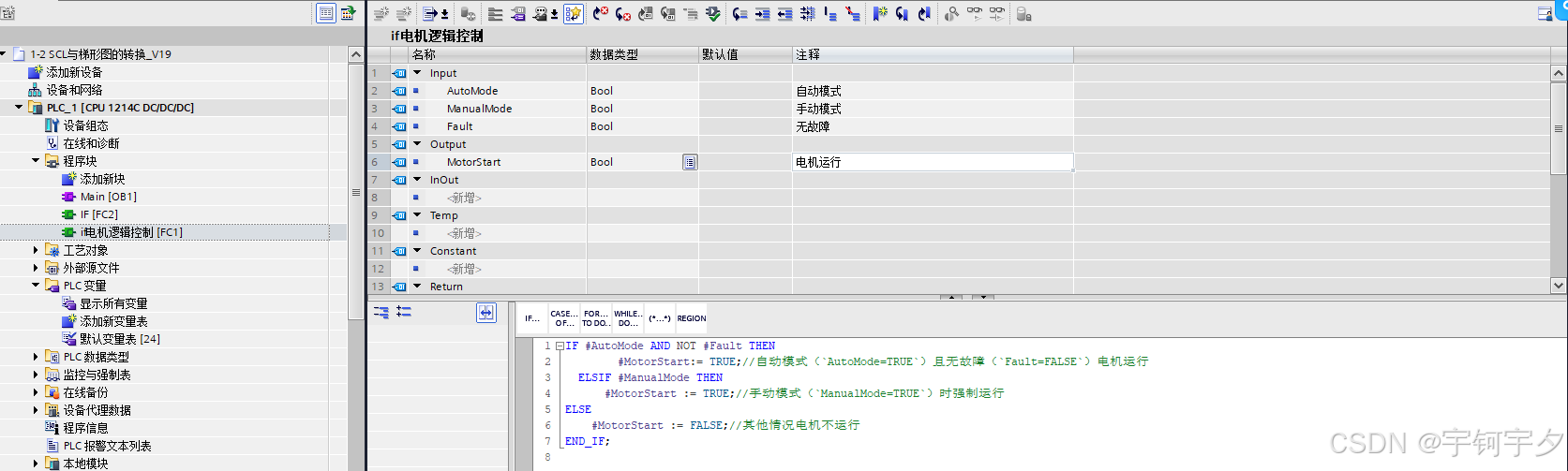

场景：电机控制逻辑
- 要求：
  - 自动模式（`AutoMode=TRUE`）且无故障（`Fault=FALSE`）时启动电机；
  - 手动模式（`ManualMode=TRUE`）时强制启动；
  - 其他情况关闭电机。
IF AutoMode AND NOT Fault THEN
    MotorStart := TRUE;  // 自动模式无故障启动
ELSIF ManualMode THEN
    MotorStart := TRUE;  // 手动模式强制启动
ELSE
    MotorStart := FALSE; // 其他情况关闭
END_IF;

三、关键使用技巧
1. 条件表达式优化
   - 复杂逻辑拆分为中间变量：
     isAutoReady := AutoMode AND NOT Fault;
     IF isAutoReady OR ManualMode THEN
         MotorStart := TRUE;
     ELSE
         MotorStart := FALSE;
     END_IF;

2. 边缘检测（Pulse）
   结合 `R_TRIG` 功能块或变量历史值：
   R_TRIG(CLK := StartButton);  // 检测上升沿
   IF R_TRIG.Q THEN             // 上升沿触发一次
       Counter := Counter + 1;
   END_IF;

3. 严格数据类型匹配
   - 条件表达式必须返回 `BOOL`类型（避免误用 `INT` 或 `REAL`）。

4. 作用域与变量初始化
   - 在 `IF` 分支中赋值的变量需在 `VAR` 区域声明，并初始化默认值。

四、 常见错误与规避
| 错误类型                 | 修正方案                   |
|------------------      ----|----------------------------------|
| 忘记 `END_IF`        | 确保每个 `IF` 有对应的结束符      |

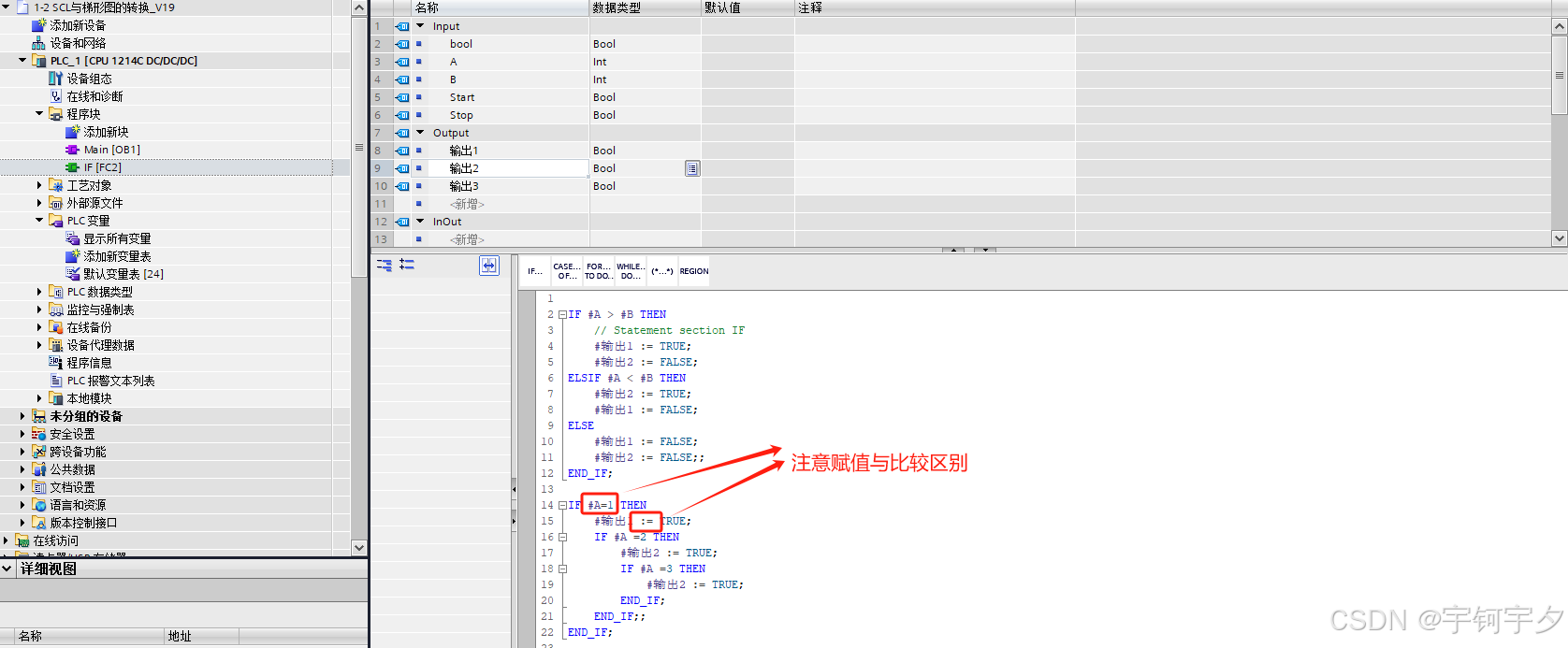

| 混淆 `=` 和 `:=`        | `=` 用于比较，`:=` 用于赋值      |
| 未覆盖所有分支       | 明确 `ELSE` 分支的默认行为       |
| 嵌套过深                  | 用 `CASE` 或函数拆分复杂逻辑     |

五、工程实践建议
1. 添加注释：解释分支的工业逻辑（如联锁、保护机制）。
2. 测试覆盖*：验证所有分支（尤其是故障场景）。
3. 性能优化：将高频触发条件放在前面（减少扫描时间）。

总结
IF 条件 THEN
    // 执行动作
ELSIF 其他条件 THEN
    // 备选动作
ELSE
    // 默认动作
END_IF;

核心要点：
- 清晰的逻辑分层 → 提升可维护性；
- 完整的条件覆盖 → 确保安全性；
- 严格的类型检查 → 避免运行时错误。

通过结构化地使用 `IF` 语句，可高效实现复杂的工业控制逻辑，同时保持代码的健壮性和可读性。
