西门子S7-1200 PLC的供电+外加开关电源电流计算方法

计算西门子S7-1200 PLC的供电电流需考虑CPU自身功耗、模块功耗及扩展负载，步骤如下：

一、确定CPU型号及功耗

1. 查看CPU手册
找到所选CPU型号的“电源消耗”参数（单位：mA或W）。
示例：

- CPU 1214C AC/DC/Rly：典型功耗约300mA（24V DC供电时）。

- CPU 1215C DC/DC/DC：典型功耗约250mA（24V DC供电时）。

2. 计算CPU自身电流
 Icpu=功耗（W）/24V
（若手册直接标电流值，可直接使用）

二、计算扩展模块功耗

1. 列出所有模块
包括信号模块（SM）、通信模块（CM）、工艺模块（PM）等。
示例：

- SM 1223 DI16/DQ16 24V DC/继电器：约80mA（24V DC供电）。

- CM 1241 RS485：约30mA（24V DC供电）。

2. 累加模块电流
 I模块总和 = ∑(各模块电流值)

三、计算外部负载电流（如有）

若PLC通过输出模块驱动外部设备（如电磁阀、指示灯），需单独计算负载电流：
 I负载= ∑ (单个负载电流*数量)

注意：负载电源若由PLC的24V电源供电，需计入总电流（上图为外供电源）；若外接独立电源，则无需计入。

四、总供电电流计算

 I总 = ICPU + I模块总和 + I负载
安全余量：

- 预留20%~30%冗余，避免电源过载。

- 若使用PLC自带的24V电源（如CPU集成的24V/0.3A），需确保  I总<=电源额定电流} ；否则需外接独立电源。

五、案例演示

配置：

- CPU 1214C AC/DC/Rly（自身电流300mA）

- SM 1222 DQ8 24V DC（电流50mA）

- 外接8个24V DC电磁阀（每个电流50mA，由PLC供电）

计算：
 I模块总和 = 300mA + 50mA + (50mA* 8) = 750mA
结论：需选择额定电流≥1A（预留30%余量）的外接24V电源。

关键注意事项

1. 电源类型：

- AC供电型CPU（如AC/DC/Rly）的输入电流，与DC侧电流分开计算。

2. 手册优先：
模块功耗以官方手册或铭牌数据为准，不同型号差异较大。

3. 独立供电：
大功率负载（如电机、电磁阀群）建议使用独立电源，避免影响PLC稳定性。
 以上所述内容为PLC自带24V输出可带负载计算，负载多需提供其他开关电源。

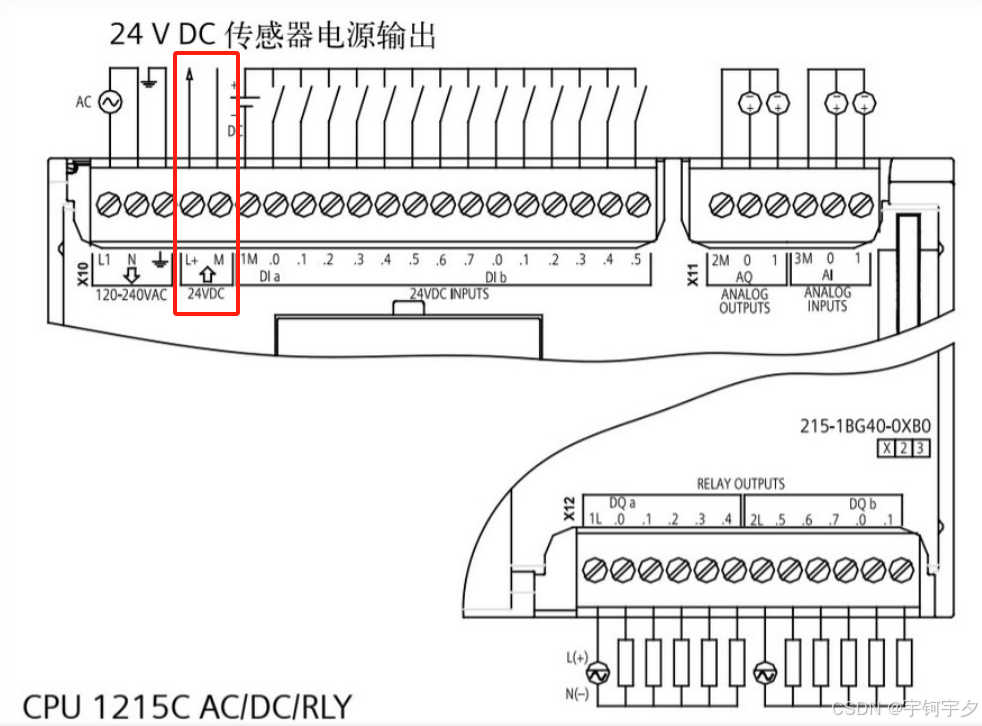

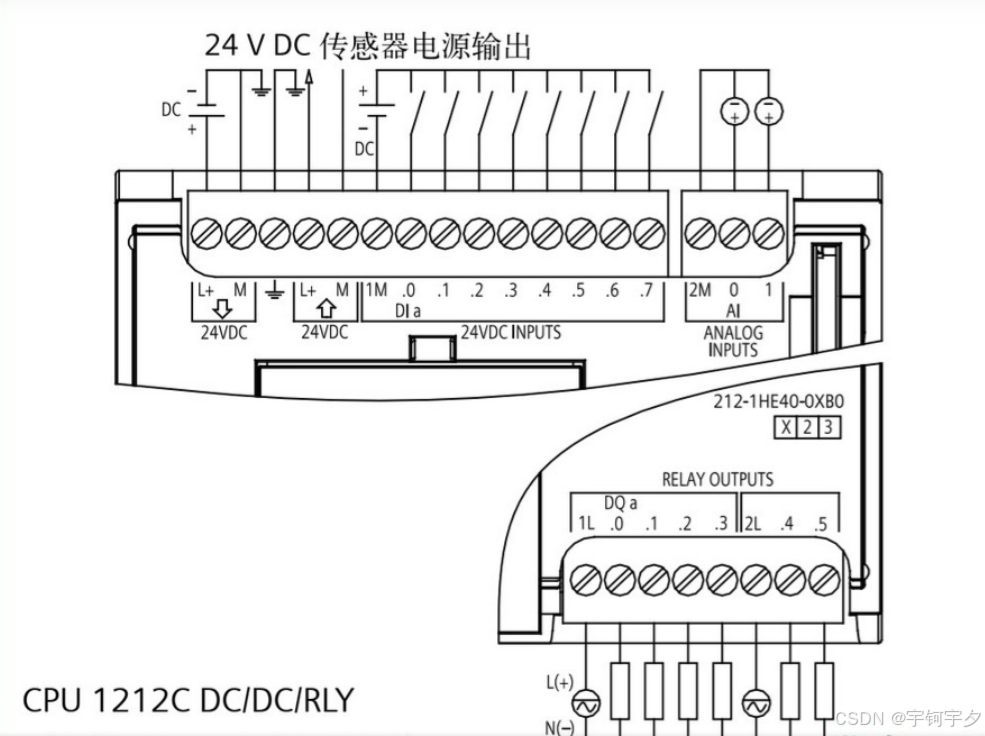

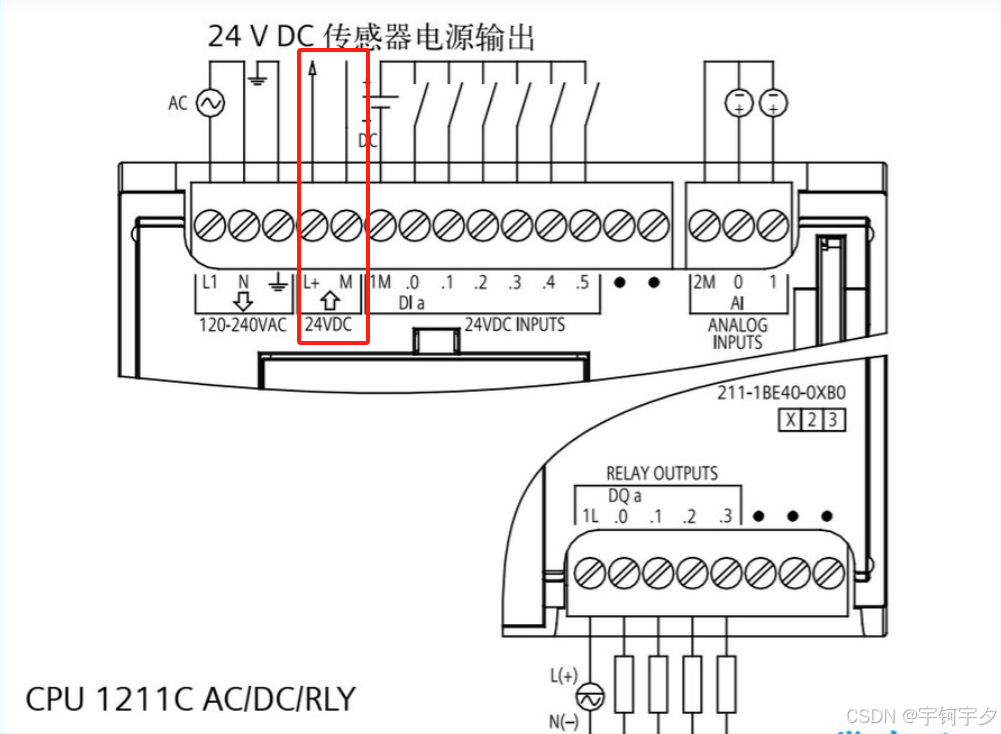

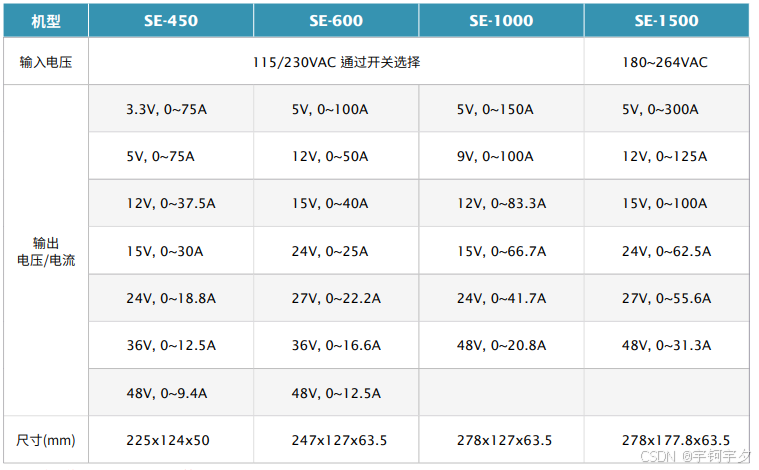

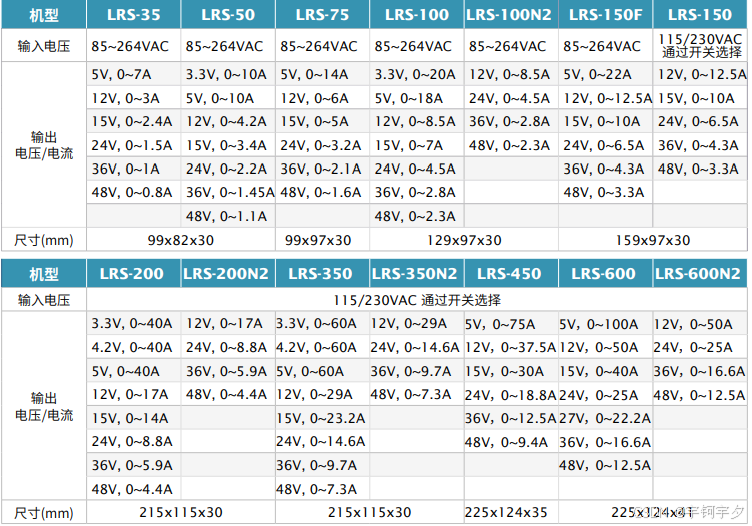

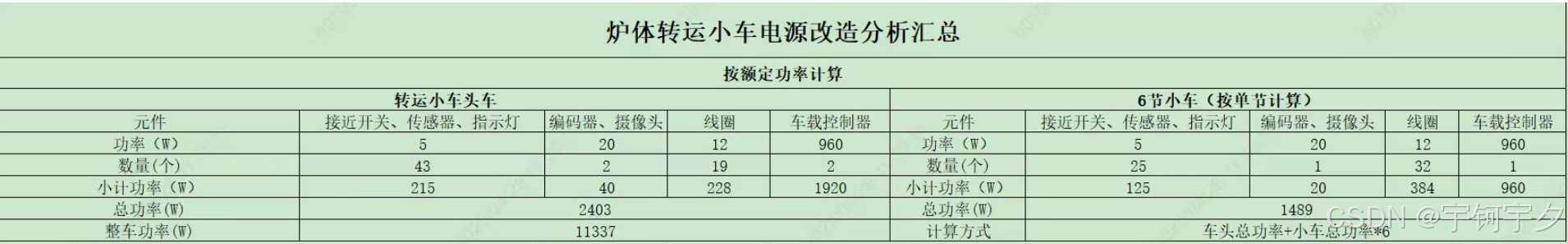

下图为功率计算方式合理选用外部开关电源

选择外部开关电源需结合负载需求、环境条件等因素，计算和选用步骤如下：

一、明确负载参数

1. 确定总功率/电流

- 直流负载：

 P负载= U \I

（ U ：负载电压， I ：负载电流）

- 交流负载：需考虑功率因数（PF，通常0.7~0.9），

 P负载 = U *I*PF

2. 峰值电流（如有）

电机、电磁阀等感性负载启动时电流可能为额定值的2~5倍，需预留峰值余量。

二、计算电源额定功率

 P电源 = （P负载/ƞ）*K

-  ƞ ：电源效率（开关电源通常为80%~90%，取最低值计算）。

-  K ：安全系数（一般1.2~1.5倍，恶劣环境或感性负载取1.5倍）。

示例：

负载功率100W，效率85%，安全系数1.3：

 P电源 =100/0.85* 1.3 =153W需选≥150W的电源。

三、确定输出电压/电流

1. 电压匹配

- 电源输出电压需等于或略高于负载额定电压（误差±5%以内）。

例：负载需24V，可选24V电源（允许22~26V波动）。

2. 电流裕量

 I电源额定>=I负载峰值/K（峰值电流按负载最大工况计算， K 取1.2）。

四、选择电源类型与规格

1. 输入类型

- AC输入：适用市电（100~240V宽电压），适合通用场景。

- DC输入：需匹配前级电源（如太阳能板、电池），用于直流系统。

2. 输出路数

- 单路输出：适用于单一电压负载。

- 多路输出：需注意各路独立功率，避免交叉负载影响（如主板+外设）。

3. 认证与环境适应性

- 认证：CE、UL、3C等（依使用地区选择）。

- 环境参数：

- 温度：工业级电源需适应-20℃~+60℃，商用级0℃~+40℃。

- 防护等级：IP20（室内）、IP65（防尘防水，户外用）。

五、考虑安装与接口

- 尺寸与安装方式：导轨式（工业）、桌面式（商用）、嵌入式（设备内置）。

- 接口类型：端子台、DC插头、排线（需与负载连接方式匹配）。

通过以上步骤，可快速选出适配的开关电源，确保系统稳定供电。
