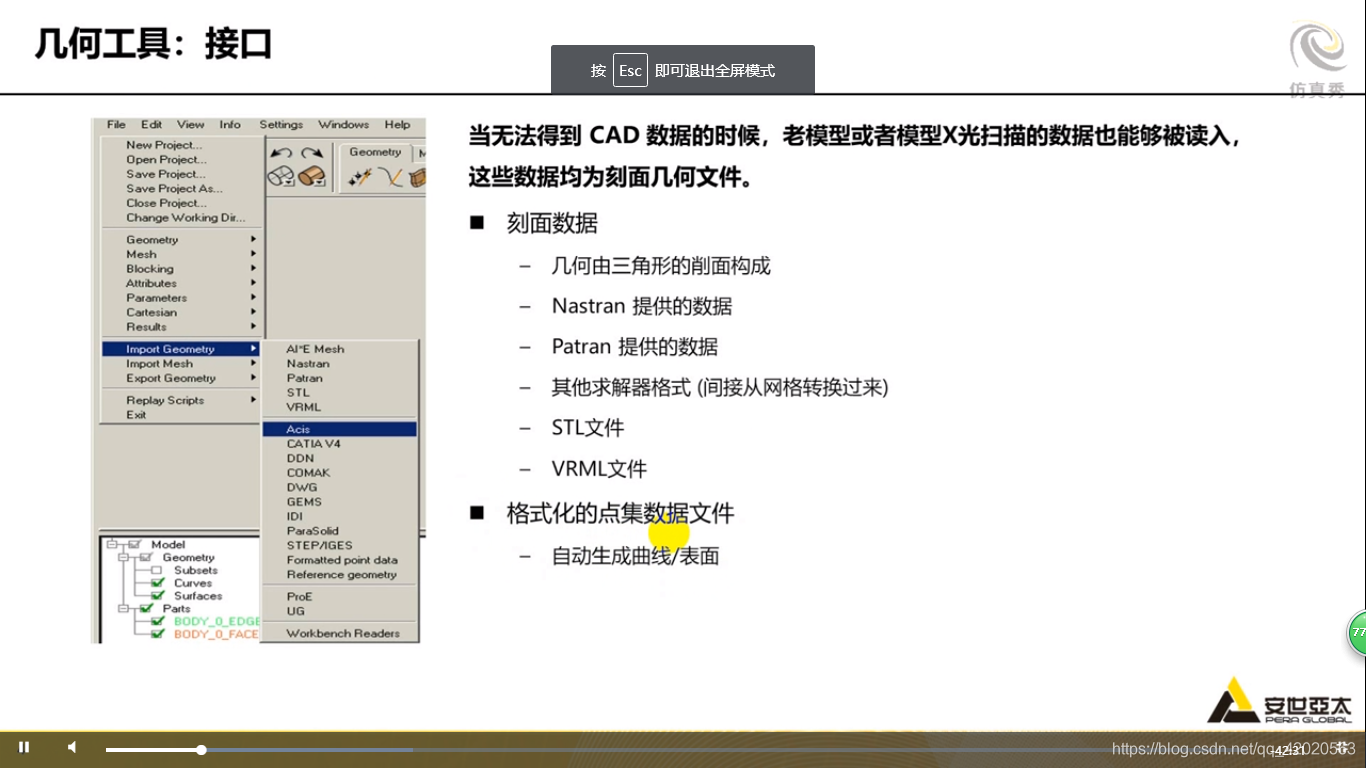

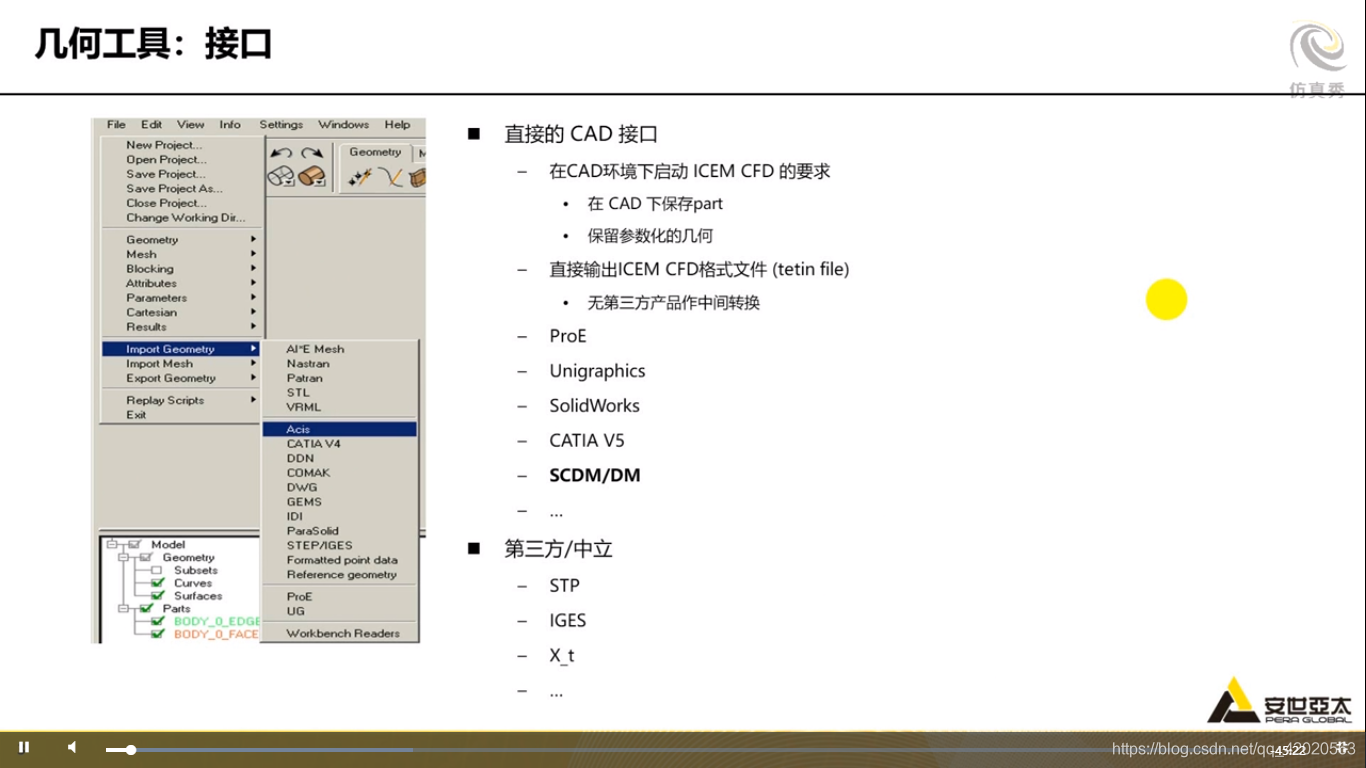

推荐使用DM/SCDM软件读取几何文件处理后再导入ICEM，以减少错误。

 ICEM的几何创建功能比较弱，推荐使用SCDM/DM来创建几何。

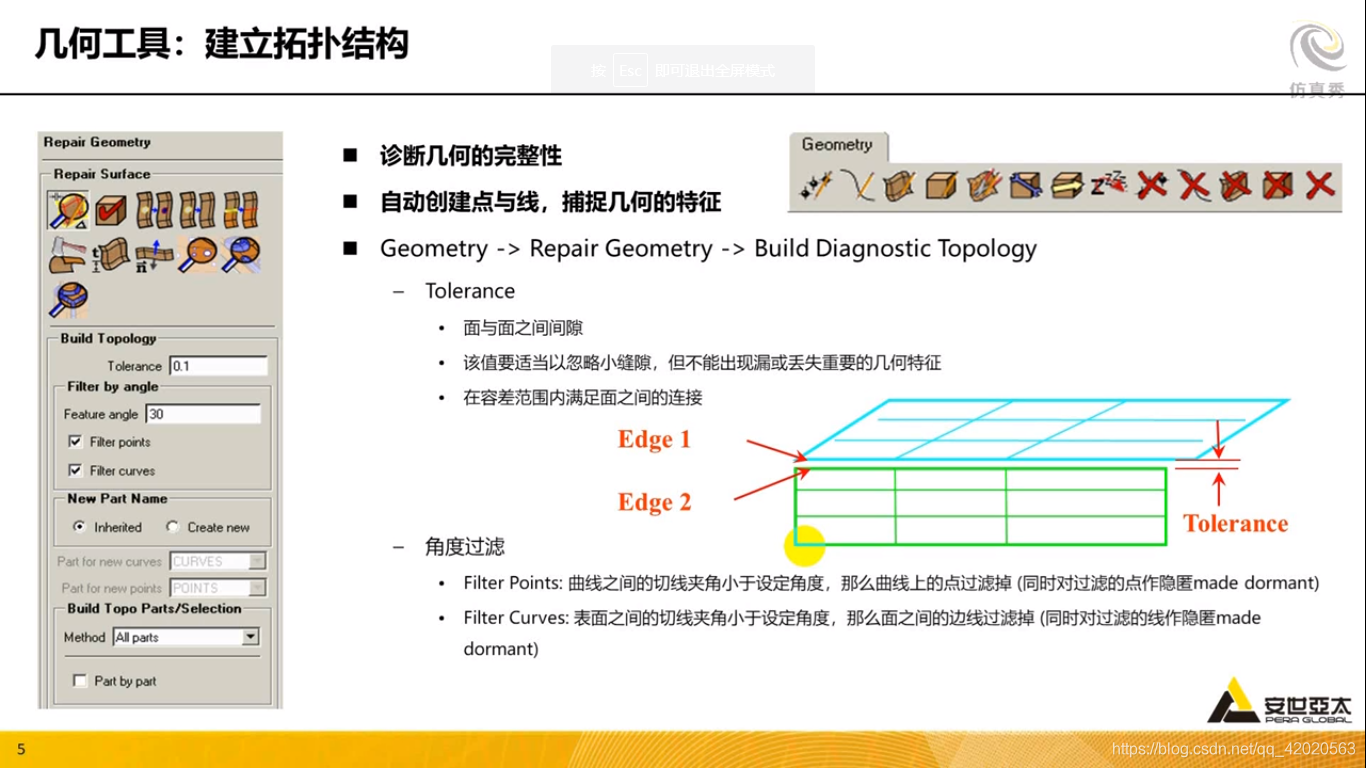

流体仿真必须要保证水密性。即诊断几何完整性

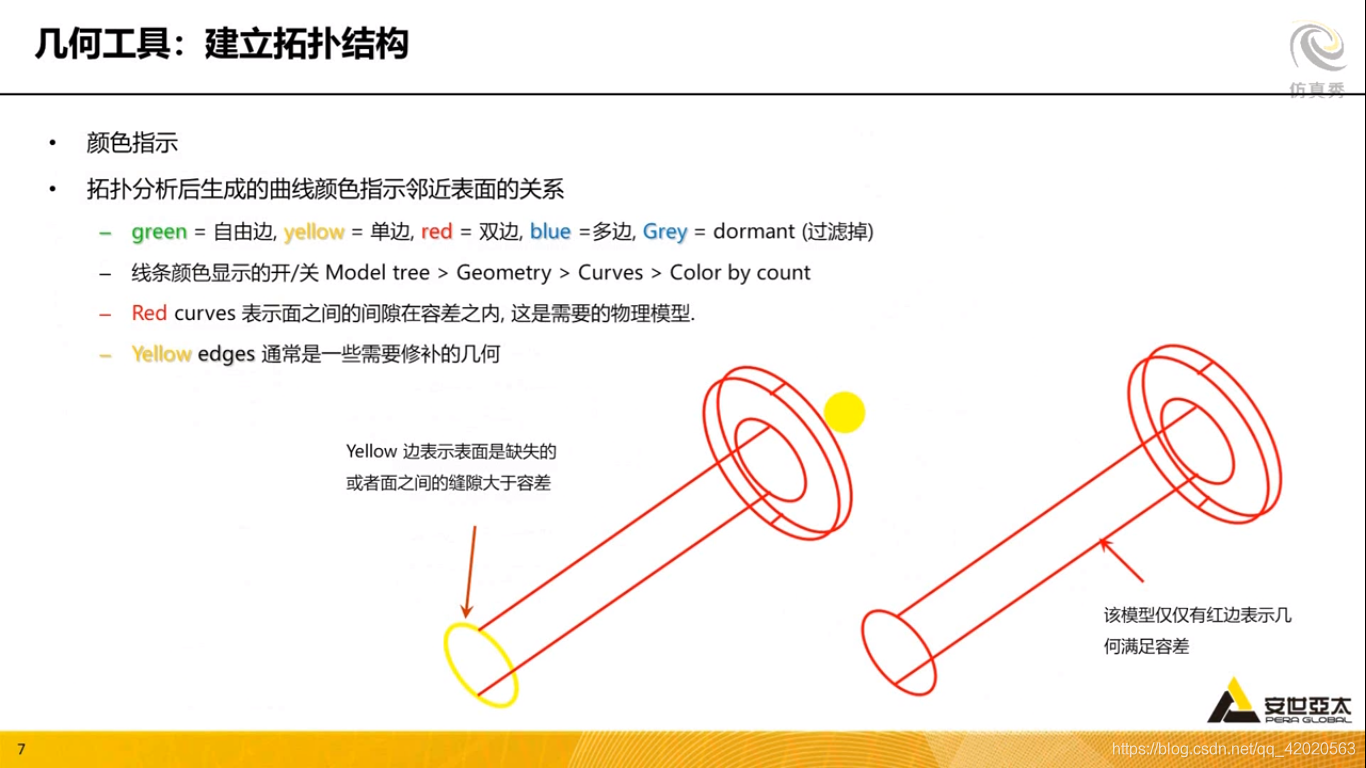

 拓扑结果的颜色显示的信息。通常黄色表示需要修复的边

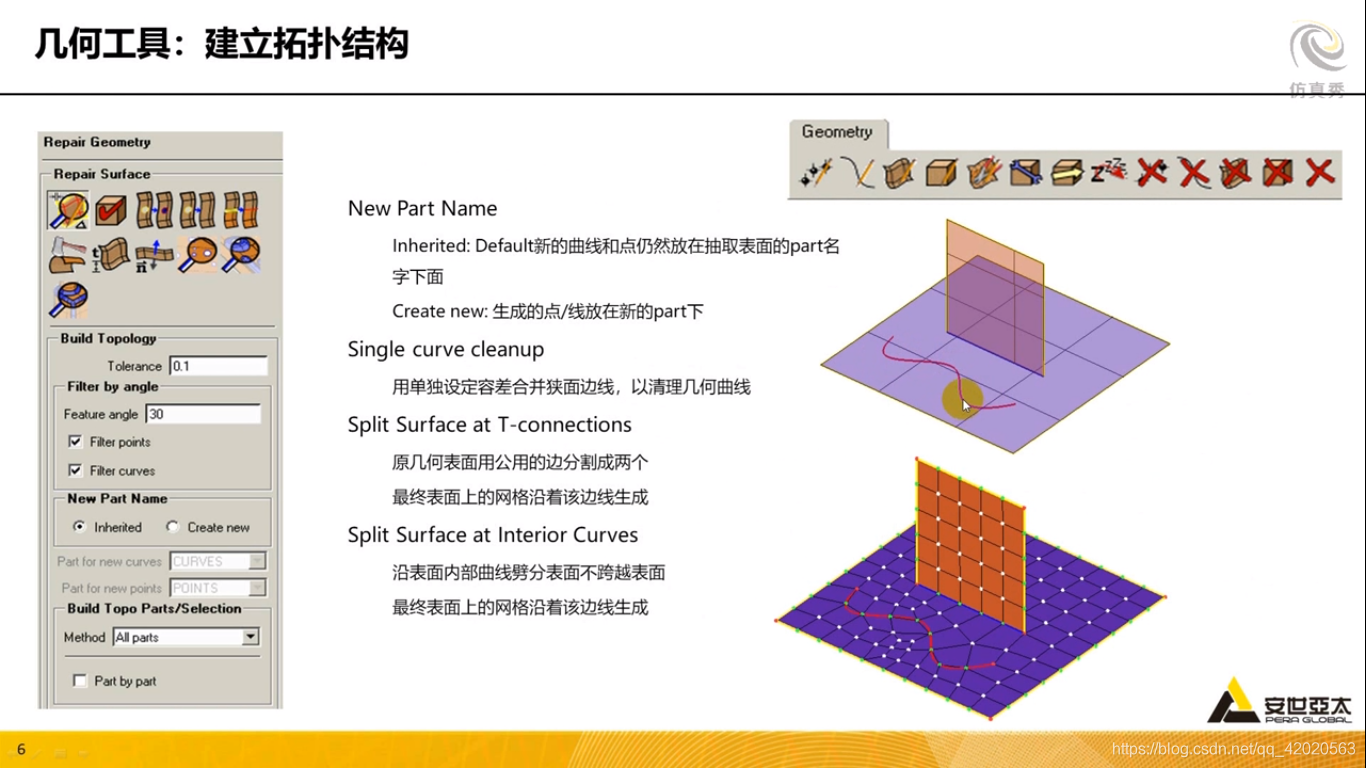

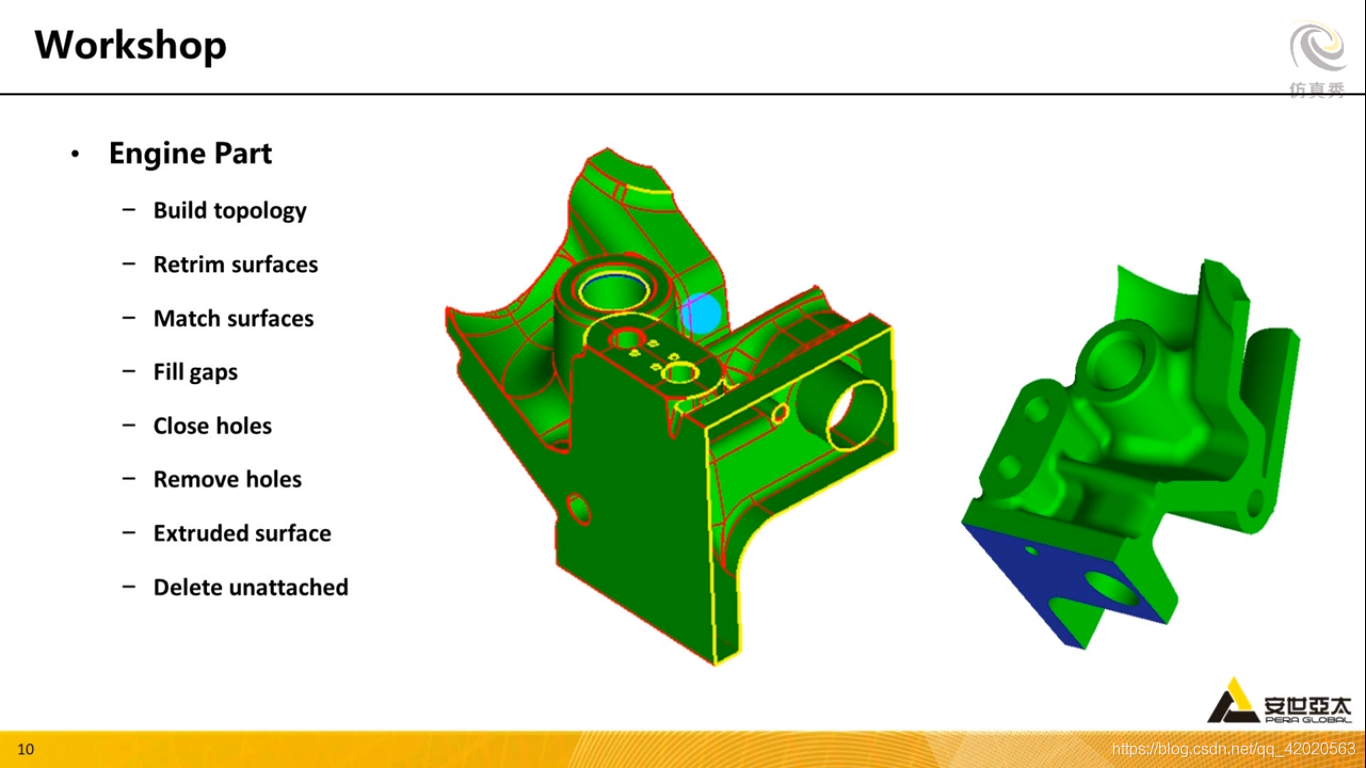

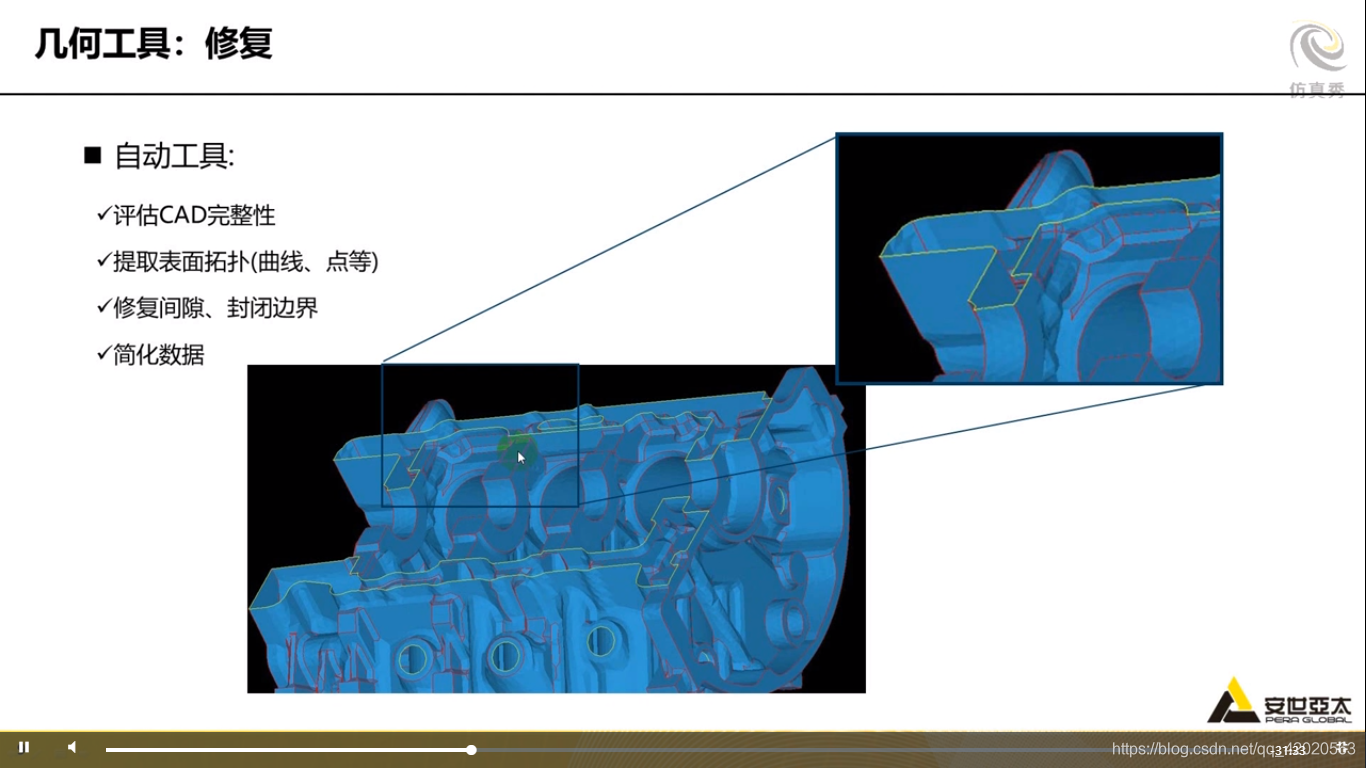

 ICEM可以通过几何修复。
