在Workbench的mesh模块中，设置边界层网格涉及到inflation的调整。首先，于SCDM中建立3D三通管几何模型并命名面区域。接着，在mesh中选择CFD物理属性，设置size function为curvature，relevance center为medium。插入方法后生成初步网格。随后，通过outline的mesh设置自动inflation，再次生成网格以实现边界层效果。最后，导出为msh格式文件。
在workbench mesh中划分边界层网格需要设置inflation
具体操作流程如下

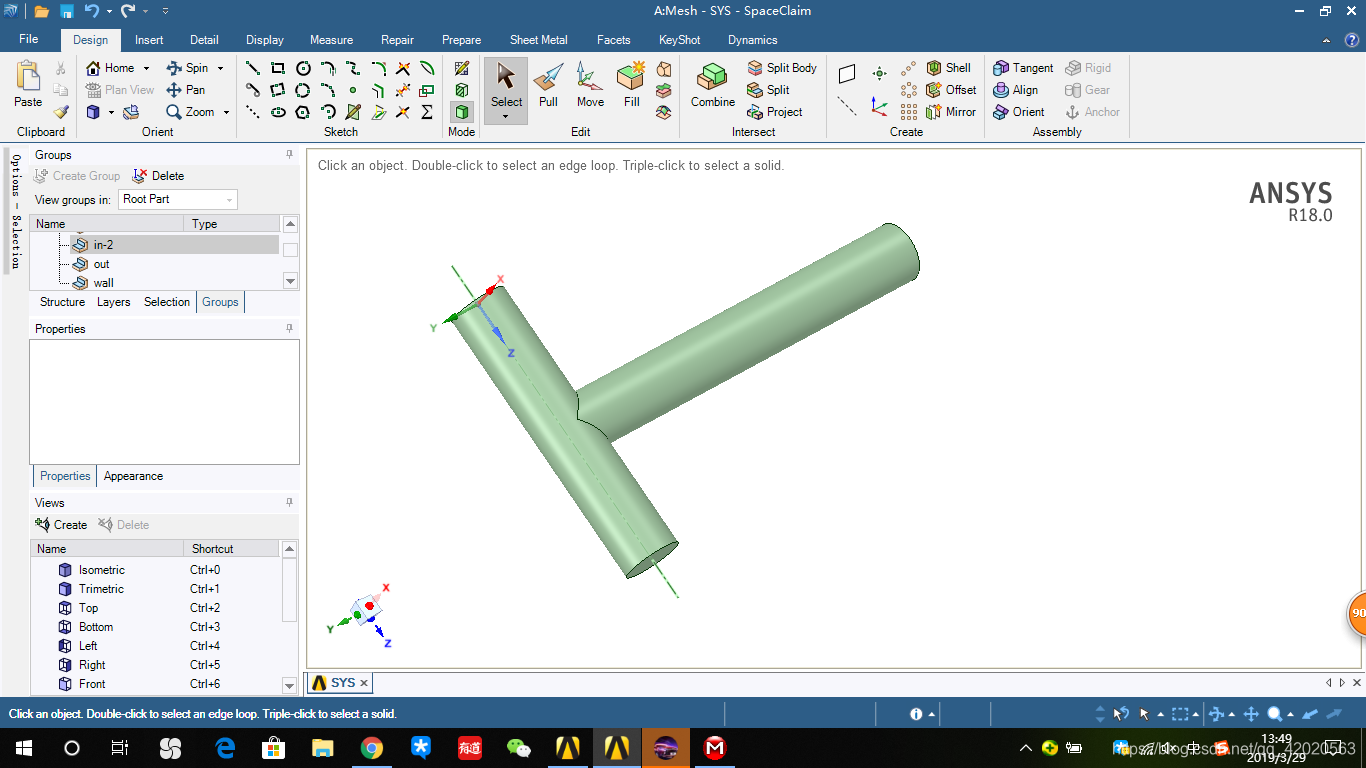

首先在scdm中创建几何模型，该模型是一个3维的3通管模型，记得要在scdm中命名好面区域
然后在mesh中打开，首先单击操作树中的mesh，设置physica为CFD，size function为curvature，relevance center为medium

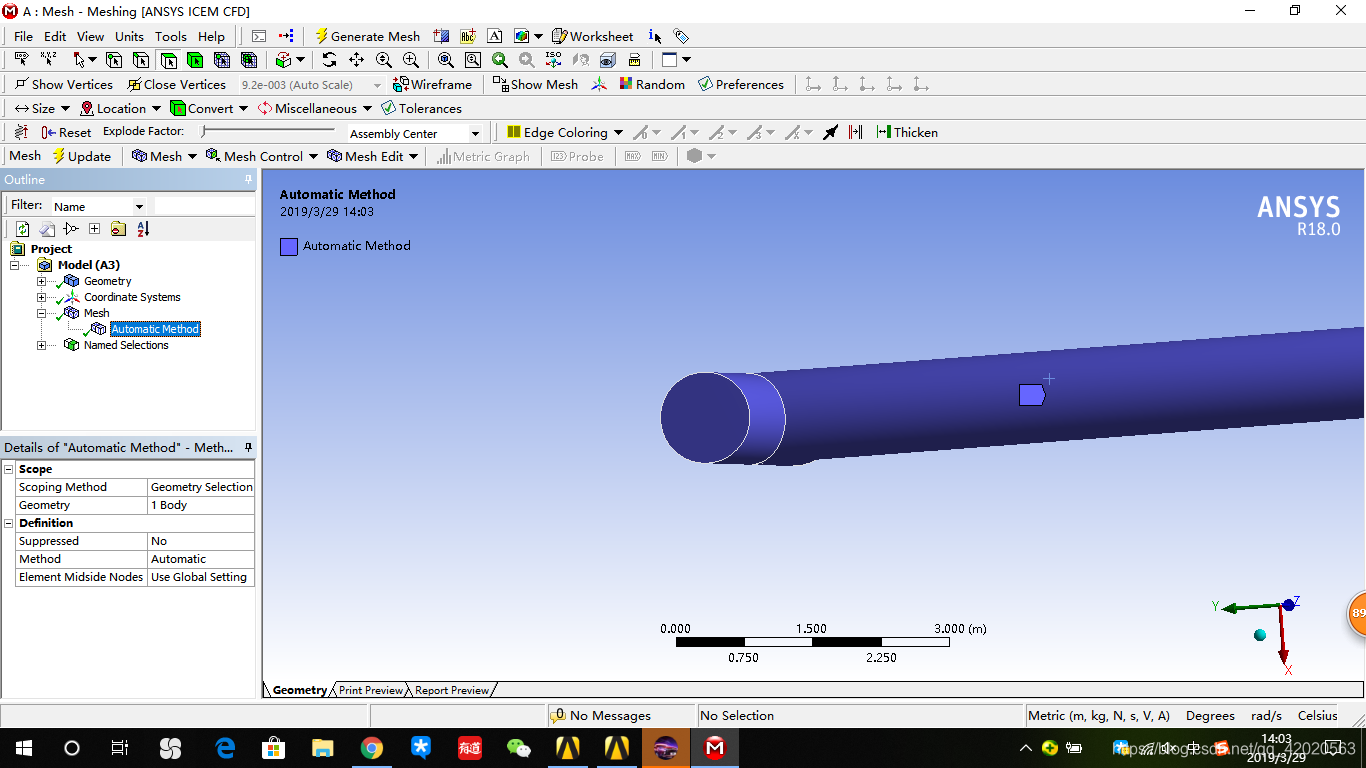

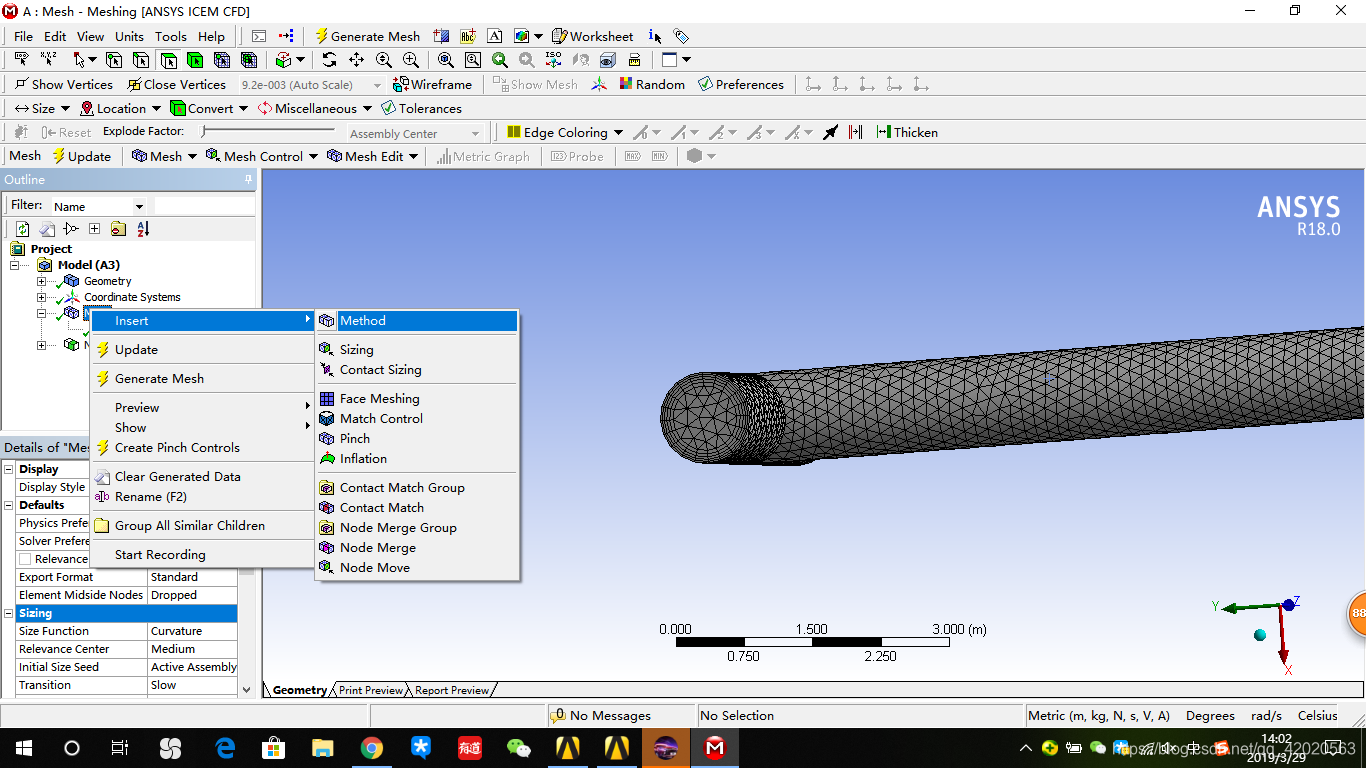

然后右击mesh，insert-method

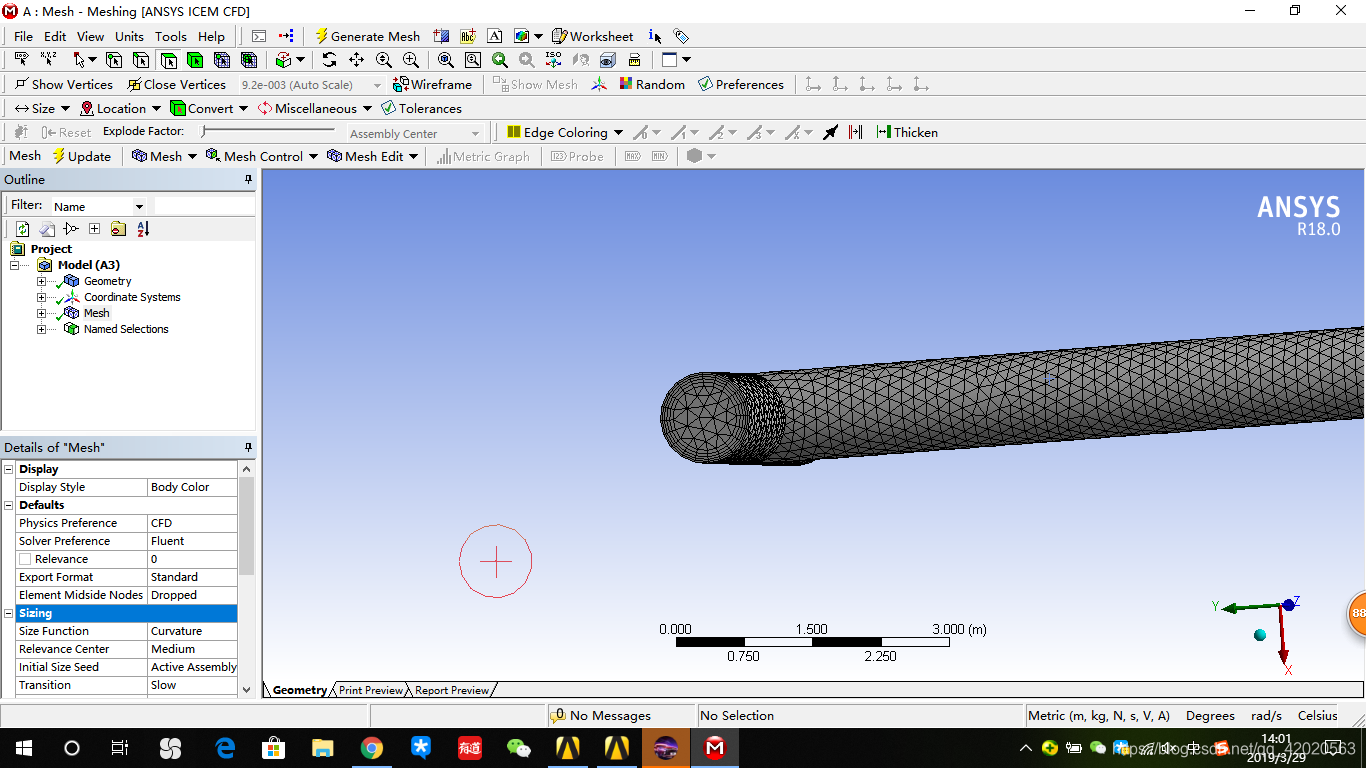

点击generate mesh生产网格，此时的网格没有边界层

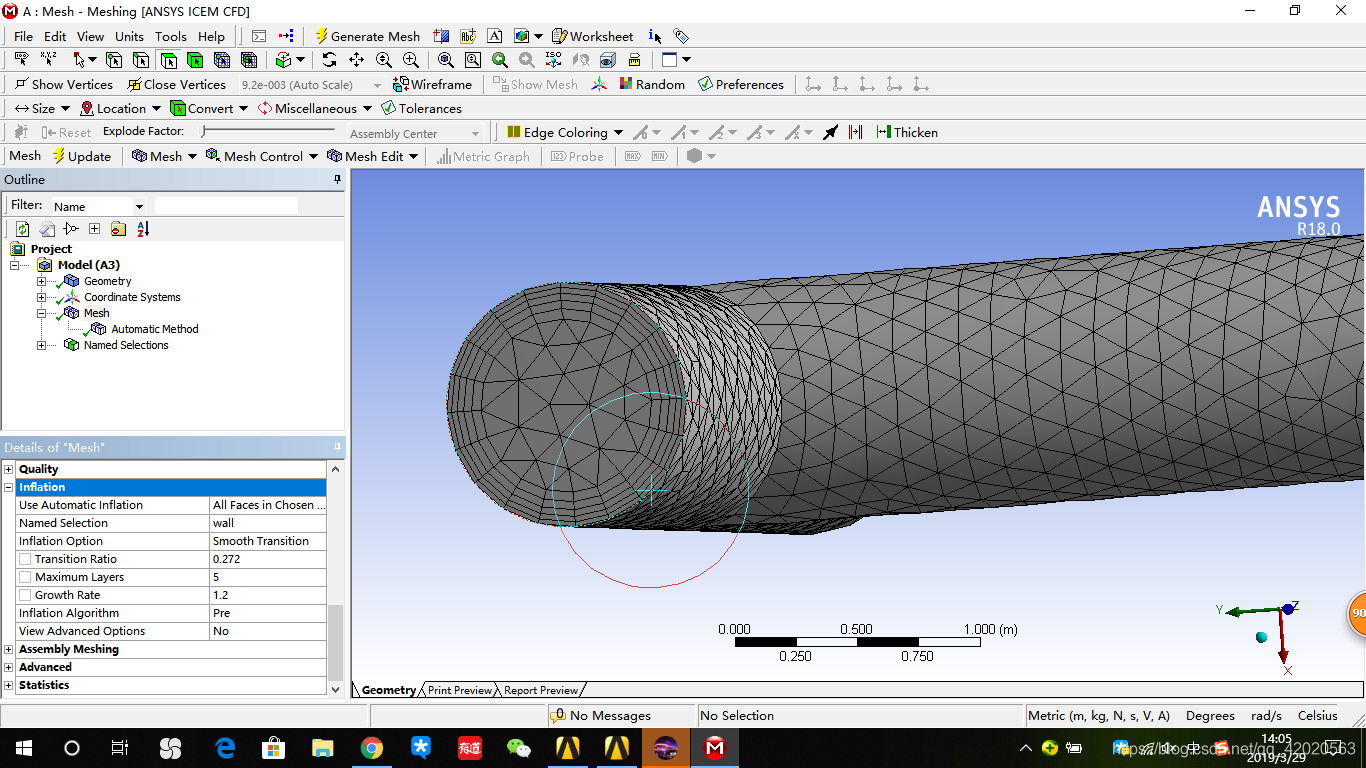

然后生成边界层，点击outline中的mesh，展开inflation的细节，设置use automatic inflation为
点击generate mesh生成网格，此时有了边界层网格，
导出为msh格式的网格文件
