NOR Flash为何突然宕机？AE工程师必测的DC参数

大家好，我是芯语。在芯片设计与应用验证中，DC参数测试是确保NOR Flash可靠性与兼容性的核心环节。作为AE工程师，如何从数据手册中精准抓取关键参数并高效验证？本文以典型NOR Flash芯片为例，详解必测的关键DC参数。

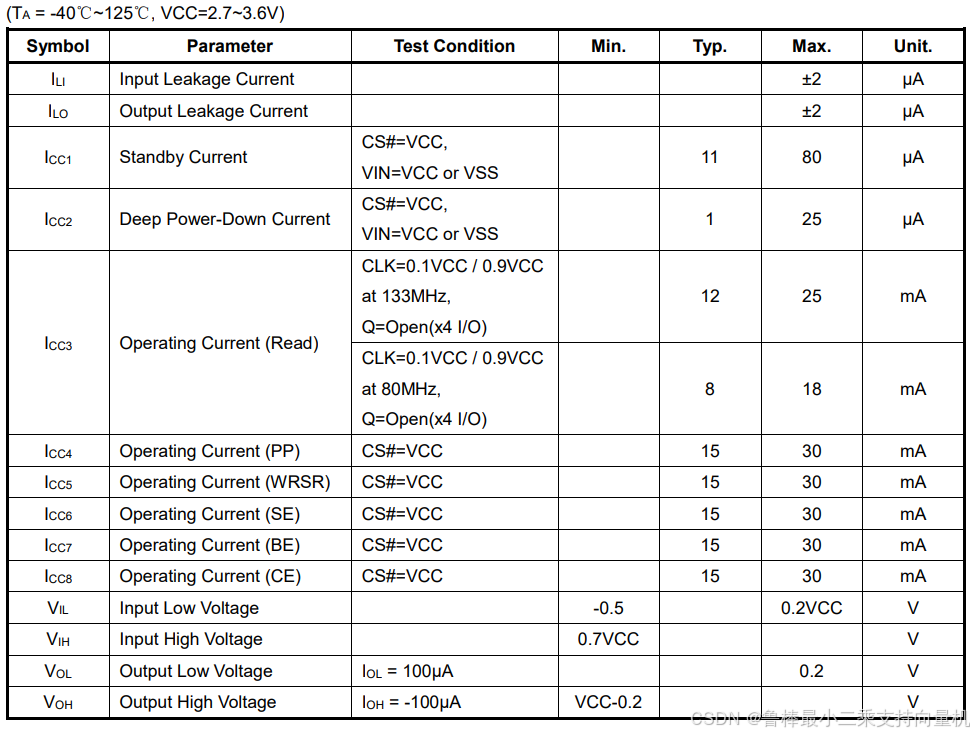

以GD某NOR Flash为例，其数据手册明确标注了以下DC参数，如图所示：

输入/输出漏电流：ILI与ILO

ILI（Input Leakage Current）：输入引脚在未激活状态下的漏电流，反映芯片输入端的静态功耗特性。漏电流过大会导致信号漂移，影响高精度系统稳定性。
ILO（Output Leakage Current）：输出引脚在禁用状态下的漏电流，直接影响总线负载能力。若ILO超标，可能导致信号干扰或功耗异常。

芯片测试之Input Leakage Current(输入漏电流)Test全解析：从原理到实战

工作电流：ICC1~ICC8

待机电流（ICC1）：芯片无操作时的静态功耗，典型值低至微安级。
深度掉电电流（ICC2）：芯片进入超低功耗休眠模式后的电流。航天器用NOR Flash要求深度掉电电流≤10μA，以应对长期休眠任务。
读电流（ICC3）：执行读取操作时的动态电流。
页编程电流（ICC4）：写入单页数据（通常256字节）时的动态电流。测试时可能还需要测试静态读电流。
写状态寄存器（ICC5）：配置保护位等写SR时的动态电流。
扇区擦除（ICC6）：擦除4KB扇区的动态电流。
块擦除（BE）：擦除64KB块的动态电流。
芯片擦除（CE）：全芯片擦除时的动态电流。

逻辑电平兼容性：VIL、VIH、VOL、VOH

VIL（Input Low Voltage）：输入引脚正确识别逻辑“0”的最大电压阈值。若VIL超标，可能导致逻辑误判，引发系统启动失败。

VIH（Input High Voltage）：输入引脚识别逻辑“1”的最小电压阈值。VIH不足将导致高电平信号无法被正确捕获，影响代码加载效率。

VOL（Output Low Voltage）：输出引脚在输出逻辑“0”时的最大电压值。VOL过高可能导致下级电路误触发，造成总线冲突。

VOH（Output High Voltage）：输出引脚在输出逻辑“1”时的最小电压值。VOH不足会削弱信号驱动能力，影响多设备级联稳定性。

芯片的“语言能力”大揭秘：VOH、VOL、IOH、IOL、VIH、VIL全解析

从航天器固件到智能手机启动代码，NOR Flash的可靠性始于AE工程师对DC参数的毫厘之争。每一次电流的精准测量、每一伏电压的严格把控，都在为数字世界的稳定运行筑牢基石。未来，随着双电压与高密度技术的普及，NOR Flash将在AI边缘计算与车规级应用中持续突破性能边界。

---
