基于同步降压控制器LGS51403进行高密度电源模块设计

       在当今高集成度电子系统中，电源设计不仅需要满足高效率、高精度的需求，还要应对复杂的热管理和瞬态响应挑战。棱晶半导体推出的LGS51403同步降压控制器，凭借其宽输入范围、智能温度补偿和灵活的配置能力，成为工业、通信和计算设备电源方案的理想选择。

一、核心特性：为高密度设计而生

1. 宽输入范围与超高效率

• 3V-20V输入电压：兼容多种电源场景（如12V总线、锂电池、5V适配器），支持输出电压0.6V至18V，满足低至0.6V的FPGA/ASIC供电需求。

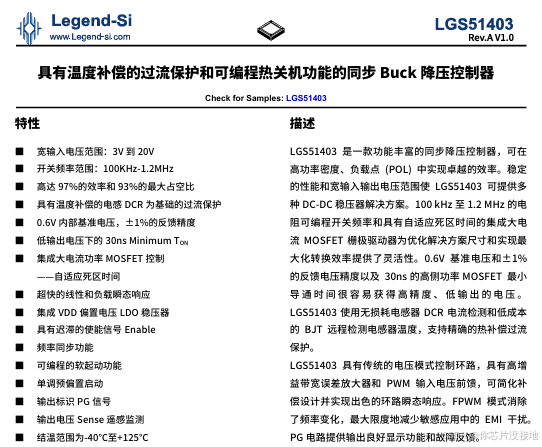

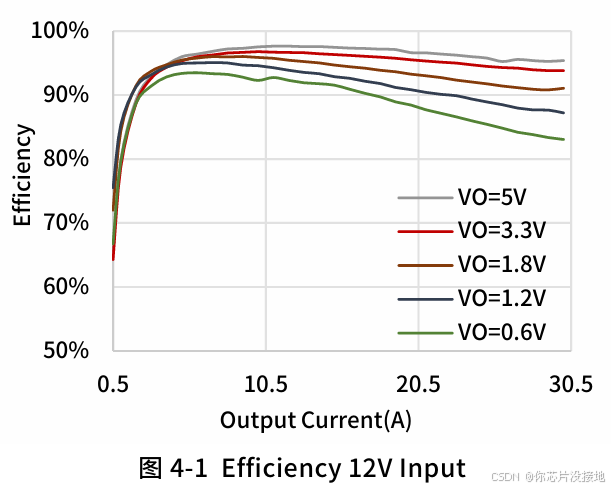

• 97%峰值效率：通过优化死区时间和集成低阻抗栅极驱动器（上拉1.2Ω/下拉0.8Ω），显著降低开关损耗，尤其适合30A高电流输出的POL（负载点）模块。

2. 精准热管理

• 温度补偿过流保护：基于电感DCR的无损检测技术，结合外部NPN热敏二极管实时补偿电感温漂（D+/D-引脚），确保系统在-40℃~125℃的宽温度范围内始终稳定带载。
• 可编程热关断：通过OTP引脚配置电阻灵活设定系统级过热保护阈值（默认150℃），避免因过热导致的器件失效。

3. 设计灵活性与易用性

• 100kHz-1.2MHz可调频率：通过FADJ引脚电阻或外部SYNC时钟同步，平衡EMI与效率需求。
• 软启动与预偏置启动：支持外部电容设定爬升时间，避免浪涌电流，兼容预偏置负载场景。
• 远端遥感功能：FB（本地反馈）与RS（远程接地检测）双输入，消除大电流场景下的地弹误差，提升输出电压精度至±1%。
• 过流保护机制：在触发过流保护时系统会进入反复启停状态以降低损耗与发热。

二、典型应用场景

1. 工业与通信设备

• 适用场景：基站电源、路由器POL模块、FPGA核心供电。
• 设计优势：通过SYNC功能同步多路电源频率，降低拍频干扰；PGOOD信号（开漏输出）可联动系统监控电路，实现故障快速响应。

2. 高密度计算平台

• 适用场景：服务器CPU/GPU供电、存储模块电源。
• 设计优势：30ns最小导通时间（Ton_MIN）实现瞬态负载（如0-30A阶跃）的快速响应，输出电压波动控制在±5%以内。

3. 便携式设备

• 适用场景：笔记本电源、车载电子。
• 设计优势：低待机电流与12V输入下的93%占空比（DMAX），延长电池续航；4mm×4mm QFN封装节省空间，适配紧凑型设计。

---

三、设计建议：优化布局与配置

1. PCB布局关键点

• 功率回路最小化：VIN电容紧贴MOSFET漏极，SW节点走线短且宽（≥25mil），减少寄生电感导致的振铃（可添加1-3Ω栅极电阻缓冲）。
• 信号隔离：FB/COMP/CS±等敏感信号远离SW/HG/LG，采用开尔文连接反馈电阻，确保采样精度。
• 散热设计：底部EP焊盘通过多过孔连接至PCB接地层，配合铜箔面积扩展，降低控制器结温。

2. 配置技巧

• 频率设置：根据效率与EMI需求选择电阻值（例如500kHz对应20kΩ）
• 热保护校准：按规格书公式配置OTP电阻，并联100nF电容滤除干扰。
• 遥感功能取舍：若无需远程检测，直接将RS引脚接地以简化设计。

---

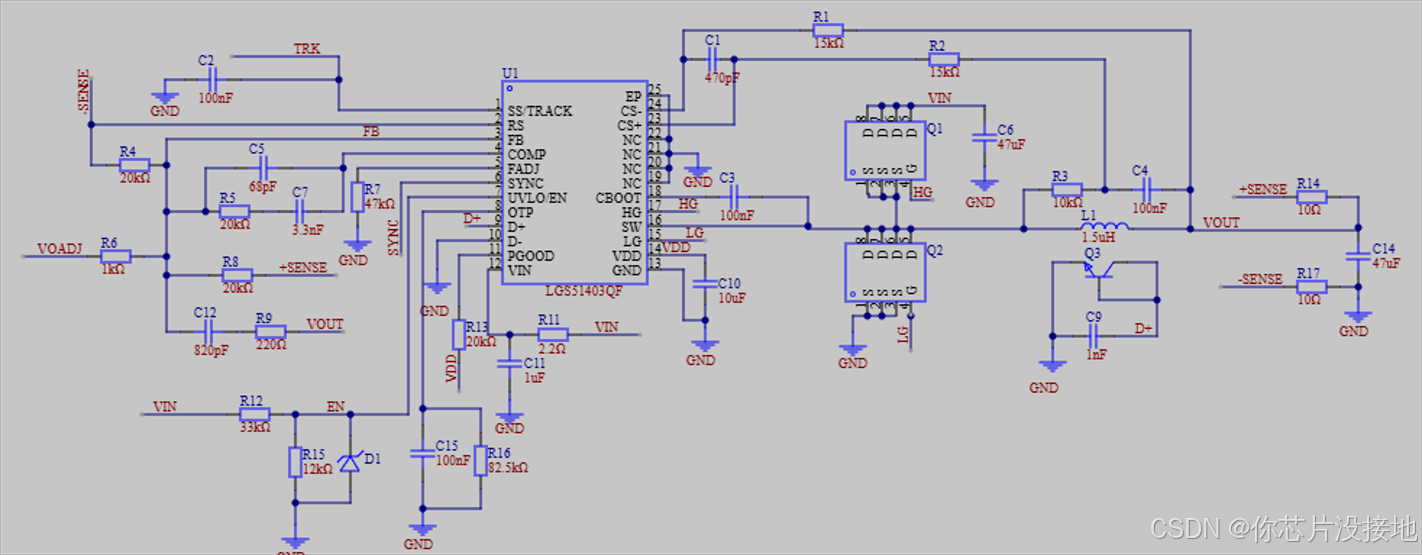

四、应用电路图

LGS51403通过“高效率+高集成+高可靠”的三重优势，为工程师提供了从工业级到消费级的全场景电源解决方案。其温度补偿机制与灵活的频率配置，显著降低了热设计与EMI优化的复杂度。无论是应对严苛的工业环境，还是追求极致的空间利用率，LGS51403都能成为电源设计中的“隐形冠军”。

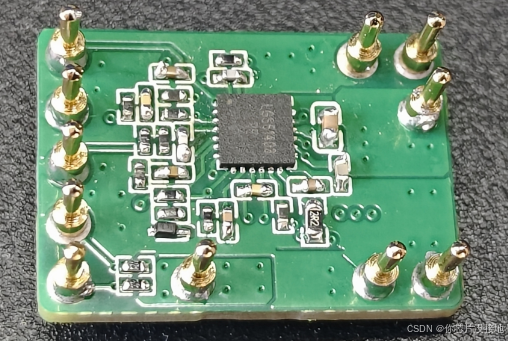

下图为50W高密度方案示意图：



PCB尺寸：16*22mm

通过修改外围功率MOSFET与电感尺寸参数，可实现高达200W的输出功率

五、产品资料

1. 点击访问棱晶半导体官网进行样片申请和规格书下载http://www.legend-si.com/
