AEStudio用户帮助手册

摘要
本文是AEStudio用户使用帮助文档，AEStudio能够根据声发射波形原始文件提取撞击特征参数（计数，累计计数，RA-AF等）、频谱特征参数（FFT频带分布，梅尔倒频谱MFCC，小波时频分析）、b值（K1，熵，反熵）、分形特征参数（分形维数，Hurst指数、多重分形谱），还可以进行RA-AF、荷载数据-AE数据协同时变分析，GMM，kmeans和kmeans++聚类分析，相关的功能会持续更新。

AEStudioPy 于 2025 年 3 月 13 日正式发布。该系列作为 AEStudioX 的功能互补版，专为实时监测应用场景打造，聚焦于原始波形文件处理，并计划在后续版本中融合深度学习技术，以进一步提升数据分析能力。

1. 软件安装

授权用户获得AEStudio软件安装包后，可按照TT软件安装类似地步骤安装到本地计算机。
常见问题1
注意如果出现如图1.1所示的Windows系统提示 “无法完成操作, 因为文件包含病毒或潜在的垃圾软件”， 或者提示"不能执行文件, 系统找不到指定的文件"错误信息，可以按照图1.2所示的步骤关闭Windows实时防护功能完成安装。

图 1.1 误识别状态和正常安装状态

图 1.2 关闭Windows系统实时防护的步骤

常见问题2
如图1.3，错误提示Could not find version 9.11 of the MATLAB Runtime，说明用户未安装对应编译器，有两种解决方法：

1. 请下载安装AEStudio2023XMyAppInstaller_web.exe版本，按照指引联网下载对应编译器；
2. 参考博客手动安装

仅首次安装需要下载编译器，之后更新只需要下载AEStudio2024X.exe即可

图 1.3 未安装对应编译器

图 1.4 下载安装版本说明

2. 软件使用

常见问题3 在笔记本电脑使用时，软件界面显示不全，如图2.0
解决方法：在Windows控制面板中找到屏幕选项卡，调整屏幕分辨率为100%

图 2.0 AEmission标准特征参数文件示例

2.1 数据导入

2.1.1 波形文件

波形文件支持“.txt”和".csv"格式，注意在控制台选择对应的声发射设备（目前支持美国PAC，北京软岛，意大利AEmission）

图 2.1 AEmission标准特征参数文件示例

2.1.2 特征参数文件

对于特征参数文件需要采用标准格式(.txt)，图 2.2 - 2.4 给出了标准格式文件示例

图 2.2 PAC标准特征参数文件示例1

图 2.3 软岛标准特征参数文件示例1

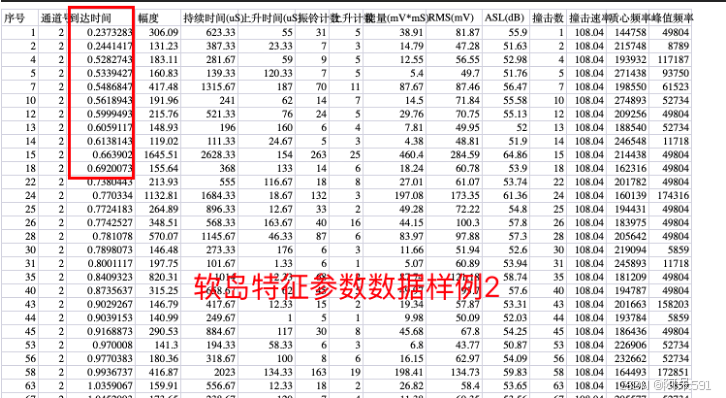

图 2.4 软岛标准特征参数文件示例2

图 2.5 AEmission标准特征参数文件示例

2.1.3 荷载数据文件

表头必须为“时间，位移，荷载”，注意实际位移和荷载可以对应于应变和应力，但这里的表头不要更改为实际含义。此外，注意检查前几行的时间位移荷载是否正常（见图2b），若出现异常值请自行删除/修改前几行以免计算错误。

图 2a 标准荷载文件制作示例

图 2b 荷载文件开头异常值示例

2.2 软件使用

2.2.1 计算模式

计算模式包括5种类型：

1. 输入特征参数开展声发射信号分析
2. 输入特征参数和荷载数据开展联合分析
3. 输入波形数据开展声发射信号分析
4. 输入波形数据和荷载数据开展联合分析
5. 输入波形数据和特征参数数据进行文件位置映射
   以上5种计算模式的切换根据输入文件类型控制，例如，在控制面板中仅填入参数文件位置，点击开始按钮之后，将自动以计算模式1开展分析。

2.2.2 参数设置

1. 特征参数窗口数 <（特征参数行数/2 或者 波形文件数/2）
2. 除特征参数窗口外，面板上的参数设置仅影响与波形文件相关的分析（即模式3和4）

2.2.3 显示窗口

软件左下角的文件预览窗口只载入了前10个波形文件，防止因波形文件过多导致软件崩溃。

2.3 输出数据

输出数据以.mat后缀结尾，可以使用MATLAB打开

图 3 输出数据示例

2.4 AEStudioPy使用

AEStudioPy是 AEStudioX 的功能互补版，专为实时监测应用场景设计，聚焦于原始波形文件处理，并计划在后续版本中融合深度学习技术，以提升数据分析能力。

图 2.4.1 AEStudioPy2025a

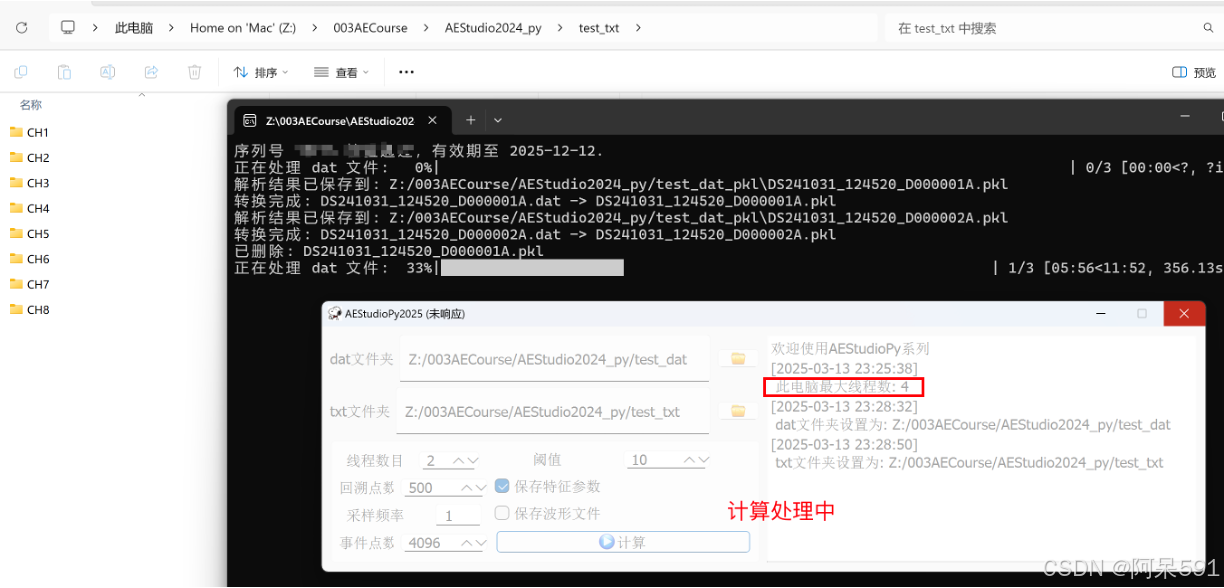

图 2.4.2 AEStudioPy2025a使用示例

图 2.4.3 AEStudioPy2025a使用示例

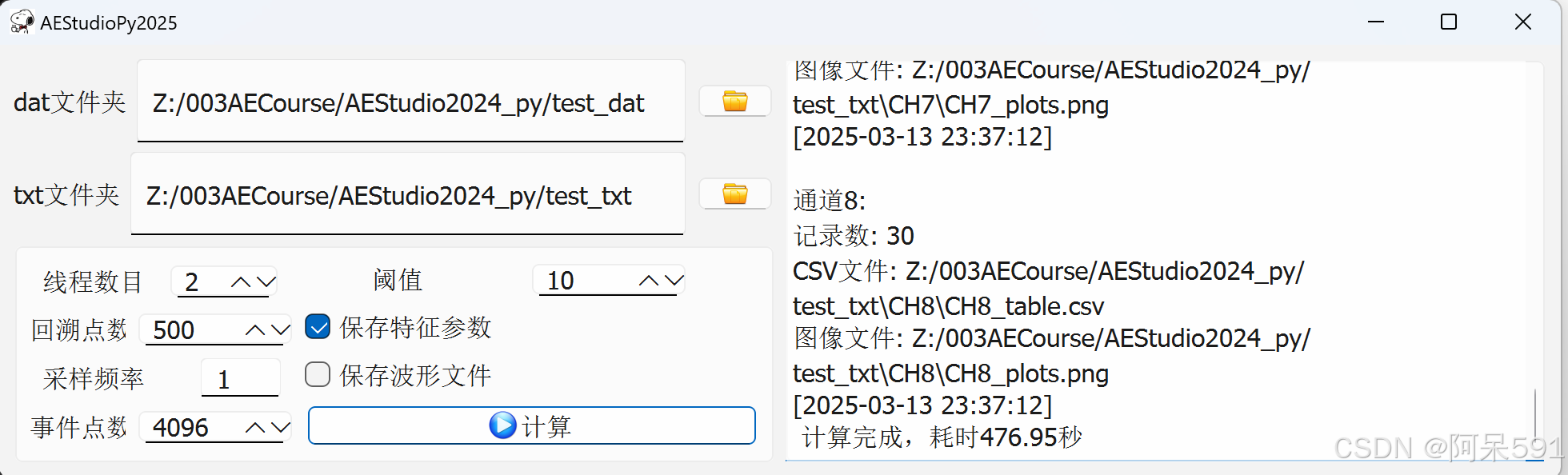

图 2.4.4 AEStudioPy2025a输出示例

使用方法
1. 选择需要处理的 .dat 文件夹
2. 选择结果保存的目标文件夹
3. 设置必要的处理参数
4. 点击计算，可在后台窗口查看处理进度

注意事项
• 若不确定合适的波形阈值，可先点击 计算 按钮（不要勾选特征参数和波形文件），然后选择其中之一作为参考文件进行波形阈值可视化。
• 线程数设置范围：$1\le \text{线程数}\le$ 计算机最大可用线程数。

3. 更新日志

感谢课程会员和软件用户们的支持和反馈，该软件会不断地迭代更新，以期助力大家工作和科研

2023.05.05

AEStudio2023a正式上线，更新了B站使用教程

图 3.1 AEStudio2023a

2023.05.09

AEStudio2023b发布，加入了损伤预警参数计算模块$K_1,S,S_{rev}$，支持AEmission设备数据处理，升级了软件界面

图 3.2 AEStudio2023b

2023.05.11

AEStudio2023c发布:

1. 修复了软岛设备波形和特征参数数据处理若干bug
2. 修复AEmission设备数据处理bug
3. 将损伤预警参数的输出格式改为excel表，加入分形维数和b值输出并将其从显示面板表格栏移除
4. 根据常见的特征参数文件格式定义了标准文件格式，加入了特征参数文件预处理模块

2023.05.13

1. 在线帮助文档中增加了软件控制界面中计算模式和参数设置的说明

2023.05.19

AEStudio2023d发布:

1. 增加了波形文件和特征参数文件映射（即计算模式5）
2. 增加了对于波形文件异常值的处理

2023.05.21

AEStudio2023e发布:

1. 增加了多重分形分析模块
   多重分形分析步骤：

图 3.3 多重分形谱计算示例

2023.05.26

AEStudio2023f发布:

1. 增加了MFCC(梅尔倒频谱)分析模块
   梅尔倒频谱分析步骤：

   图 3.4 梅尔倒频谱计算示例

2023.06.11

AEStudio2023g发布：

1. 增加了对于德国vallen amsy-6型号设备的支持，按照图3.5将Vallen设备输出的特征参数文件转换成标准PAC设备格式

图 3.5 Vallen特征参数文件预处理流程

2023.07.11

AEStudio2023h发布：

1. 优化了对于德国vallen amsy-6型号设备的支持，可按照图3.6将Vallen设备输出的特征参数文件批量转换成标准PAC设备格式（不同通道+整体）

   图 3.6 Vallen特征参数文件批量预处理流程

2023.08.03

AEStudio2023i发布：

1. 增加了基于RA-AF特征的GMM聚类实现剪切型和拉伸型裂纹区分算法独立接口（如图 3.7），对应示例输入数据为（RA_AF_GMM示例数据.xlsx）
2. 优化了MFCC计算模块（见图 3.8）
3. 增加了小波变换WT频谱算法和时频分析（见图3.9）
4. 增加了GMM,Kmeans,Kmeans++聚类算法选项

图 3.7 基于RA-AF特征的GMM聚类处理流程

图 3.8 MFCC计算流程

图 3.9 小波分析计算流程

2023.11.02

AEStudio2023i改进版发布：

1. 增加了对于荷载文件异常值的容错能力（荷载文件行数需要大于5）

2023.11.16

AEStudio软件交流群正式创建，往期会员用户可申请加入

2023.12.21

AEStudio2023j发布:

1. 修复了分阶段RA-AF分析bug
2. 修复了软岛特征参数导入bug

2024.01.04

AEStudio2024a发布:

1. 实行一机一码软件注册制，以往软件版本将不再可用，会员用户注册后正常使用
2. 修复处理软岛设备特征参数数据时出现卡顿问题

图 3.10 软件过期提示

2024.03.09

AEStudio2024b发布:

1. 支持声华科技设备数据处理
2. 完善了软件使用说明

图 3.11 AE设备选择

2024.03.19

AEStudio2024c发布:

1. 分形维数及特征参数能量计算优化
2. 增加了初动极性值特征参数提取.
3. 增加了软件关闭提示对话框
4. 支持将vallen设备的.pridb文件预处理为PAC标准格式（需Python支持）：1）点击文件转换按钮图标，2）选择要转换的pridb文件，3）等待界面显示转换完成，4）在pridb文件所在文件夹查看标准的PAC格式文件，5）按照PAC文件处理方法使用软件即可。

图 3.12 pridb文件转换

2024.03.28

AEStudio2024d发布:

1. 增加了PAC波形数据降采样功能
2. 修复了峰值频率显示问题
3. 增加了改进b值计算
4. 增加了声华科技设备波形文件转换为PAC标准波形文件功能

图 3.13 PAC波形文件降采样

2024.04.08

AEStudio2024e发布:

1. 增加了PAC数据MFCC计算支持
2. 更新了MFCC软件计算B站演示视频

2024.07.03

AEStudio2024f发布:

1. 修复了已知的一些与阈值相关的特征参数计算漏洞

2024.12.12

AEStudio2024g发布:

1. 增加了软岛特征参数文件处理的支持格式
2. 增加PAC和软岛特征参数异常值剔除功能

2025.03.13

AEStudioPy2025a 正式发布:
当前版本功能

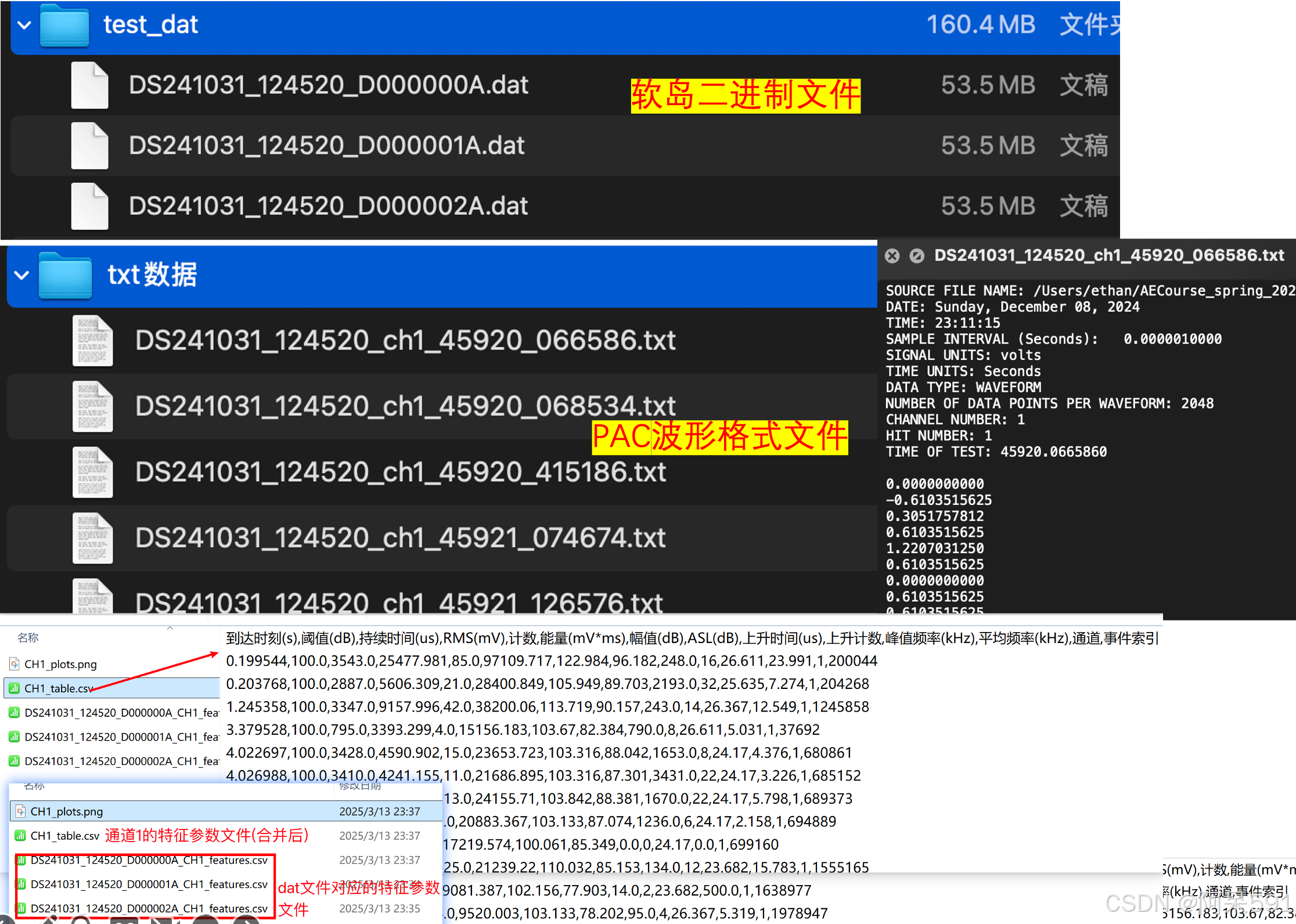

• 格式转换：支持批量并行将 软岛二进制 .dat 文件 转换为 PAC 标准波形 .txt 文件
• 特征提取：可自动提取关键特征参数，便于后续分析

图 3.14 AEStudioPy2025a

2025.03.27

AEStudioPy2025b 正式发布:

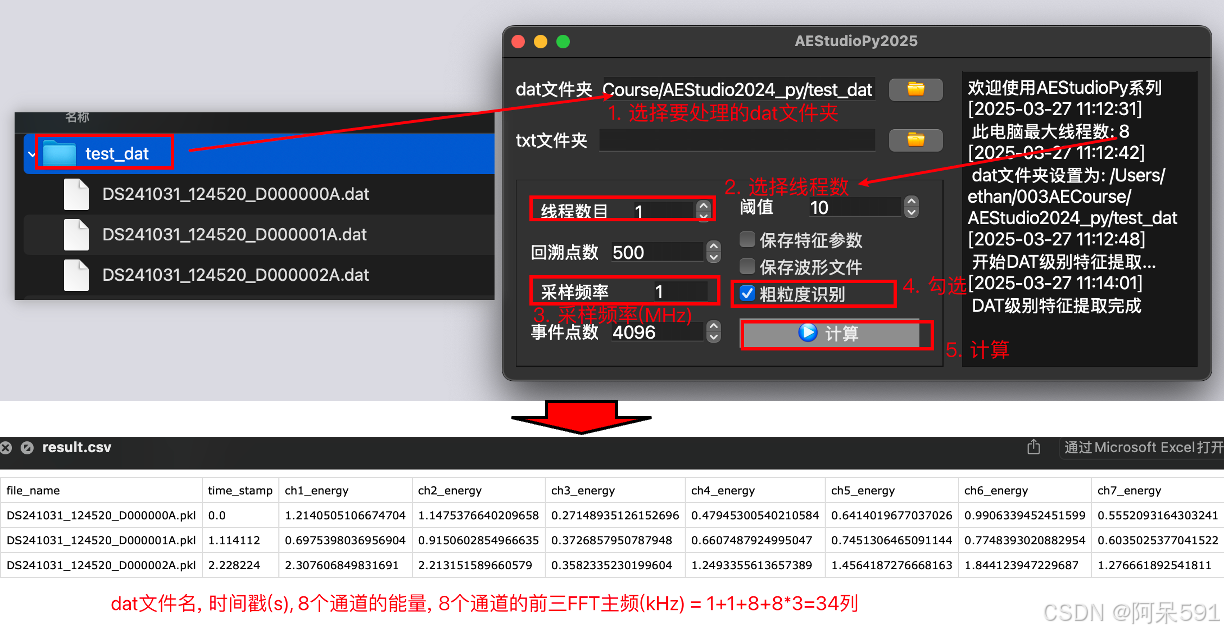

• 增加了对于dat文件级别的特征参数提取支持(更适合大批量DS波形数据分析)

图 3.15 AEStudioPy2025b

2025.04.04

AEStudio2025a 正式发布:

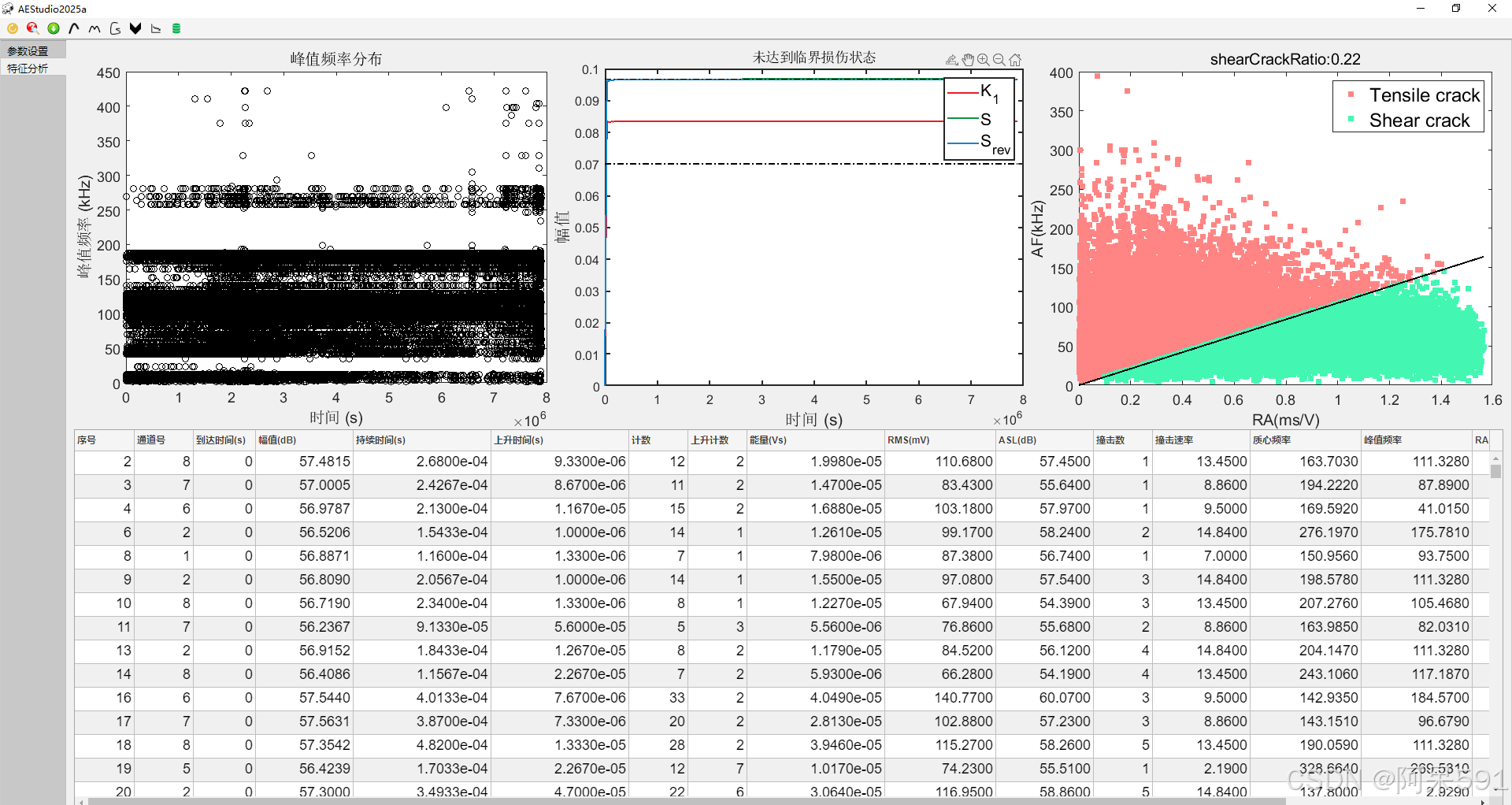

• 重新设计了软件界面(采用参数设置与可视化分离方案)
• 对已有的界面功能进行了优化调整， 包括交互方式、UI图标布局、字体设置等

图 3.16 AEStudio2025a
