Cohen-Sutherland线裁剪算法

直线裁剪算法

裁剪：计算机内部存储的图形往往比较大，而屏幕显示的只是图形的一部分，因此需要确定图形哪些部分落在显示区之内，哪些落在显示区之外，这个选择的过程就称为裁剪。

1. 最简单的裁剪方法是把直线扫描变换为各点是否在窗口内。但此方法太费时，效率比较低，一般不可取。

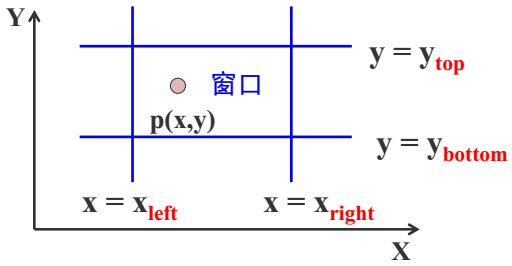

对于任意一点P(x,y)若满足下列不等式，则点P在矩形窗口内



2. 直线段的裁剪——>复杂图形裁剪的基础

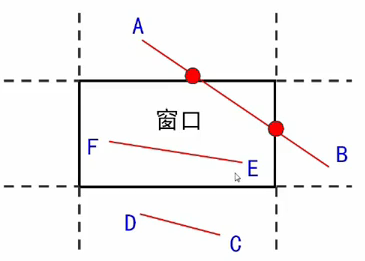

要裁剪一条直线段，首先要判断此直线的位置：
1)它是否完全落在裁剪窗口内？
2)它是否完全在窗口外？
3)如果不满足以上两个条件，则计算它与一个或多个裁剪边界的交点。

Cohen-Sutherland算法(编码裁剪算法)：

首先对直线段的端点进行编码。

基本思想：对每条直线段分三种情况处理：

1）若点p1和p2完全在裁剪窗口内——>“简取”之（保留这条直线）

2）若点p1(x1,y1),p2(x2,y2)均在窗口外，且满足下列四个条件之一：——>“简弃”之（不要了）

3）如果直线段既不满足“简取”的条件，也不满足“简弃”的条件？

——>需要对直线段按交点进行分段，分段后判断直线是“简取”还是“简弃”。

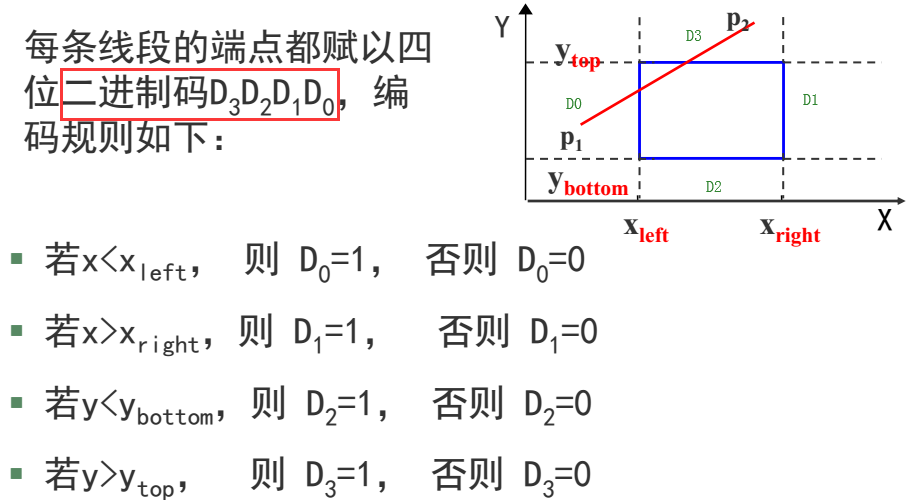

Cohen-Sutherland编码方法：

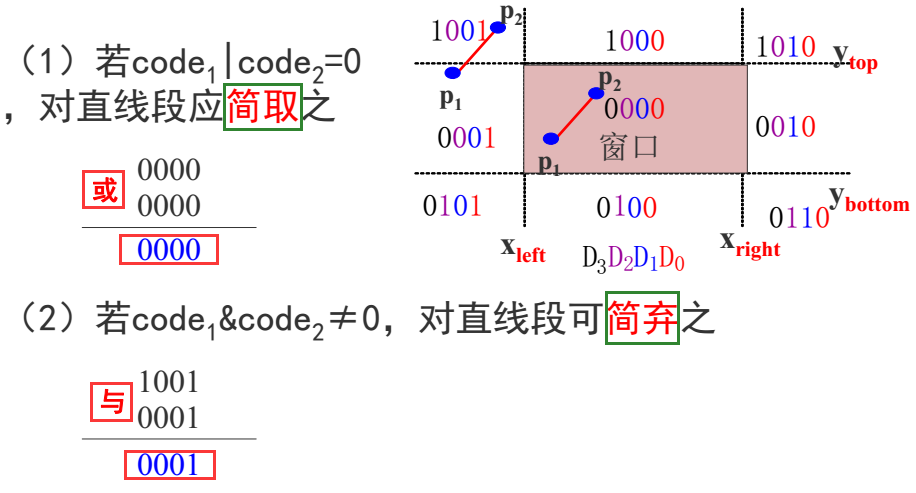

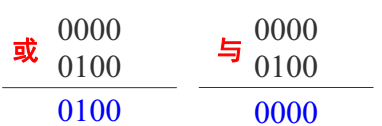

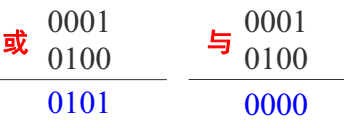

裁剪一条线段时，先求出端点p1和p2的编码code1和code2，然后进行二进制“或”运算和“与”运算。

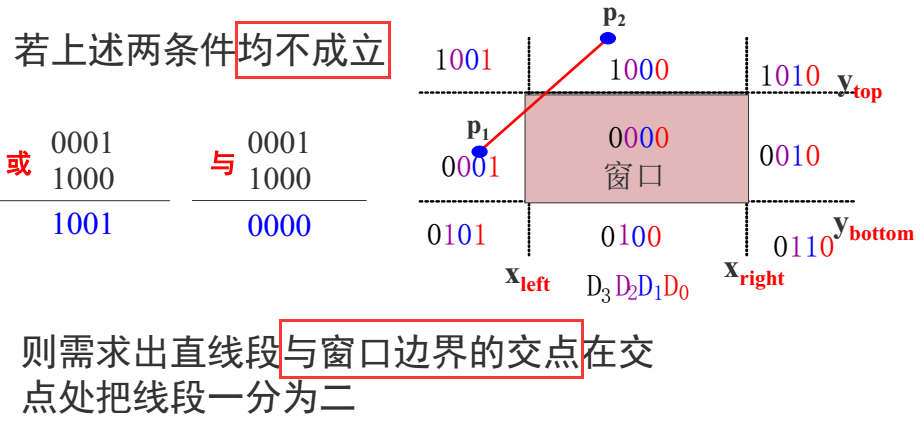

【若这两个条件均不成立，则需要求出直线段与窗口边界的交点在交点处把线段一分为二。】

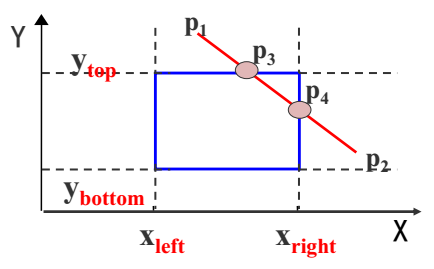

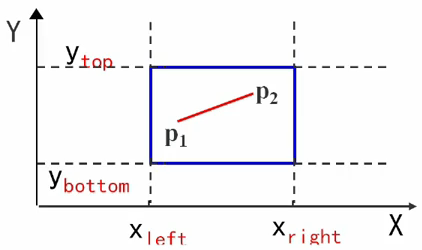

如裁剪如下图所示的直线段P1P2：

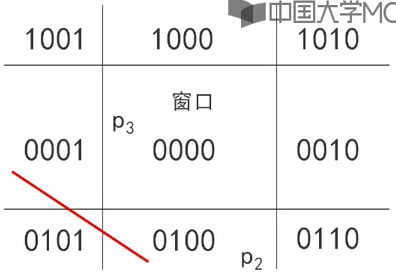

首先对P1P2进行编码

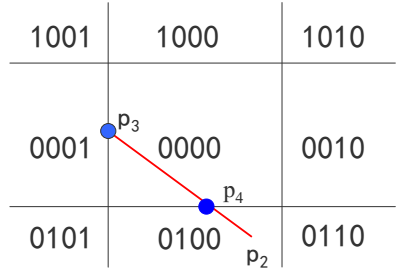

令直线段与窗口左边界的交点为P3，
则可知P1P3必在窗口外，可以简弃之。

再令直线段与窗口下边界的交点为P4，

剩下的直线段（P3P4）再进行进一步判断，code1|code2=0,全在窗口中，简取之。【点P在窗口边界也属于在窗口内】





算法的基本流程：

1. 检查线段 P1P2 是否为完全可见，或完全不可见，对于这两种情况或完全取之，或完全弃之，否则转 2 .
2. 找到 P1P2 在窗口外的一个端点 P1 (或 P2）
3. 用窗口的边与 P1P2 的交点取代端点 P1 (或 P2）
4. P1P2 线段是否完全可见，若是，则结束，否则转 2 继续执行





算法的细节：



直线与窗口边界的交点可如下求解：

已知直线和其两端点  ，  ， 与水平线 Y=K 的交点为 （X,Y）



与铅垂线 X=R 的交点为





在进行裁剪时除了要求与边界的交点外，还要判断端点与窗口位置的关系（为了清楚应该求直线与那些边界的交点）：

设一端点 P 的编码为 XXXX

若 XXXX & 0001  ！= 0 ，端点与左边界相交点；

若 XXXX & 0010  ！= 0 ，端点与右边界相交点；

若 XXXX & 0100  ！= 0 ，端点与下边界相交点；

若 XXXX & 1000  ！= 0 ，端点与上边界相交点；





存在的问题：

如图中线段全部在窗口外部，但是对两段端点进行或/与运算时，需要再次取交点进行运算，最坏情况下，被裁剪线段与窗口4条边计算交点，然后所得的裁剪结果却可能是全部舍弃。





核心代码：



    def getcode(self, pos, rect):
        code = 0
        x = pos.x()
        y = pos.y()

        if x < rect.left():
            code = code | 0x01
        else:
            code = code & 0xfe

        if x > rect.right():
            code = code | 0x02
        else:
            code = code & 0xfd

        if y < rect.top():
            code = code | 0x04
        else:
            code = code & 0xfb

        if y > rect.bottom():
            code = code | 0x08
        else:
            code = code & 0xf7

        return code

    def line_clip(self, line1, rt):
        done = False  # 裁剪完成标志
        p1 = line1.p1()
        p2 = line1.p2()
        c1 = self.getcode(p1, rt)
        c2 = self.getcode(p2, rt)
        p = QPoint(0, 0)
        line2 = QLine(p, p)

        while not done:
            if c1 == 0 and c2 == 0:  # 线段完全可见
                line2 = QLine(p1, p2)
                done = True
            elif c1 & c2 != 0:  # 线段完全不可见
                line2 = QLine(QPoint(0, 0), QPoint(0, 0))
                done = True
            else:  # 部分可见
                if c1 != 0:  # p0不可见
                    code = c1
                else:  # p0可见，则p1一定不可见
                    code = c2
                if code & 0x01 != 0:  # 线段与窗口的左边有交
                    x = rt.left()
                    m = (p2.y() - p1.y()) / (p2.x() - p1.x())
                    y = p1.y() + int((x - p1.x()) * m)
                    p = QPoint(x, y)
                elif code & 0x08 != 0:  # 线段与窗口的下边有交
                    y = rt.bottom()
                    m = (p2.x() - p1.x()) / (p2.y() - p1.y())
                    x = p1.x() + int((y - p1.y()) * m)
                    p = QPoint(x, y)
                elif code & 0x02 != 0:  # 线段与窗口的右边有交
                    x = rt.right()
                    m = (p2.y() - p1.y()) / (p2.x() - p1.x())
                    y = p1.y() + int((x - p1.x()) * m)
                    p = QPoint(x, y)
                elif code & 0x04 != 0:  # 线段与窗口的上边有交
                    y = rt.top()
                    m = (p2.x() - p1.x()) / (p2.y() - p1.y())
                    x = p1.x() + int((y - p1.y()) * m)
                    p = QPoint(x, y)
                if code == c1:
                    p1 = p
                    c1 = self.getcode(p1, rt)
                else:
                    p2 = p
                    c2 = self.getcode(p2, rt)

        return line2

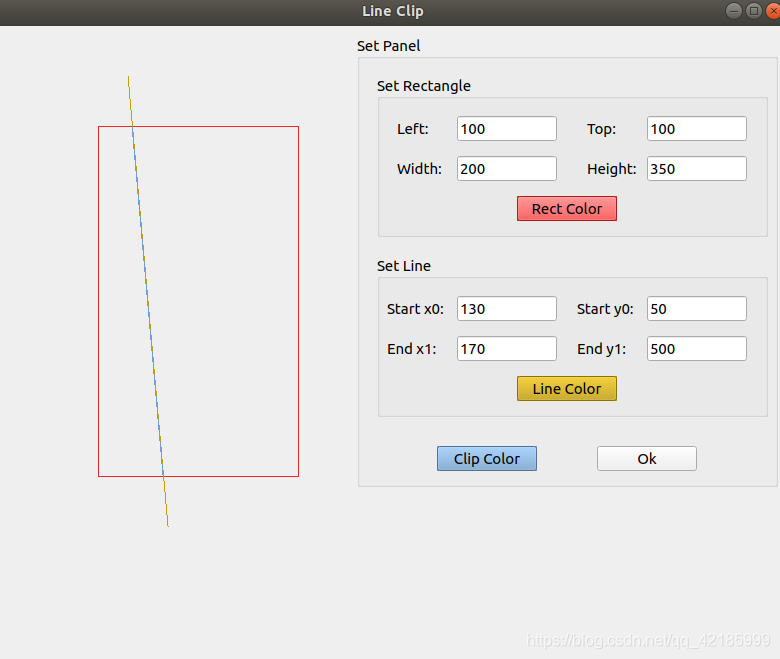

加上UI界面实现效果：
