电力网络安全区域概念及划分

一、电力网络安全体系概述
作为国民经济命脉，电力系统的安全稳定运行直接关系国家安全。现代电网智能化转型使得电力网络与信息系统的融合日益紧密，构建"分区防护、纵向加密"的多维防御体系成为保障电力安全的核心策略。本文将系统解析电力网络安全分区体系及关键技术防护措施。

二、网络安全分区体系
（一）核心分区架构

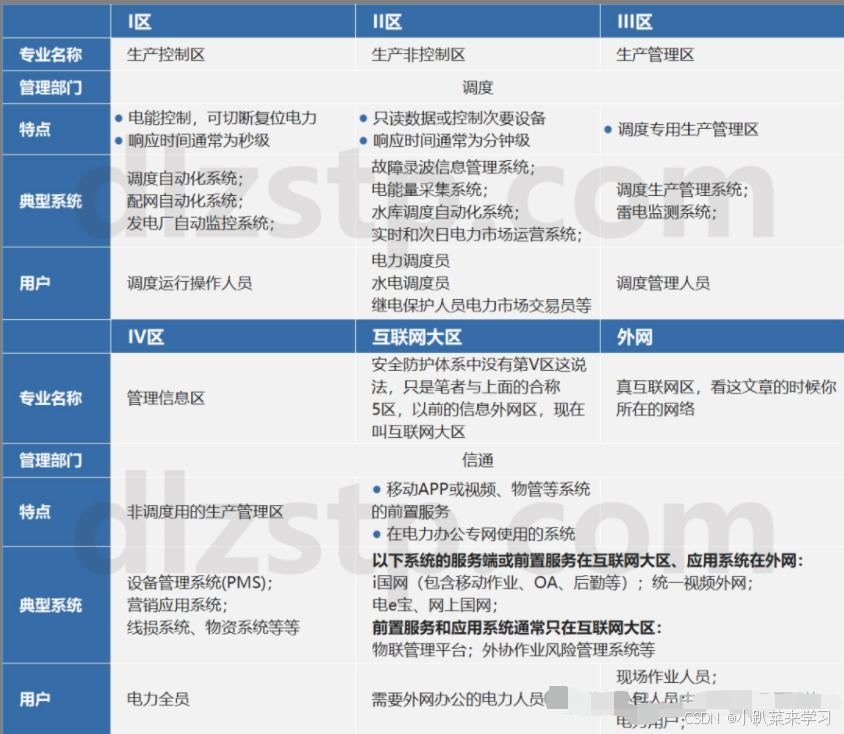

依据《电力监控系统安全防护规定》形成"4+1+1"分级防护体系：

1. 生产控制大区（I-IV区）

• I区：实时控制区（SCADA、能量管理系统）
• II区：非控制生产区（电能量计量、保护信息）
• III区：生产管理区（调度管理、雷电监测）
• IV区：管理信息区（ERP、OA系统）

1. 互联网大区（Web服务、移动应用）
2. 外网区（对外数据交换平台）

（二）分区管理原则

1. 纵向层级：省市县三级调度系统通过纵向加密实现安全通信
2. 横向隔离：采用"高区优先"原则，I/II区与III/IV区间部署物理隔离装置
3. 专用网络：严格禁止跨区设备混用，实施单网卡物理隔离

三、关键技术防护措施
（一）网络隔离技术

1. 物理隔离网闸

• 采用双主机"2+1"架构（内/外端机+专用隔离芯片）
• 实现协议剥离、内容过滤、摆渡传输三重防护
• 典型传输速率：20-200Mbps，支持文件/数据库同步

1. 逻辑隔离机制

• 正向隔离：高安全区向低安全区单向传输（如调度数据推送）
• 反向隔离：低安全区向高安全区受限访问（需多重安全认证）

（二）加密认证体系

1. 纵向加密装置

• 建立基于国密算法的VPN隧道（SM1/SM4）
• 实现调度系统纵向通信加密（省-市-县三级）
• 支持IPSec/SSL混合加密协议

1. 数字证书体系

• 采用X.509标准证书
• 支持双向身份认证
• 密钥更新周期≤90天

四、典型网络架构（示意图说明）

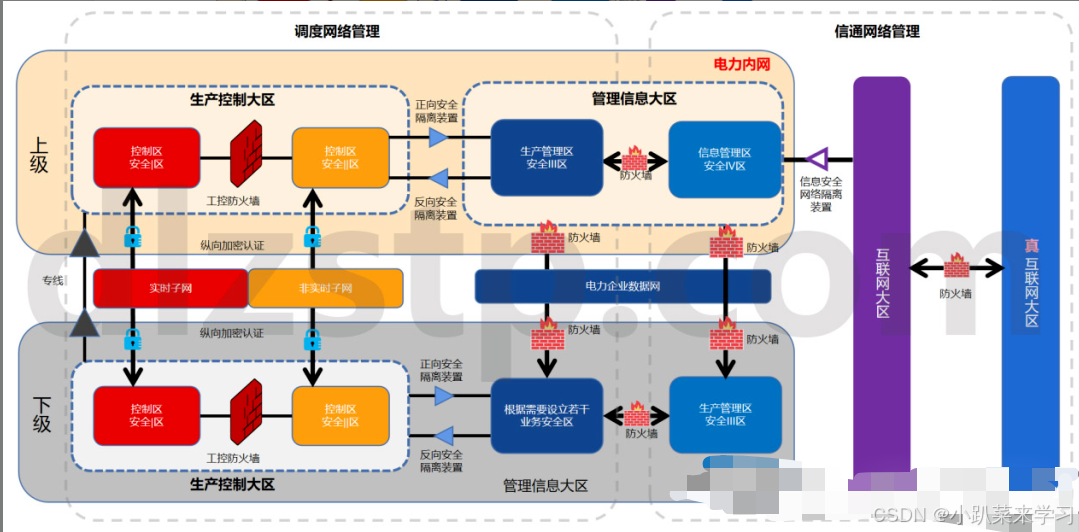

[系统架构示意图：展示生产控制大区、管理信息大区、互联网大区的层级关系，标注隔离装置、防火墙、加密设备的部署位置]

五、特殊场景防护方案
（一）调度双平面

1. A/B双网冗余设计

• 独立通信链路：光纤+微波双通道
• 负载均衡：业务流量动态分配
• 故障切换时间＜50ms

（二）无线专网应用

1. 5G电力切片网络

• 空口加密：256位加密算法
• 专用UPF下沉部署
• 端到端时延＜20ms

1. 安全接入规范

• 终端白名单认证
• 数据流量安全代理
• 边界入侵检测系统

（三）临时私网管理

1. 独立安全域划分

• 物理隔离的独立VLAN
• 准入控制：MAC/IP绑定
• 日志审计留存≥180天

六、技术演进趋势

1. 零信任架构应用：动态访问控制替代固定边界防护
2. 人工智能监测：基于深度学习的异常流量识别
3. 量子加密技术：抗量子计算攻击的新型加密体系

结语：
电力网络安全防护需要建立"分区防护为基础，纵深防御为核心，动态调整为保障"的三维防护体系。随着新型电力系统建设推进，网络安全架构需持续融合新技术，在保障系统可靠性的同时，实现安全防护能力的智能进化。

附录：

1. 术语释义

• 安全隔离网闸：通过协议剥离实现网络层断开的物理隔离设备
• 纵向加密装置：实现上下级调度系统间加密通信的专用硬件

1. 典型配置参数

• 网闸传输时延：＜100ms
• 加密装置吞吐量：≥1Gbps
• 防火墙规则库：每小时动态更新

本文基于行业规范及工程实践整理，欢迎行业同仁共同探讨完善。
