Plant simulation16.0汽车总装车间仿真第二步：仿真模型搭建Part01——滑橇线物流输送

简介

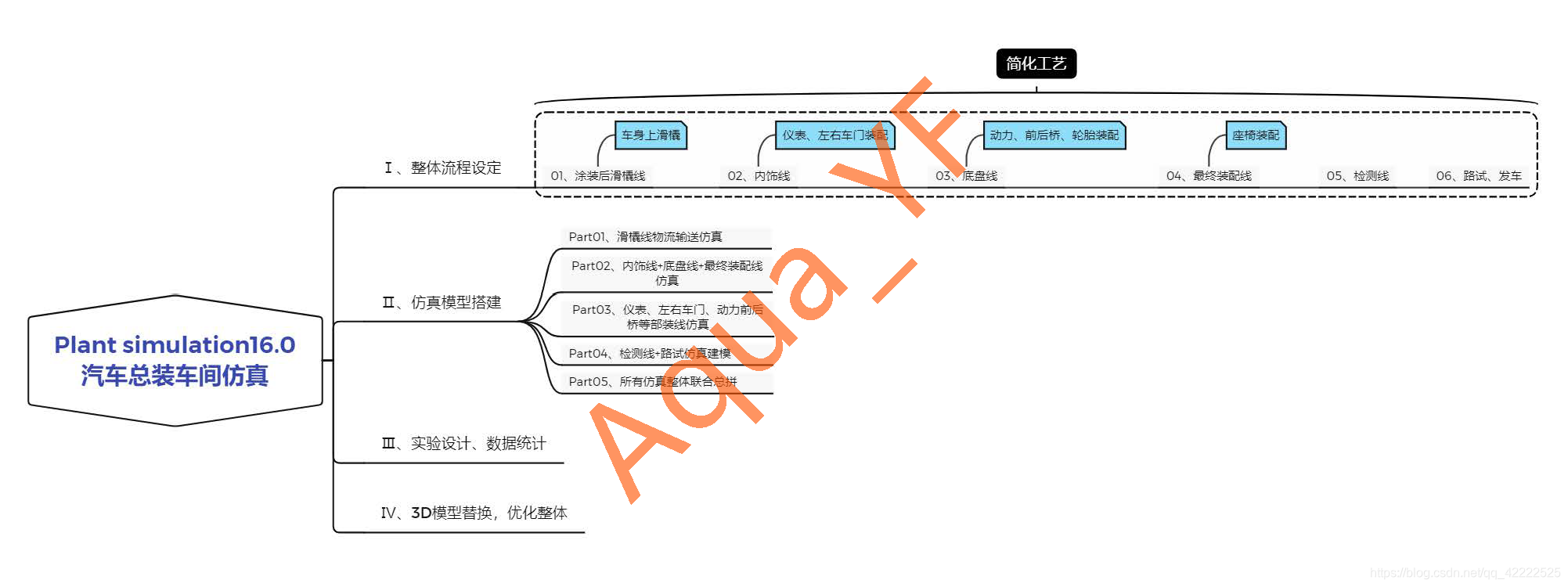

本系列课程准备用Plant simulation16.0软件简化仿真实现汽车总装车间的生产状况，计算产能，优化布局。本系列一共分四大部分，分别为：整体流程设定，仿真模型搭建，实验设计、数据统计，3D模型替换、整体优化。
在这里插入图片描述

该篇是本课程的第二部分：仿真模型搭建Part01——滑橇线(PBS线)物流输送

PBS系统是连接汽车生产线的涂装和总装车间的一个缓存区，创建在空中平台，将涂装车间车身输送线进行延长，通过涂装车间车身输送线及总装车间的输送系统两者的相互结合，从而创建了PBS输送线，实现了涂装车间及总装车间的相互连接。

PBS输送线能够解决传统人工运输的效率及成本问题，并且避免了车身表面碰撞的问题，提高了时间及顺序的遵守率，以此有效提高了汽车生产企业的运营效率。

PBS输送线根据生产要求将车身进行排序、编组、存储、输送，并将空滑撬进行堆垛储存运输、拆垛输送回上线点。主要设备类型包括 滑撬、滚床、转台、移行机、升降举升台、升降机、堆拆垛机、滑撬夹紧定位机构 等。

注：

plant simulation非本人专业工作，所有内容均为自己空闲时间编写调试，每一个部分的工作量都很大，所以更新时间不一定，但一定会把这个系列的课程做完。另外，我也是一边自学一边应用，所以有一些代码不一定是最优的，欢迎大家交流！

如有问题可以联系本人 QQ：2442922106

最后强调一点：本项目软件为西门子 Plantsimulation 16.0 ，本人所用均为正版软件，谢谢。

Ⅰ、2D下的布局

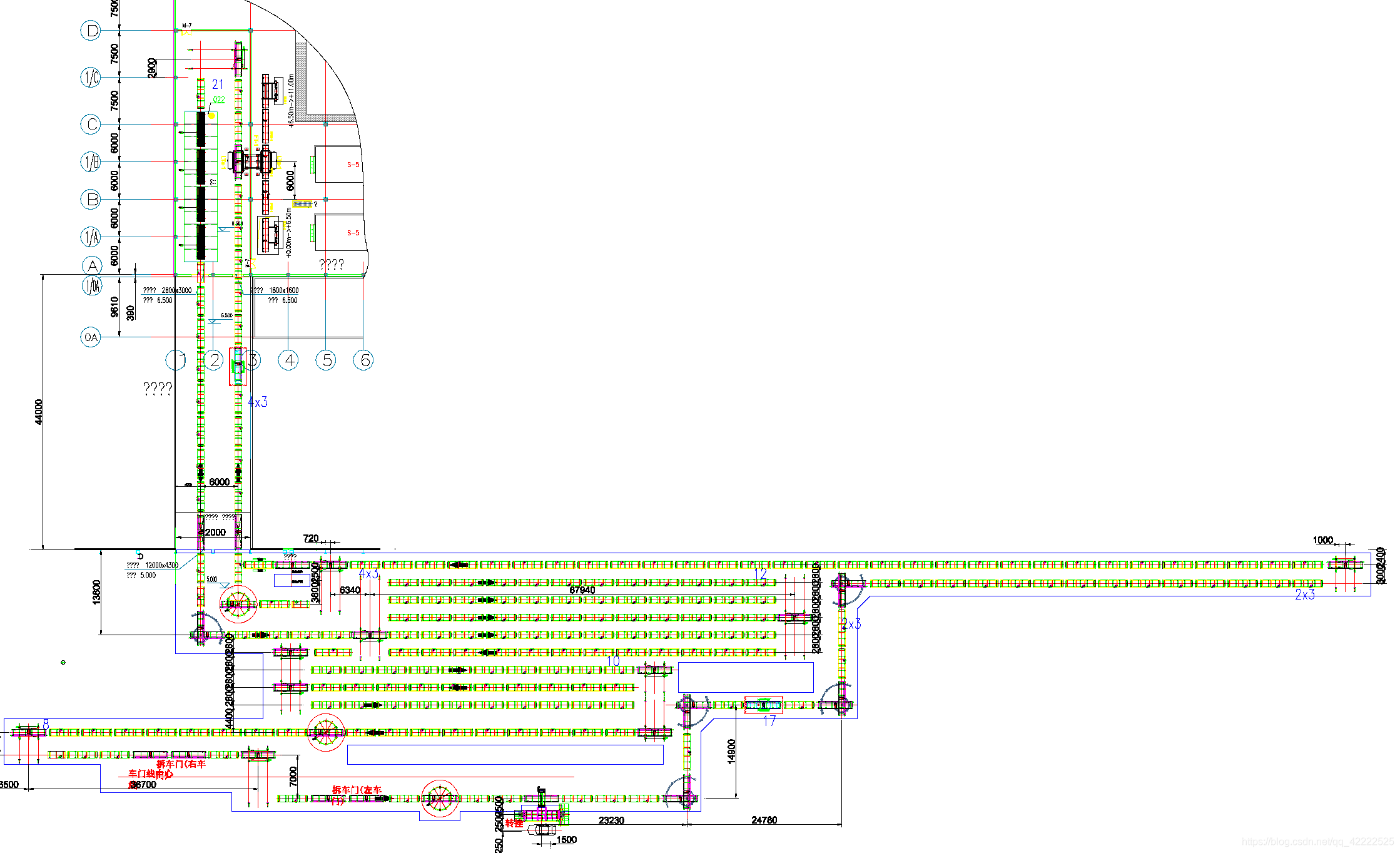

a、2D布局

b、2D布局实现

1）导入2D布局

导入布局有两种办法

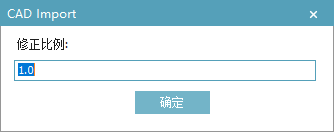

第一种：直接将CAD文件导入到plant文件中的Frame中，这部分要注意下比例，默认是mm为单位；

在这里插入图片描述

第二种：将CAD文件导成图片，根据像素和距离比例换算导出图片的大小，再将Frame图标修改成导出的图片即可；

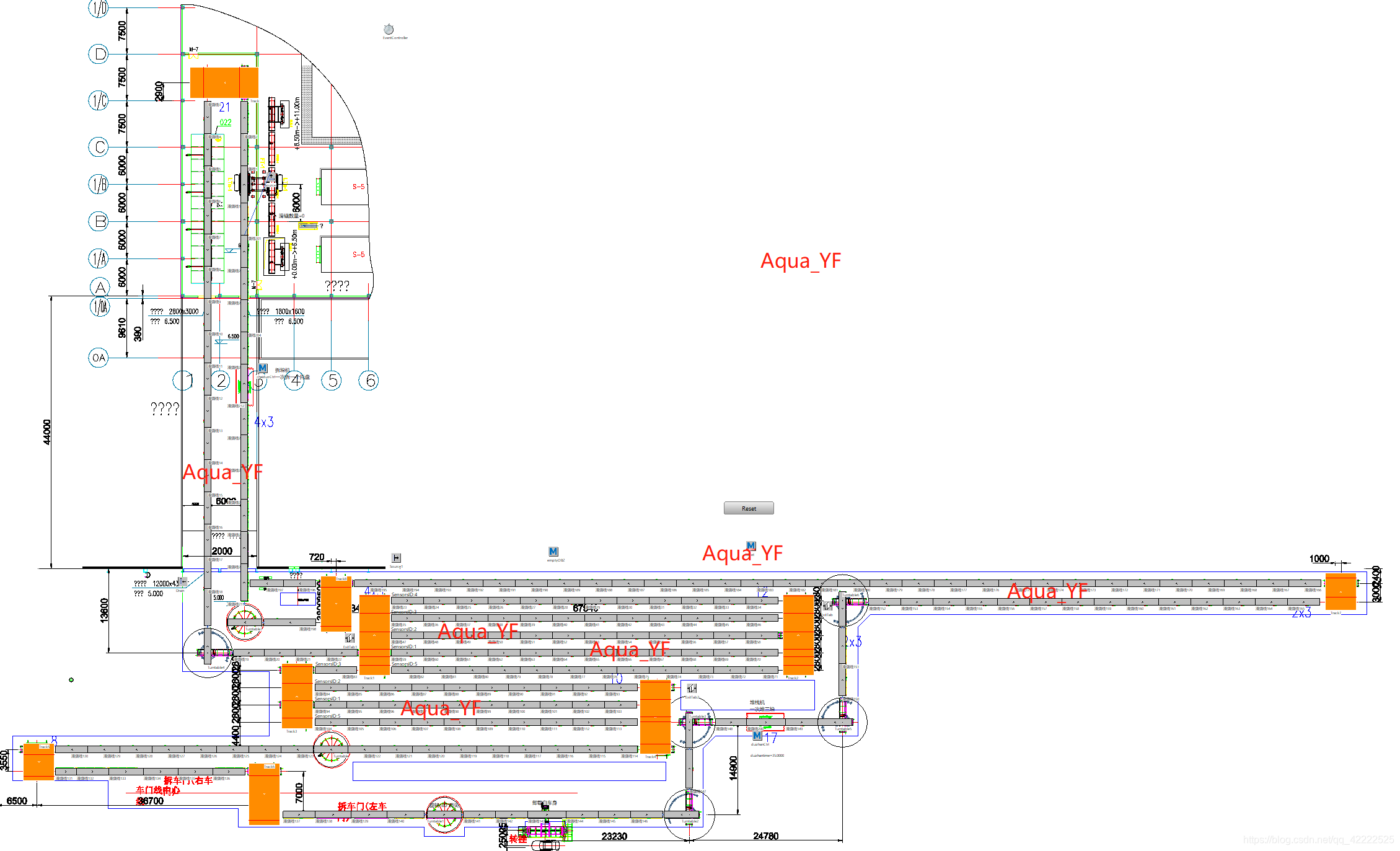

下图是导入2D后的Frame界面

在这里插入图片描述
2）工位布局

滚床
滚床起输送作用，所以我们用 Conveyor 来实例化滚床。

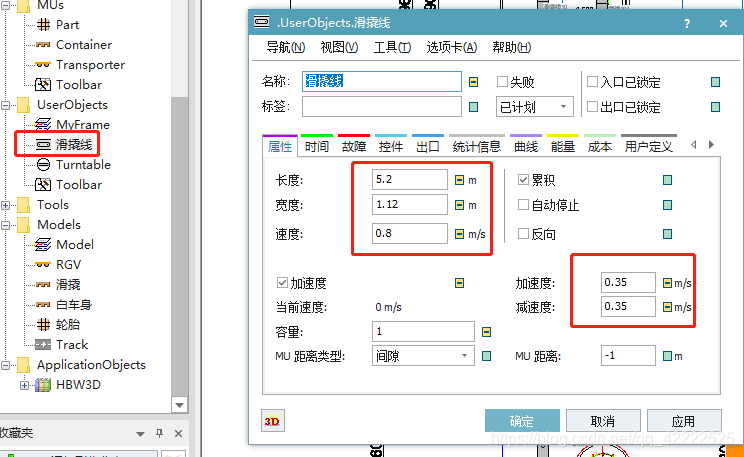

但是这里有一个问题需要注意，项目中的滚床数量有200多个，为方便管理和维护，我们派生一个conveyor类出来，重命名为 “滑橇线”，同时定义好速度，加速度，每个滚床容量设置成 1（大家可以自己修改下参数，看下仿真出的结果有什么不一样）。

在这里插入图片描述

Tip：这里还有一个小技巧，因为滑橇很多，我们可以用method来创建滑橇。如果不是用method，是在2D下进行复制布局，那么给“滑橇线”控件加一个构造器方法，保证复制名称连续，代码如下：

self.initName

-- param onCreate3D: boolean
var objFarme:object
var intobjNum:integer

objFarme:=?.~

for local i:= 1 to objFarme.numNodes loop
	if ?.class = objFarme.node(i).class
		intobjNum +
