第十二章：组播 — RP的发现

在PIM-SM中，RP的发现有两种形式：手工配置和BSR动态发现

手工配置就需要在每台PIM-SM路由器上面指定RP的地址，用这种方式配置的RP被称为静态RP，但是当RP发生改变时，需要再次通过手工更改每台路由器的静态RP。

BSR动态发现会动态地发现与组播对应的RP，当RP出现故障时会自动切换RP。在规模较大的组播网络中，会存在多个RP，BSR还能将不同的组播映射到不同的RP上，但需要注意的是同一个组播组只能映射到一个RP上。

12.8.1 静态RP

静态的RP需要手动指定，命令为“static-rp”。当使用组播路由器的物理接口作为RP时，可能会因为链路故障导致RP失效，为解决这个问题，可以在组播路由器中建立一个环回接口，将环回接口指定为RP，这样会让RP更加稳定可靠。

将环回接口指定为RP后，这个环回接口并不需要激活PIM-SM，因为依靠单播路由协议，只要这台组播路由器有一个接口在正常工作，那么其他的PIM-SM路由器都能通过这个接口访问到RP。所以只需要将RP所在的换回接口在单播路由协议中宣告即可。

用“static-rp”指定RP时，可以关联ACL，首先需要定义ACL，然后在指定RP时将ACL关联到这个RP上。当RP关联到ACL后，此RP只为该ACL匹配的组播组服务。

在同一台组播组路由器上允许同时存在静态RP和BSR发现的动态RP，并且可以通过自行设定优先使用动态RP或静态RP，缺省为优先使用动态RP，在通过“static-rp”指定静态RP时，可通过增大pregerred关键字，使静态RP优先于动态RP。

RP的角色在PIM-SM中尤为关键，所以在配置静态RP需要注意：1、当RP未匹配ACL时，一台路由器只能配置一个RP；2、无论是在组播源到RP部分，还是在RP到组播接收者的部分，一个组播源只能被映射到唯一的RP上。

12.8.2 BSR概述

 BSR动态发现机制中，有BSR路由器，它们主要负责选举RP，并向全网通告当前的RP信息。省去了在每台PIM-SM路由器手工配置RP和当RP变更时在每台PIM-SM上面手动更改RP的操作。

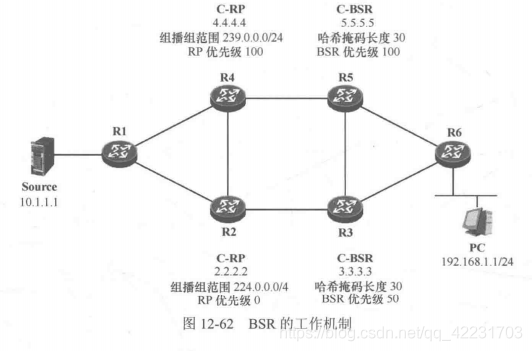

上图中所有路由器都运行了PIM-SM，共有两台BSR，两台C-RP（分配了不同的ACL）。初始情况下两台BSR都认为自己是BSR，开始向网络中泛洪PIM自举报文。自举报文的目的IP为224.0.0.13，其中携带的重要信息为BSR优先级和该BSR的IP地址。

例如R5会在所连接的三个接口发送自举报文，报文的源IP为与R4所连的接口IP，目的IP为224.0.0.13，TTL值为1。R4收到后，会记录报文中的信息，重新产生自举报文，并从所连接的另外两个接口泛洪。R4发往R1的自举报文中，目的IP为224.0.0.13，报文中承载着BSR R5的信息，TTL为1。最终自举报文会逐跳传递，扩散到全网。

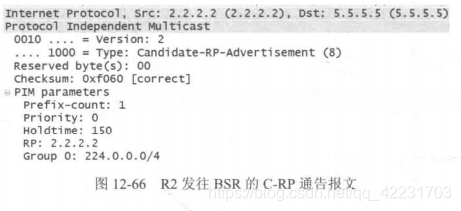

因为R3的BSR优先级低于R5，所以最终R5成为BSR，R3停止发送自举报文。网络中的RP明确了当前的BSR后，便立即开始周期性地向当前的BSR发送PIM C-RP通告报文，源IP为本地RP的IP地址，目的IP为当前BSR的IP地址，其中包含“Priority”（C-RP优先级）、“Holdtime”（BSR等待C-RP通告报文的超时时间）、RP的IP地址、RP所服务的组播组范围。

BSR收到了来自C-RP的通告报文后，将这些信息进行汇总，然后封装在自己的自举报文中，周期性的向网络中泛洪。其他组播路由器收到来自BSR的自举报文后，便知晓了当前的RP信息。其中BSR对RP的选举依据是：1、C-RP所服务的组播组范围与该组播组地址匹配度最长的C-RP胜出；2、如果C-RP所服务的组播组范围相同，C-RP优先级小的胜出，优先级相同的，对组播组地址、BSR哈希掩码、C-RP的IP地址作为哈希函数的输入，得到的哈希结果最大的胜出，如果哈希结果一致，C-RP的IP地址最大的胜出。
