【第二天】Vxlan基础——网络架构

vxlan的网络架构

• VAP：vxlan业务接入点，通过基于vlan或者报文流封装类型。
• BD：广播域，在vxlan中通过BD来划分广播域。
• VNI：vxlan的网络标识，区分vxlan段，不同的vxlan段的用户不能直接进行二层通信。
• NVE：实现网络虚拟化功能的实体。通过NVE去在三层网络建立二层虚拟化环境。
• VTEP：vlxan的隧道端点，用于对设备的标识。

1. vlan内网络的互访。

同vlan之间如何进行互访

• 不再vxlan环境中，同vxlan之间如何访问。通过封装对方的mac地址对方的ip地址，发送给交换机，交换机实现转发，通过对应的端口发送给对方。
• 在vxlan中，在我用户感知层面来说，相当于一个这样的过程。本端通过封装对方二层mac和三层ip地址加上Data发送给对方。

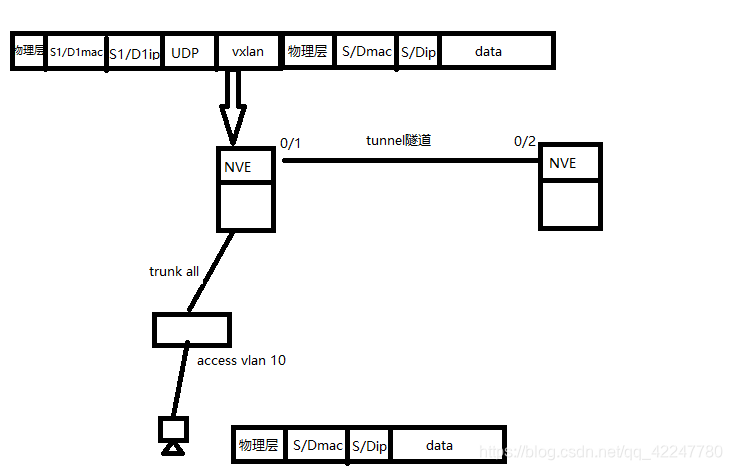

vxlan中同vlan之间互访，中间设备的封装过程。
  主机通过封装对方的设备mac地址和ip地址，接入交换机接收到数据，发现没有封装vlan，打上接口属性绑定的vlan信息，并向vlan绑定的其他接口发送，trunk允许为透传，发送给VTEP设备，VTEP通过VAP实现对带vlan业务的接入，通过vlan与BD的映射关系实现vlan数据帧与VNI网络标识进行对应，在通过封装后，通过NVE发送给对端。

vxlan同vlan之间互访，中间设备解封装过程。
  VTEP从NVE接收到设备，发现与本端的VNI对应，通过BD对应到所对应的vlan信息，从该接口转发出去，接入交换机收到，从vlan对应的接口脱标转发。

2. vlan间的网络互访。

三层网关：不同的VNI之间不能直接进行访问，类型于不同的vlan之间不能互访，为了互访引入三层网关概念。
VBDIF：类型于vlanif解决不同网段之间互访的，而BD是解决在vxlan中不同BD之间互访的一个三层逻辑接口。

vlan和vxlan间的互访
  vxlan中不同之间的访问过程如上，vlan间话是不同的BD之间是不能直接进行通信，借助三层网关来通信。

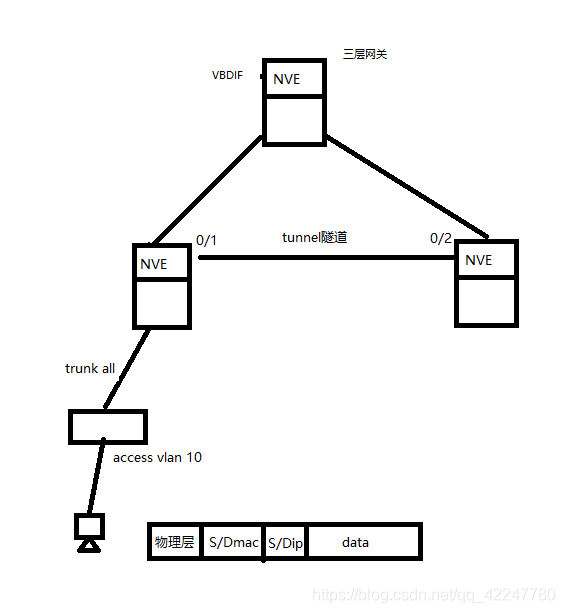

集中网关方式

  网关部署在外网的一台设备上，通过在三层网关上部署VBDIF，实现报文交互，进行不同BD的二层访问。

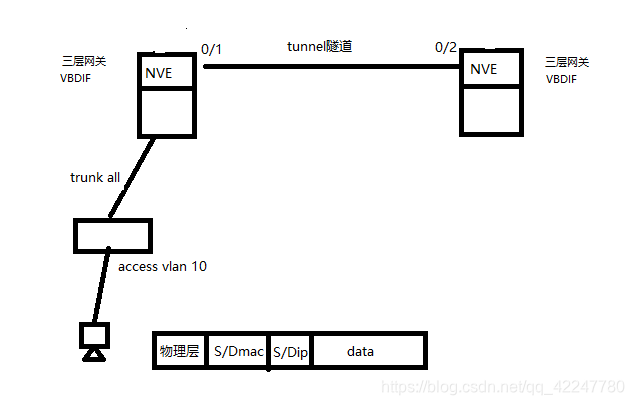

分布式网关方式

  通过在双方的VTEP上做三层网关实现互访。

本文参考：S7700, S7900, S9700系列交换机V200R013C00版本
