51单总线控制SV-5W语音播报模块

SV-5W语音播报模块

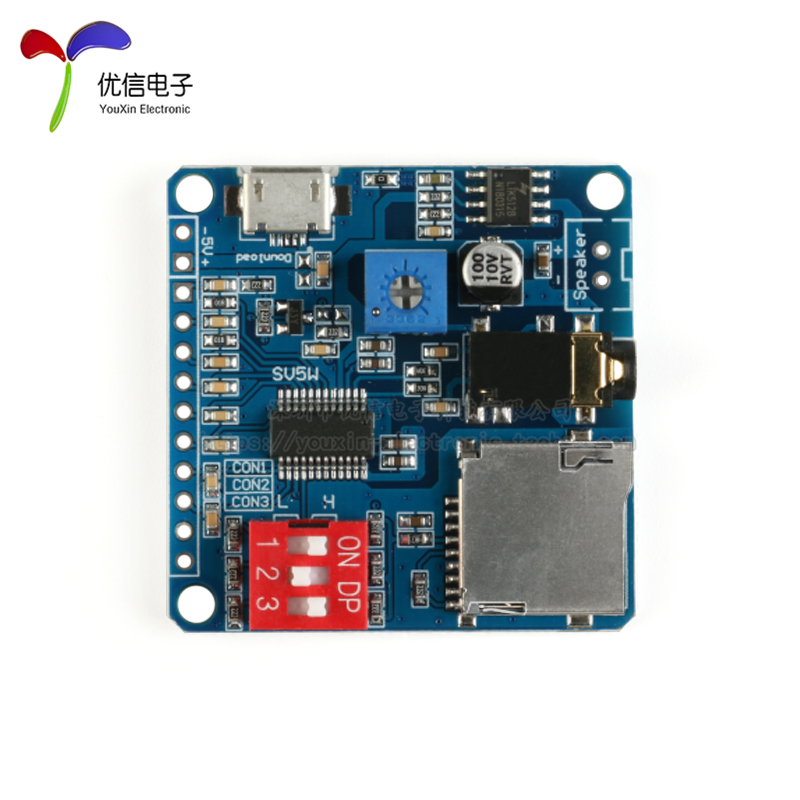

SV-5W语音播报模块简介

DY-SV5W是一款智能语音模块，集成IO分段触发，UART串口控制，ONE_line单总线串口控制，标准 MP3 等 7 种工作模式；板载 5W D 类功放，可直接驱动 4Ω，3~5W 喇叭；支持 MP3,WAV 解码格式，最大支持 32G TF 卡存储，可通过 USB 数据线连接电脑更新 TF 卡存储音频文件。
上次写了同系列的“SV17F语音播报模块”用 IO 分段触发实现语音自动播报—“传送门”，本次将会以51单片机用单总线现实语音自动播报。

工作模式说明

1. IO 组合模式0：
   单片机控制 I/O 组合触发（低电平有效）指定的曲目后释放（IO0-IO7 恢复高电平），播放完当前曲目停止；播放中途重新触发，播放新的曲目，播放结束停止；若一直触发（不释放电平），循环播放。
2. IO 组合模式 1：
   单片机控制 IO 组合触发（低电平有效）指定的曲目，一直循环播放指定曲目，电平释放（IO0-IO7
   恢复高电平）即停止播放。播放中途释放电平，即刻停止播放。
3. IO 独立模式 0：
   IO0-IO7 独立控制 8 首曲目， IO 触发（低电平有效）指定的曲目后释放（IO0-IO7 恢复高电平），播放完当前曲目停止；播放中途重新触发，播放新的曲目，播放结束停止；若一直触发（不释放电平），循环播放。
4. IO 独立模式 1：
   IO0-IO7 独立控制 8 首曲目，IO 触发（低电平有效）指定的曲目，一直循环播放指定曲目，
   电平释放（IO0-IO7 恢复高电平）即停止播放。播放中途释放电平，即刻停止播放。
5. UART 串口模式：
   通过UART串口发送
   起始码-指令类型-数据长度（n）-数据 1－数据 n－和检验(SM)
   来实现模块的语音播报、上一曲、下一曲等功能。
6. One_line 单总线串口模式：
   通过特定的时序，往模块发送0码或1码的组合实现模块的语音播报、上一曲、下一曲等功能。

下文由51单片机控制SV-5W的“One_line 单总线串口模式”展开

模块配置

引脚配置	CON3	CON2	CON1
电平设置	1	0	0

根据上个图拨动拨码开关配置好模式。

接线

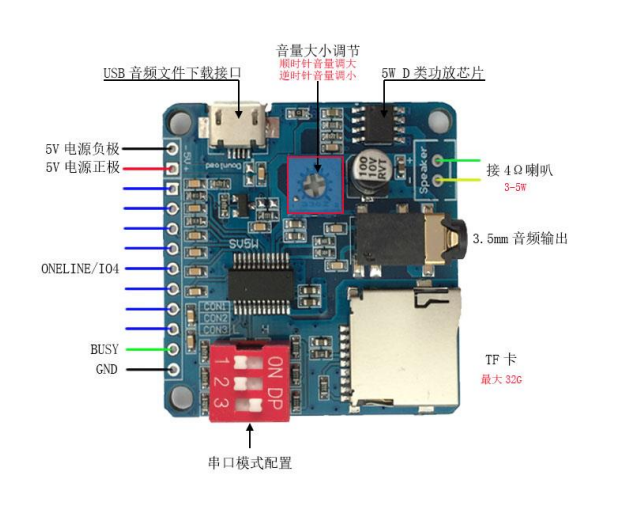

由上图可知SV-5W语音播报模块本身带有5W的功放芯片，可以直接接入一个5W以内的小喇叭。模块板载的USB口只能用于音频文件的传输，不能用于模块供电。还需要一直TF卡，把音频文件存入到TF卡里面，注意音频文件的命名格式以5位数字命名，少的以0补全，例如：音频文件初始名称为“123.MP3”，需要改成“00123.MP3”。
One_line 单总线控制的数据接口是模块上的IO4，根据要求接线即可。
按要求接线：

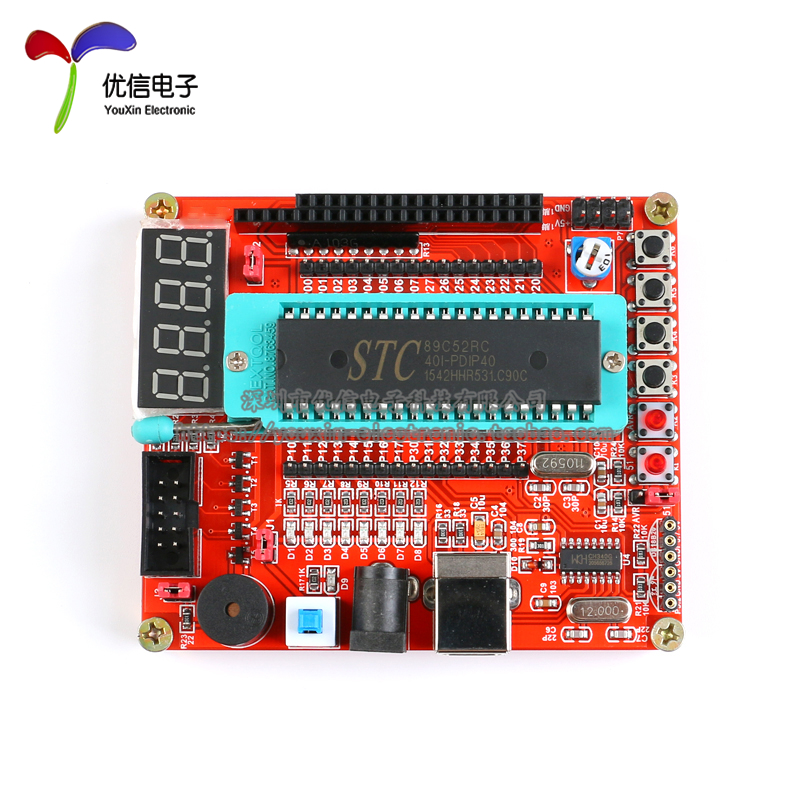

51单片机	DY-SV17F	5V电源	喇叭
P1^1	IO4
	5V	5V
GND	- 5V	GND
D6	IO3
	SPEAKER+		+
	SPEAKER-		-

驱动

由手册可知单总线的0码和1码时序如下：

手册中的示例：

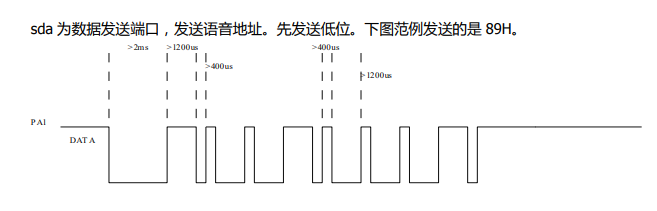

发送数据前，先把SDA拉低超过2ms，然后开始发送数据，注意低位在前。

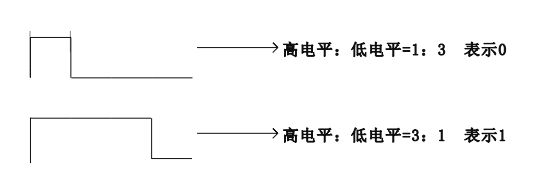

0码：高电平与低电平的比例是1：3
1码：高电平与低电平的比例是3：1
空闲状态：SDA拉高

部分代码

函数定义

void delay(unsigned char);	//毫秒延时函数
void delay_us(unsigned char);	//100微秒延时函数
void dataStart(void); //开始通讯
void dataEnd(void); //结束通讯
void writeOne(void);  //写1
void writeZero(void); //写0
void writeOrder(unsigned char);	//写指令

主要函数

void writeOrder(unsigned char Order)	//写指令
{
	unsigned char i;

	for(i=0;i<8;i++)
	{

		if((bit)(Order & 0x01))
		{
			writeOne();
		}
		else
			writeZero();
		Order >>= 1;
	}

}

主程序

#include<reg52.h>
#include<intrins.h>
#include "DYSV.h"

#define END 0x13
#define PLAY 0x11
#define PLAYMode 0x0E
#define STOP 0x12
#define SDMode 0x18
#define UP 0x14
#define DOWN 0x15

unsigned int a=0;


void main()
{
	while(1)
	{
		if(a==0)
		{
			dataStart();	//开始通讯
			writeOrder(PLAYMode);	//选择循环模式
			writeOrder(0);	//全盘循环
			dataEnd();	//结束通讯

			dataStart();
			writeOrder(PLAY);	//播放
			dataEnd();

			a++;
		}
	}
}

上面程序宏定义了部分指令，实际上只用了播放模式选择和开始播放的指令，功能指令太多不一一演示，有兴趣的小伙伴可以自行拓展，程序已经写好了发送指令的时序，调用和更改writeOrder()这个函数的参数即可。

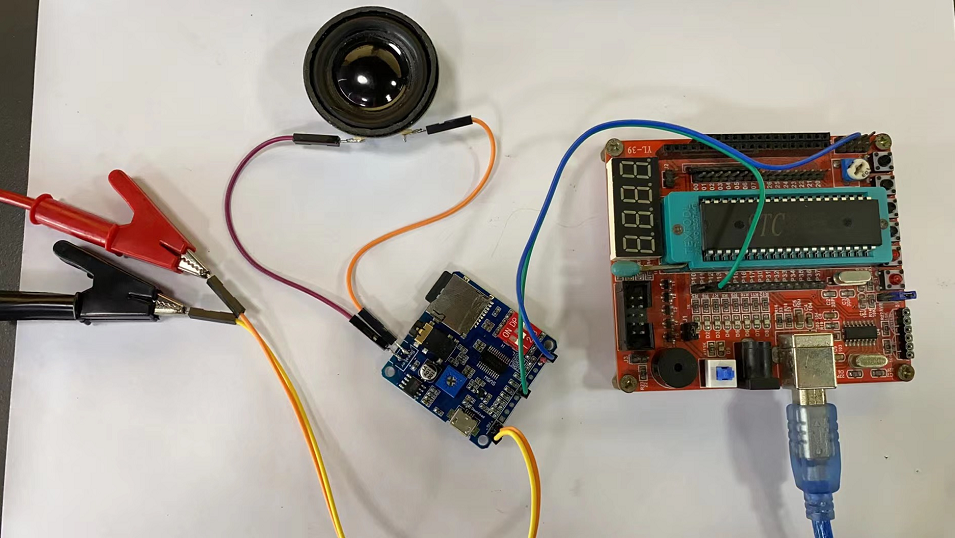

效果展示

视频中一共播放了三段音频文件，因为是全盘循环的模式，播放完一个音频文件后会自动播放下一个。

51单总线控制SV5W语音播报模块
