VTK的安装并运行一个项目

1.CMAKE安装

要安装VTK的话首先需要安装CMAKE，CMAKE的官网: https://cmake.org/download/

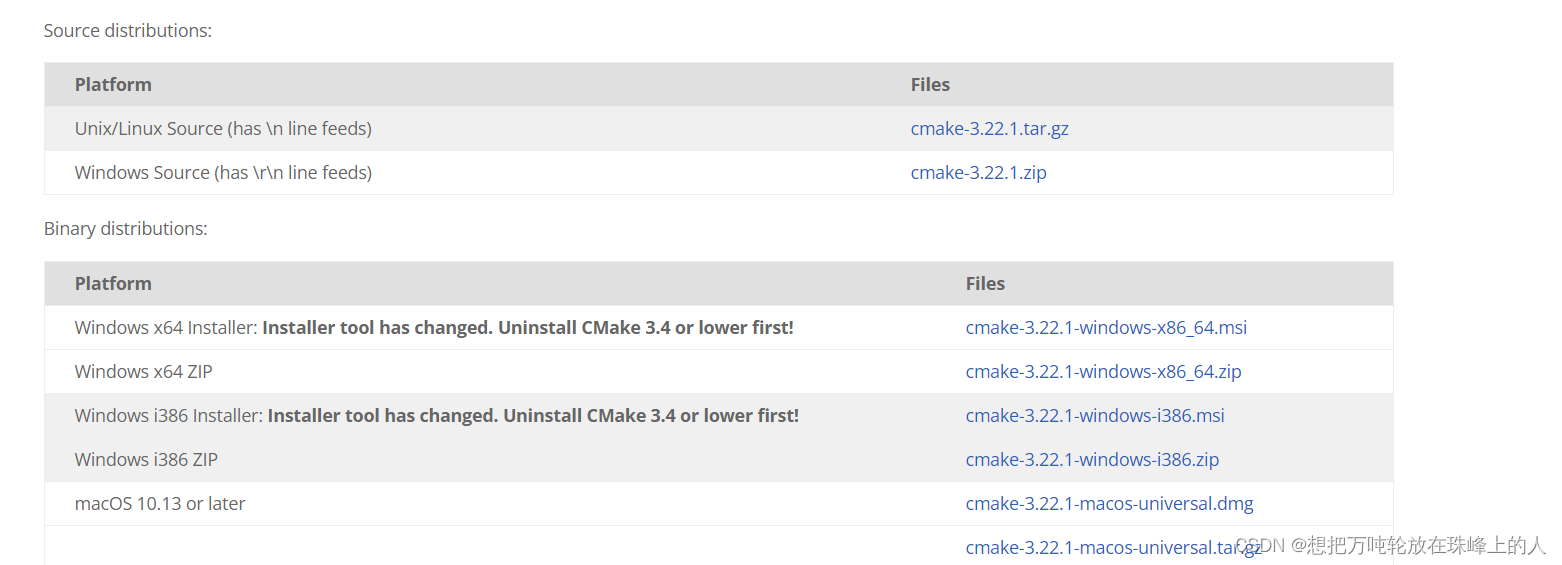

进入Cmake下载网页，可以看到很多版本，我们选择最新的，在文件列表中，我们选择最便于安装的msi，如下图所示。

在这里插入图片描述

安装的时候我们选择添加到系统变量（for all users），这样就省去了手动添加环境变量的步骤。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-J1a5f7NU-1668152353776)(C:\Users\代\Desktop\CSDN博客\VTK的安装\image-20221111145023048.png)]$

访问安装路径中的bin里面的cmake-gui可以看到图形界面工具

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-OafEVuCu-1668152353777)(C:\Users\代\Desktop\CSDN博客\VTK的安装\image-20221111145250653.png)]$

2.VTK的安装

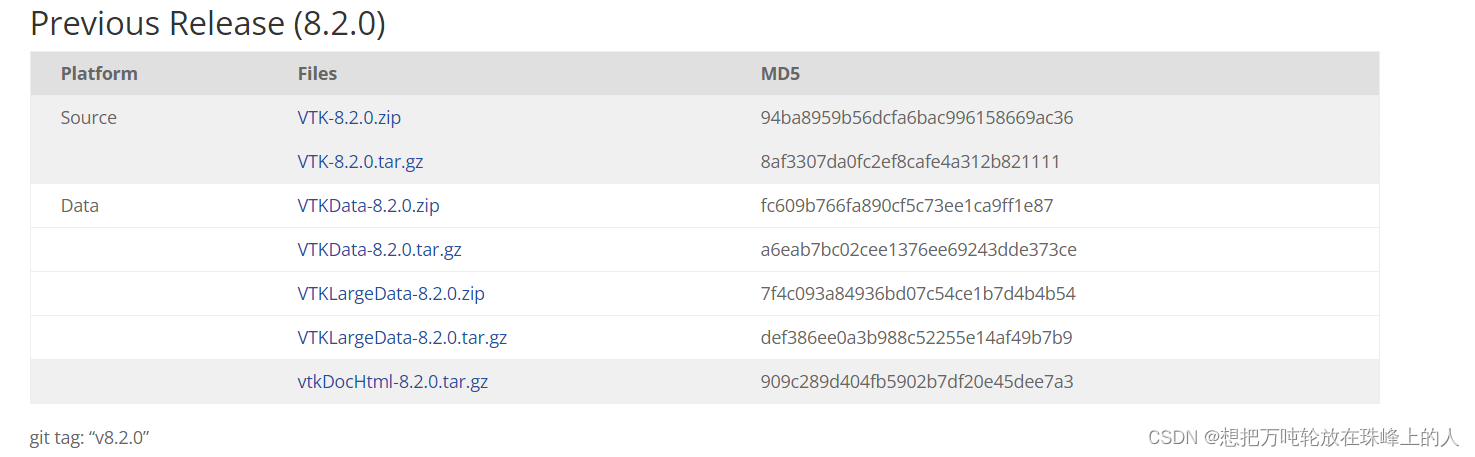

我们首先到vtk官网上下载（https://www.vtk.org/download/）,下载source里面的VTK-8.2.0.zip

在这里插入图片描述

接着把下载下来的VTK压缩文件解压，进入到目录中，再创建两个文件夹分别叫vtk-install和vtk-prefix，其中vtk-install是cmake配置后生成vs解决方案的地方，而vtk-prefix是存放vs编译后生成的一些库文件，头文件的地方，这也是我们最终需要的东西。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-1CgjbnFQ-1668152353778)(C:\Users\代\Desktop\CSDN博客\VTK的安装\image-20221111150430705.png)]$

安装好后，打开cmake的gui，依次填入，第一个框是VTK的安装路径，第二个是VTK生成的代码，要自己提前创建一个文件夹来装生成的文件和代码。然后选择下面的两个选项，一个是分组展开，一个是展开复杂的选项。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-TDSrcPid-1668152353779)(C:\Users\代\Desktop\CSDN博客\VTK的安装\image-20221111145802449.png)]$

选择好后点击下面的configure

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-3ATdRSk6-1668152353780)(C:\Users\代\Desktop\CSDN博客\VTK的安装\image-20221111145934979.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-fe0Ddt1P-1668152353781)(C:\Users\代\AppData\Roaming\Typora\typora-user-images\image-20221111150050274.png)]$

接下来点击左下角的Configure，刚刚提到如果生成路径不存在就会提示你创建，选择同意就可以了，接下来需要等上5分钟左右，之后会看到界面满是红色，这代表Cmake程序按照指定的CmakeLists.txt文件进行编译后，有很多内容需要进行确认，备选的项目很多，大多数我们保持默认选项就可以，我们着重注意以下几个：

BUILD_EXAMPLES：生成一些vtk官方的examples，帮助理解学习，当然不选择也没事；
CMAKE_INSTALL_PREFIX：这里存放之后使用vtk时的一些动态库dll，二进制库lib，vtk的一些头文件之类的。图上此项的位置还是默认的，没有修改，应该改为刚创建的那个vtk-pefix文件夹的路径；
VTK_Group_Qt：我这里需要在Qt中使用vtk，所以选择了此项。

修改完之后继续Configure，这时候肯定会出现下图的红色，因为第一次的时候选择了VTK_Group_Qt，现在要把Qt安装目录中的cmake目录填进去，下图中的目录是我自己的Qt安装目录，注意更改。

接着第三次Configure，这时候会出现下图中的这些，这个不用管他不用修改，直接再点一次Configure，直到全部变成白色的界面为止。

在cmake的最下面信息输出处，如果输出一些warning警告的话不改也没事，不过最好根据提示修改一下，我这里偷懒，先不改了，先编译出来最要紧。只要下面显示Configuring done Generating done就好。然后再点击Generate,最后open project。

3.用vs编译vtk

进入到vs之后，打开VTK-install文件夹中的vtk.sln会打开整个项目，这时候右键解决方案名，按下图所示的步骤先设为启动项目再生成，这个生成时间比较长，可能要半个小时到一个小时，耐心等待。并且注意是要编译两版的，一版是Debug，一版是Release，编完默认的Debug后记得把工程切换到Release再编一下。

生成成功后，重复设为启动项目->生成的步骤给INSTALL

最后等INSTALL也生成成功了，再随便选一个其中的examples设为启动项目，ctrl+f5运行它，如果出现图像了说明整个的编译结束完成了。

4.用编译好的VTK在vs中写程序

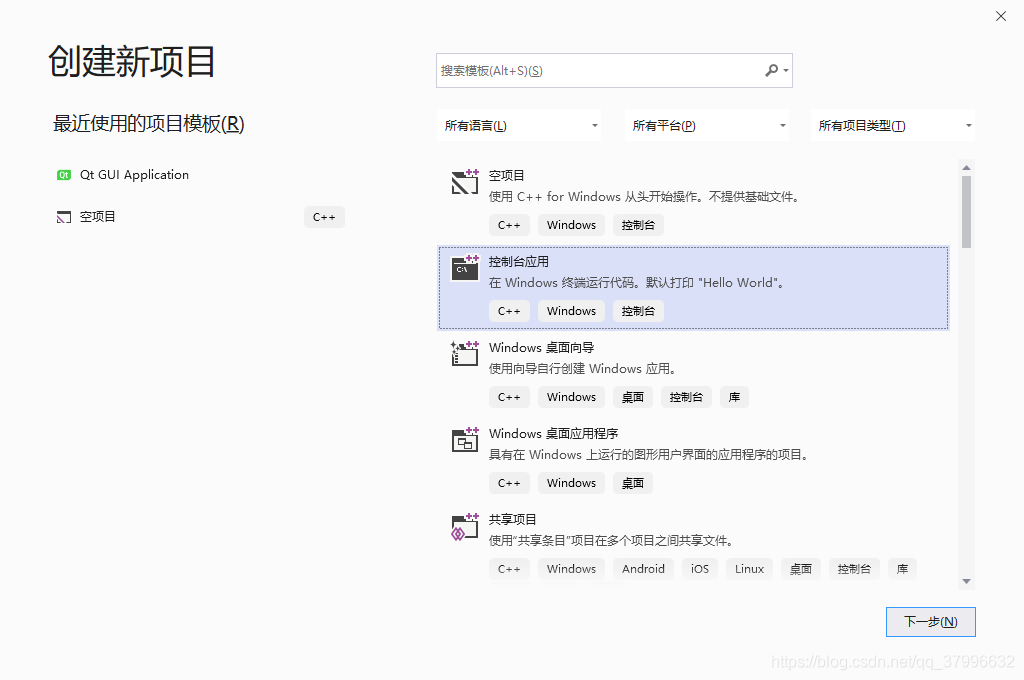

首先新建一个vs的控制台项目，名字随意，默认下一步创建即可。

方便起见，这里从上章中的VTK.sln中随便找个example复制一下它的代码，就拿这个Cube吧，Cube.cxx中便是它的代码。

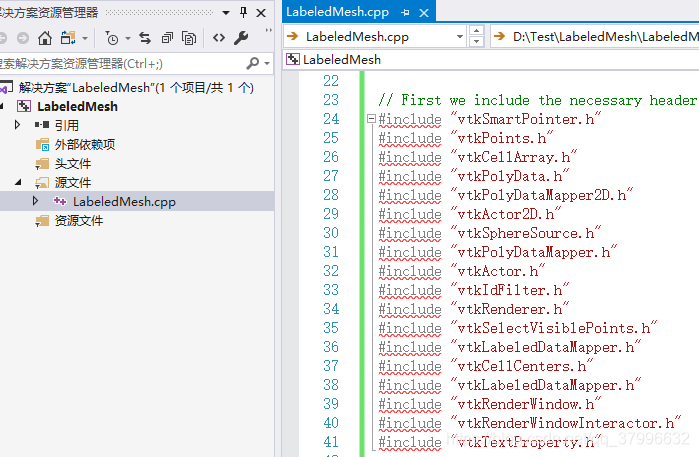

这时候看到的应该都是红色没有导入依赖，这时候我在网上看到有人将dll文件直接导入到了项目的根目录中，但是我找到另一个办法就是：

右击project -> 属性 -> 调试 -> 工作目录修改为那个文件夹的路径即可

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-PBgtqmTG-1668152353782)(C:\Users\代\Desktop\CSDN博客\VTK的安装\image-20221111150809713.png)]$

然后我们在新项目中配置VTK：

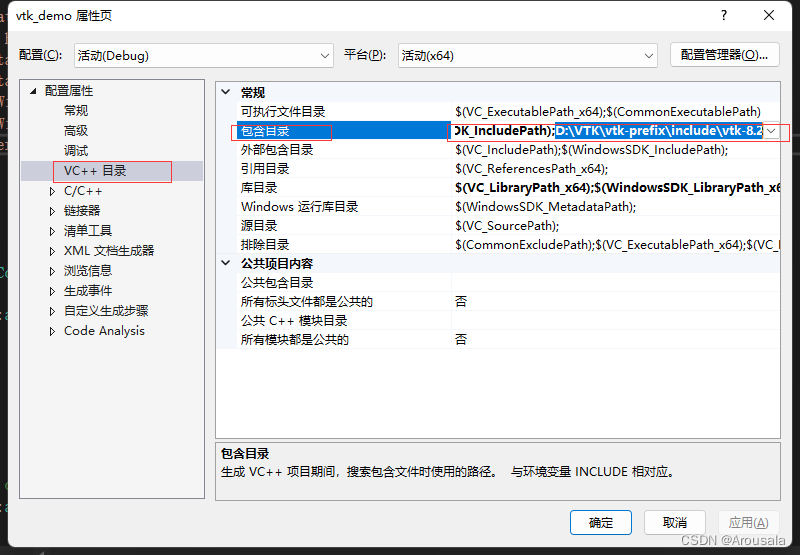

a、设置vc++的包含目录，在其中添加vtk安装路径下的include路径，如：
D:\VTK\vtk-prefix\include\vtk-8.2

切记不要删除路径前面的那些带$的相对路径，你要在那些路径后面打上一个";"(也是分号)然后继续写你自己的路径，不然会出错

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YvH5x5Lw-1668152353783)(C:\Users\代\Desktop\CSDN博客\VTK的安装\image-20221111151251802.png)]$

b、设置vc++的库目录，在其中添加vtk安装路径下的lib路径，如：
D:\VTK\vtk-prefix\lib

切记不要删除路径前面的那些带$的相对路径，你要在那些路径后面打上一个";"(也是分号)然后继续写你自己的路径，不然会出错

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lUtkPwD9-1668152353783)(C:\Users\代\AppData\Roaming\Typora\typora-user-images\image-20221111151403057.png)]$

c、在链接器->输入->附加依赖项中添加使用的lib项，如：
D:\VTK\vtk-prefix\lib*.lib

切记不要删除路径前面的那些带$的相对路径，你要在那些路径后面打上一个";"(也是分号)然后继续写你自己的路径，不然会出错

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9Lr7p7Br-1668152353784)(C:\Users\代\Desktop\CSDN博客\VTK的安装\image-20221111151554279.png)]$

然后确认后就可以看到引用不会爆红了

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QxbLlh2o-1668152353785)(C:\Users\代\Desktop\CSDN博客\VTK的安装\image-20221111151758028.png)]$

此时可以按ctrl+f5运行了，但很可能出现如下图所示的错误

此时在cpp的代码中最前面加入下面几行即可，这几行代码可以初始化指定的VTK模块，在之前的VTK.sln中，由于是Cmake配置的，CMake默认包含这些，但是其他编译器例如VS则并不包括，需要手动指定。指定的具体代码要根据用到的模块来写，如下面最后一行的VTK_MODULE_INIT(vtkRenderingFreeType);就是因为用到了vtkTextActor。

#include "vtkAutoInit.h"
VTK_MODULE_INIT(vtkRenderingOpenGL2);     // VTK was built with vtkRenderingOpenGL2
VTK_MODULE_INIT(vtkInteractionStyle);
VTK_MODULE_INIT(vtkRenderingFreeType);    // Build with vtkTextActor
