类的简介
H265内部的Class封装一般分为两种： 一种是编码类，一种是数据类。
编解码类
TDecTop :好像是最顶层的解码器，然后内部封装了几乎下面所有的编解码类别。
TDecGop：解码GOP为单位的解码器类内部也封装了各类的解码器，包括：熵编码器，环路滤波器等等
TDecSlice 就是在TDecGOP中的成员，用于解码图像的Slice，
TDecCu： 解码CU的解码器类，内部包含存储CU块级别Res和Rec内存空间，如果要提取Pred信息，需要在这个解码器内部对Pred信息进行维护。
TComTrQuant: 量化器的类，在编码CU的过程中，交叉了其他模块的解码器，这个是关于量化的模块。
TComPrediction： 预期器，可能对于帧内预测以及帧间预测的内容，都会在这个类中进行运算。
TDecEntropy : 熵编码器，用这个类进行熵编码以及熵解码吧，理论上需要编码的信息有：预测模式，残差信息。
数据类：
TComPicYuv：文件中读取出来的YUV数据，最后的YUV数据rec的格式是这个格式，与外部数据的吞吐也都是从这个数据里走的。
TComPic ： 这个类包含了图像的一整帧的数据，包含了由TComPicYuv复制得到的一帧的图像，以及包含了TComDataCU，这个类会存储最佳的CU数据，这个会重复存储所有的CU数据吗？具体存储是啥需要探究。这个类会为rec，org，和true_org创建内存空间，这三个所属的类别的就是：TComPicYuv()。 可以通过这个类去创建一些属于TComPicYuv的内存，通过这个Pic这个类操作PicYuv这个类。
TComYuv ： 一般用于存放Rec， Res的YUV类的数据，可以通过指定大小来申请一定的内存空间。存储编码过程中的中间数据以及rec。这部分的数据一般是在编码器的类内部的，用来做临时的存储，一般情况情况下，编码阶段结束的话会被释放掉。
TComDataCU :可能存放CU块的数据信息，包含了CU的属性，PCM flag，Depth信息等等。
TComPicSym：不太清楚这个东西是干啥的。
TcomTU： 包好了TU块的数据内容。
TComTURecurse
数据类的流动图如下：
- HM首先使用TComPicYuv保存从文件中读取出来的YUV数据,也就是TComPicYuv这里面应该包含了整个YUV文件的数据。
- 利用TComPicYuv构造TComPic，并把YUV数据复制给他（TComPic包含了TComPicYuv成员），其中包含了数据（TComPicYuv），以及图像信息（TComPicSym，在TComPicSym中还包含了TComDataCU），实际上这里会有一个队列在，毕竟是多帧的图像，有用到信息的扔进队列里面。
- 处理图像队列中的每一个TComPic，实际是处理TComPic中的每一个CTU/CU（存放在TComPicSym中）
- 从TComPic中取出每一个CTU（用TComDataCU表示），调用xCompressCU进行处理
- 根据原始的CTU初始化TEncCu中的TComDataCU（最优的和临时的），这两个在编码的时候会使用
- 把TComPic的数据复制给TComYuv对象，表示编码过程中的数据（原始，预测、残差、重建等），也就是TComYuv对象其实表示编码过程中产生的东西。确实，残差信息之类的好像也不好存储在TComPicYuv中。需要额外申请一个辅助空间对一些信息进行保存。
- 进行编码，tempCU用于编码过程中，bestCU用于保存最优信息
- 产生的最优信息会被复制回TComPicSym中
输入的流情况
- 在TDecGOP层次，会调用TDecGop::decompressSlice对Slice层次的信息进行解压，其中主要调用了TDecSlice::decompressSlice函数对程序中确定切片的内容进行解码,这个函数会如下 4.1.1所言调用decodeCtu函数，随后调用decompressCtu函数进行解码。
- 在decodeCtu中调用TDecCu::XdecodeCU,对CU的信息进行熵解码，获得关于预测模式之类的东西，然后经过TDecCu::xDecompressCU，完成对输入的图像的重建，但是这里的输出是没滤波之前的重建图像。
- 在完成解码后，对图像进行滤波，执行函数TDecTop::executeLoopFilters，这个函数主要调用了TDecGop::filterPicture对图像进行滤波，然后得到滤波后的图像。
TDecGop
TDecGop::decompressSlice
TDecSlice
包含了TDecCu编码器用于后续的CTU级别的解码，TDecEntropy熵解码器，TDecSbac类（这个是啥？）
TDecSlice::decompressSlice
用于完成一帧图像的解码。其中涉及了大量熵编码的内容.输入是：
- TComInputBitstream的bit流
- TComPic pcPic
- TDecConformanceCheck
输入是pcPic，根据slice的cur位置，定位当前正在解码的slice是属于哪一块的。
然后循环方位slice内的CTU数据，创建TComDataCU的对象pCtu，然后对这个CTU进行decode和decompress。
主要流程如下：
-
初始化：CTU、熵解码器等。
-
如果是dependent slice，利用之前的slice优化上下文模型。
-
遍历所有CTU进行解码：
3.1 初始化CTU。
3.2 设置熵解码器，加载上下文模型。
3.3 SAO。
3.4 调用decodeCtu（详见HEVC代码学习39：decodeCtu和xDecodeCU函数）和decompressCtu解码CTU。
3.5 存储第二个CTU的上下文模型。
3.6 如果是最后一个CTU，不分析剩余比特；否则分析剩余比特。 -
如果是dependent slice，加载上一个slice结束时的上下文模型。
TDecCu
列出几个需要关注的核心函数以及其作用。图像先经过XdecodeCU
TDecCu::XdecodeCU
该函数通过迭代完成一个CTU的所有CU的解码工作，主要是各种预测信息的解码，应该是预测模式，是xEncodeCU（详见
HEVC代码学习35：xEncodeCU函数）的逆处理。有4个输入参数：（当前CU，分块索引，深度和标识是否是slice最后一个CTU的flag），
TDecCu::xDecompressCU
xDecodeCU只是用来解码各种flag和系数，没有进行预测重构。在完成相关信息的解码之后，会在decompressCtu和xDecompressCU中完成的预测重构。该函数中会递归进行CU的预测重构。在之前的decodeCtu中将预测重构所需的划分flag、预测模式索引、系数等信息解码，这里只需要根据这些信息进行对应的划分、预测重构即可。
输入是：
- CTU块（但是由于后续会进行递归调用，即也是CU块的数据）
- CU块的初始地址位置
- 当前CU块的深度信息值。
因为递归的问题，所以比较难理解，假设以最小的8x8的CU块为例子，会把8X8块的数据从Pic中复制到TDecCu中存储CU块的内存上。然后将这部分数据输入到。
然后根据预测模式选择帧内预测还是帧间预测。会在进入预测之前，把TDecCu类内的Resi的数据给清空了。
-
帧间预测：
xReconInter( m_ppcCU[uiDepth], uiDepth ); -
帧内预测：
xReconIntraQT( m_ppcCU[uiDepth], uiDepth );）
在得到每个CTU的预测结果之后，填充PCM的buffer，然后，通过TDecCu::xCopyPic 讲TDecCu内的Rec数据复制到piPic中，完成了整个解码闭环。
TDecCu::xReconPCM
获得来自PCM模式传输下的数据情况，PCM模式好像是直接传输一个flag标志位置，表示对于预测块和当前块的差距特别小，不需要额外的码流表示。
TDecCu::xReconInter
帧间的内容暂时先放一放！！！
TDecCu::xReconIntraQT
帧内编码开始，输入是
- 当前CU的数据块,可以从最小的CU块理解。
- 当前CU的深度值。
函数进去先对CU进去先对这个CU进行判决，判断是不是PCM模式,如果是，则直接调用xReconPCM函数进行重构，如果不是，则下一步.
然后进入一个 tuRecurseCU(pcCU,0),
TComTURecurse(tuRecurseCU,false,(uiInitTrDepth==0)?TComTU::DONT_SPLIT : TComTU::QUAD_SPLIT)
这里好将CU划分为对应的PU，然后通过一个循环，不断执行xIntraRecQT()得到重构的结果，我猜测，上面的结果可能得到了关于CU块划分的列表? 类似于这种的东西的吧。
随后执行函数：xIntraRecQT进行重构，
TDecCu::xIntraRecQT
这个类用于拿到TU之后，获得TU的预测值，然后对图像进行重构。
输入是：
- TDecCu::m_ppcYuvRec
- TDecCu::m_ppcYuvRec
- TDecCu::m_ppcYuvResi
- chanType --分量类型
- PU 据partSize 将CU划分为对应的PU
这里输入一致是m_ppcYuvRec前者是在函数中体现为Rec，而后者体现为Pred信息，因为会先得到Pred信息，但是这部分信息可以在拿到Resi信息后转化为Rec，所以不需要维护Pred信息，避免内存的浪费。
TDecCu::xIntraRecBLK
上面两层的函数包括：TDecCu::xIntraRecQT 和 TDecCu::xIntraRecQT 两个函数好像并没有真正地进行实质地解码工作，实际上还是有这个函数进行解码的。
这个函数的输入和 TDecCu::xIntraRecQT 是一样的，
- TDecCu::m_ppcYuvRec
- TDecCu::m_ppcYuvRec
- TDecCu::m_ppcYuvResi
- chanType --分量类型
- PU 关于Pu的信息的，TCom PU类型的，应该就是PU的数据
根节点都是CU，编码过程中是CU->PU,CU->TU，在帧内模式的情况下如果PU是N*N,那么CU->TU是一定会劈分一次
解码过程，先判断出帧内情况，所以根据PU先判断CU是否劈分了一次，之后再根据深度信息得到TU
经过一个 TComTURecurse() 又把PU来自于（tuRecurseCUWithPU）分解成subTURecurse，这里是一个subTU的集合包好像是TU，然后重复执行xIntraRecBLK函数，也就是自己。
调用m_pcPrediction (TDecCu内部的预测器类)的predIntraAng函数拿到预测的信号.
随后进行逆变换，通过到调用m_pcTrQuant->invTransformNXN() 调用了量化器的invTransformNXN()函数有点奇怪，还是说，逆变换功能被继承到了量化器的类里面，这里是可以得到Resi的值的。
得到上述两个步骤拿到预测值和残差值之后，就开始了重构工作，
对应位置相加，在TDecCu中写入的rec的结果，相加的结果会经过ClipDB进行过滤，得到rec的输出。这部分数据依旧记录在TDecCu内部申请的Rec的内存中。
TDecCu::xCopyPic
这个函数比较重要，应该是把编码器里面存储的Rec，Res 给弄到最终的图像的数据类上，可以搞懂这个函数，这样就能知道里面的处理单元的问题了。
代码中变量记录
uiAbsPartIdx
ui是unsinged int 这个大家应该都知道，那Part是什么意思呢？其实是每个4×4单元被称为一个Part。那Abs是表示CU在CTU中的绝对下标，同样也有Rel表示相对的下标，如一个CU有可能会被划分成不同深度的TU，TU就可以通过GetTransformDepthRel()函数来获得TU相对CU的深度。
Z字形扫描顺序在编码中经常用到，如下图是CTU划分成CU后的Z字形编码顺序，CU按此顺序逐个进行编码
但是CU在CTU中的index却不是简单等于这个编码顺序，因为不确定一个CTU会划分成多少个CU，只是知道编码顺序并不能确定CU的位置。
因为编码过程中最小的单元是4×4大小，所以可以将CTU划分成若干个4×4大小的块，进而确定CU的位置，这也是uiAbsPartIdx变量的作用。
CU的Z-index

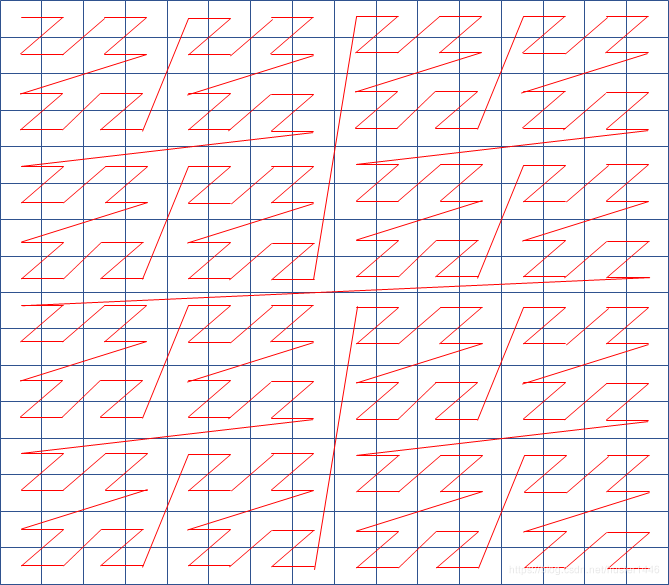

默认CTU大小是64×64，那么就可以划分成256个4×4大小的块。将这256个块按Z字形顺序编号，得到其各自的Z-Order。如下图中每个小方块大小为4×4，红线代表Z字形扫描的顺序。

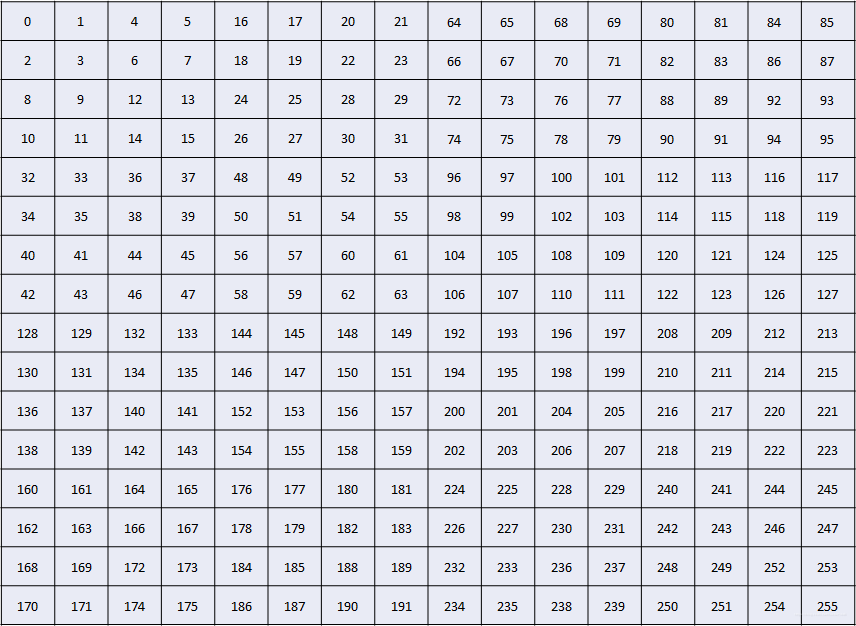

对应的每个4×4单元的Z-index为：
而一个CU的Z-order则是以当前CU左上方的4×4单元的Z-index表示，也就是我们经常看到的变量uiAbsPartIdx存储的值。
接口：
UInt uiAbsPartIdx =pcCU->getZorderIdxInCtu()
并且对应的Z-scan 扫描和光栅扫描表格：
Zscan_idx=g_rasterToZscan[raster_idx]
Raster_idx=g_zscanToRaster[zscan_idx]
