VS2022使用体系结构查看类图和根据依赖项产生关系图

1、引言

  在建立自己工程的时候不明白代码之间的包含关系很容易出错，现在找到的资料都是VS2013或者VS2015的，因此在这里贡献一份VS2022如何查看当前工程的类图和依赖关系的方法，同时解决BUG（expected class-name before ‘{’ token）和（expected ‘)’ before ‘*’）。

2、过程

  首先在VS2022安装工具，单个组件中确认自己是否安装类工具包。

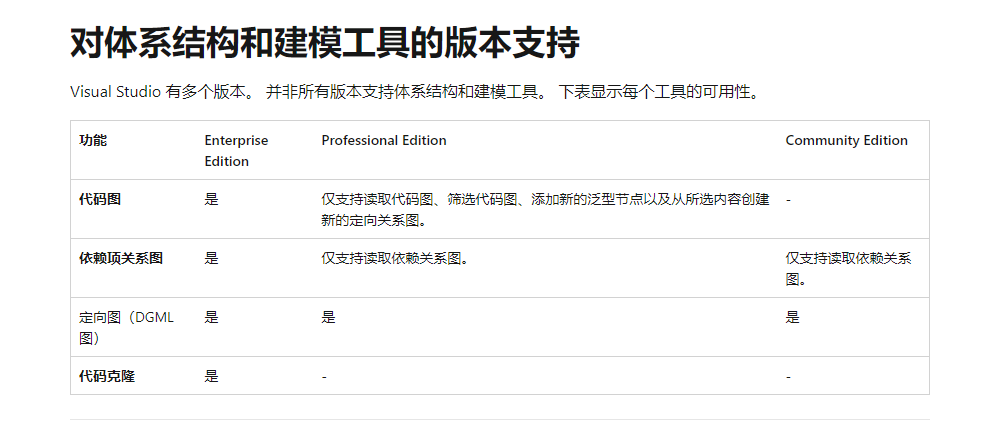

  注意，这里有一张微软的官方截图可以参考，确认自己的版本是否支持。

微软说明文档
  感兴趣的朋友可以查阅一下。

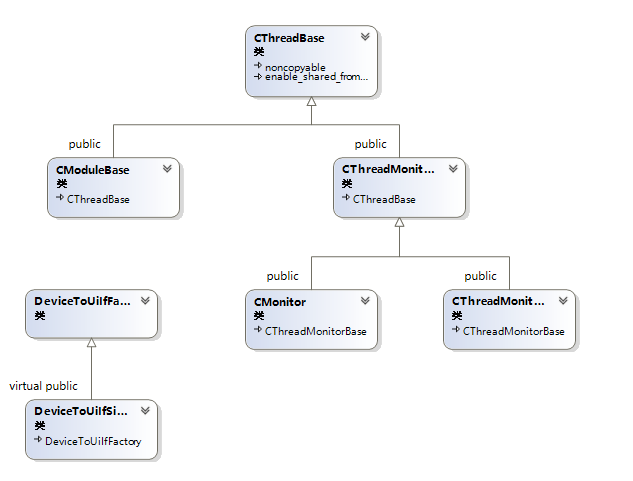

  类图比较简单，在项目上右键-查看-查看类图：

  下面特别说明的是依赖关系图，关于这一块的说明发现很少，碰巧项目遇到重复包含问题需要排查。

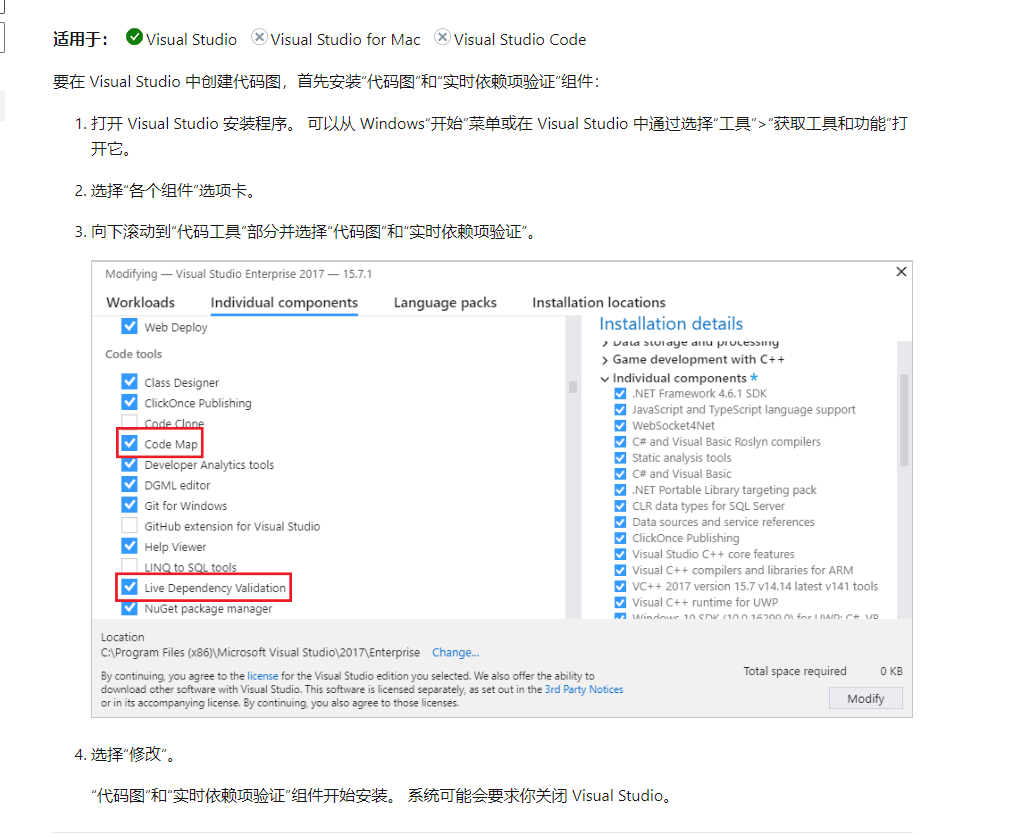

检查自己是否安装了这几个选项：

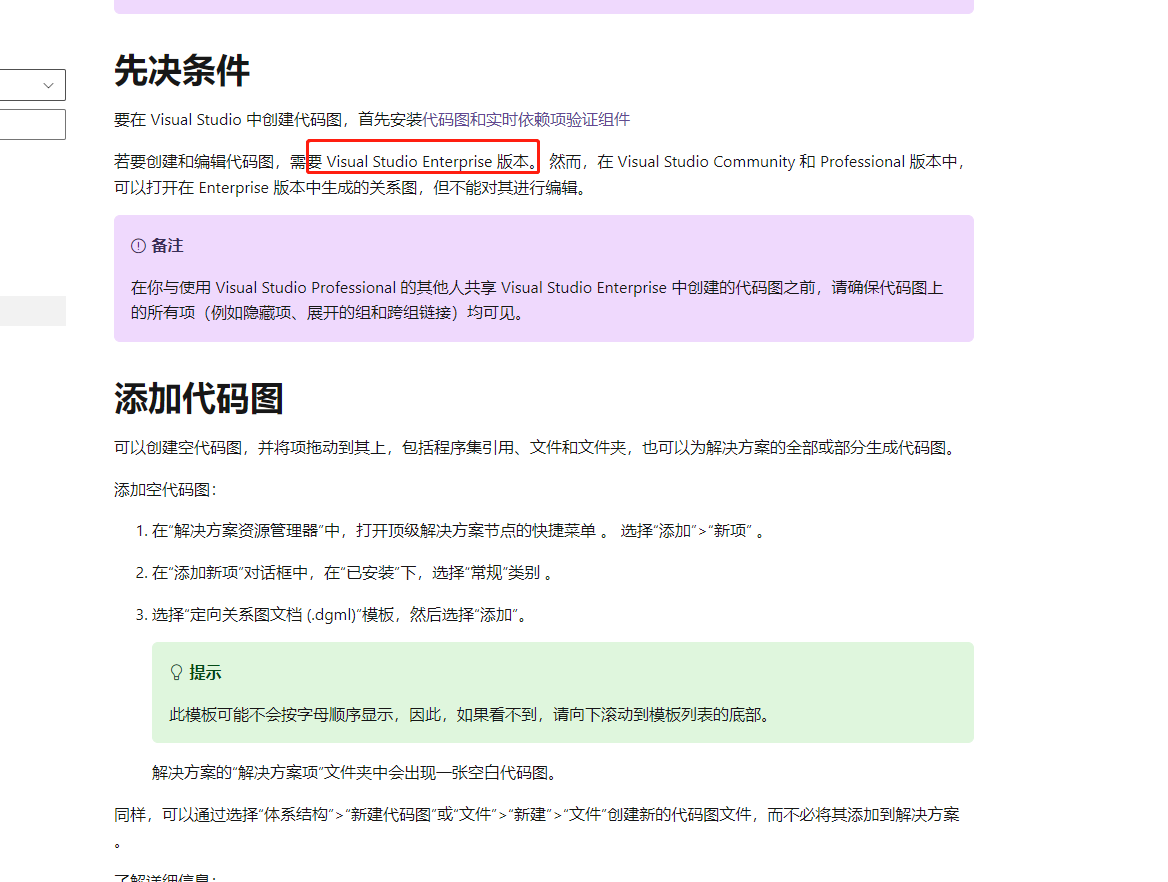

安装代码图和实时依赖验证，特别注意需要版本为企业版。

安装完成后，在VS2022工具栏处选择体系结构—>生成包含文件的关系图。

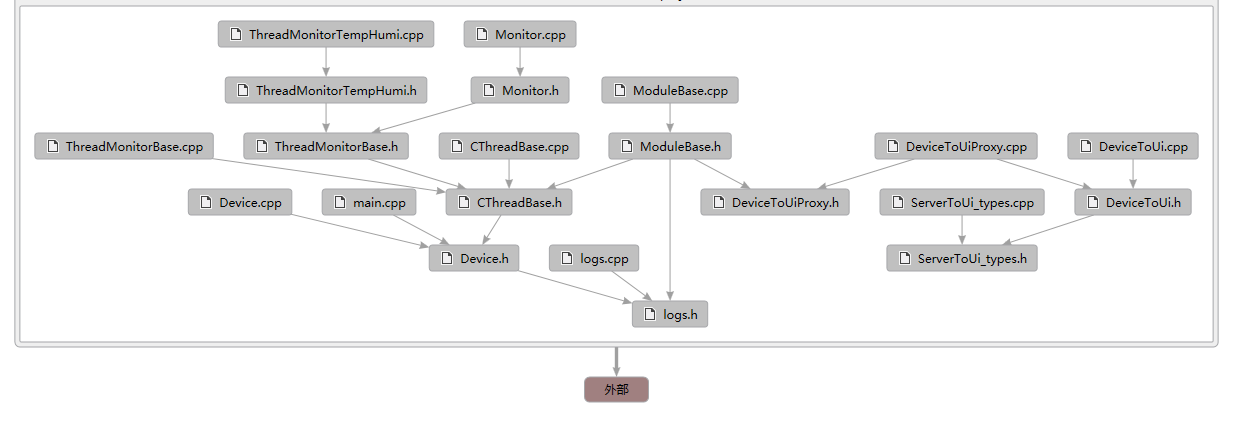

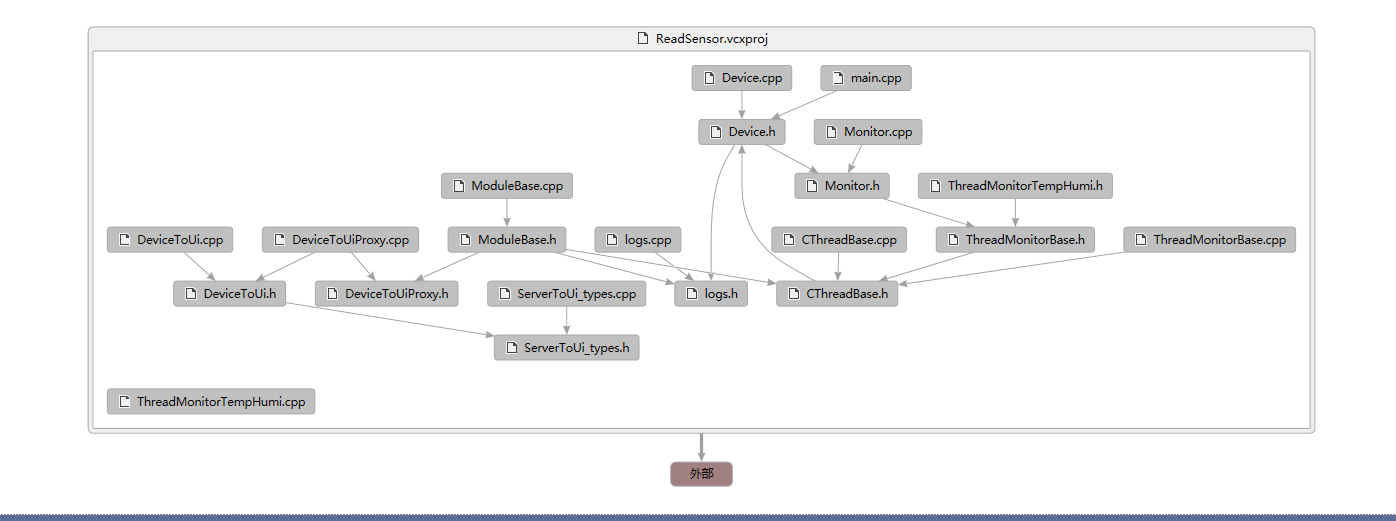

  至此可以得到我们想要的根据头文件包含生成的依赖关系图。

  在VS2013和VS2015中是可以直接通过体系结构-生成依赖性关系-类图/头文件关系来生成，VS2019后没安装体系结构就不知道这个功能了，其实很不方便，找了很久都没看到资料，还是官方文档全面。

由此根据头文件依赖关系图解决BUG：

expected class-name before ‘{’ token

和

expected ‘)’ before ‘*’ token

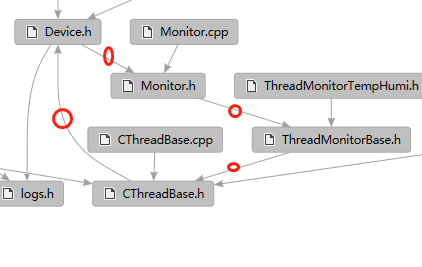

根据关系图可以看出这里有重复包含，但VS编译器提的错误云里雾里，根据关系图修改包含关系后正常。
