Cadence-Allegro（一）----安装

说在前面：

Allegro在业界定是鼎鼎大名的，不少PCB工程师、电子工程师学会它以后，用它开发产品时，事半功倍，由于它能高效绘制封装、高效绘制原理图以及顺畅绘制PCB，深得各大工程师的喜爱。一般在学生时代，学的是AltiumDesigner，并不是说AD就没有Allegro好，在我看来，两个软件都十分强大，两个软件我都有在用。在我自己使用情况下，AD多数用来绘制电源类，例如开关电源，或者简易的两层板、四层半，AD有个很好的特点就是，它能显示漂亮的3D封装，而Allegro是不行的，这一点对做结构的来说，是一件非常好的事，有了3D就可以很好的看到装上元器件之后的样子、得到比较实在的间距。但是也有个不好的，就是AD需要的电脑配置很高，吃的CPU而不是显卡！（这点很重要，很多人拼命加内存条和换显卡，却不见得AD有什么好转）。而Allegro没有AD这么吃电脑配置，从16.6版本开始，就有所谓的3D显示（不堪入目，还不如不看），在实际绘图时，绘制封装的时间，Allegro一点小于等于AD（原理图封装+PCB封装），真的可以很快绘制完成。

Allegro安装

Allegro如果是自己用的话，安装起来其实是很费劲的一件事（其实重点在于没钱买正版，需要破解），但是，网上总有大神存在，创发了一键安装Allegro，就是在“吴川斌的博客”，下载”阿狸狗破戒大师“，可以实现一键安装。

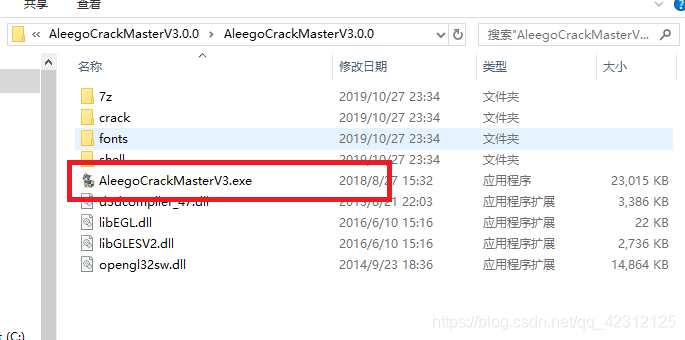

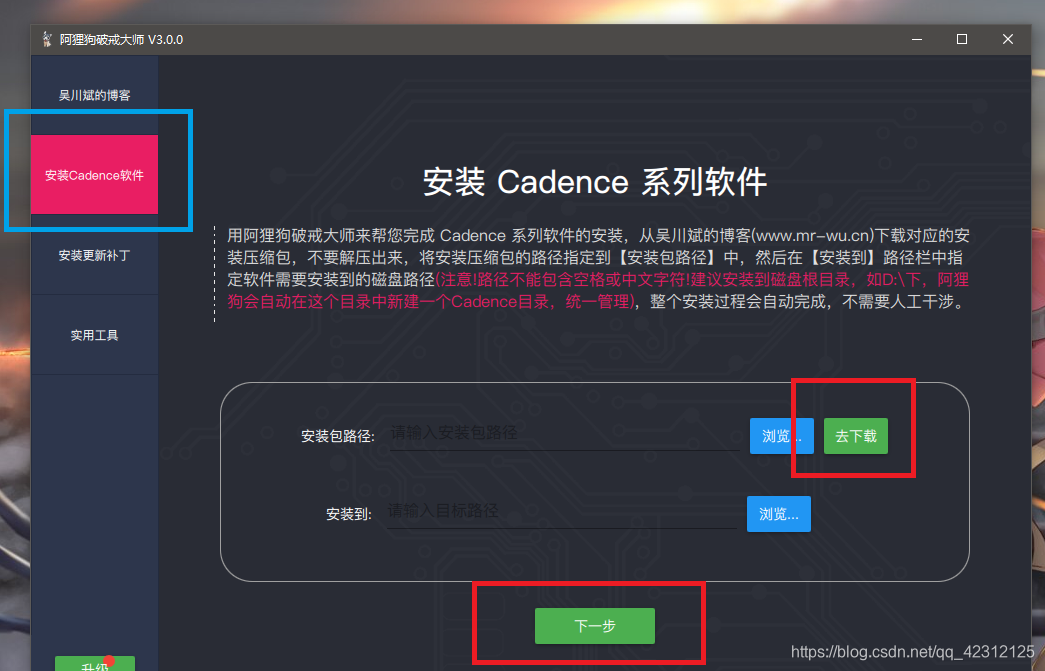

双击红色方框里面的软件，会到如下界面，去下载自己需要的Cadence版本，（我用的是16.6）

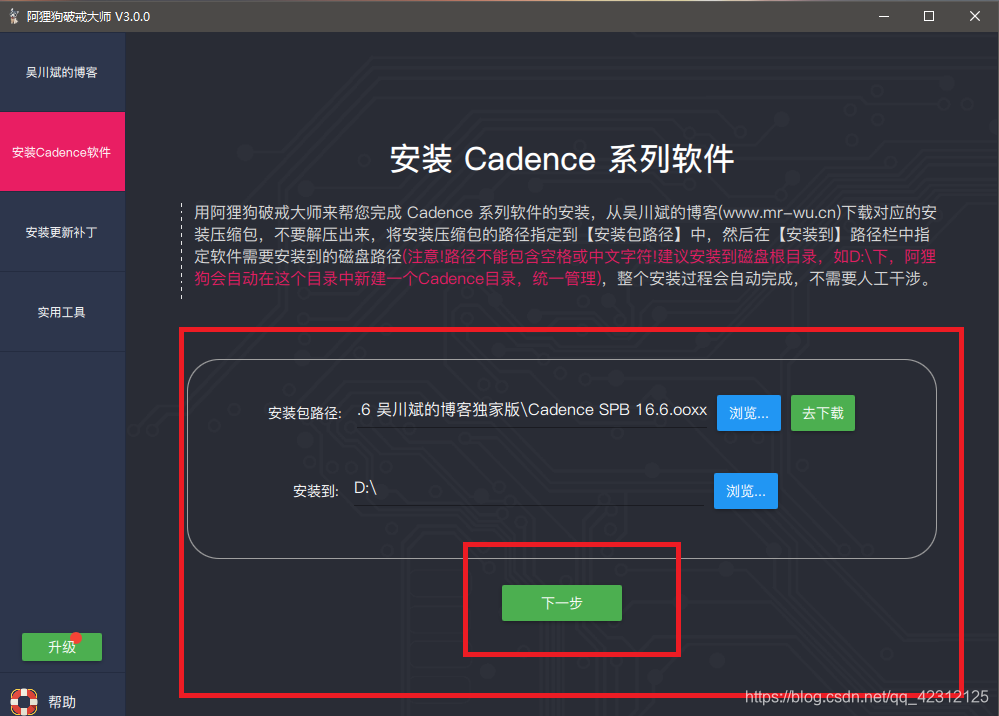

下载完以后，则如图：

选择好安装盘就可以了，不需要自己新建文件夹，它全自动的。然后直接下一步！
你会发现，一切都是全自动的，不需要你做任何操作，包括破解。电脑好一点的话，安装完大概5分钟左右，不好的当然时间会长一点，耐心点。

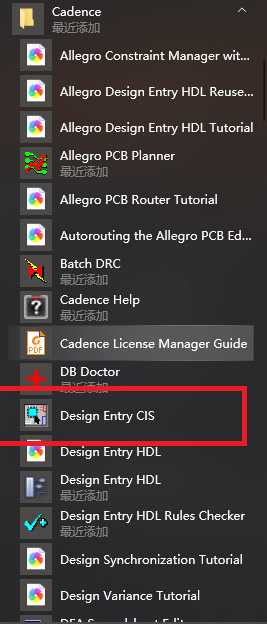

安装完成以后，在你的菜单栏上，会有这个，

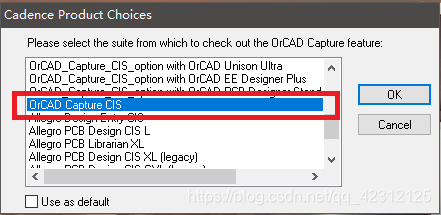

点击打开后，选择"Orcad Capture CIS"，这就是用来编辑原理图的工具。Allegro其实只是Cadence里面的一个工具而已，实际上Cadence包含很多东西的，以后慢慢去发现

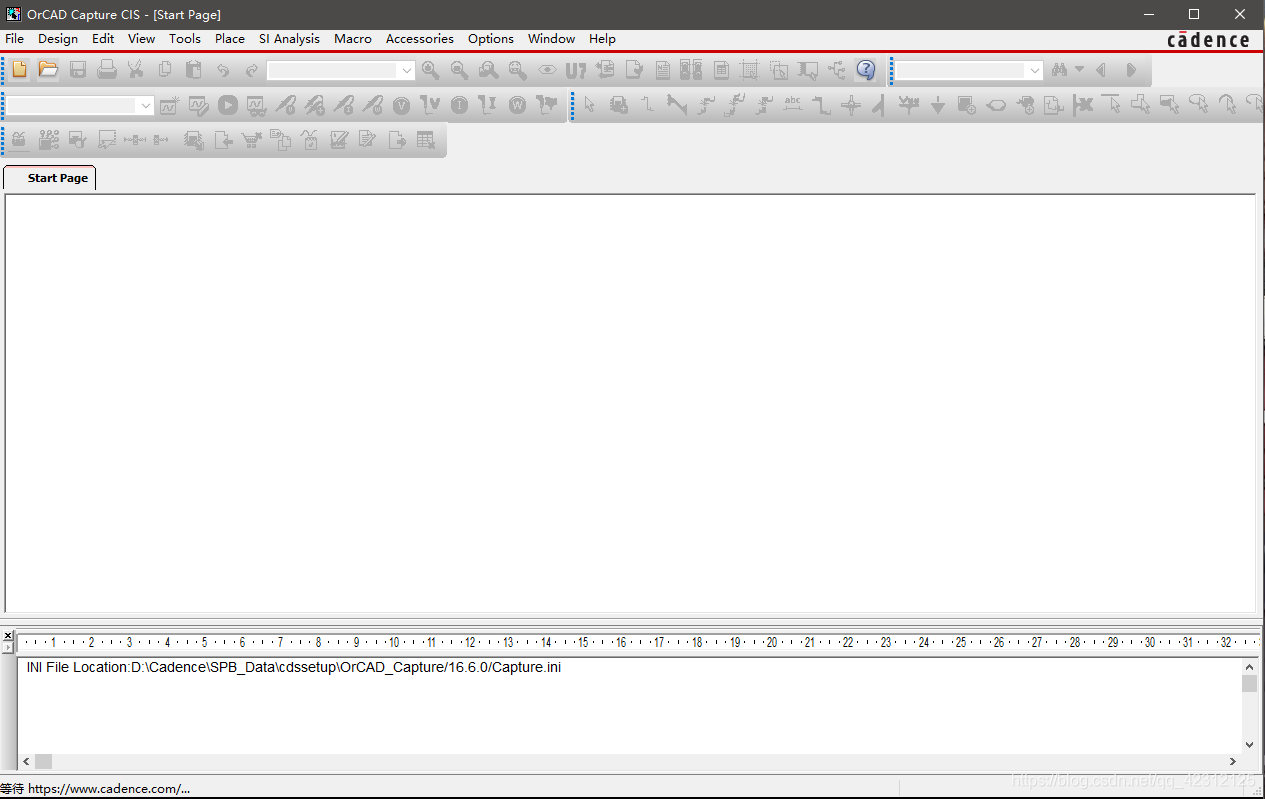

选择OK，就看到下图，

到了这一步，Cadence的安装基本上已经完成了，可以使用了。

注意：

• 绘图工具需要的是加载速度，如果可以，最好讲它安装在固态硬盘上，这样加载速度可以快很多。
• 安装时记得关掉360等等，还有win10自带的防火墙，不然破解时可能会报错或者失败。
• 可以为Cadence先创建一个文件夹，用来放工程和封装库，使用的路径尽量是英文。、
• 若正常安装后，有不明的错误，可以在“阿狸狗破戒大师”下，找到补丁，下载，安装。
