作者有话说

衔接上文，物联网的学习离不开网络，最常见的就是WiFi模块了，但是很多新手初学的时候吃了不少苦头，我也不例外，很多教程感觉完全就没接地气的讲解，所以我自己也来搞一个，个人感觉比较适合新手小白，毕竟就在前几天我也只是个小白。话不多说，正文开始。

ESP8266WIFI模块介绍

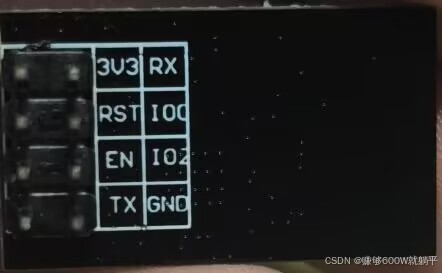

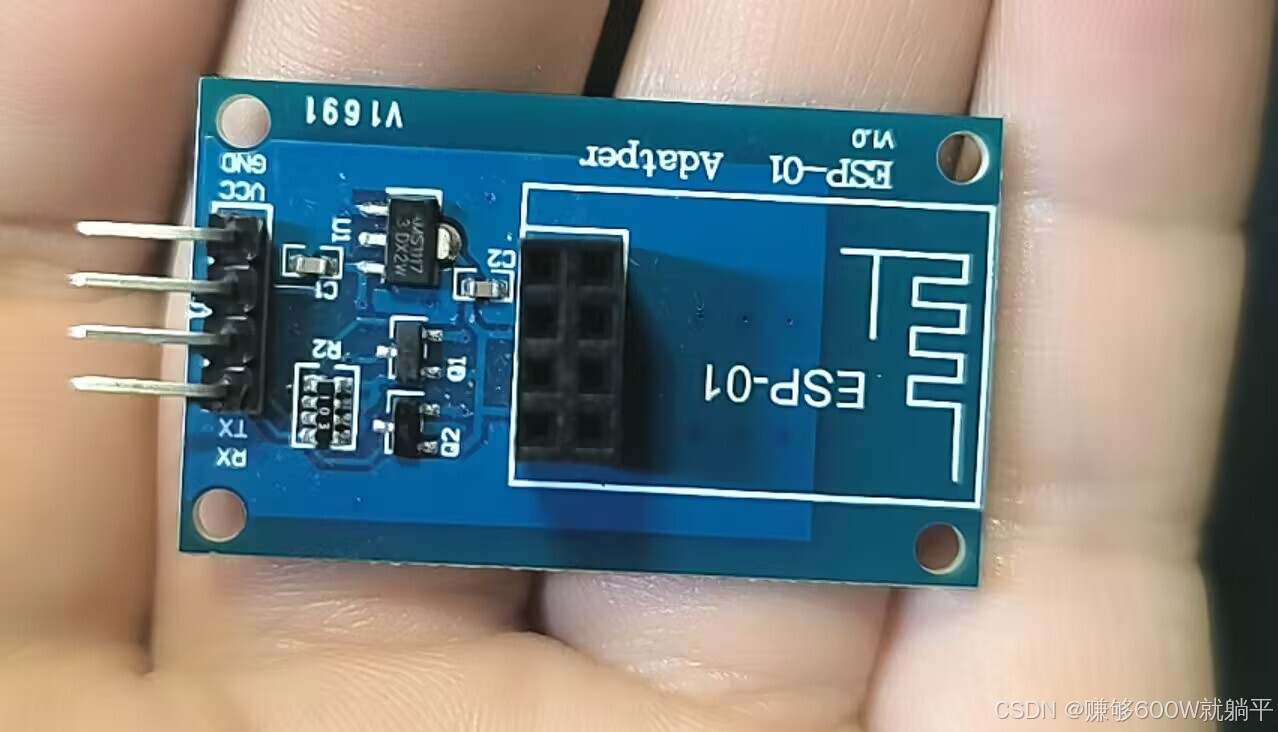

WiFi模块种类繁多，我就不多介绍了，我只讲一下我用的WiFi模块——ESP8266-01S，价格便宜，网上买也就几块钱，也可以买个配套的底板，接线就简单一点，使用简单，正常情况下只需要用到这四个引脚，对应引脚图片如下：

3.3V ：3.3V 电源

RST ：复位管脚，可做外部硬件复位使用。

EN ：使能管脚，高电平有效。

TX ：串口发送管脚，与开发板上串口的 RXD 相连。

RX ：串口接收管脚，与开发板上串口的 TXD 相连。

IO0 ：高电平代表从 FLASH 启动，低电平代表进入系统升级状态，此时可以经过串口升级内部固件，这里我们不需要对此管脚操作。

IO2 ：此管脚为 ESP8266 引出的一个 IO 口，这里我们不需要对此管脚操作。

GND ：GND 管脚，接地

正常情况下我们只需要用到:3.3V 、GND、TX、RX这四个引脚，其余引脚的使用是在固件升级的时候使用到，本文末尾辉介绍相关内容，这里主要讲该模块的正常使用。

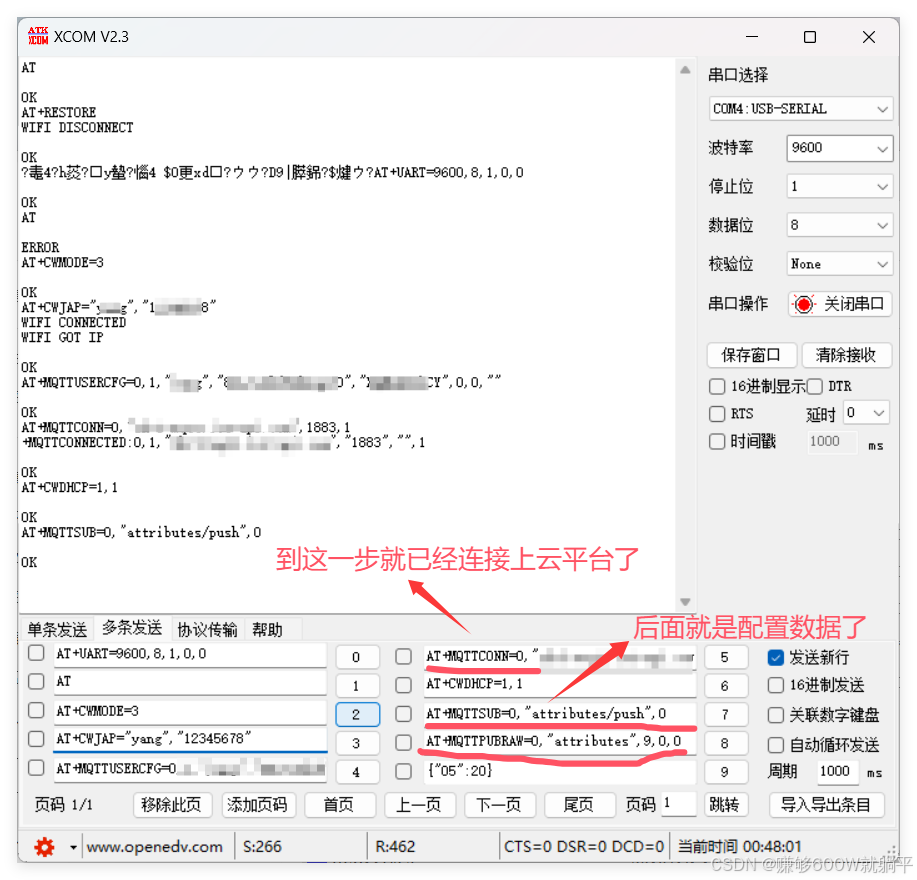

主要用到的AT指令

//测试AT功能,正常则返回OK
AT

//设置模式，STAH和AP模式自由切换
AT+CWMODE=3

//连接改WiFi
AT+CWJAP="WiFi名称","WiFi密码"  //注意字符串要有双引号

//设置连接MQTT的设备证书,在设置好的云平台上找到
AT+MQTTUSERCFG=0,1,"AAAA","BBBB","CCCC",0,0,""

//连接MQTT服务器,DDDD该处为服务器网址
AT+MQTTCONN=0,"DDDD",1883,1

AT+CWDHCP=1,1
//确保ESP8266在连接到Wi-Fi网络时能够自动获得IP地址。

//订阅主题，接收下发的属性
AT+MQTTSUB=0,"attributes/push",0
/*成功接收后返回数据位数和具体数值，如下：
RX：+MQTTSUBRECV:0,"attributes/push",8,{"02":2}*/

//订阅主题，接收属性上报的响应
AT+MQTTSUB=0,"attributes/response",0
/*如果平台接收成功，响应消息如下
{
  "result": 1,
  "ts": 1609143039050
}
如果平台未成功接收，响应消息中会包含错误原因*/

//向平台发布date数据属性
AT+MQTTPUBRAW=0,"attributes","5",0,0      //5为数据，具体接受什么类型看平台要求

//向平台发布json数据属性
//先发送指令：
AT+MQTTPUBRAW=0,"attributes",9,0,0
//再发送数据：
{"05":20}
//9为json数据位数，包括花括号{}在内共9为位数据，必须对得上才能发送，一个符号一位

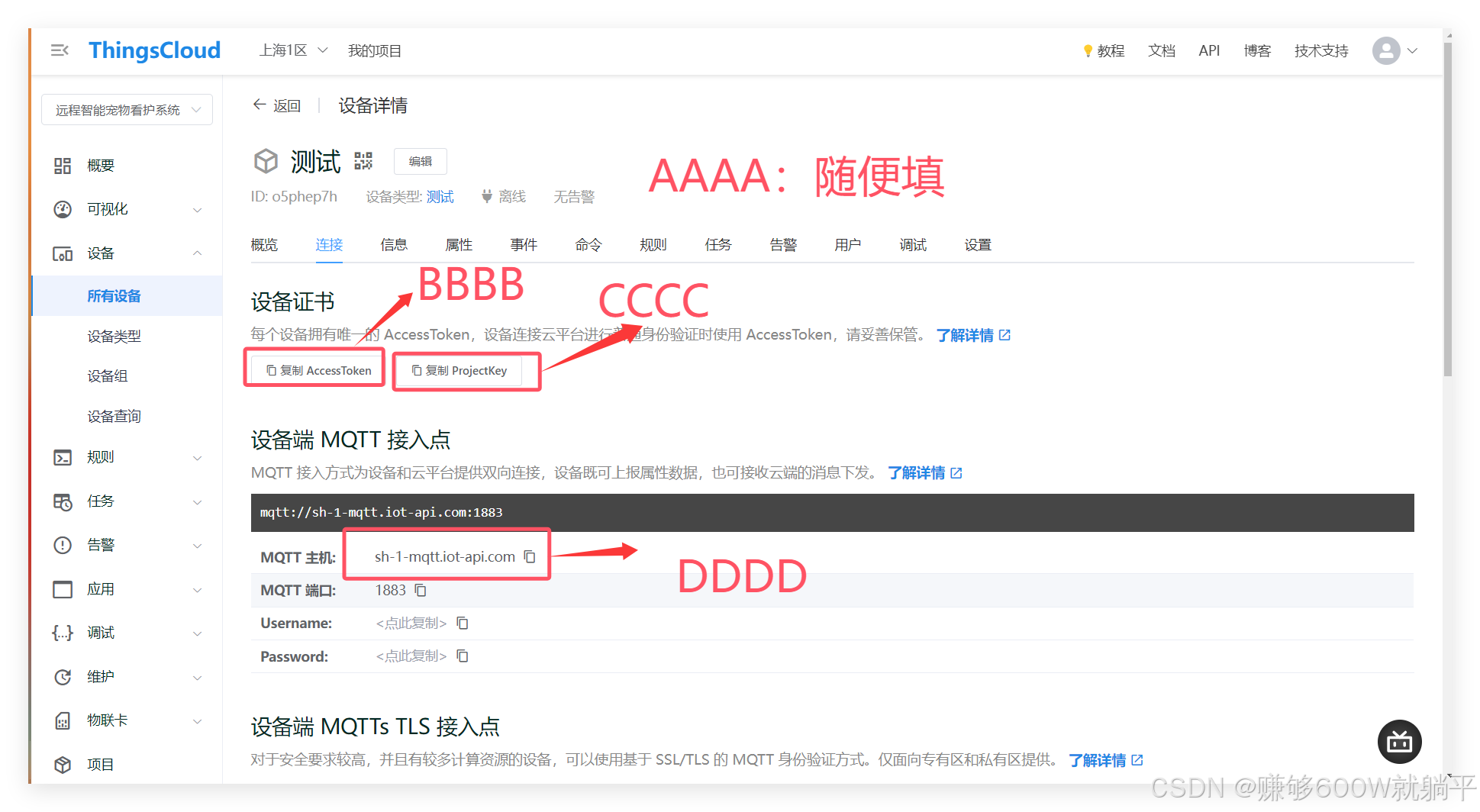

代码中要更改的数据在云平台中这些位置找到，至于后面的订阅和下发属性的设置详情，可以点击：设备端MQTT接入点后面的了解详情去学习学习，感觉不容易搞懂，照着写也会用问题也不大。
