博图西门子1200 PLCsim与上位机软件外部通信仿真

最新推荐文章于 2025-03-26 13:43:28 发布

Allen_PandaDD

最新推荐文章于 2025-03-26 13:43:28 发布

阅读量3.9k

点赞数 7

分类专栏： Automation笔记文章标签：网络自动化经验分享

本文链接：https://blog.csdn.net/u012861256/article/details/136652174

版权

Automation笔记专栏收录该内容

34 篇文章

订阅专栏

本文详细介绍了如何使用NetToPLCsim软件进行西门子1200PLC的仿真通信，包括设置PLC属性、启动仿真、配置服务器端和客户端IP，以及进行TIA博图在线模式下的通讯测试。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

目的：

	通过使用	NetToPLCsim软件，进行博图西门子1200 PLCsim与上位机软件外部通信仿真，让PLCsim变成和实际PLC一样的状态，可用于仿真外部通讯信号。

Step1：

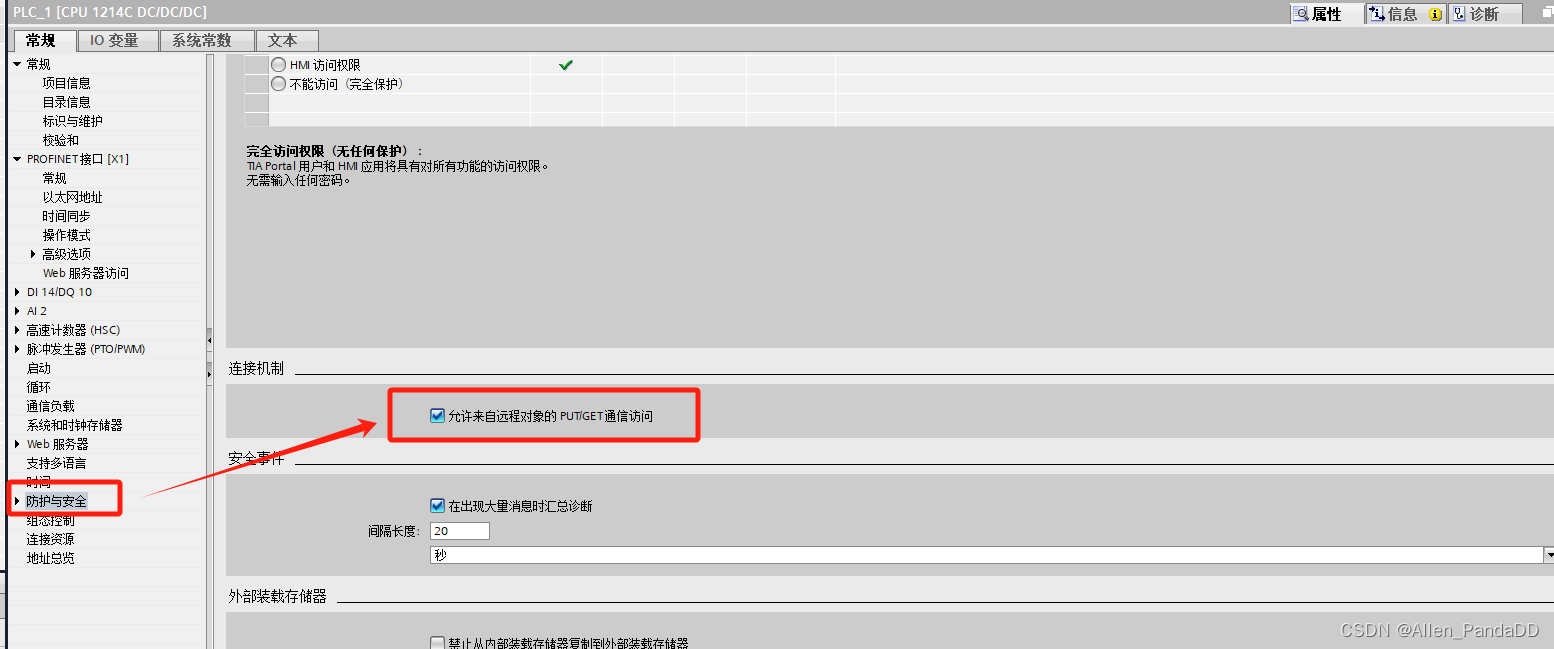

新建工程，PLC属性中的防护与安全-允许来自远程对象的PUT/GET通信访问打开
在这里插入图片描述

Step2：

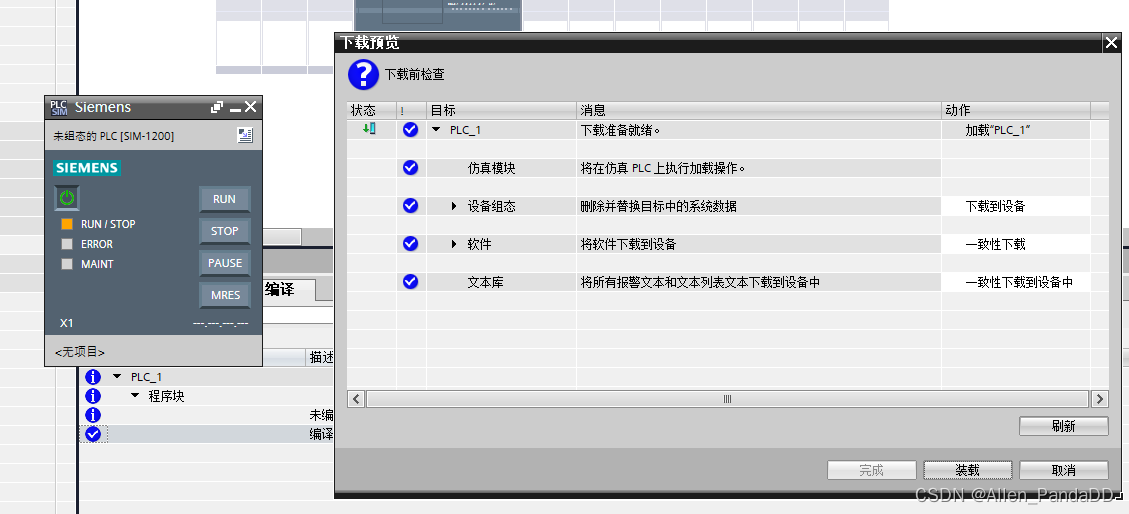

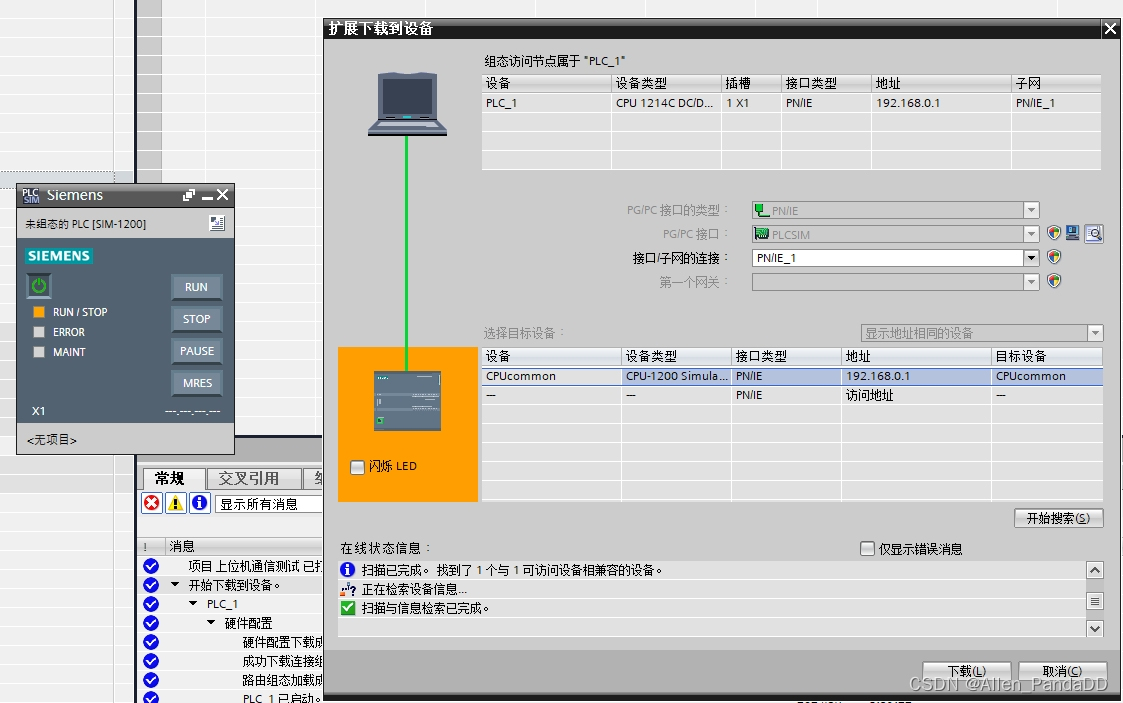

启动PLC仿真，下载程序，PLC地址目前默认192.168.0.1，PC地址192.168.0.100.
在这里插入图片描述

Step3:

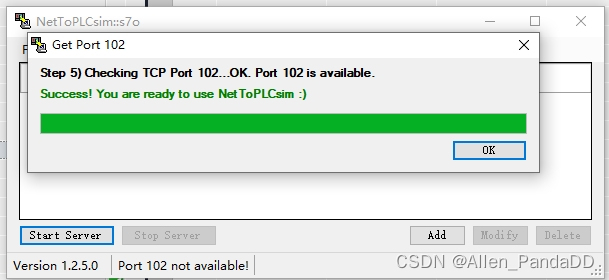

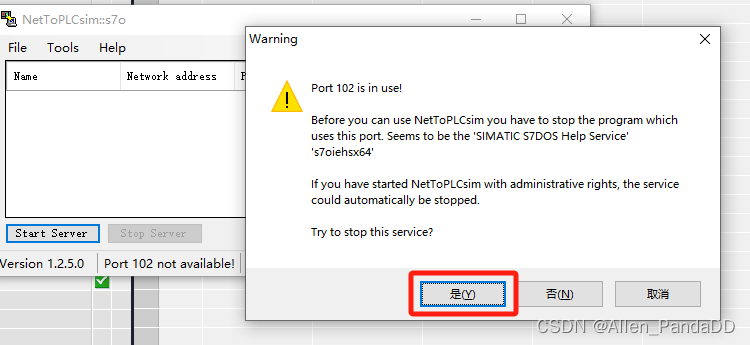

打开NetToPLCsim软件，提示Port102被占用，点是即可
在这里插入图片描述

Step4

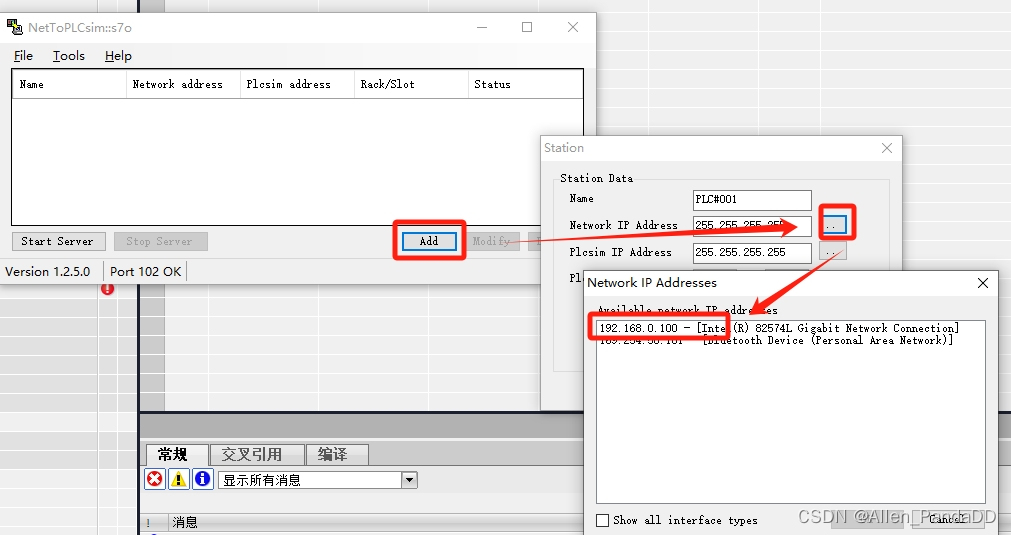

点击Add，选择当前电脑IP地址
在这里插入图片描述

Step5：

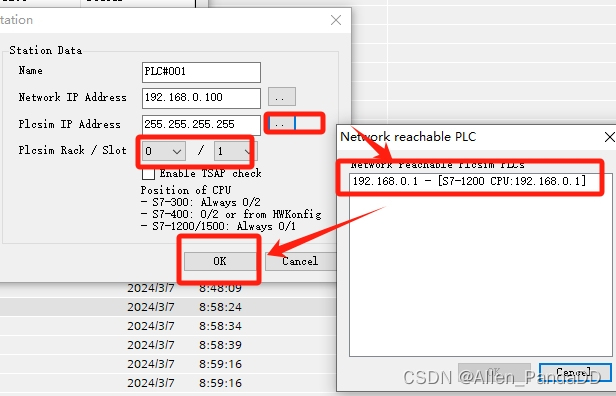

选择当前PLC IP地址设备，机架号正常选择
点击OK
在这里插入图片描述

Step6：

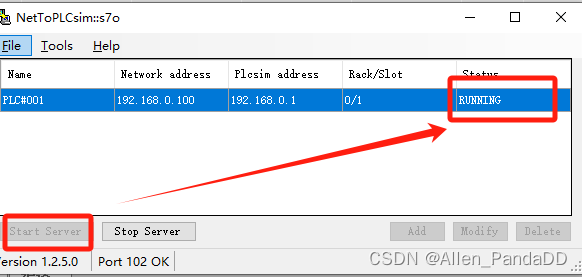

点击start server启动服务，点击OK
在这里插入图片描述

在这里插入图片描述

Step7：

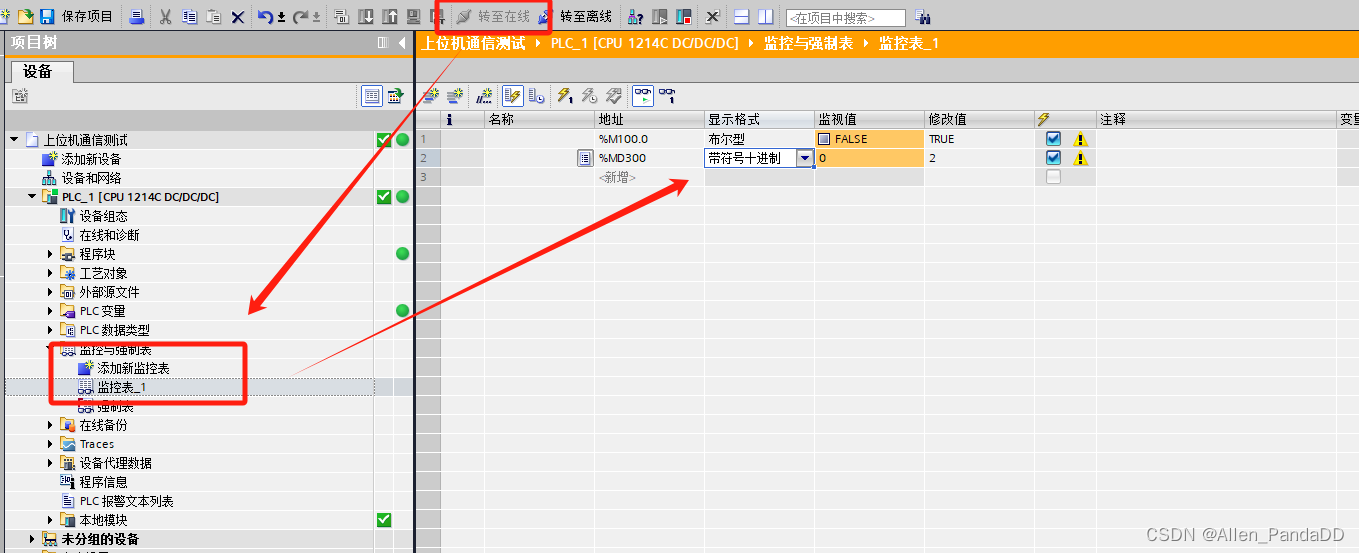

TIA博图转至在线模式，新建一个监控表用于调试通讯
添加测试用的地址
在这里插入图片描述

Step8:

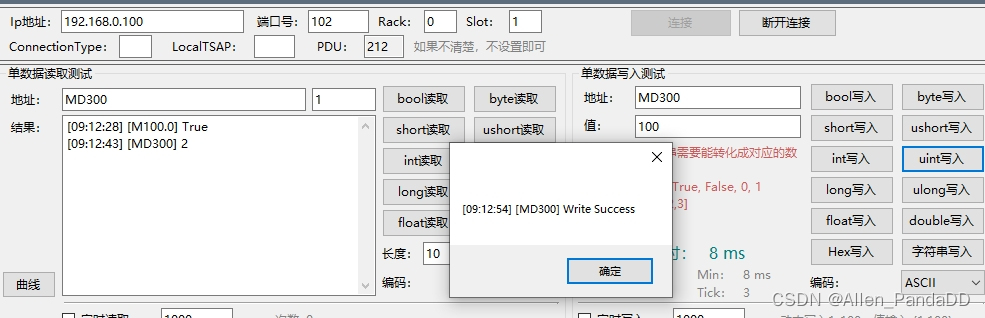

通讯测试
连接，读取，写入OK
测试完成。
在这里插入图片描述

分享创作不易，请多多支持，点赞、收藏、关注！

Ending~

关注博主即可阅读全文

确定要放弃本次机会？

福利倒计时

: :

立减 ¥

普通VIP年卡可用

立即使用

Allen_PandaDD

关注关注

7
点赞
踩
8

收藏

觉得还不错? 一键收藏
7
评论
分享

复制链接

分享到 QQ

分享到新浪微博

扫一扫
打赏
打赏
打赏举报

举报

专栏目录

西门子博途与上位机TCPIP通信

xdpcxq的专栏

12-17

6789

堆垛机 1号机 IP地址：190.20.0.72 掩码 255.255.255.0。

基于C#通过PLCSIM ADV仿真软件实现与西门子1500PLC的S7通信方法演示

Robot_PLC_HMI_Automation

08-11

2628

基于C#通过PLCSIM ADV仿真软件实现与西门子1500PLC的S7通信方法演示

7 条评论您还未登录，请先登录后发表或查看评论

利用NetToPLCsim将西门子PLCSIM变成一个真实PLC，实现与录波软件、HMI软件等的通讯

最新发布

yongshao8的博客

03-26

733

C#上位机通过NetToPLCsim与西门子PLC仿真连接通信

认识西门子 博图V16 PLC-1200仿真软件

weixin_60621671的博客

01-22

1171

认识西门子 博图V16 PLC-1200 程序仿真软件

西门子1200博途程序与威纶触摸屏实例：上位机通讯、modbus485、伺服等，实例分享：西门子1200博途程序与威纶触摸屏的上位机通讯与多工位联动控制

duUHoLLIOP的博客

06-23

1683

通过本文的介绍，我们可以看到，西门子1200博途程序与威纶触摸屏画面的开发与应用在工业自动化领域具有巨大的潜力。在本实例中，通过TCP/IP通讯协议，将西门子1200控制器与上位机连接起来，并通过上位机控制相机进行拍照。在本实例中，通过编写博途程序，将1200控制器与4台步进电机连接起来，并通过数字输出模块控制电机的启停和方向。通过该方案，可以实现高精度的步进电机控制，满足工业生产的要求。在本实例中，通过编写博途程序，将西门子1200控制器与多个工位的设备连接起来，并通过统一的控制算法实现工位的联动控制。

【Java】博图S7通讯仿真测试上位机连接

hjh_cos

09-02

3273

仿真情况下 上位机通过 S7 通讯方式在局域网内任何设配可以通过服务器来访问和修改 PLC 的变量。

使用博途组态上位机与PLC之间的基于以太网的S7连接

08-23

工业现场总线通讯中，基于以太网的S7连接是一项重要的应用，本文一步步讲解，详细介绍了组态及测试中需要注意事项。

C# S7-1500PLC 西门子 上位机 && PLC博图程序

11-24

通过 MODBUS 协议与 PLC s7-1500 进行通讯可实现对寄存器读写操作

实现PLCsim与上位机通过TCPIP通讯的软件（文档说明）.doc

10-29

PLCsim 与上位机通过 TCPIP 通讯的软件本文档介绍如何实现 PLCsim 与上位机通过 TCPIP 通讯的软件，详细讲解了在 VMware 模拟环境下安装步骤、配置步骤和测试步骤，实现了 PLCsim 与上位机的通讯。一、背景介绍 ...

西门子1200plc与工控机tcpip通信样例

04-23

本样例主要展示：在博途V13中，使用"TRCV_C_DB"指令，通过tcpip协议与上位机进行通信

工业控制，博图与上位机仿真软件

03-31

同一台电脑博图仿真plc与上位机通讯

西门子S7-1200“PLC--PLC”通讯案例程序（免费）

08-15

西门子S7-1200“PLC--PLC”通讯案例程序（免费）基于http://bbs.gongkong.com/D/201606/678155/678155_1.shtml

西门子PLC S7-300与上位机以太网TCP通讯程序

12-10

1.C#语言开发，采用NET4.0框架，模块化设计，二次开发使用方便。 2.工程结构类似OPC通讯方式，采用Tag的方式，通过标签名就可以读写寄存器。 3.采用XML配置式标签的方式实时读写PLC内部寄存器，可读写寄存器包括I、Q、PI、PA、M、DB。 4.具有PLC断线重连功能，通讯稳定可靠。 5.该软件支持至少10路PLC同时通讯，每个PLC读写点数<=20000点。

博图V13+PLCSIM+ NettoplcsimS7o121+KEPServer模拟PLC运行及与上位机通信

u014027200的博客

06-24

4667

基于PLCSIM-Advanced搭建ModbusTCP通信仿真环境

xiketangAndy的博客

09-04

6184

1、写在前面当我们学习Modbus TCP时，我们可以采用Modbus Poll + Modbus Slave快速搭建一个Modbus TCP的环境，看似很美好，但是深入学习之后，大家就会发现Modbus Slave的一个弊端，Modbus Slave只能仿真4个存储区中的1个存储区，如果我们通信时，涉及到多个存储区，那么Modbus Slave就很难满足要求了。这时候，有的人就会问，有没有方法解决这个问题，搭建一个Modbus TCP服务器，并且同时支持4个存储区呢？答案是有的，今天主要讲述...

西门子PLC上位机测试

mojocube的博客

07-17

844

西门子有很多系列，今天讲到的是用S7协议的S71200。西门子同样提供了丰富的集成库，例如S7.NET，对于C#上位机开发，是非常容易的事情。首先我们安装一下博图，用于仿真测试，还要安装一个NetToPLCsim，用于模拟连接PLC。上一篇我们讲了三菱PLC的数据通信方法，今天我们讲讲另外一个PLC巨头--西门子。注意：一定要先运行NetToPLCsim，再启动博图，否则会搜索不到PLC的IP。注意：这里的偏移量就是寄存器的地址。

西门子S7-1200 PLC和上位机通信

panjinliang066333的博客

11-03

2万+

目录一、PLC和PC调试助手单一通信二、PLC和PC调试助手广播通信一、PLC和PC调试助手单一通信官方教程：UDP和调试助手 1、测试结果 2、程序配置（1）CPU组态（2）程序功能块配置 PLC发送功能块：寄存器MB20-M29 PLC接收功能块:寄存器MB30-MB39 程序下载、监视 PLC工程中添加监控和强制表程序调试结果：二、PLC和PC调试助手广播通信 ...

QQmlComponent: Component is not ready 是什么原因？如何解决？

10-30

QQmlComponent: Component is not ready 是Qt Quick（一种用于构建用户界面的框架）中的一个常见错误，它表示你试图在组件（Component）还没有完全加载完成或者初始化完毕的时候就去使用它。这通常是由于以下几个原因： 1. **生命周期问题**：如果你在组件实例化之前就尝试访问它的属性或调用方法，就会遇到这种错误。你需要确保在`onCompleted`信号触发后再使用组件。 ```qml QQmlComponent component; component.loadUrl(QUrl("path_to_your_qml_file.qml")); component.onCompleted.connect({ // 现在可以安全地使用component了 var instance = component.create(); }); ``` 2. **网络延迟**：如果组件通过网络请求加载，网络未响应或数据加载时间过长，可能导致此错误。确保网络请求已经成功并且数据已准备好。 3. **资源依赖**：有些组件依赖于其他资源（如图像、音频等），如果没有正确设置或者加载顺序不对，也可能引发此错误。确认资源是否都已加载，并按正确的顺序初始化。 4. **构造函数问题**：如果你在构造函数中进行了复杂的操作，可能会阻塞组件的初始化过程。尽量避免在构造函数中做耗时的操作。解决这个问题的关键在于理解组件的生命周期，并确保在其真正准备就绪后进行交互。你可以使用`onCompleted`信号或`isReady`属性来确保这一点。
