(七)ArcCatalog应用基础——图层操作与数据输出

(七)ArcCatalog应用基础——图层操作与数据输出

1.地图与图层操作

地图文档本质上就是存储在磁盘上的地图,包括地理数据、图名、图例等一系列要素,当完成地图制作、图层要素标注及符号显示设置后,可以将其作为图层文件保存到磁盘中。在一个图层文件中,包括了定义如何在地图上描述地理数据的符号、显示、标注、查询和关系等信息。图层文件可以在多种场合重复使用。对于 SDE 地理数据库也可以在ArcCatalog 中利用SDE 地理数据库中的地理数据创建一个图层文件,并将其放置在网络上的共享文件夹中,供工作组内所有成员使用。

1.1创建图层

在ArcCatalog 中创建图层文件的具体步骤:

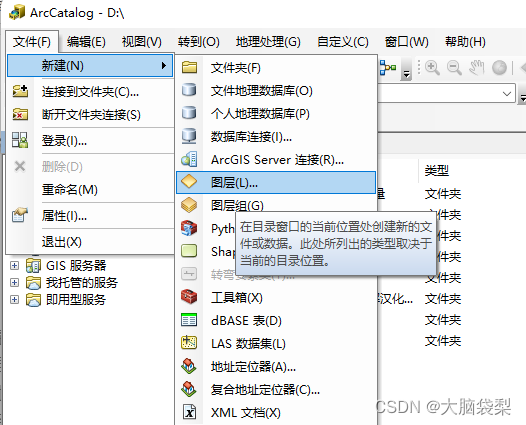

①在主菜单中选择文件新建图层,打开创建新图层对话框;

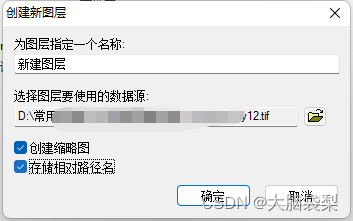

②键入图层文件名,指定需要创建图层文件的地理数据,单击添加,将其加载进来;
③若希望创建该图层文件的缩略图,勾选创建缩略图,若希望该图层文件存储相对路径,勾选存储相对路径名
④单击确定,完成新图层文件的创建。
在这里插入图片描述
在这里插入图片描述

1.2设置文件特征

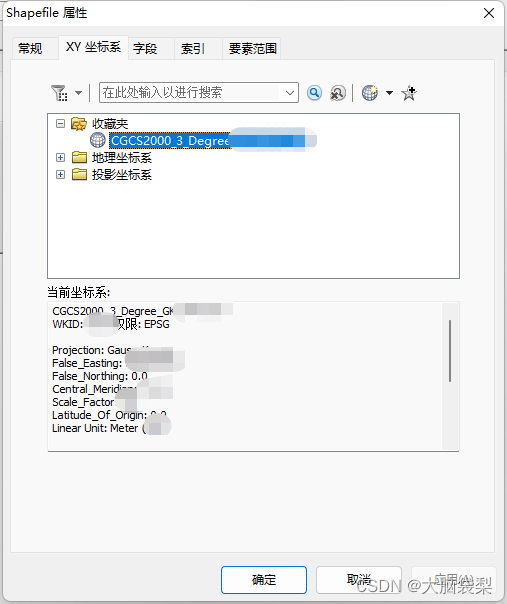

在ArcCatalog 中创建一个图层文件时,系统利用随机产生的符号来表示图层中地理要素。如果不满足要求,可以在图层属性对话框中设置或改变包括地图符号在内的各种图层文件的特性。需要注意的是,不同类型的地理数据,其图层属性对话框也是不同的。对于图层组文件,在图层属性对话框中,既可以设置图层组中各图层的公共属性,也可以分别对每个图层的属性进行编辑。操作步骤:在需要设置属性的图层文件上右键选择属性,打开图层属性对话框,进行设置。
在这里插入图片描述

1.3保存独立的图层文件

一般情况下,在 ArcMap 中制作的图层是作为地图文档的一部分,与地图文档一起保存为*.mxd。为了便于在其他地图中调用,或者实现其共享,对于一个已经完成符号化设置和注记的图层,可以在地图文档以外以图层文件的形式独立保存为*.lyr 文件。

2.地理数据输出

为了便于数据共享和交换,可以将地理数据库中的要素数据输出为 Shapefiles 或者Coverage,将相应的属性表输出为 Info或者dBase格式的数据文件。

2.1输出为Shapefile

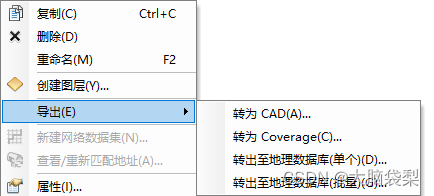

①在ArcCatalog目录树或者内容栏中,右键点击需要输出的地理要素类,打开要素类操作快捷菜单;
②选择该菜单中的导出转为 Shapefile(单个)/转为 Shapefile(批量),打开要素类至要素类对话框;
(3)设置输出位置及名称,点击确定,输出 Shapefile 文件。

2.2输出为Coverage

①在ArcCatalog目录树或内容栏中,右击需要输出的地理数据库要素类,打开要素类操作快捷菜单;
②选择该菜单中的导出转为 Coverage,打开要素类为 Coverage对话框;
③设置输出位置及名称,点击确定,输出 Coverage 文件。

2.3属性表输出

①右键单击要输出的地理数据表,打开快捷菜单;
②鼠标指针指向菜单中的导出--转为dBase (单个)/转为 dBase(批量);
③设置输出位置及名称,点击确定,输出文件。
在这里插入图片描述
